Meta System Meta Voice Installation Manual page 18

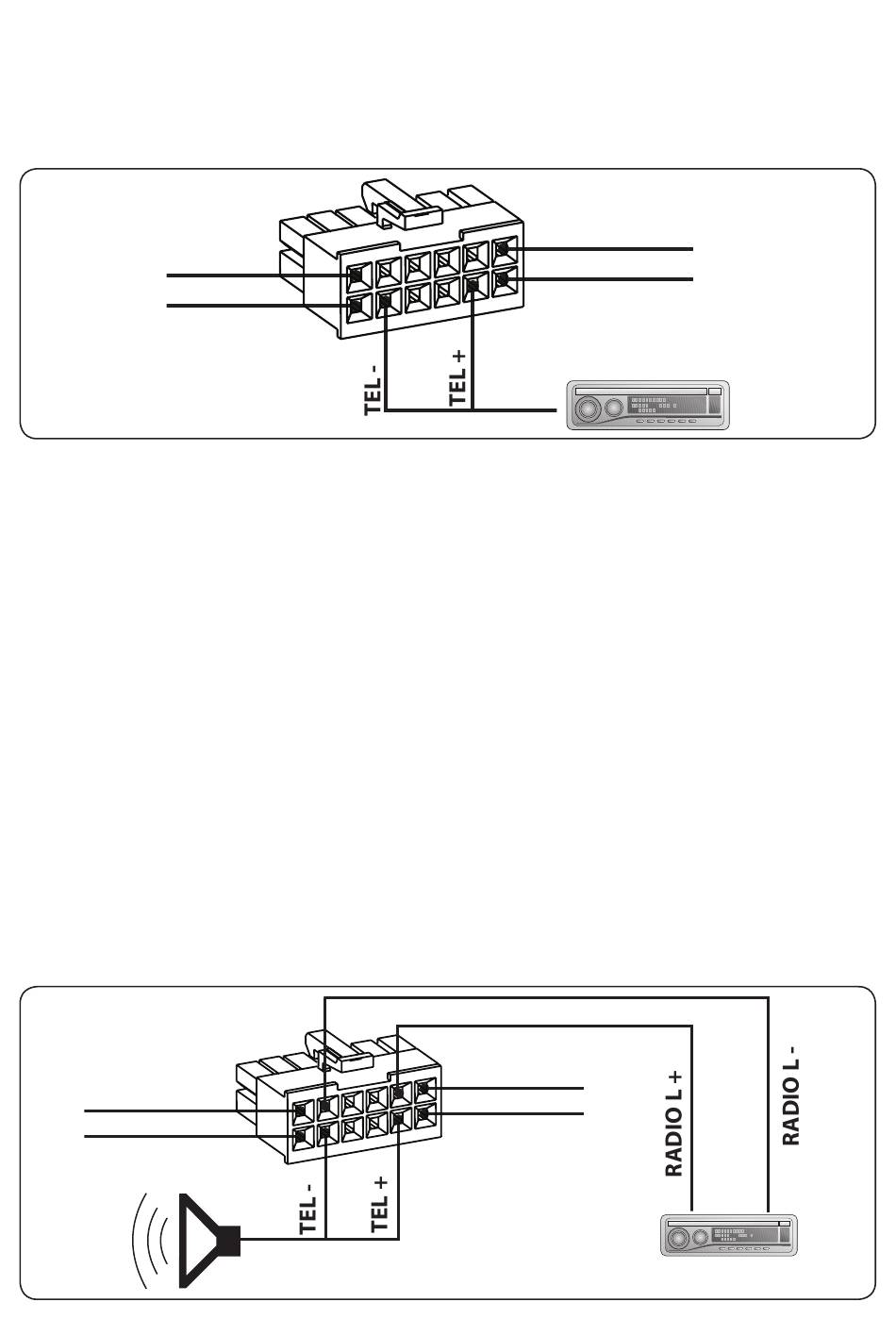

Señales de audio:
confi guración para uso entrada auxiliar Phone de la Radio
Si el autorradio instalado tuviese a disposición la entrada auxiliar Telefóno es posible
conectarle el módulo Metavoice con el objetivo de obtener una óptima respuesta au-
dio con una conexión rápida y libre.
+ BATT
MUTE RADIO
+ BATT
Al pin 12 del conector se conecta el positivo batería (+12V). Se aconseja poner en serie
con el cable un fusible de 5Amp. Si la instalación se verifi ca en un medio de 24V (ej.
camión) será necesario instalar el reductor de tensión 24/12 Voltios (opcional).
- BATT (GND)
Al pin 7 del conector se conecta el negativo batería.
MUTE
Al pin 6 del conector se conecta la función mute de la autorradio. Cuando el módulo se
activa lleva a masa esta salida que pone en muting (mudo) la autorradio.
+15 KEY
Al pin 1 del conector se conecta el positivo bajo llave de contacto proveniente del ta-
blero instrumentos.
TEL+
PIN 2: A conectar a la señal TEL+ del autorradio.
TEL-
PIN 5: A conectar a la señal TEL- del autorradio
Señales de audio:
confi guración para el uso de un sólo altavoz
+ BATT
MUTE RADIO
GND
+15 KEY
18
GND
+15 KEY
RADIO
