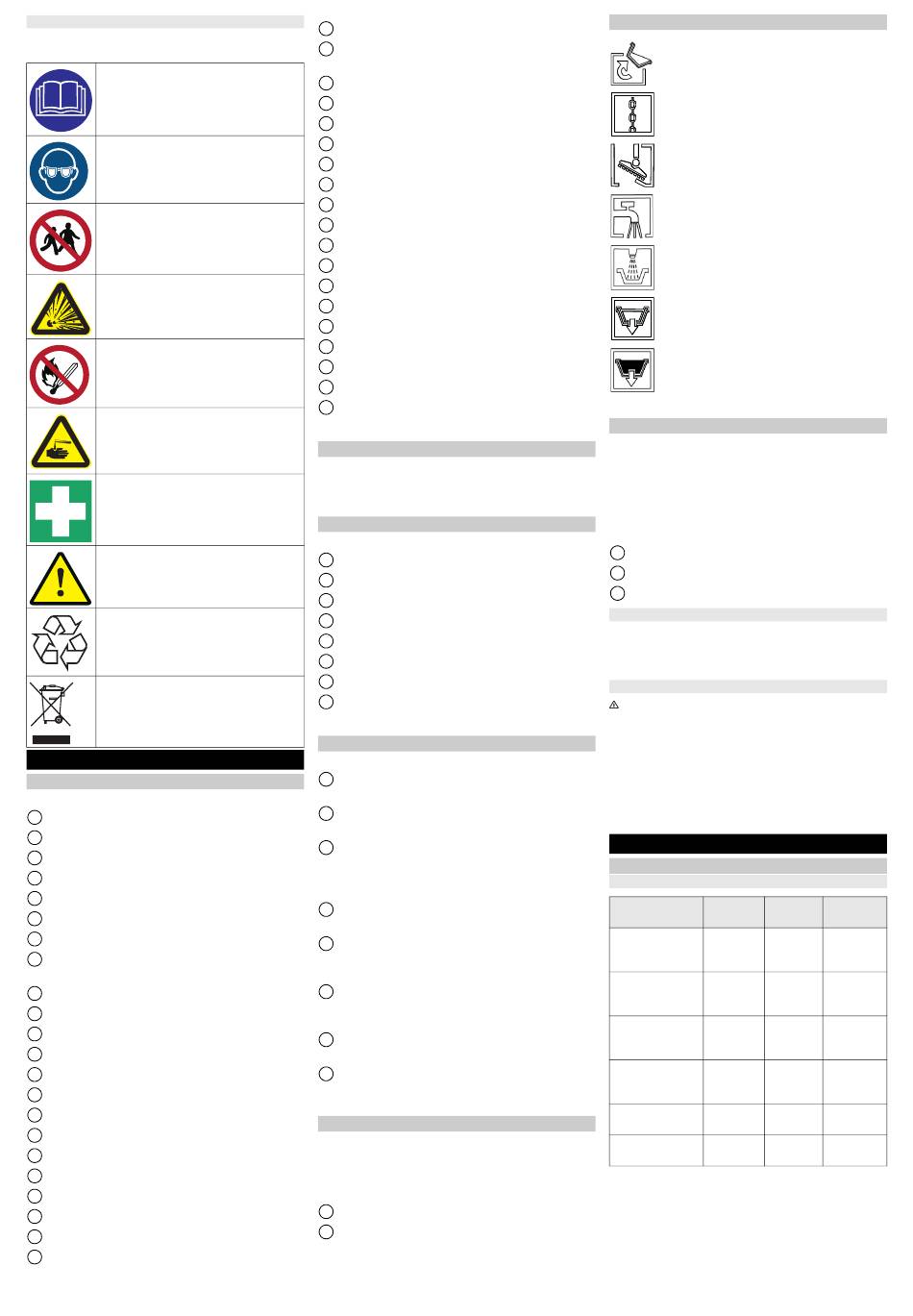

Symbolen waarschuwingsinstructies
Neem bij de omgang met batterijen volgende waarschu-
wingsinstructies in acht:
Aanwijzingen in de gebruiksaanwijzing
van de batterij en op de batterij alsook in
deze gebruiksaanwijzing in acht nemen.
Oogbescherming dragen.
Kinderen uit de buurt van zuur en batterij
houden.
Explosiegevaar
Vuur, vonken, open licht en roken verbo-
den.
Verbrandingsgevaar
Eerste hulp.
Waarschuwing
Afvalverwijdering
Batterij niet in de vuilnisbak gooien.
Beschrijving apparaat
Overzicht apparaat
Afbeelding A
Bedieningsveld
1
Stuurwiel
2
Zuigslang reinigingsmiddel (alleen variant bus)
3
* Jerrycan met wasmiddel (alleen variant bus)
4
* Waarschuwingslampje
5
Aflegvlak voor reinigingsset "Homebase Box"
6
Afvoerslang vuil water
7
* Wateraansluiting voor spoelsysteem vuilwaterre-
8
servoir
Grofvuilzeef
9
* Spoelsysteem vuilwaterreservoir
10
Deksel vuilwaterreservoir
11
Vlotter
12
Pluizenzeef
13
Vuilwaterreservoir
14
Turbinebeschermzeef (onder de vlotter)
15
* Mophouder
16
* Gereedschapshouder
17
Zuigslang
18
Zuigbalk
19
Klemhendel zuigbalk
20
Sluiting vuilwaterreservoir
21
Vulopening verswaterreservoir
22
Vulsysteem
23
Accustekker (bij externe oplader)
24
Netsnoer oplader (bij interne oplader)
Rijpedaal
25
Dagrijverlichting
26
* Werklamp
27
* Zijschrobdek
28
Zijbezem (alleen bij variant SB)
29
Instelwiel afstrijklip (alleen D-reinigingskop)
30
Kabelhaak
31
Reinigingskop
32
Afstrijklip
33
Lagerdeksel (voor borstelwissel)
34
Pedaal borstelwissel (alleen D-reinigingskop)
35
Stoel (met stoelschakelaar)
36
Hendel stoelverstelling
37
Accu
38
Typeplaatje
39
Container voor grof vuil (alleen R-reinigingskop)
40
Sluiting verswaterreservoir met filter vers water
41
* optioneel
Kleurmarkering
● Bedieningselementen voor het reinigingsproces zijn
geel.
● Bedieningselementen voor onderhoud en service
zijn lichtgrijs.
Bedieningsveld
Afbeelding B
Claxon
1
Rijrichtingsschakelaar
2
Programmaschakelaar
3
Veiligheidsschakelaars
4
* Schakelaar zijschrobdek/zijbezem
5
Intelligente sleutel
6
Display
7
Infoknop
8
* optioneel
Programmaschakelaar
Afbeelding C
OFF
1
Apparaat is uitgeschakeld.
Transportrit
2
Rijden naar de plaats van gebruik.
Eco-programma
3
Reinig de vloer nat (met minder water en een lagere
borstelsnelheid) en zuig vuil water op (met vermin-
derde zuigkracht).
Schrobzuigen
4
Reinig de vloer nat en zuig vuil water op.
Verhoogde borstelcontactdruk
5
Reinig de vloer nat (met hogere contactdruk) en
zuig het vuile water op.
Schuren/aanbrengen zonder opzuigen
6
Maak de vloer nat en laat het reinigingsmiddel in-
werken.
Zuigen
7
Zuig het vuil op.
Polijsten
8
Polijst de vloer zonder vloeistof en een hoge bor-
stelsnelheid.
Houder zuigbalk
● Bij het rijden door nauwe ruimtes kan de zuigbalk
worden verwijderd en in een van de openingen aan
het deksel van het vuilwaterreservoir worden ge-
hangen.
Afbeelding D
Zuigbalk
1
Inhangpunt
2
Nederlands
Symbolen op het apparaat
Greep voor het omhoogzwenken van het
vuilwaterreservoir
Sjoroog
*Mophouder
*Wateraansluiting vulsysteem
*Wateraansluiting spoelsysteem vuilwater-
reservoir
Aftapopening verswaterreservoir
Aftapopening vuilwaterreservoir
* optioneel
Beschermdak (optie)
Het beschermdak beschermt de bestuurder van het ap-
paraat tegen vallende voorwerpen.
In het geval van apparaten met een beschermdak, is het
vuilwaterreservoir voorzien van een vergrendeling. De-
ze vergrendeling voorkomt dat het vuilwaterreservoir
onbedoeld terugzwenkt door krachten die op het be-
schermdak inwerken.
Afbeelding E
Beschermdak
1
Beveiligingsplaat
2
Zeskantschroef M8x16, schijf
3
Het vuilwaterreservoir naar achteren zwenken
1. Het vuilwaterreservoir leegmaken.
2. De borgschroef eruit draaien.
3. Het vuilwaterreservoir goed vasthouden en lang-
zaam naar achteren zwenken.
Het vuilwaterreservoir naar voren zwenken
WAARSCHUWING
Gevaar voor beknelling
Lichaamsdelen kunnen bekneld raken tussen het appa-
raat en het vuilwaterreservoir.
Let er bij het naar voren zwenken op dat er zich geen li-
chaamsdelen tussen het apparaat en het vuilwaterre-
servoir bevinden.
1. Het vuilwaterreservoir goed vasthouden en lang-
zaam naar voren zwenken.
2. De borgschroef erin draaien en aantrekken.
Montage
Accu's
Aanbevolen accusets
Beschrijving Bestelnr. Volume
3
(m
Accuset 240 Ah, 4.035- 27
trog, onderhouds- 987.7
arm
Accuset 180Ah, 4.035- 20,25
trog, onderhouds- 988.7
arm
Accuset 240Ah, 6 4.654- 6,975
blokken, onder- 306.7
houdsvrij
Accuset 180Ah, 6 4.654- 5,175
blokken, onder- 307.7
houdsvrij
Accuset 285 Ah 4.654- 8,91
AGM 057.7
Accuset 170 Ah 4.654- 24,75
AGM 061.7
* Minimaal volume van de acculaadruimte
** Minimale luchtstroom tussen acculaadruimte en om-
geving
Luchtstroo
3
)* m (m /h)**
10,8
8,1
2,79
2,07
3,56
9,9
