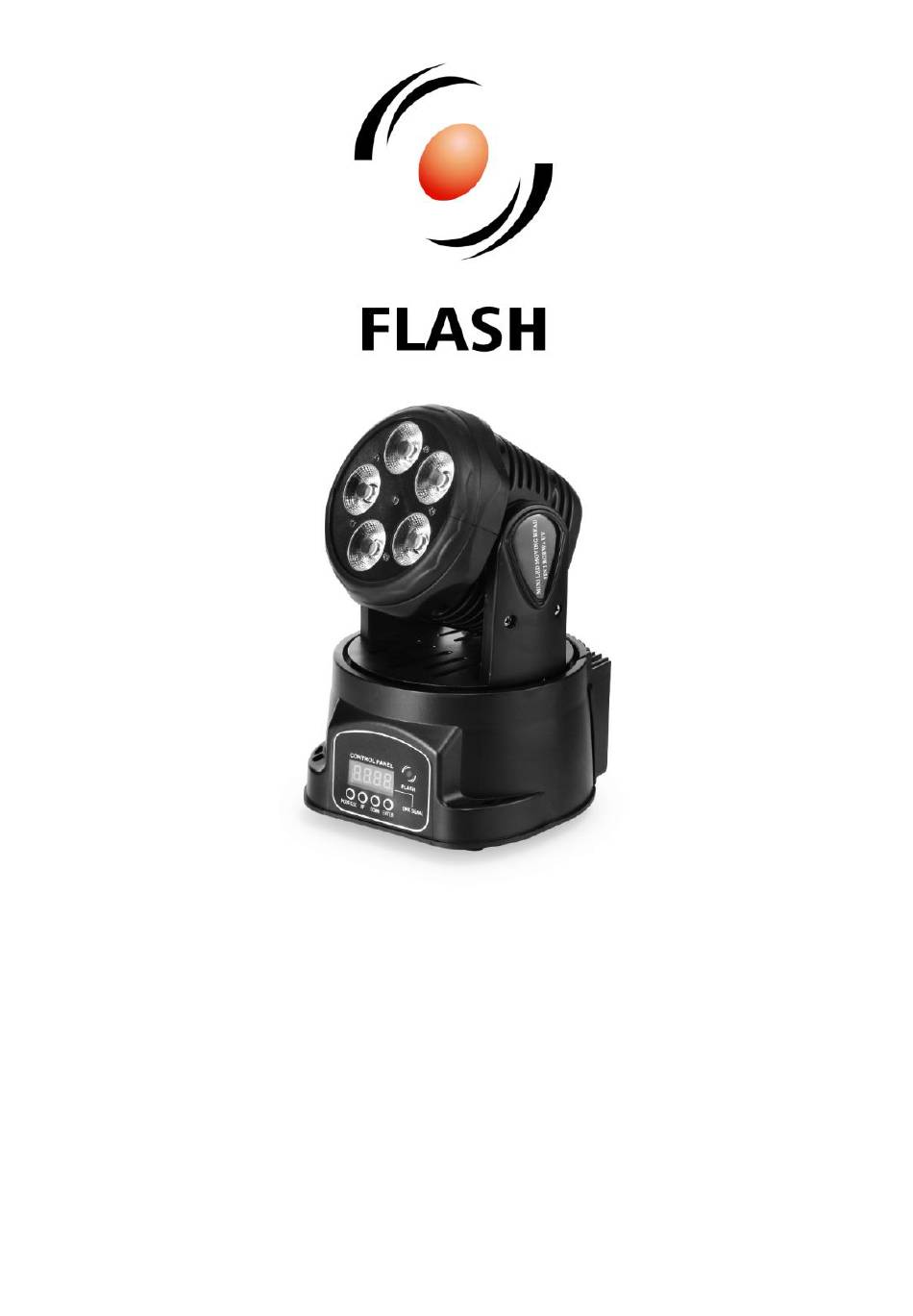

LED MOVING HEAD
5X15W 5in1 RGBW+UV
F1700034
USER MANUAL / INSTRUKCJA OBSŁUGI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F1700034 and is the answer not in the manual?

Questions and answers

Summary of Contents for Flash F1700034

  • Page 1 LED MOVING HEAD 5X15W 5in1 RGBW+UV F1700034 USER MANUAL / INSTRUKCJA OBSŁUGI...
  • Page 2: Table Of Contents

    LED MOVING HEAD 5X15W 5w1 RGBW+UV F1700034 Table of Contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................3 Voltage specification ..........................3 Connecting power supply ........................3 Operation manual ............................
  • Page 3: Introduction

    DMX IN: XLR - 3 pin  DMX OUT: XLR - 3 pin  Housing made: ABS  Cooling: Active  Height [cm]: 270  Width [cm]: 225  Depth [cm]: 225  Weight [kg]: 3,5  Weight with packaging [kg]: 4 www.flash-butrym.pl...
  • Page 4: Installation

    LED MOVING HEAD 5X15W 5w1 RGBW+UV F1700034 INSTALLATION After removing the packaging, check if the device was not damaged during transport. Before connecting to the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage caused by unstable mounting.
  • Page 5: Operation Manual

    10 CH mode PA54 → PAN range: 540° PA54 PAN range: 360° PA36 PAN range: 180° PA18 Ti27 → TILT range: 270° Ti27 TILT range: 180° Ti180 TILT range: 90° Ti09 REST → Reset REST LOAD → Factory reset LOAD www.flash-butrym.pl...
  • Page 6: Dmx Channel List

    LED MOVING HEAD 5X15W 5w1 RGBW+UV F1700034 DMX channel list 10CH mode Channel Function Effect CH 1 0-255 CH 2 TILT 0-255 0-7: No function 8-134: Dimmer CH 3 Dimmer / Strobo 135-239: Strobe (slow -> fast) 240-255: Off CH 4...
  • Page 7 113-127: Auto 8 128-142: Sound control 1 143-157: Sound control 2 158-172: Sound control 3 173-187: Sound control 4 188-202: Sound control 5 203-217: Sound control 6 218-232: Sound control 7 233-255: Sound control 8 CH 15 Reset 150-200: Reset www.flash-butrym.pl...
  • Page 8: Wprowadzenie

    LED MOVING HEAD 5X15W 5w1 RGBW+UV F1700034 WPROWADZENIE Dziękujemy za zakup urządzenia LED GŁOWICA RUCHOMA 5X15W 5w1 RGBW+UV. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby zminimalizować...
  • Page 9: Instalacja

    Urządzenie wyposażone jest w następujące interfejsy: DMX (wejście/wyjście) – złącza: XLR 3-pin Zasilanie (wejście/wyjście) – złącze: IEC C14 Podłączenie sygnału DMX Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 90~240V 50/60Hz www.flash-butrym.pl...
  • Page 10: Podłączanie Zasilania

    LED MOVING HEAD 5X15W 5w1 RGBW+UV F1700034 Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i wtyczką typu IEC C14 z drugiej strony (w zestawie). Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry zasilania sieci energetycznej są...
  • Page 11: Lista Kanałów Dmx

    0-7: Kolor 1 8-21: Kolor 2 22-34: Kolor 3 35-49: Kolor 4 50-63: Kolor 5 64-77: Kolor 6 CH 12 Zmiana koloru 78-91: Kolor 7 92-105: Kolor 8 106-119: Kolor 9 120-134: Kolor 10 135-147: Kolor 11 148-161: Kolor 12 www.flash-butrym.pl...
  • Page 12 LED MOVING HEAD 5X15W 5w1 RGBW+UV F1700034 162-175: Kolor 13 176-189: Kolor 14 190-203: Kolor 15 204-217: Kolor 16 218-231: Kolor 17 232-255: Automatyczna zmiana kolorów CH 13 Prędkość zmiany koloru 0-255 0-7: Brak działania 8-22: Auto 1 23-37: Auto 2...
