User Manual •Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING MOVING HEAD BEAM 80W. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. 2. SAFETY INFORMATION Please keep this User Manual for future In the event of serious operating problem, consultation.

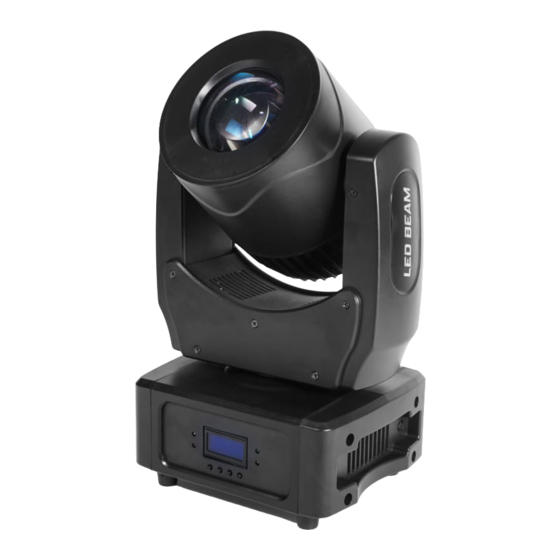

LED MOVING HEAD BEAM 80W • Art No F7100518 3. PRODUCT INFORMATION 11 and 13 DMX channels Light Source: 1x80W Ultra Brightness Pan : 5400 Tilt : 2700 White LED 4 Operational Modes: DMX, Master/ Power supply: 100 - 240V AC, 50-60Hz Slave, Auto , Sound Activated ...
Page 4
User Manual •Instrukcja Obsługi 5.2 Voltage specification Input Voltage Total Power Frequency 100~240V 120W 50/60Hz 5.3 Connecting power supply Make sure that the power grid supply The connection is performed using power cable with PowerCon connector parameters are consistent with device parameters and limitations are not (included).
Page 5
LED MOVING HEAD BEAM 80W • Art No F7100518 7. MAIN FUNCTION CHART Display Value Noted Description DmxAddr 001- 512 DMX address select DMX512 DMX Mode WorkMod AUTO Auto Mode SOUND Sound Mode Master Master Mode MS Mode Slave Slave Mode...
User Manual •Instrukcja Obsługi 8. DMX CHANNELS CH 11 CH 13 Function Value Description 0-255 0-5400 Pan fine 0-255 0-20 Tilt 0-255 0-2700 Tilt fine 0-255 0-20 Position Speed 0-255 Fast - Slow Dimmer 0-255 0-100% Strobe 0-19 Close 20-49 Open 50-64 Strobe...
Page 7
LED MOVING HEAD BEAM 80W • Art No F7100518 CH 11 CH 13 Function Value Description 137-139 Green 143-145 Blue 149-151 Yellow 155-157 Orange 161-163 Magenta 167-169 Cyan 173-175 Sea Green 179-181 Pink 195-219 Spin << Fast - Slow 220-224...
Page 8
User Manual •Instrukcja Obsługi CH 11 CH 13 Function Value Description 145-154 Shake Gobo 9 155-164 Shake Gobo 10 165-174 Shake Gobo 11 175-184 Open 180-204 Spin << Fast - Slow 205-214 Stop 215-239 Spin >> Slow - Fast 240-255 Macro Prism Roto 0-15...
LED MOVING HEAD BEAM 80W • Art No F7100518 1. WPROWADZENIE Dziękujemy za zakup urządzenia . Ze względów MOVING HEAD BEAM 80W bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. Nie należy korzystać z urządzenia 2.
User Manual •Instrukcja Obsługi 5. POLACZENIA Urządzenie wyposażone jest w następujące GROUND DMX + interfejsy: DMX - 1. DMX (wejście/wyjście) – złącza: XLR 3-pin 2. Zasilanie (wejście/wyjście) – złącze: powerCON FEMALE MALE 5.1 Podłączenie sygnału DMX Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski Controller DMX 512 DMX 512...
Page 11
LED MOVING HEAD BEAM 80W • Art No F7100518 7. TABELA FUNKCJI Display Value Noted Description DmxAddr 001- 512 DMX address select DMX512 DMX Mode WorkMod AUTO Auto Mode SOUND Sound Mode Master Master Mode MS Mode Slave Slave Mode...
Page 12
User Manual •Instrukcja Obsługi 8. LISTA KANALOW DMX CH 11 CH 13 Function Value Description 0-255 0-5400 Pan fine 0-255 0-20 Tilt 0-255 0-2700 Tilt fine 0-255 0-20 Position Speed 0-255 Fast - Slow Dimmer 0-255 0-100% Strobe 0-19 Close 20-49 Open 50-64...
Page 13
LED MOVING HEAD BEAM 80W • Art No F7100518 CH 11 CH 13 Function Value Description 137-139 Green 143-145 Blue 149-151 Yellow 155-157 Orange 161-163 Magenta 167-169 Cyan 173-175 Sea Green 179-181 Pink 195-219 Spin << Fast - Slow 220-224...
Page 14
215-239 Spin >> Slow - Fast 240-255 Macro Prism Roto 0-15 Open 16-127 Prism 128-255 Roto Slow - Fast Focus 0-255 Far - Near Macro 0-19 Open 20-99 Auto 100-199 Sound 200-255 Open Reset 0-249 Open 250-255 Reset F7100518 www.flash-butrym.pl...
