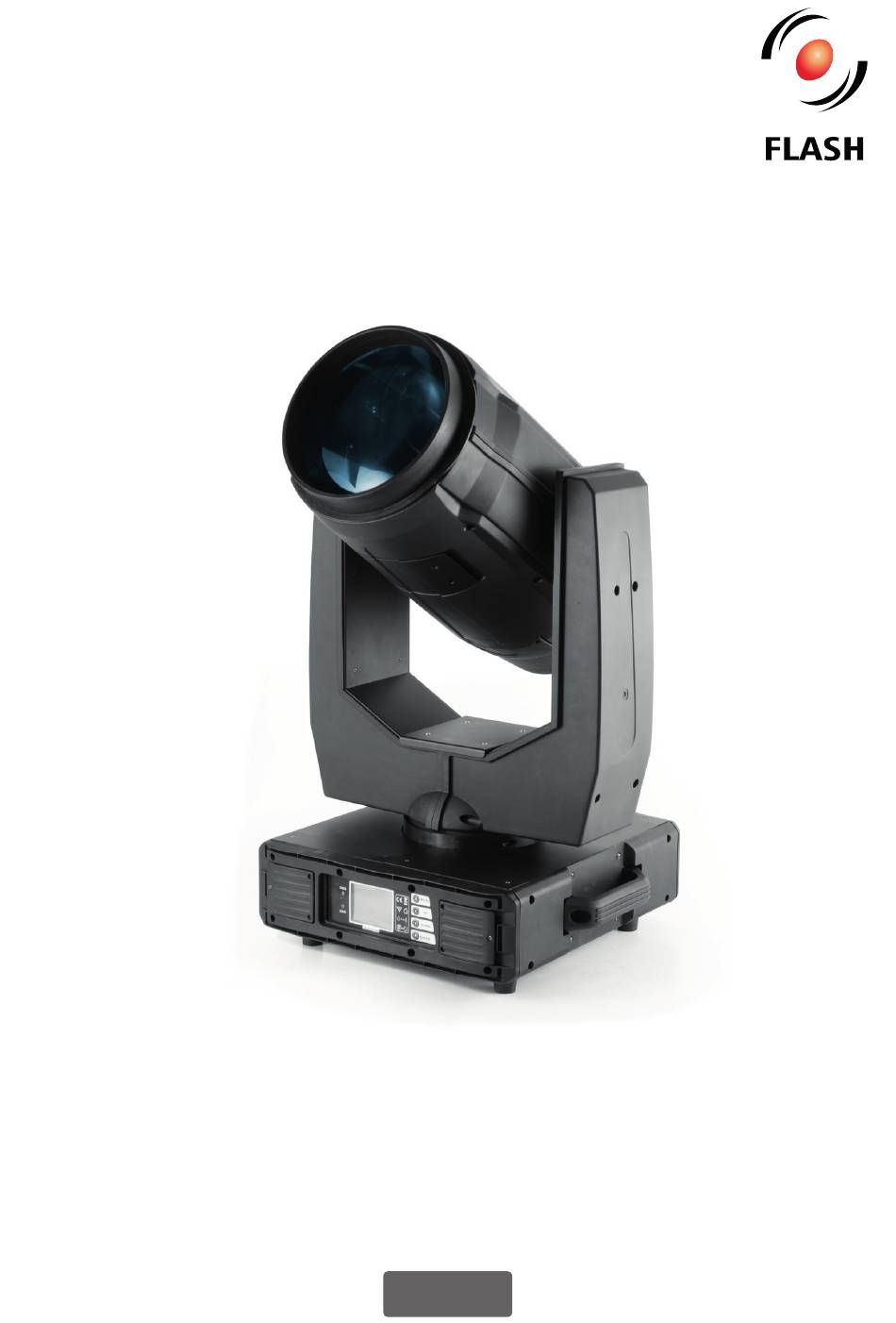

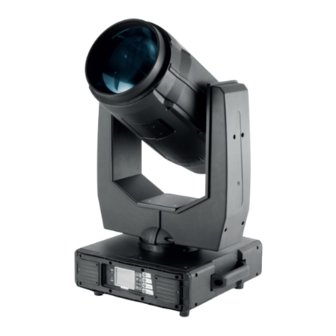

- Page 1 User Manual Instrukcja Obsługi MOVING HEAD 17R BEAM IP65 F7110001...
-
Page 2: Safety Information
User Manual •Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING 17R MOVING HEAD BEAM IP65. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. 2. SAFETY INFORMATION Please keep this User Manual for future In the event of serious operating problem, consultation. -
Page 3: Product Information
17R MOVING HEAD BEAM IP65 • Art No F7110001 3. PRODUCT INFORMATION 16 and 20 DMX channel mode. Light Source: 17R MSD 3-Pin XLR DMX input/output PAN range: 5400 Power supply: 100 - 240V AC, 50-60Hz ... -
Page 4: Voltage Specification
User Manual •Instrukcja Obsługi 5.2 Voltage specification Input Voltage Total Power Frequency 100~240V 600W 50/60Hz 5.3 Connecting power supply Make sure that the power grid supply The connection is performed using power cable with PowerCon connector parameters are consistent with device parameters and limitations are not ( i n c l u d e d ) . -
Page 5: Dmx Channels
17R MOVING HEAD BEAM IP65 • Art No F7110001 6. DMX CHANNELS 16 CH Mode Function Value Description 0-255 0-540° Tilt 0-255 0-270° Pan fine 0-255 0-2° Tilt fine 0-255 0-2° Position Speed 0-255 Fast - Slow Color Wheel 0-127... - Page 6 User Manual •Instrukcja Obsługi Function Value Description 150-202 Spin >> Fast Slow 203-255 Spin >> Slow Fast Gobo Open Gobo 1 10-14 Gobo 2 15-19 Gobo 3 20-24 Gobo 4 25-29 Gobo 5 30-34 Gobo 6 35-39 Gobo 7 40-44 Gobo 8 45-49 Gobo 9...
- Page 7 17R MOVING HEAD BEAM IP65 • Art No F7110001 Function Value Description 211-215 Shake Gobo 9 216-220 Shake Gobo 10 221-225 Shake Gobo 11 226-230 Shake Gobo 12 231-235 Shake Gobo 13 236-240 Shake Gobo 14 241-245 Shake Gobo 15...
- Page 8 User Manual •Instrukcja Obsługi 20 CH Mode Function Value Description 0-255 0-540° Tilt 0-255 0-270° Pan Fine 0-255 0-2° Tilt Fine 0-255 0-1° Position Speed 0-255 Fast-Slow Frost 0-127 Invalid 128-255 Insert Frost Strobe 4-103 Slow-Fast pulsive strobe 104-107 108-207 Slow-Fast gradual strobe 208-212 213-251...
- Page 9 17R MOVING HEAD BEAM IP65 • Art No F7110001 Function Value Description 75-79 Color 7 + Color 8 80-84 Color 8 85-89 C olor 8 + Color 9 90-94 Color 9 95-99 Color 9 + Color 10 100-104 Color 10...
- Page 10 User Manual •Instrukcja Obsługi Function Value Description 65-129 Fast-Slow forward running 130-134 Stop 135-185 Slow-fast reverse running 186-190 Slow-fast shaking Gobo 1 191-195 Slow-fast shaking Gobo 2 196-200 Slow-fast shaking Gobo 3 201-205 Slow-fast shaking Gobo 4 206-210 Slow-fast shaking Gobo 5 211-215 Slow-fast shaking Gobo 6 216-220...
- Page 11 17R MOVING HEAD BEAM IP65 • Art No F7110001 Function Value Description Reset 210-215 3 seconds reset XY 220-235 3 seconds reset effect motors 240-255 3 seconds reset Lamp 26-100 3 seconds Off 101-255 3 seconds On...
- Page 12 User Manual •Instrukcja Obsługi...
-
Page 13: Informacje O Produkcie
17R MOVING HEAD BEAM IP65 • Art No F7110001 1. WPROWADZENIE Dziękujemy za zakup urządzenia . Ze względów 17R MOVING HEAD BEAM IP65 bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. Nie należy korzystać z urządzenia 2. -
Page 14: Specyfikacja Zasilania
User Manual •Instrukcja Obsługi 5. POLACZENIA Urządzenie wyposażone jest w następujące GROUND DMX + interfejsy: DMX - 1. DMX (wejście/wyjście) – złącza: XLR 3-pin 2. Zasilanie (wejście/wyjście) – złącze: powerCON ŻEŃSKI MĘSKI 5.1 Podłączenie sygnału DMX Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski Controller DMX 512 DMX 512... - Page 15 17R MOVING HEAD BEAM IP65 • Art No F7110001 6. LISTA KANALOW DMX 16 CH Mode Function Value Description 0-255 0-540° Tilt 0-255 0-270° Pan fine 0-255 0-2° Tilt fine 0-255 0-2° Position Speed 0-255 Fast - Slow Color Wheel...
- Page 16 User Manual •Instrukcja Obsługi Function Value Description 150-202 Spin >> Fast Slow 203-255 Spin >> Slow Fast Gobo Open Gobo 1 10-14 Gobo 2 15-19 Gobo 3 20-24 Gobo 4 25-29 Gobo 5 30-34 Gobo 6 35-39 Gobo 7 40-44 Gobo 8 45-49 Gobo 9...
- Page 17 17R MOVING HEAD BEAM IP65 • Art No F7110001 Function Value Description 211-215 Shake Gobo 9 216-220 Shake Gobo 10 221-225 Shake Gobo 11 226-230 Shake Gobo 12 231-235 Shake Gobo 13 236-240 Shake Gobo 14 241-245 Shake Gobo 15...
- Page 18 User Manual •Instrukcja Obsługi 20 CH Mode Function Value Description 0-255 0-540° Tilt 0-255 0-270° Pan Fine 0-255 0-2° Tilt Fine 0-255 0-1° Position Speed 0-255 Fast-Slow Frost 0-127 Invalid 128-255 Insert Frost Strobe 4-103 Slow-Fast Pulsive Strobe 104-107 108-207 Slow-Fast gradual strobe 208-212 213-251...
- Page 19 17R MOVING HEAD BEAM IP65 • Art No F7110001 Function Value Description 75-79 Color 7 + Color 8 80-84 Color 8 85-89 C olor 8 + Color 9 90-94 Color 9 95-99 Color 9 + Color 10 100-104 Color 10...
- Page 20 User Manual •Instrukcja Obsługi Function Value Description 65-129 Fast-Slow forward running 130-134 Stop 135-185 Slow-fast reverse running 186-190 Slow-fast shaking Gobo 1 191-195 Slow-fast shaking Gobo 2 196-200 Slow-fast shaking Gobo 3 201-205 Slow-fast shaking Gobo 4 206-210 Slow-fast shaking Gobo 5 211-215 Slow-fast shaking Gobo 6 216-220...
- Page 21 17R MOVING HEAD BEAM IP65 • Art No F7110001 Function Value Description Reset 210-215 3 seconds reset XY 220-235 3 seconds reset effect motors 240-255 3 seconds reset Lamp 26-100 3 seconds Off 101-255 3 seconds On...
