Flash F7100299 User Manual

Led par 56 177x5mm
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
LED PAR 56 177x5mm
F7100299
USER MANUAL / INSTRUKCJA OBSŁUGI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F7100299 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Flash F7100299

Summary of Contents for Flash F7100299

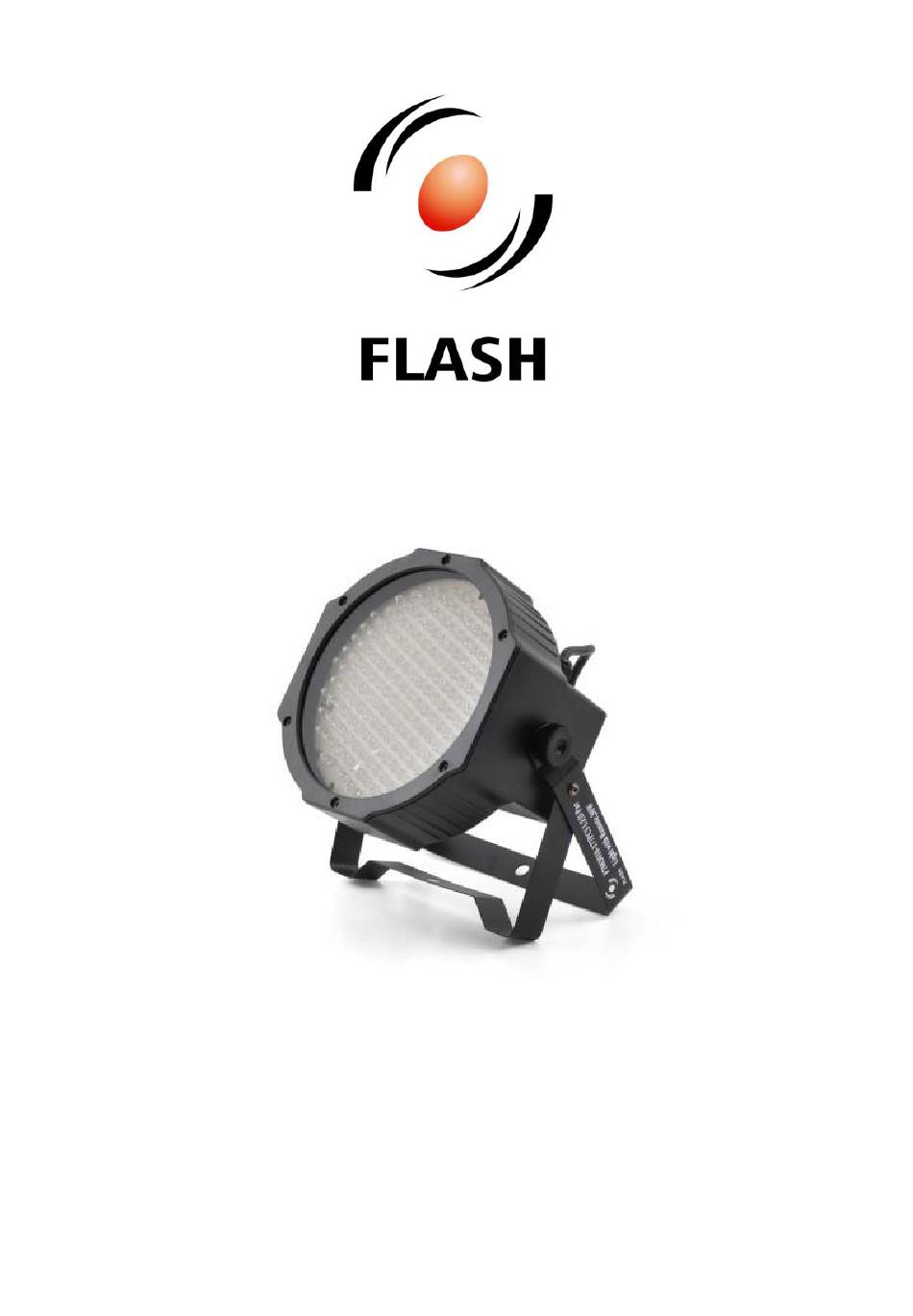

  • Page 1 LED PAR 56 177x5mm F7100299 USER MANUAL / INSTRUKCJA OBSŁUGI...

  • Page 2: Table Of Contents

    LED PAR 56 177x5mm F7100299 Table of Contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................3 Voltage specification ..........................3 Connecting power supply ........................4 Operation manual ............................

  • Page 3: Introduction

    DMX IN: XLR - 3 pin  DMX OUT: XLR - 3 pin  IP Rating: IP20  Housing made: ABS  Cooling: Active  Height [cm]: 23  Width [cm]: 21  Depth [cm]: 10,5  Weight [kg]: 0,6 www.flash-butrym.pl...

  • Page 4: Installation

    LED PAR 56 177x5mm F7100299  Weight with packaging [kg]: 0,8 INSTALLATION After removing the packaging, check if the device was not damaged during transport. Before connecting to the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage caused by unstable mounting.

  • Page 5: Connecting Power Supply

    7CH mode – set DMX address 4CH mode- Set DMX address Slave mode Macro effect 1- Set speed Macro effect 2- Set speed Macro effect 3- Set speed Strobe mode- Set speed Manual color- Set RGBW values Demo mode Sound control mode www.flash-butrym.pl...

  • Page 6: Dmx Channel List

    LED PAR 56 177x5mm F7100299 DMX channel list 7CH mode Channel Function Effect CH 1 Dimmer 0-255: 0-100% CH 2 0-255: 0-100% CH 3 Green 0-255: 0-100% CH 4 Blue 0-255: 0-100% CH 5 Macro 1 0: No function 1-255: Macro 1, slow to fast...

  • Page 7: Wprowadzenie

    AC IN: zintegrowany przewód zasilający  DMX IN: XLR - 3 pin  DMX OUT: XLR - 3 pin  Stopień ochrony IP: IP20  Rodzaj obudowy: ABS  Chłodzenie: Aktywne  Wysokość [cm]: 23  Szerokość [cm]: 21  Głębokość [cm]: 10,5 www.flash-butrym.pl...

  • Page 8: Instalacja

    LED PAR 56 177x5mm F7100299  Waga [kg]: 0,6  Waga z opakowaniem [kg]: 0,8 kg INSTALACJA Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu. Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.

  • Page 9: Podłączanie Zasilania

    Tryb 7CH- Ustaw adres DMX Tryb 4CH- Ustaw adres DMX Tryb Slave Efekt makro 1- Ustaw prędkość Efekt makro 2- Ustaw prędkość Efekt makro 3- Ustaw prędkość Tryb strobe- Ustaw prędkość Ręczne ustawienie kolorów: ustawienie wartości RGBW Tryb demo Tryb sterowania dźwiękiem www.flash-butrym.pl...

  • Page 10: Lista Kanałów Dmx

    LED PAR 56 177x5mm F7100299 Lista kanałów DMX: Tryb 7CH Kanał Funkcja Efekt CH 1 Dimmer 0-255: 0-100% CH 2 Czerwony 0-255: 0-100% CH 3 Zielony 0-255: 0-100% CH 4 Niebieski 0-255: 0-100% CH 5 Makro 1 0: Brak funkcji...
