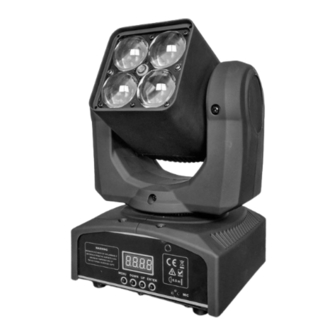

LED Moving Head
4x15W RGBW 4in1 ZOOM
F7000544
USER MANUAL / INSTRUKCJA OBSŁUGI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 4in1 ZOOM F7000544 and is the answer not in the manual?

Questions and answers

Related Manuals for Flash 4in1 ZOOM F7000544

Summary of Contents for Flash 4in1 ZOOM F7000544

  • Page 1 LED Moving Head 4x15W RGBW 4in1 ZOOM F7000544 USER MANUAL / INSTRUKCJA OBSŁUGI...

  • Page 2: Table Of Contents

    LED Moving Head 4x15W RGBW 4in1 ZOOM F7000544 Table of contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................3 Voltage specification ..........................4 Connecting power supply ........................4 Operation manual ............................

  • Page 3: Introduction

    Color: RGBW  Beam angle (min): 10°  Beam angle (max): 60°  Dimming: Linear: 0 - 100%  Flash frequency (min): 0Hz  Flash frequency (max): 12Hz  PAN range: 540°  TILT range: 270°  Number of DMX channels: 10 / 12 / 15 ...

  • Page 4: Installation

    LED Moving Head 4x15W RGBW 4in1 ZOOM F7000544  IP Rating: IP20  Housing made: ABS  Cooling: Active  Height [cm]: 27  Width [cm]: 15  Depth [cm]: 17  Weight [kg]: 3,5  Weight with packaging [kg]: 5 INSTALLATION After removing the packaging, check if the device was not damaged during transport.

  • Page 5: Voltage Specification

    → On-Off Display flip Disp → disp-disp X axis flip → Yes-No Y axis flip Tilt → Yes-No Menu test Menu → Pan, Tilt, Zoom, Red, Green, Blue, White, Dimmer, Strobe Automatic test Test → Test Reset Rest → Reset www.flash-butrym.pl...

  • Page 6: Dmx Channel List

    LED Moving Head 4x15W RGBW 4in1 ZOOM F7000544 DMX channel list 10CH mode Channel Function Effect CH 1 0-255: 0°-540° CH 2 Tilt 0-255: 0°-270° CH 3 Zoom 0-255: Narrow to wide CH 4 0-255: 0-100% CH 5 Green 0-255: 0-100%...
  • Page 7 180-183: Color Macro 14 184-187: Color Macro 15 188-191: Color Macro 16 192-195: Color Fade Macro 1 196-199: Color Fade Macro 2 200-203: Color Fade Macro 3 204-207: Color Fade Macro 4 208-211: Color Fade Macro 5 212-215: Color Fade Macro 6 www.flash-butrym.pl...
  • Page 8 LED Moving Head 4x15W RGBW 4in1 ZOOM F7000544 216-219: Color Fade Macro 7 220-223: Color Fade Macro 8 224-227: Color Fade Macro 9 228-231: Color Fade Macro 10 232-235: Color Fade Macro 11 236-239: Color Fade Macro 12 240-243: Color Fade Macro 13...
  • Page 9 232-235: Color Fade Macro 11 236-239: Color Fade Macro 12 240-243: Color Fade Macro 13 244-247: Color Fade Macro 14 248-251: Color Fade Macro 15 252-255: Color Fade Macro 16 CH 12 Color change speed 0-255: Slow to fast www.flash-butrym.pl...
  • Page 10 LED Moving Head 4x15W RGBW 4in1 ZOOM F7000544 0-15: No function 16-35: Macro 1 36-55: Macro 2 56-75: Macro 3 76-95: Macro 4 96-115: Macro 5 CH 13 Pan / Tilt Macro 116-135: Macro 6 136-155: Macro 7 156-175: Macro 8...

  • Page 11: Wprowadzenie

    Zakres ruchu - PAN: 540°  Zakres ruchu - TILT: 270°  Ilość kanałów DMX: 10 / 12 / 15  Standard DMX: DMX 512  Sterowanie: 4 przyciski  Tryby pracy: DMX, Automatyczny, Sterowanie dźwiękiem, Master / Slave www.flash-butrym.pl...

  • Page 12: Instalacja

    LED Moving Head 4x15W RGBW 4in1 ZOOM F7000544  AC IN: IEC - C14  AC OUT: IEC - C13  DMX IN: XLR - 3 pin  DMX OUT: XLR - 3 pin  Stopień ochrony IP: IP20 ...

  • Page 13: Specyfikacja Zasilania

    → Non-automatic, automatic Sterowanie dźwiękiem Soud → On-Off Czułośc mikrofonu Soen → 00-100 Tryb Pause Blac → Stop, Start up Podświetlenie ekranu → On-Off Odwrócenie ekranu Disp → disp-disp Odwrócenie osi X → Yes-No Odwrócenie osi Y Tilt → Yes-No www.flash-butrym.pl...

  • Page 14: Lista Kanałów Dmx

    LED Moving Head 4x15W RGBW 4in1 ZOOM F7000544 Pan, Tilt, Zoom, Czerwony, Zielony, Niebieski, Biały, Menu test Menu → Ściemnianie, Strobo Automatyczny test Test → Test Reset Rest → Reset Lista kanałów DMX Tryb 10CH Kanał Funkcja Efekt CH 1 Obrót Pan...
  • Page 15 152-155: Kolor - program 7 156-159: Kolor - program 8 160-163: Kolor - program 9 164-167: Kolor - program 10 168-171: Kolor - program 11 172-175: Kolor - program 12 176-179: Kolor - program 13 180-183: Kolor - program 14 www.flash-butrym.pl...
  • Page 16 LED Moving Head 4x15W RGBW 4in1 ZOOM F7000544 184-187: Kolor - program 15 188-191: Kolor - program 16 192-195: Łagodne przejście koloru - program 1 196-199: Łagodne przejście koloru - program 2 200-203: Łagodne przejście koloru - program 3 204-207: Łagodne przejście koloru - program 4 208-211: Łagodne przejście koloru - program 5...
  • Page 17 204-207: Łagodne przejście koloru - program 4 208-211: Łagodne przejście koloru - program 5 212-215: Łagodne przejście koloru - program 6 216-219: Łagodne przejście koloru - program 7 220-223: Łagodne przejście koloru - program 8 224-227: Łagodne przejście koloru - program 9 www.flash-butrym.pl...
  • Page 18 LED Moving Head 4x15W RGBW 4in1 ZOOM F7000544 228-231: Łagodne przejście koloru - program 10 232-235: Łagodne przejście koloru - program 11 236-239: Łagodne przejście koloru - program 12 240-243: Łagodne przejście koloru - program 13 244-247: Łagodne przejście koloru - program 14 248-251: Łagodne przejście koloru - program 15...
