HZ900D
DMX HAZE MACHINE
Manuale Utente
User Manual
I
GB

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HZ900D and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights HZ900D

Summary of Contents for ProLights HZ900D

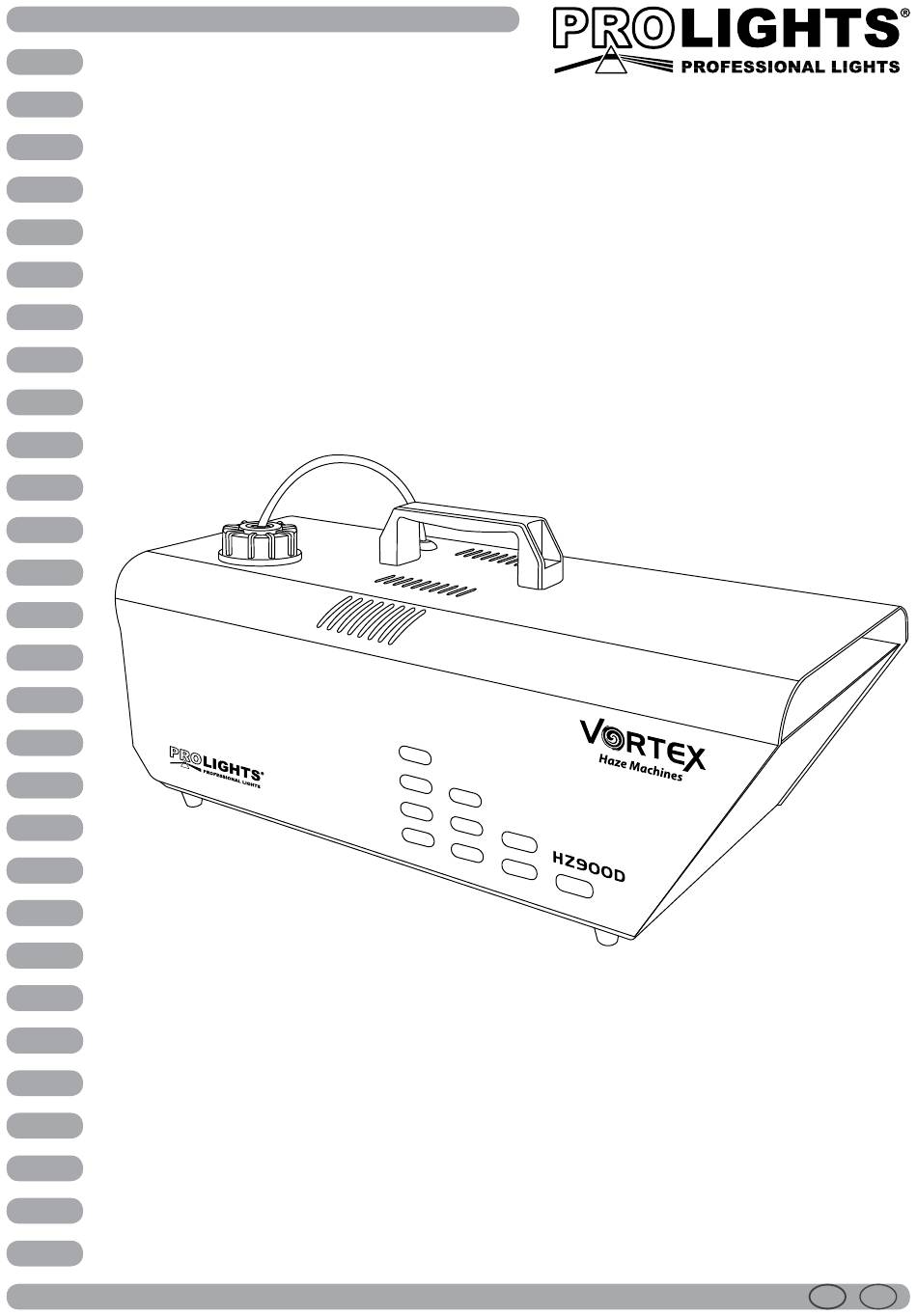

  • Page 1 HZ900D DMX HAZE MACHINE Manuale Utente User Manual...
  • Page 2 REV.001-06/11...

  • Page 3: Table Of Contents

    HZ900D INTRODUZIONE Vi siamo grati per aver scelto un prodotto PROLIGHTS. Queste macchine professionali per la produzione di fumo, gestibili in DMX, sono ideali per medi e grandi spazi. Per efficienza e prestazioni ottimali si raccomanda l’utilizzo dei liquidi PROLIGHTS della serie SMOKE FLUID.

  • Page 4: Sicurezza

    HZ900D ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

  • Page 5: Informazioni Generali

    HZ900D INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Descrizione E Specifiche Tecniche

    HZ900D - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e collegamenti 1.3L 900W Pannello posteriore Fig.1 1. UGELLO; 8. DMX IN (XLR a 3 poli): 2. MANIGLIA; 1 = massa, 2 = DMX -, 3 = DMX +;...

  • Page 7: Descrizione

    HZ900D 1.2 Descrizione HZ900D è una macchina del fumo Fazer professionale, adatta per applicazioni in ambienti di piccole e me- die dimensioni come stages mobili, club, disco e per qualsiasi tipologia di sorgente luminosa come laser, LEDs, effetti luce. 1.3 Specifiche tecniche Macchina nebulizzatrice professionale da 900W con controllo DMX.

  • Page 8: Funzioni E Impostazioni

    Posizionare l’unità su un piano orizzontale; - Svitare il tappo del serbatoio. - Versare i liquidi Prolights della serie SMOKEFLUID. Raccogliere subito con un panno asciutto il liquido eventualmente rovesciato per evitare che entri dentro alla macchina. - Richiudere bene il serbatoio. Inserire il cavo di alimentazione nella presa di corrente. Attendere alcuni minuti per il riscaldamento della macchina.
  • Page 9 HZ900D Fig.2 COMANDO MULTIFUNZIONE Funzione Istruzioni Potenziometro per definire l’intervallo di tem- INTERVAL po tra una emissione di fumo e la successiva. 40 s - 32 min ± 10% Potenziometro per definire il tempo di emis- DURATION sione della nebulizzazione.

  • Page 10: Collegamento

    HZ900D 2.3 Collegamento È possibile effettuare il collegamento tra più unità: 1. Collegare l’uscita DMX OUT della prima unità principale con l’ingresso DMX IN della seconda unità ser- vendosi di un cavo XLR a 3 poli. 2. Collegare l’uscita DMX OUT della seconda unità con l’ingresso DMX IN dell’unità successiva ecc.

  • Page 11: Impostazione Dell'indirizzo Di Start

    DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sulla HZ900D l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33...

  • Page 12: Tabella Canali Dmx

    HZ900D 2.7 Tabella canali DMX Canale Funzione Emissione fumo Tempo di intervallo emissione fumo - 3 - MANUTENZIONE 3.1 Risoluzione dei problemi Questa guida elenca i problemi più frequenti e rappresenta un aiuto per tentare di risolverli. Nel caso il pro- blema persista anche dopo aver tentato di risolverlo attraverso i seguenti step, spegnere l’unità, scollegarla...

  • Page 15: Hz900D

    HZ900D INTRODUCTION Thank you for purchasing a PROLIGHTS product. Powerful and reliable, solid and strong, these Smoke Machines produce a large quantity of smoke, they are ideal for large and medium environments. PROLIGHTS SMOKEFLUID series is strongly recommended for the best performance and efficiency.

  • Page 16: Safety

    HZ900D WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with .

  • Page 17: General Information

    HZ900D GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 18: Description And Technical Specifications

    HZ900D - 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating elements and connections 1.3L 900W Rear panel Fig.1 1. SMOKE NOZZLE; 8. DMX IN (3-pole XLR): 2. HANDLE; 1= ground, 2 = DMX -, 3 = DMX +; 3. LID SMOKE FLUID and ASPIRATION TUBE;...

  • Page 19: Description

    HZ900D 1.2 Description HZ900D is a professional Fazer machine, suitable for middle/small size environments as mobile stages, club, discos and suitable for all kind of lighting sources like lasers, LEDs, lighting effects. 1.3 Technical specifications 900W professional DMX haze machine.

  • Page 20: Functions And Settings

    The led lights upon the haze machine after being plugged in properly. After a few minutes of warm-up time, the haze machine will be in “ready to fog” condition. ADD PROLIGHTS FLUID IN TIME IF THE SMOKE MACHINE KEEPS RUNNING WHEN IT HAS RUN OUT OF FLUID. ITS PUMP WILL BE DAMAGED! Place the unit on a horizontal surface;...
  • Page 21 HZ900D Fig.2 REMOTE CONTROLLER Function Direction Setting of interval time, effective when start- INTERVAL ing the timer function. 40 s - 32 min ± 10% Setting of duration time, effective when start- DURATION ing the timer function. 1 s - 16 s ± 10%...

  • Page 22: Linking

    HZ900D 2.3 Linking Several units can be interconnected via DMX connection: 1. Connect the DMX OUT of the first unit via a 3-pole XLR cable to the DMX IN of the second unit. 2. Connect the DMX OUT of the second unit to the DMX IN of the next unit, etc.

  • Page 23: Adjusting The Start Address

    2.6 Adjusting the start address To be able to operate the HZ900D with a light controller, adjust the DMX start address for the first DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX chan- nel, adjust the start address 33 on the HZ900D.

  • Page 24: Dmx Control

    HZ900D 2.7 DMX control Channel Function Smoke output Interval time - 3 - MAINTENANCE 3.1 Troubleshooting This troubleshooting guide is meant to help solve simple problems. If a problem occurs, carry out the steps below in sequence until a solution is found. Once the unit operates properly, do not carry out following steps.
  • Page 25 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 28 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
