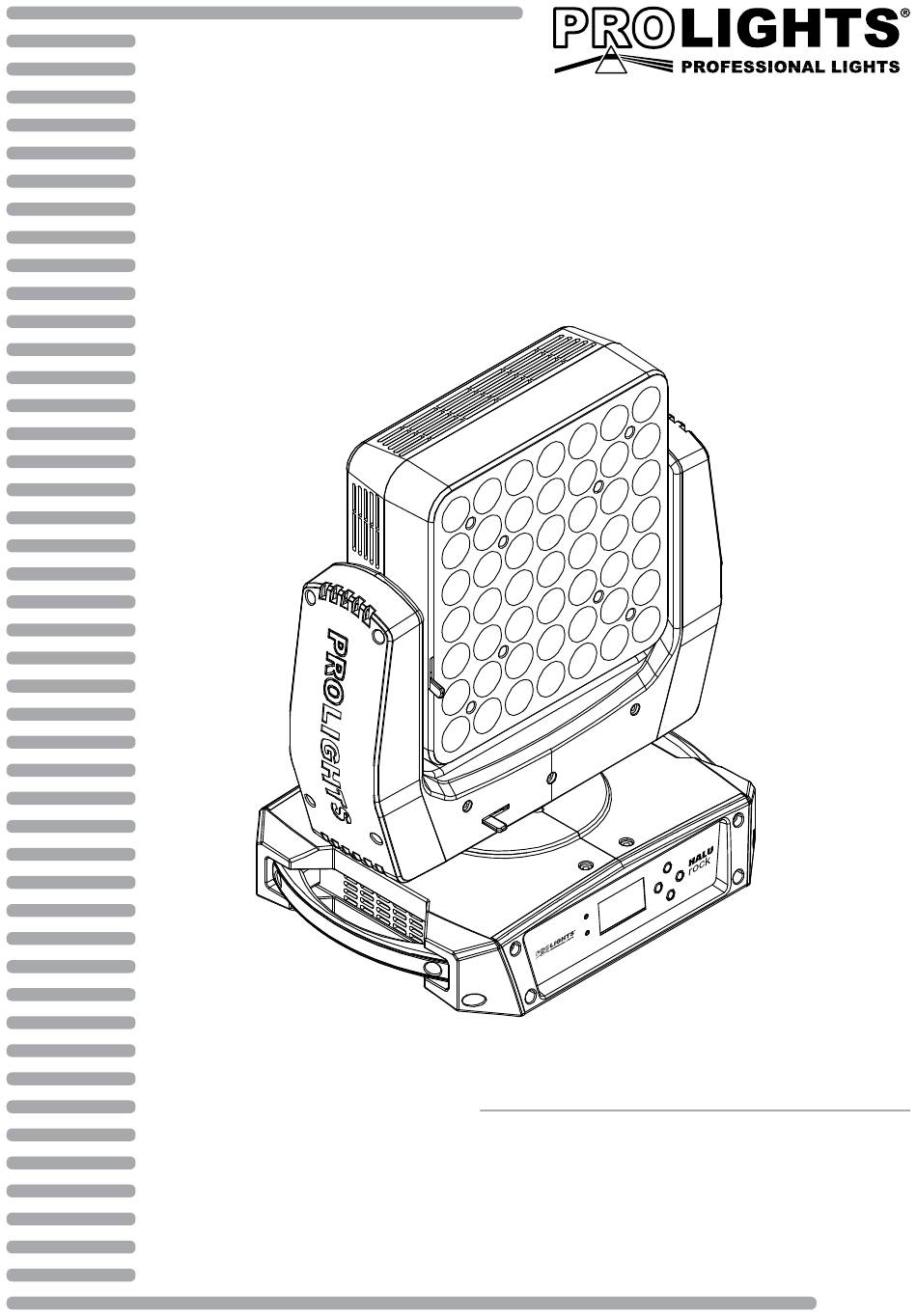

HALUROCK
pRofESSioNAL MoviNg hEAd
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Halurock and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights Halurock

Summary of Contents for ProLights Halurock

  • Page 1 HALUROCK pRofESSioNAL MoviNg hEAd MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 16 Informazioni sul dispositivo 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • HALUROCK • Cavo di alimentazione • Supporti omega • Manuale utente...

  • Page 4: Sicurezza

    ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    Il gruppo ottico di HALUROCK sviluppa fasci di luce di 8°, sottili come spilli, in grado di incanalare luce in una proiezione dalla potenza senza precedenti ed al- tamente direttiva, creando grafiche ed effetti volumetrici nell'aria.
  • Page 7 • Motori 3step per movimenti ultra-veloci e precisi • Escursione: Pan = 540° (2,26 sec) Tilt = 270° (1,12 sec) • Risoluzione Pan/Tilt: 8-bit o 16-bit • Pan = 2,10° Pan Fine = 0,008° Tilt = 1,05° Tilt Fine = 0,004°...

  • Page 8: Elementi Di Comando E Di Collegamento

    1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Menu Enter Down Pannello A Pannello B 16 17 Fig.2...
  • Page 9 1. TESTA MOBILE - Tasto ENTER conferma il valore visualizzato, 2. BRACCIO GIREVOLE oppure attiva la funzione visualizzata, 3. LEVA di blocco e sblocco testa mobile oppure entra nel menu successivo (movimento TILT) 9. CONNETTORE RJ45 IN 4. LEVA di blocco e sblocco braccio girevole 10.

  • Page 10: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO L’HALUROCK può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.3). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 11: Funzioni E Impostazioni

    Inserire la spina del cavo di alimentazione in una presa di rete (200-240V~/50-60 Hz) per accendere l’HALUROCK solo dopo aver effettuato lo sblocco del movimento pan e tilt. La testa mobile e tutti i motori di comando si mettono in una precisa posizione di partenza. Poco dopo l’unità è pronta.

  • Page 12: Struttura Menu

    3.3 STRUTTURA MENU MENU ð ð DMX Functions DMX Address 1 - 512 ð DMX Channels <13 CH> <16 CH> <55 CH> <62 CH> <65 CH> ð ð Motor Setup Pan Inverse No- Yes ð Tilt Inverse No- Yes ð...

  • Page 13: Configurazioni Canali Dmx

    C - CPU 3.4 CONFIGURAZIONI CANALI DMX L’HALUROCK dispone di 5 configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto MENU e selezionare DMX Functions con il tasto UP/DOWN, quindi premere il tasto ENTER.
  • Page 14 DMX, si deve impostare sull’HALUROCK l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33 di start e una configurazione a 13, 16, 55, 62 e 65 canali DMX:...

  • Page 15: Collegamenti Della Linea Dmx

    3.6 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 16: Canali Dmx

    3.8 CANALI DMX 13 CANALI MODE MODE FUNCTION FUNCTION Value Value 13 Ch 13 Ch DIMMER MODE Pan movement 0° - 540° 000 - 255 Menu Setting dimmer mode 000-051 dimmer mode off 052-101 PAN FINE dimmer mode 1...
  • Page 17 MODE MODE FUNCTION FUNCTION Value Value 16 Ch 16 Ch Motor Show 1 011-072 GOBO MAPS Motor Show 2 073-133 No Function 000-010 Motor Show 3 134-194 Simple Cross 011-020 Motor Show 4 195-255 Simple Box 021-029 Square Imploder...
  • Page 18 MODE MODE FUNCTION FUNCTION Value Value 55 Ch 62 Ch WHITE 47 WHITE 47 0 - 100% 000 - 255 0 - 100% 000 - 255 WHITE 48 WHITE 48 0 - 100% 000 - 255 0 - 100%...
  • Page 19 65 CANALI MODE MODE FUNCTION FUNCTION Value Value 65 Ch 65 Ch Numeric characters 1 - 0 001 - 127 Pan movement 0° - 540° 000 - 255 Alpha characters A - Z 128 - 255 PAN FINE GOBO MAPS...
  • Page 20 MODE FUNCTION Value 65 Ch DIMMER 0 - 100% 000 - 255 STROBE No Function 000 - 010 Slow to fast 011 - 255 MOTOR SHOW No Function 000-010 Motor Show 1 011-072 Motor Show 2 073-133 Motor Show 3...

  • Page 21: Impostazioni Dei Motori

    3.9 IMPOSTAZIONI MOTORI • Dalla schermata iniziale, premere il tasto MENU e selezionare Motor Setup con il tasto UP/DOWN, quindi premere il tasto ENTER. • Selezionare l’opzione proposta con il tasto UP/DOWN e premere il tasto ENTER per confermare l’impo- stazione.

  • Page 22: Impostazioni Di Sistema

    - Back Light - Retroilluminazione display. Usare i tasti UP/DOWN per selezionare l’impostazione display sempre acceso On oppure Off per selezionare l’impostazione display spento un minuto dopo l’uscita dal menu. - Display Inverse - Visualizzazione inversa del display. Selezionare Yes oppure No a seconda che si voglia attivare o disattivare la funzione di inversione del display.

  • Page 23: Funzione Di Reset

    • Premere il tasto MENU per tornare indietro o attendere qualche secondo per uscire dal menu di impo- stazione. 3.15 FUNZIONE DI RESET • Dal menu iniziale selezionare Reset Setup con il tasto UP/DOWN, quindi premere il tasto ENTER per entrare nella sezione Auto Reset.

  • Page 24: Manutenzione

    - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 25: Risoluzione Dei Problemi

    4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...
  • Page 26 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 27 3. 14 Fixture test 3. 15 Reset function 3. 16 Fixture information 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty Packing content • HALUROCK • Power cable • Omega holder • User manual...

  • Page 28: General Instructions

    WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 29: General Information

    GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 30: Introduction

    HALUROCK is a highly innovative projector that redefines the traditional concept of moving head and pixel matrix, adding a new dimension in the light design of every stage. HALUROCK combines in a single projector an explosive output, pixel2pixel control and movements, providing a new and original tool to the light-designers to freely open the creativity.
  • Page 31 • 3phase motor for precise and ultra-fast moves • Motion Angle: Pan = 540° (2,26 sec) Tilt = 270° (1,12 sec) • Pan/Tilt resolution: 8-bit or 16-bit: • Pan = 2,10° Pan Fine = 0,008° Tilt = 1,05° Tilt Fine = 0,004°...

  • Page 32: Operating Elements And Connections

    1.3 OPERATING ELEMENTS AND CONNECTIONS Menu Enter Down View A View B 16 17 Fig.2...
  • Page 33 1. MOVING HEAD - ENTER button: enter the currently selected 2. ROTARY ARM menu or confirm the current function value. 3. LEVEL for locking and unlocking the moving 9. RJ45 IN CONNECTOR head (TILT movement) 10. RJ45 OUT CONNECTOR 4.

  • Page 34: Installation

    2.1 MOUNTING The HALUROCK may be set up on a solid and even surface. By means of the fixing facilities of the base- plate, the unit can also be mounted upside down to a cross arm (fig.3). For fixing, stable mounting clips are required.

  • Page 35: Functions And Settings

    Unlock the PAN and TILT mechanism. Connect the supplied main cable to a socket (230V~/50-60Hz). Shortly after that the HALUROCK is ready for operation. To switch off, disconnect the mains plug from the socket. For a more convenient operation it is recommended to connect the unit to a socket which can be switched on and off via a light switch.

  • Page 36: Menu Structure

    3.3 MENU STRUCTURE MENU ð ð DMX Functions DMX Address 1 - 512 ð DMX Channels <13 CH> <16 CH> <55 CH> <62 CH> <65 CH> ð ð Motor Setup Pan Inverse No- Yes ð Tilt Inverse No- Yes ð...

  • Page 37: Dmx Configuration

    • After the setting value is automatically saved. To able to operate the HALUROCK with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX chan- nel, adjust the start address 33 on the HALUROCK.
  • Page 38 An example with the start address 33 is shown below: Number of Start address DMX Address Next possible start Next possible start Next possible start DMX channels (example) occupied address for unit No. 1 address for unit No. 2 address for unit No.

  • Page 39: Connection Of The Dmx Line

    3.6 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 40: Dmx Control

    3.8 DMX CONTROL 13 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 13 Ch 13 Ch DIMMER MODE Pan movement 0° - 540° 000 - 255 Menu Setting dimmer mode 000-051 dimmer mode off 052-101 PAN FINE dimmer mode 1...
  • Page 41 MODE MODE FUNCTION FUNCTION Value Value 16 Ch 16 Ch Motor Show 1 011-072 GOBO MAPS Motor Show 2 073-133 No Function 000-010 Motor Show 3 134-194 Simple Cross 011-020 Motor Show 4 195-255 Simple Box 021-029 Square Imploder...
  • Page 42 MODE MODE FUNCTION FUNCTION Value Value 55 Ch 62 Ch WHITE 47 WHITE 47 0 - 100% 000 - 255 0 - 100% 000 - 255 WHITE 48 WHITE 48 0 - 100% 000 - 255 0 - 100%...
  • Page 43 65 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 65 Ch 65 Ch Numeric characters 1 - 0 001 - 127 Pan movement 0° - 540° 000 - 255 Alpha characters A - Z 128 - 255 PAN FINE GOBO MAPS...
  • Page 44 MODE FUNCTION Value 65 Ch DIMMER 0 - 100% 000 - 255 STROBE No Function 000 - 010 Slow to fast 011 - 255 MOTOR SHOW No Function 000-010 Motor Show 1 011-072 Motor Show 2 073-133 Motor Show 3...

  • Page 45: Motor Setting

    3.9 MOTOR SETTING • Press the button MENU to enter the menu mode. Use the buttons UP/DOWN to select the Motor Setup item. Press the button ENTER to confirm. • Select the desired parameter using the UP/DOWN button and press the ENTER button to confirm the setting.

  • Page 46: System Setting

    - Display Inverse - Used for reversing display. Select Display Inverse, press ENTER button to confirm, present mode will blink on the display, use UP/DOWN button to select No (normal display) or Yes (inverse dis- play), press ENTER button to store.

  • Page 47: Reset Function

    3.15 RESET FUNCTION • Press the button MENU to enter the menu mode. Use the buttons UP/DOWN to select the Reset Setup item. Press the button ENTER to reset the projector. 3.16 FIXTURE INFORMATION • Press the button MENU to enter the menu mode. Use the buttons UP/DOWN to select the Information item.

  • Page 48: Maintenance

    - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 49: Troubleshooting

    4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
  • Page 51 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 56 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
