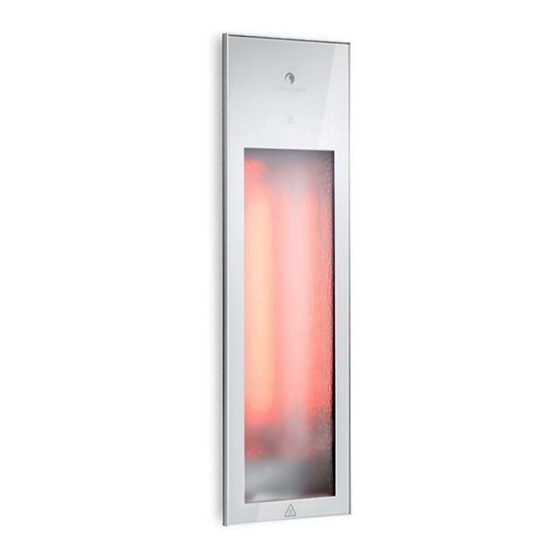

Sunshower PURE WHITE Installation Manual Part
Hide thumbs
Also See for PURE WHITE:
- Installation manual part (6 pages) ,
- Installation manual part (6 pages) ,
- Installation manual (56 pages)
Subscribe to Our Youtube Channel
Related Manuals for Sunshower PURE WHITE
Summary of Contents for Sunshower PURE WHITE

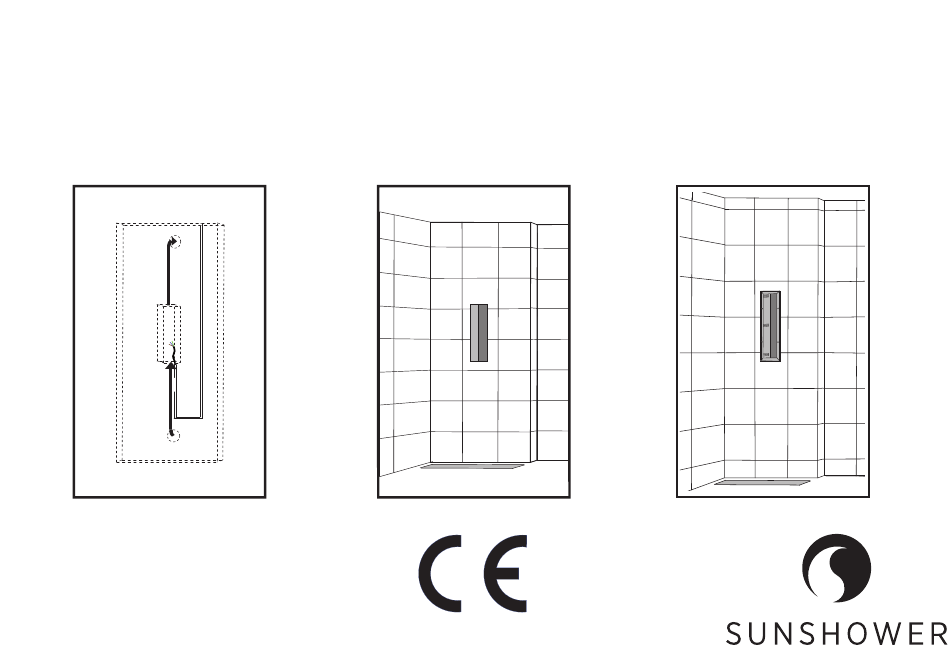

- Page 1 SUNSHOWER PURE WHITE Installation manual Part 1 Installatie handleiding deel 1 Installationshandbuch Teil 1 Manual d’installation Partie 1 P892-1 Rev. H 09-2014...
- Page 2 In box: / In doos: / In Box/ Matériel nécessaire Manual Glass pane Reflector Wallframe P U R E NOT Supplied / NIET Meegeleverd / NICHT Mitgeliefert/ Non fourni 110mm max 3m SUNSHOWER Pure White Installatiehandleiding deel 1 Rev. H...
- Page 3 * heuphoogte (920mm = gemiddeld) Afmetingen in mm Min. 100 Min. 100 DE: Alle Maße in mm * Hüfthöhe (920mm = Mittelwert) FR: Toutes les dimensions en mm * Hauteur des hanches (920mm= en moyenne) SUNSHOWER Pure White Installatiehandleiding deel 1 Rev. H...
- Page 4 NL: Aparte eindgroep voorzien van een aardlekschakelaar 30mA Prise de terre principale DE: Separater Fl LS, Type Möller, PKNM16/IN 16B-0,03-G oder gleichwertig FR: Groupe d’alimentation séparé équipé d’un disjoncteur avec prise de terre 30mA SUNSHOWER Pure White Installatiehandleiding deel 1 Rev. H...
- Page 5 Isolated wall, Geisoleerde muur, Isolierte Wand, Mur isolé • Airducht, Luchtkanaal, Entlüftungskanal, Conduite d’air: Square tube, Rechthoekige buis, Vierkantrohr, Tuyau rectangulaire Chapter, Hoofdstuk, Kapitel, Chapitre 3B Round tube, Ronde buis, Rundrohr, Tuyau rond Chapter, Hoofdstuk, Kapitel, Chapitre 3C SUNSHOWER Pure White Installatiehandleiding deel 1 Rev. H...
- Page 6 Entlüfting in einen mindestens 12M² großen raum oder ins Freie. FR: Assurez-vous d’un passage d’air libre d’au moins 72cm² (par ex. Aanvoer ø100 ou 110x54). Espace de ventilation d’au moins 12M²/ extérieur SUNSHOWER Pure White Installatiehandleiding deel 1 Rev. H...
- Page 7 Raum oder ins Freie.\ FR: Assurez-vous d’un passage d’air libre d’au moins 72cm² (par ex. 110x54mm) et une longueur maximale du tuyau de 3m. Espace de Aanvoer ventilation d’au moins 12M² / extérieur SUNSHOWER Pure White Installatiehandleiding deel 1 Rev. H...
- Page 8 12M² großen Raum oder ins Freie. FR: Assurez-vous d’un passage d’air libre d’au moins 72cm² (par ex. Aanvoer Ø100mm) et une longueur maximale du tuyau de 3m. Espace de ventilation d’au moins 12M² / extérieur SUNSHOWER Pure White Installatiehandleiding deel 1 Rev. H...
- Page 9 DE: Unterkante Aussparung 920mm (im Durchschnitt). Körper länge <1,7 m bzw.>1,9 m Höhe als hip - 4cm. FR: Hauteur d’encastrement 920mm (en moyenne) longueur du corps, 1,7m ou 1,9m alors hauteur des hanches - 4cm SUNSHOWER Pure White Installatiehandleiding deel 1 Rev. H...
- Page 10 3D Wandconstructie Gipsplaat 205x625mm Tegel 3mm kit all around Section A / Tolerantie 0 - 3mm Doorsnede A / Abschnitt A 152x572mm sparing muur Section A Doorsnede A Abschnitt A Diamètre A SUNSHOWER Pure White Installatiehandleiding deel 1 Rev. H...
- Page 11 Aussparung einfügen und mit der Unterkonstrucktion verschrauben. FR: Appliquez du silicone sur l’envers du châssis mural, placez-le dans l’emplacement prévu pour l’encastrement et fixez le châs sis à l’aide de vis. SUNSHOWER Pure White Installatiehandleiding deel 1 Rev. H...
- Page 12 DE: Teil 1 der Anlage ist abgeschlossen. Lassen Sie die Silikon 24 Stunden trocknen, bevor Sie beginnen mit Teil 2 FR: Partie 1 de l’installation est terminée. Laissez le mastic sécher pendant 24 heures avant de commencer partie 2 SUNSHOWER Pure White Installatiehandleiding deel 1 Rev. H...
