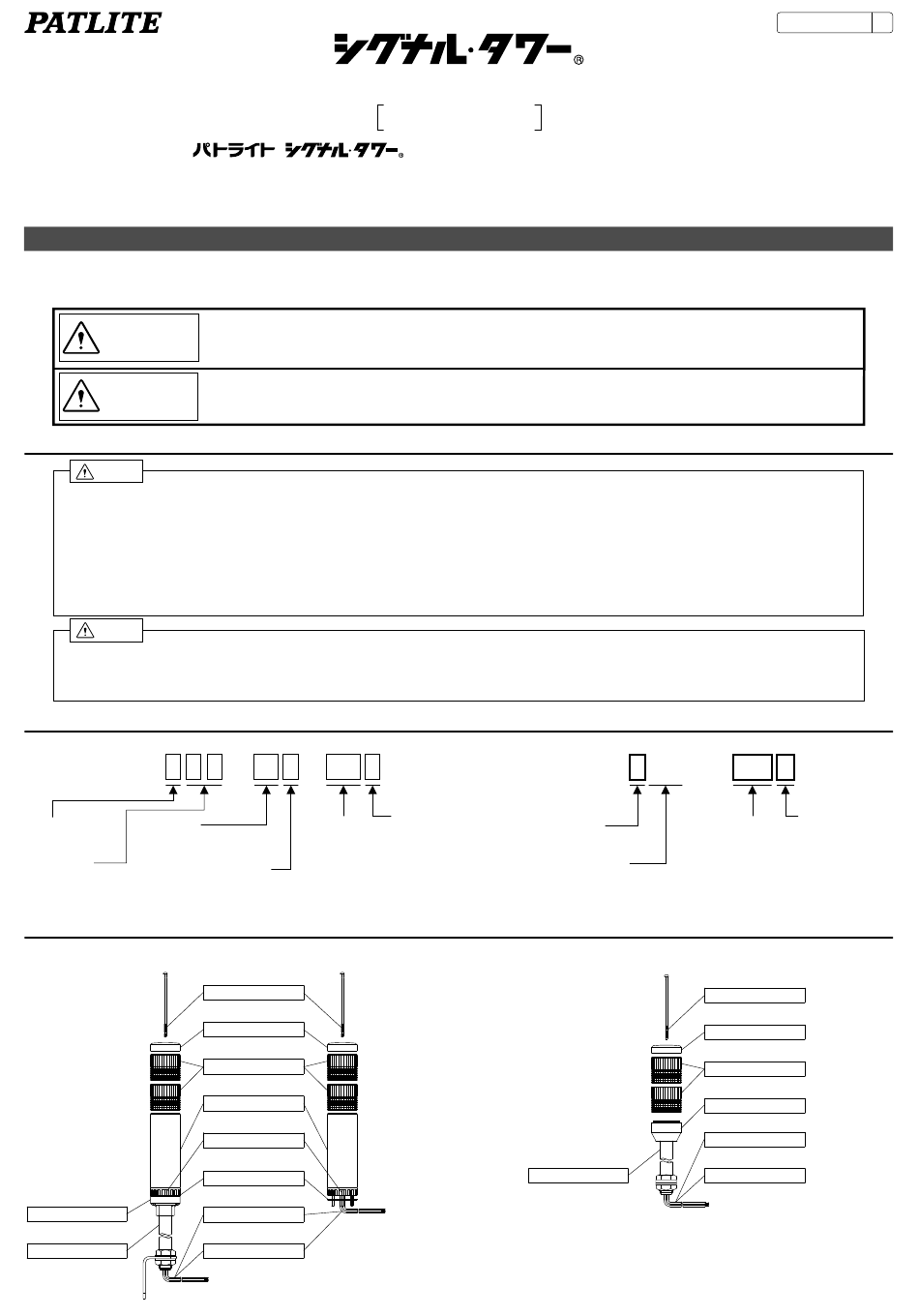

このたびは、 をお買い上げいただきましてありがとうございます。ご使用
の前にこの取扱説明書をよくお読みのうえ、正しくお使いください。また、本書は大切に保管してくださ
い。保守・点検や補修などをするときには、必ず本書を読み直してください。なお、ご不明な点は最終
ページに記載の技術相談窓口へお問い合わせください。
お使いになる人や他の人への危害、財産への損害を未然に防ぐため、必ずお守りいただくことを、次のように説明しています｡
■表示内容を無視して誤った使い方をした時に生じる危害や損害の程度を、次の 表示 で区分し説明しております。
警 告
注 意
１．安全のため必ずお守りいただきたいこと
警告
● 配線時、必ず電源を切っておこなってください。ショートによる内部回路の焼損や感電の危険があります。
● ＬＥＤユニットなど補修をされる際は感電防止のため、必ず電源を切ってからおこなってください。
● ＬＥＤユニット・ヘッドカバーを外したままや、割れたままでの放置・使用をしないでください。感電など非常に危険です。
● 工事を伴う設置は必ず専門業者へ依頼してください。感電・火災・落下などの危険があります。
● 本製品を安全重視の保安目的でご使用される場合には必ず日常点検を実施し、万一の不具合・故障発生時のために、他の機器
との併用をおこなってください。
● 本製品を機械等に取り付けたあと本製品を掴んで機械に登ったり、機械のカバーを外す際本製品に引っ掛けたりしない様に
充分注意してください。転倒・落下などの原因となり非常に危険です。
注意
● ＬＥＤユニットなどの補修部品は、必ず本書に記載されております指定部品をご使用ください。
● 電源には「配線例」に示す外部ヒューズを安全のために必ず入れてください。
● 他の製品のユニットとの組替えはおこなわないでください。故障の原因となります。
２．呼称表示
LCE -
■段数
■点灯方式
1～5段式
FB：点灯・点滅・ブザー
無 ：点灯
■定格電圧
■取り付け方法
02 ：AC/DC 24V
M2：AC90～250V

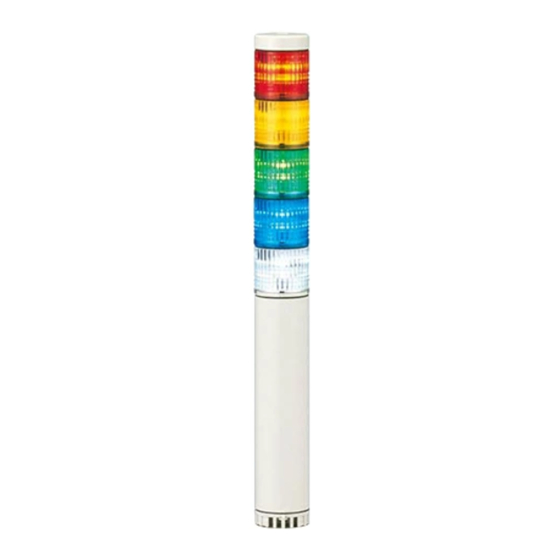

３．各部の名称
[LCE-A型]
●ポール仕様
ポ－ルブラケット
ポール
この表示の欄は「死亡または重傷などを負う可能性が想定される」内容です。
この表示の欄は「傷害を負う可能性または物的損害のみが発生する可能性が想定され
る」内容です。
A -
■点灯色
Ｒ：赤
Ｙ：黄
Ｇ：緑
Ｂ：青
Ｗ：直取付け
Ｃ：白
無：ポール取付け
●直付け仕様
センタ－ねじ
ヘッドカバ－
LEDユニット
ボディ
ボリュ－ム
防水パッキン
電源線
信号線
取扱説明書
型式：LCE - A / LCS-A
安全上のご注意
LCS - 02A -
■グローブ色
無：色つき
Ｚ：クリア
[LCS-A型]
ポール
-1-
■段数
■点灯色
Ｒ：赤
1～5段式
Ｙ：黄
■定格電圧
Ｇ：緑
Ｂ：青
02：AC/DC 24V
Ｃ：白
センタ－ねじ
ヘッドカバ－
LEDユニット
ボディ
電源線
信号線
B95100295 L
■グローブ色
無：色つき
Ｚ：クリア
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Patlite LCE-A
Summary of Contents for Patlite LCE-A
- Page 1 無 ：点灯 Ｙ：黄 Ｙ：黄 ■定格電圧 ■定格電圧 Ｇ：緑 Ｇ：緑 ■取り付け方法 02 ：AC/DC 24V Ｂ：青 Ｂ：青 02：AC/DC 24V Ｗ：直取付け Ｃ：白 Ｃ：白 M2：AC90～250V 無：ポール取付け ３．各部の名称 [LCE-A型] [LCS-A型] ●ポール仕様 ●直付け仕様 センタ－ねじ センタ－ねじ ヘッドカバ－ ヘッドカバ－ LEDユニット LEDユニット ボディ ボディ 電源線 ボリュ－ム ポール 信号線 防水パッキン ポ－ルブラケット...
- Page 2 ４．寸法 [LCE－□02AFB(W)型/LCE－□M2A(W)型] [LCE－□M2AFB(W)型] [LCS-□02A型] φ40 φ40 φ40 φ17.2 1150 [付属品L型金具寸法] φ17.3 φ17.2 φ17.2 1400 1350 3-M3(P=1.5) 2-φ4.2 3-M3(P=1.5) 44.5 2-φ9 1100 ５．取付け方法 (単位：mm) ［取付け方法］ ● 取付け部分へ取付け穴の加工をおこなってください。 ● ボルト、ナット類を用いて固定してください。 ● 取付はなるべく振動が小さく十分強度のある場所へ正方向に取付けてください。 ● ＦＢ（点灯・点滅・ブザー）仕様の場合、方向により音圧が変わりますので取付け前に方向を確認してください。 ［LCE-□□□A(FB)/LCS-□02A型］ ［LCE-□□□A(FB)W型］ ●側面取付 ●平面取付 ブザ－ 発音方向 取付アングル 取付面 取付穴2-φ9 ナット(M17, P=1.5) ボルト(M8)
- Page 3 ６．配線方法 [配線例] １．配線例 （※印についてはＵＬ規格に対応する場合の条件を記載しています。） ● 配線例に従って配線してください。 ● ５段以下の配線については配線例に習って各段毎に 型/LCS-□02A型 型 LCE-□02A LCE-□M2A 外部接点を増減し配線してください。 ■AC/DC 24V仕様 ■AC 90～250V仕様 ● 同色のＬＥＤユニットを複数使用する際は接点容量 点灯用 を「同色ＬＥＤユニット数×１段当たりの接点容量」 点灯用 外部接点 外部接点 としてください。（１本の信号線で同色のＬＥＤユ ＬＥＤ赤 赤 ＬＥＤ赤 赤 ニットが点灯するため） ＬＥＤ黄 橙 ＬＥＤ黄 橙 ※ 電源側には必ず接点から305mm以内に外部接点保護用 ＬＥＤ緑 緑 ＬＥＤ緑 緑 ヒューズを入れてください。 ＬＥＤ青 青...
- Page 4 ２．NPN / PNP トランジスタ駆動の場合 ●LCE-□□□A(W)型/LCS-□02A型［点灯仕様］ NPNトランジスタ（24V仕様） NPNトランジスタ（90～250V仕様） PNPトランジスタ（24V仕様） 点灯用 点灯用 電源 I/Oユニット ヒューズ I/Oユニット ＬＥＤ赤 赤 電源線 黄 ＬＥＤ赤 赤 ＬＥＤ黄 橙 ＬＥＤ黄 橙 DC 24V ＬＥＤ赤 赤 ＬＥＤ緑 緑 ＬＥＤ緑 緑 ＬＥＤ黄 橙 ＬＥＤ青 青 ＬＥＤ青 青 ＬＥＤ緑 緑 ＬＥＤ白...
- Page 5 ８．音量調節方法 ● 音量調節作業はボリューム（「３．各部の名称」参照） ボディ を左右に動かすことによっておこなってください。 ボリュ－ム VOL. ● ボリュームはツマミが右側で最大音量となります。 ブラケット 注意 ● 無理にボリュームを動かさないでください。破損する恐れがあります。 ９．ＣＥマーキング仕様として使用される場合の注意 ● ヒューズは必ずＩＥＣ１２７認定品のものをご使用ください。 ● ポール取付けなどで、本体から外部にリード線が露出する場合は必ずビニールチューブなどでニ重絶縁保護をしてください。 １０．仕様 ［LCE-□02A 型］ 型式 UL登録モデル 線種/線径 段数 入力電圧 質量※ 点滅回数・音圧 -102A LCE-_02A 0.52kg 0.16kg 1段式 -102AFB LCE-_02AFB 0.58kg 0.22kg -202A LCE-_02A 0.55kg 0.19kg ＦＢ仕様...
- Page 6 製品保証規定 ［Ver.2.0（2014.06.01） ］ この保証規定は、 お客様がお買い上げ頂いた製品に関して、 ⑫弊社に対して本書のご提示がない場合 株式会社パトライト（以下、 「弊社」といいます）が保証する ２．弊社は、第３条第１項の措置の実施の有無を問わず、不 内容について明記しています。 良に起因してお客様に生じた通常損害、特別損害、機会損 失、逸失利益、事故補償、当社製品以外の製品（本製品と 通信回線等により接続されているか否かを問いません）に 第１条（目的） 関する損傷、損失、不具合、データ損失および不良を修補 １．本規定は、弊社の製品（以下、 「本製品」といいます）に するための費用（人件費、工事費、交通費、運送費等をい 関する保証責任の取扱いについて定めるものとします。 いますが、これらに限られません）のいずれに関しても、 ２．お客様が本製品の使用を開始された時点で、お客様は本 一切の責任を負わないものとします。 規定に同意して頂いたものとし、お客様と弊社との間で本 ３．お客様が使用されるシステム・機械・装置等への本製品 の適合性はお客様自身でご確認いただくものとし、弊社は 規定の効力が有効に生ずるものとします。 これらと本製品との適合性について一切の責任を負わない 第２条（保証対象および保証期間） ものとします。 弊社は、お客様が本製品を購入された日から１年以内（以 下、 「保証期間」といいます）に本製品について以下の各号の 第５条（ソフトウェアの取扱い） いずれかに該当した場合（以下、 「不良」といいます） 、次条 １．本製品に弊社が著作権者であるソフトウェア（以下、 「本 に定める保証責任を負うものとします。 ソフトウェア」といいます）が内蔵されている場合、弊社 ①本製品の外形または内部に本製品の用途または機能を損...
-
Page 7: Signal Tower
Model : LCE - A / LCS-A Thank you for specifying the PATLITE Signal Tower for your application. Please read these instructions carefully before you perform installation, maintenance and repair. Store this manual carefully for easy reference. If you have any questions about this product, please contact PATLITE Corporation. -
Page 8: Installation
4. Dimensions ［LCE-□02A ［LCE-□M2AFB [LCS-□02A Type] Type / LCE-□M2A Type］ Type］ φ40 φ40 φ40 φ17.2 1150 [Accessory :L-angle dimension] φ17.3 φ17.3 φ17.3 1400 1350 3-M3(P=1.5) 3-M3(P=1.5) 2-φ4.2 44.5 1100 2-φ9 (Unit : mm) 5. Installation ［Mounting］ ● Drill mounting holes in the wall or panel. (See the following installation diagram.) ●... - Page 9 Flashing ● If you have any questions about simultaneous use of multiple LED Red Red wire LED Red Red wire units or other special operations, contact PATLITE Customer LED Amber Orange wire LED Amber Orange wire Service before wiring.
- Page 10 2. NPN(PNP)Transistor drive example ●LCE-□□□A Type / LCS-□02A Type［Continuous light type］ NPN Transistor ( 24V Type ) NPN Transistor 90～250V Type PNP Transistor 24V Type Continuous Continuous Power Supply External I/O Unit I/O Unit contact Fuse Yellow wire LED Red Red wire LED Red Red wire LED Amber Orange wire 24V DC...
-
Page 11: Specifications
5Lights Caution ● PATLITE Corporation disclaims all liability for any malfunction or damage occurring as a result of handling contrary to the instructions, cautions and warnings mentioned in this manual. ● Specifications may change without notice due to continual product improvement. - Page 12 B95100295 ‘14.12 NHI -12-...
