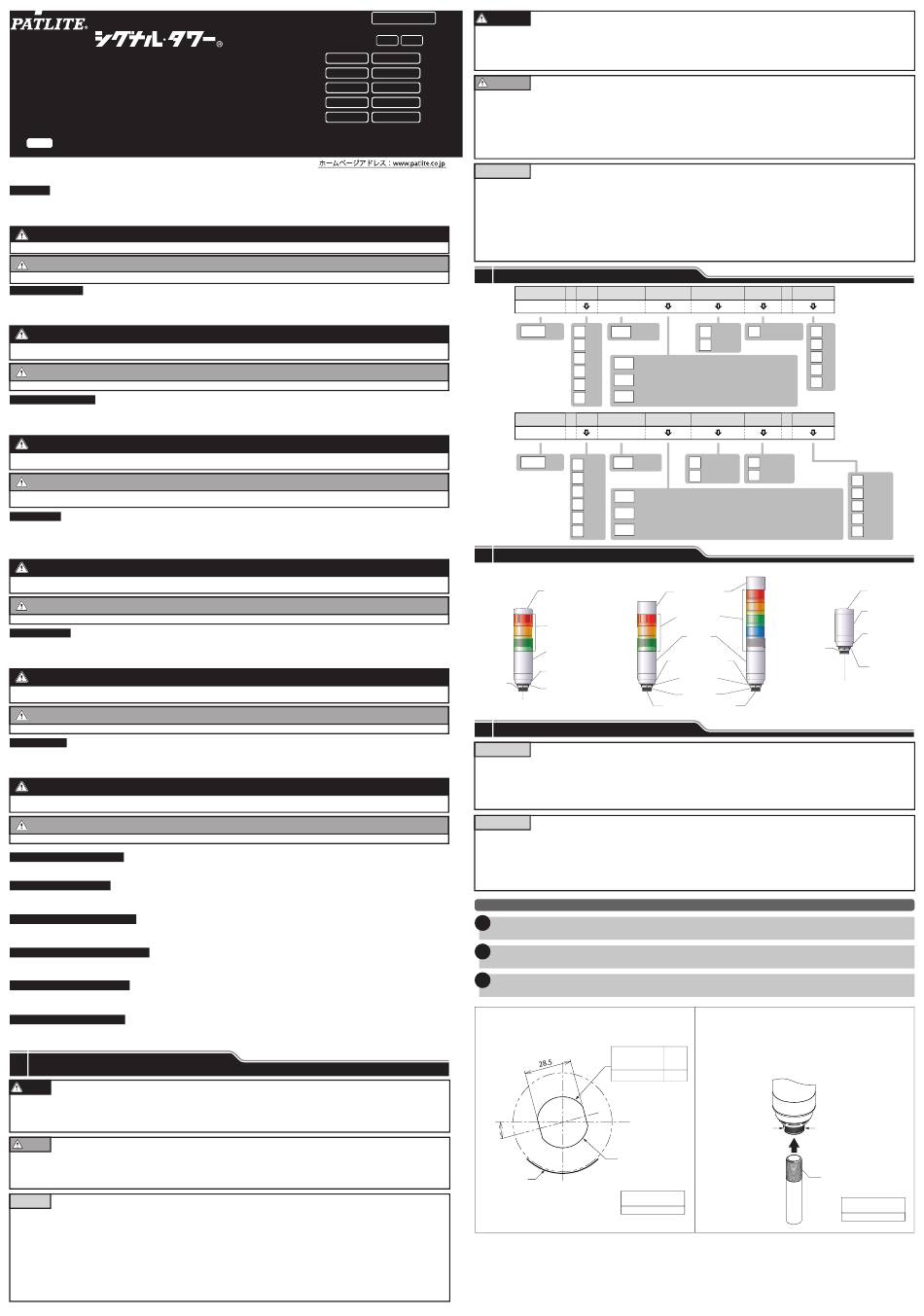

Patlite LR6-W4 Installation Manual

積 層 信 号 灯
Signal Tower
Signalturm
Tour lumineuse de signalisation Manuel d'installation
Torre di segnalazione
Torre de señal
LR 6 -W 4 / L R 6- W5 / L R 6 - W 8
TYPE
● 使用方法については、当社ホームページより総合取扱説明書をダウンロードしてご覧ください。
● Visit our homepage (www.patlite.com/) and download the Complete Operation Manual to find more about the operating method and
features.
お 客 様 へ このたびは、パトライト製品をお買い上げいただき、まことにありがとうございます。
● 本製品は、設置や配線など工事を伴う製品です。必ず専門業者へ工事を依頼してください。
● 本設置説明書は、設置や配線をおこなう専門業者向けの説明書となります。
● 設置後にご使用されるお客様には、別途「使用説明書」をご用意しております。
「使用説明書」を必ずお読みの上、ご使用ください。
警 告
「死亡または重傷などを負う可能性が想定される」内容です。
● 設置や配線は必ず専門業者へ依頼してください。感電・火災・落下などが起こる恐れがあります。
注 意
「軽傷を負う、または、物的損害の発生が想定される」内容です。
● 製品の汚れを落とすには、水で湿らせた柔らかい布を使用してください。（シンナー・ベンジン・ガソリン・油などで拭かないでください）
Notice to Customer
Thank you very much for purchasing our Patlite products.
● This product requires installation, wiring, and other related work. Be sure to ask an expert technician to perform these procedures.
● This installation manual is intended for the technician who performs the installation and wiring of the product.
● A separate user's manual is provided for customers who operate the product after installation.
Be sure to read the user's manual before operating the product.
Indicates an imminently dangerous condition: failure to follow the instructions may lead to death or
WARNING
serious injury.
● Request the installation and wiring to be accompanied by a professional contractor. If installation is done improperly, it may result in fire,
electric shock, falling, or malfunction.
Indicates a potentially dangerous condition: failure to follow the instructions may lead to slight injury or property
CAUTION
damage.
● Use a soft cloth dampened with water to clean the product. (Do not use thinner, benzine, gasoline or oil.)
Hinweis an den Kunden
Vielen Dank, dass Sie unser Patlite-Produkt erworben haben.
● Dieses Produkt erfordert Installations-, Verkabelungs- und andere Arbeiten. Bitten Sie stets einen erfahrenen Techniker, diese Arbeiten durchzuführen.
● Diese Installationsanleitung richtet sich an die Techniker, die die Installation und Verkabelung für dieses Produkt ausführen.
● Für die Kunden, die das Produkt nach der Installation verwenden, steht eine separate Bedienungsanleitung zur Verfügung.
Lesen Sie stets die Bedienungsanleitung, bevor Sie das Produkt verwenden.
Weist auf eine unmittelbar gefährliche Situation hin: Die Nichtbefolgung der Anweisungen kann zum Tod
WARNUNG
oder zu einer schweren Verletzung führen.
● Bitten Sie professionelles Fachpersonal um die Ausführung der Installation und Verkabelung. Wenn die Installation nicht ordnungsgemäß
ausgeführt wird, kann dies zu einem Feuer, Stromschlag, zum Herunterfallen oder zu einer Fehlfunktion führen.
Weist auf eine potentiell gefährliche Situation hin: Die Nichtbefolgung der Anweisungen kann zu einer leichten
VORSICHT
Verletzung oder einem Sachschaden führen.
● Verwenden Sie ein weiches Tuch, das mit Wasser angefeuchtet, um ein Produkt zu reinigen.
(Verwenden Sie keinen Verdünner, Benzin, Benzin oder Öl.)
Avis au client
Nous vous remercions d'avoir acheté notre produit Patlite.
● Ce produit nécessite une installation, un câblage et d'autres travaux connexes. Assurez-vous de faire appel à un technicien expérimenté pour
effectuer ces procédures.
● Ce manuel d'installation est destiné au technicien qui effectue l'installation et le câblage de l'appareil.
● Un mode d'emploi séparé est fourni aux clients qui utilisent le produit après l'installation.
Veillez à lire le manuel d'utilisation avant d'utiliser le produit.
Indique une situation dangereuse imminente : le non-respect de ces consignes peut entraîner la mort ou
AVERTISSEMENT
des blessures graves.
● Demandez à ce que l'installation et le câblage soient effectués en présence d'un professionnel. Si l'installation est réalisée de façon incorrecte,
il existe un risque d'incendie, de choc électrique, de chute ou de dysfonctionnement.
Indique une situation potentiellement dangereuse : le non-respect de ces consignes peut entraîner de légères
ATTENTION
blessures ou des dommages matériels.
● Utilisez un chiffon doux imbibé d'eau pour nettoyer le produit. (N'utilisez pas de diluant, d'essence, d'essence ou d'huile.)
Avviso al cliente
Grazie per aver acquistato il nostro prodotto Patlite.
● Questo prodotto richiede l'installazione, il collegamento elettrico e altri lavori. Assicurarsi di chiedere a un esperto tecnico di eseguire questi lavori.
● Questo manuale di installazione deve essere utilizzato dal tecnico che esegue l'installazione e il cablaggio elettrico del prodotto.
● Un manuale dell'utente separato è fornito per i clienti che utilizzano il prodotto dopo l'installazione.
Assicurarsi di leggere il manuale dell'utente prima di mettere in funzione il prodotto.
Indica un'imminente situazione di pericolo: il mancato rispetto delle istruzioni potrebbe causare la morte o
AVVERTENZA
lesioni gravi.
● Richiedere l'installazione e il cablaggio ad un professionista. Se l'installazione è eseguita in modo errato, può provocare un incendio, scosse
elettriche, cadute o malfunzionamenti.
Indica una potenziale situazione di pericolo: il mancato rispetto delle istruzioni potrebbe causare lesioni leggere o
ATTENZIONE
danni materiali.
● Utilizzare un panno morbido inumidito con acqua per pulire il prodotto. (Non usare diluente, benzina, benzina o olio.)
Aviso al cliente
Gracias por adquirir nuestro producto Patlite.
● Este producto requiere instalación, cableado y otros trabajos relacionados. Asegúrese de solicitar a un técnico experto la realización de estos procedimientos.
● Este manual de instalación ha sido elaborado para el técnico que lleva a cabo la instalación y el cableado del producto.
● Se proporciona por separado un manual del usuario para los clientes que usarán el producto después de la instalación.
Asegúrese de leer el manual del usuario antes de utilizar el producto.
Indica una condición de riesgo inminente: no observar estas instrucciones podría causar lesiones graves
ADVERTENCIA
o incluso la muerte.
● Solicite que la instalación y el cableado sean realizados por un contratista profesional. Si la instalación se realiza de forma incorrecta, podría
causar incendios, descargas eléctricas, caídas o un fallo de funcionamiento.
Indica una situación potencialmente peligrosa: no observar estas instrucciones podría causar lesiones leves o
ATENCIÓN
daños materiales.
● Utilice un paño suave humedecido con agua para limpiar el producto. (No use diluyente, bencina, gasolina o aceite).
設置または施工、取付業者様へ
● 設置前に本設置説明書をよくお読みの上、正しく設置してください。
● ご不明な点は、巻末に記載されている技術・相談窓口へお問い合わせください。
To Installers or Contractors
● Read this manual thoroughly before using this product to ensure correct use.
● If there are any questions concerning this product, refer to the contact information at the end of this document and contact your nearest PATLITE
Sales Representative.
Für Installateure und Fachpersonal
● Lesen Sie diese Anleitung sorgfältig, bevor Sie dieses Produkt verwenden, um die ordnungsgemäße Verwendung zu gewährleisten.
● Wenn Sie irgendwelche Fragen zu diesem Produkt haben, verwenden Sie die Kontaktinformationen am Endedieses Handbuchs und wenden Sie
sich an Ihren nächstgelegenen PATLITE-Vertriebsmitarbeiter.
Aux installateurs ou aux entrepreneurs
1
● Lisez attentivement ce manuel avant d'utiliser ce produit pour garantir une utilisation correcte.
● Si vous avez des questions concernant ce produit, reportez-vous aux coordonnées figurant à la fin de ce manuel de l'appareil et contactez votre
représentant de vente PATLITE le plus proche.
Per gli installatori o gli appaltatori
● Leggere attentamente il manuale prima di utilizzare questo prodotto per garantirne un uso corretto.
● Se vi sono domande riguardanti questo prodotto, fare riferimento alle informazioni di contatto alla fine di questo manuale e contattare il più vicino
rappresentante di vendita PATLITE.
Para instaladores o contratistas
● Lea atentamente este manual antes de utilizar este producto para asegurar un uso correcto.
● Si tiene preguntas relacionadas con este producto, consulte la información de contacto que se encuentra al final de este manual en contacto con
su representante de ventas PATLITE más cercano.
はじめにお読みください
1
(安全上のご注意）/ Read this First (Safety Precautions)
警 告
● 感電・ショート・破損を防ぐために次を守ってください。
・配線や補修(ヒューズの交換を含む)をおこなう際は、必ず非通電状態にしてください。
・本製品を適正な状態で設置してください。（ボディや各ユニットなどが破損した場合は交換してください）
● 設置や配線は必ず専門業者へ依頼してください。感電・火災・落下などが起こる恐れがあります。
注 意
● ブザーを至近距離で聞かないでください。耳を傷める恐れがあります。
● 本製品の防塵・防水性能を保つために、必ずヘッドカバー、LEDユニット、ブザーユニットを確実に取り付けた状態で使用してください。
● Oリング・防水パッキンを外した状態で使用しないでください。防水性能が低下し、故障する恐れがあります。
● 本製品を取り付けた機器の梱包や包装を外す際に、製品に引っ掛けないように注意してください。破損する恐れがあります。
お願い
● 本製品を安全重視の保安のためにご使用になる場合は、次を守ってください。
・日常点検を必ず実施してください。
・万一の故障に備え、他の機器との併用をおこなってください。
● 本製品を取り扱う際は、静電破壊防止のため、体に帯電している静電気を放電させてから作業をおこなってください。
（他の、アースされている金属部分を素手で触れると、静電気を放電させることができます）
● 製品本体に付着した汚れは、水を含ませた柔らかい布などで拭き取ってください。
（シンナー・ベンジン・ガソリン・油などで拭かないでください）
● 本製品の部品などの取扱いについては、次を守ってください。
・取外し可能箇所以外の分解はしないでください。
・本製品を改造しないでください。
・補修パーツは、総合取扱説明書もしくは弊社ホームページに記載の部品のみ交換できます。
設 置 説 明 書
Installation
Installation Manual
Installation
Installationsanleitung
Installation
Manuale di installazione Installazione
Manual de instalación Instalación
Warning
GA0010735_02
● To prevent from short-circuits, electric shock or damage, observe the following:
- Be sure the power is disconnected before replacement or repair, including the replacement of the fuse.
取 扱 配 線
- Use this product in a properly maintained condition. (Replace or repair if the body, LED unit, etc. are damaged.)
● Request the installation and wiring be performed by a professional contractor if construction work is involved. Failure to comply may result
Wiring
in fire, electric shock or falling from high places may occur.
Verkabelung
Caution
Câblage
● Avoid long exposure to the Buzzer sound from a close distance.
Cablaggio
Failure to observe this may lead from irritation to permanent damage to the ears. (Used when buzzer unit is attached.)
● In order to maintain protection of this product against dust and waterproofing performance, be sure to use the head cover, LED unit and
Cableado
buzzer unit in the condition that it was originally attached.
● Do not operate this product without the O-ring or the waterproof packing material. Failure to comply will result in lower waterproofing
performance. Possible cause of failure may occur.
● When removing covers or packing from the equipment, which is attached to this product, be careful not to snag the product.
Failure to comply may result in damage to the product.
Notice
● To ensure proper safety while using this product, observe the following:
- Perform periodic pre-maintenance.
- As a precaution against problems occurring, use this product together with other equipment.
● Be sure to discharge any static electricity from the body before handling static sensitive parts of this product.
(To prevent damage from static electricity, touch hands or other body parts to metals or an earth ground to discharge the body from static charge.)
● Use a soft cloth moistened with water when the LED Unit or body must be cleaned up. (Do not use thinner, benzine, gasoline or oil.)
● To ensure safety when this product is installed onto equipment, observe the following:
- Do not remove parts beyond those designed to be removed from this product.
- Do not modify or disassemble this product.
- Use only the specified replacement parts listed in the Complete Operation Manual or on our website.
2
型式構成/ Model Number Configuration
型式
L R6
サイズ
LR6
● 組み合わせによりお選びいた
だけない型式があります。
詳細は当社ホームページをご
確認ください。
Model
L R6
size
LR6
● Some models are not available
in certain combinations.
Please check our website for
details.
3
各部の名称/ Part Names
■ LR6-302W4NW
ヘッドカバー
Head Cover
LED ユニット
LED Unit
ボディ
Body
直付けブラケット
Direct Mount Bracket
M30×1.5
1/2 インチ NPT めねじ
1/2" NPT Internal Threads
4
取付方法/ Installation
お願い
● 取付場所は、次を満たすようにしてください。
・振動が少ないこと
・十分な強度があること
・平らな場所であること
● 製品は必ず正立状態で取り付けてください。
● やむを得ず凹凸のある場所に取り付ける場合で、かつ防水性能が必要な場合は、製品と取付面の隙間にシーリング処理を施してください。
Notice
● The following requirements are necessary for proper installation:
- Install this product where excessive vibration is not present.
- Install this product on a sturdy surface.
- Install this product on a level surface.
● Only install this product in an upright position.
● When the installation location is unavoidably irregular and waterproof performance is required, use a sealant between the product and
the installation surface.
一般的な取付方法 / Basic Mounting Instruction
1
製品の取付位置に取付け穴をあける。 （取付寸法図または取付図を参照してください。 ）
Make mounting holes for the product. (Refer to the compatible installation figure or mounting dimensional drawing.)
2
配線を配線穴に通します。
Run the wiring through the distribution hole.
3
付属のナットで製品を固定します。
Secure the product with the nuts and screws included.
■ 取付寸法図 （M30ナット取付）（単位：mm）
Mounting Dimensional Drawing (M30x1.5 Installation) (Unit : mm)
15°
銘板位置
Nameplate
Position
取付け・配線仕様 ブザー有無
段数 定格電圧
-
0 2
02 B
Ø60 0 段 24V DC ブザー有
（空欄）
1 N ブザー無
1 段
2
2 段
W4
直取付け (M30 ナット取付け ) ・ M12 コネクタ 4 ピン
3
3 段
W5 直取付け (M30 ナット取付け ) ・ M12 コネクタ 5 ピン
4
4 段
W8
5 直取付け (M30 ナット取付け ) ・ M12 コネクタ 8 ピン
5 段
Tiers Rated Voltage Mounting ・ Wiring Buzzer
-
0 2
02 B With Buzzer
Ø60 24V DC
0 tiers
Blank
N
No Buzzer
1
1 tier
2
2 tiers
W4
Direct mounting (Mounting with M30 Nut) ・ M12 connector 4-pin
3
3 tiers
W5 Direct mounting (Mounting with M30 Nut) ・ M12 connector 5-pin
4
4 tiers
W8
5 Direct mounting (Mounting with M30 Nut) ・ M12 connector 8-pin
5 tiers
■ LR6-302W5BW
ブザーユニット
Buzzer Unit
LED ユニット
LED Unit
ボディ
Body
直付けブラケット
Direct Mount Bracket
M30 ナット
M30 Nut
M30 ナット
M30×1.5
M30 Nut
1/2 インチ NPT めねじ
1/2" NPT Internal Threads
■ 取付図（1/2インチNPTポール取付）（単位：mm）
Installation Figure (1/2" NPT Installation Figure) (Unit: mm)
A の部分を支えながら 1/2" NPT を取り付けてください。
守らないと製品が破損する恐れがあります。
取付穴 ナット
While holding part 'A', install the 1/2" NPT.
Mounting Hole Nut
Failure to comply may result in damage.
Ø31 M30
配線口
Distribution Hole
推奨締付トルク
Recommended Torque
4.5 N m
ボディ色 LED ユニット色
-
W オフホワイト R 赤
Y 黄
G 緑
B 青
C 白
上から順に、左詰めで表示。
Body Color LED Unit Color
-
※1 日本では販売していません。
Not sold in Japan.
W
Off-white
※1
K
Black
R Red
Y
Amber
G
Green
B
Blue
C
White
From top to bottom
■ LR6-502W8BW ■ LR6-02W8NW
ヘッドカバー
Head Cover
ボディ
Body
直付け
ブラケット
M30×1.5
Direct Mount
Bracket
M30 ナット
M30 Nut
1/2 インチ NPT めねじ
1/2" NPT Internal Threads
A A
1/2" NPT
推奨締付トルク
Recommended Torque
2.25 N m
