Canon imagePRESS Server G100 Installation Procedure page 25

設置手順 > PS ユニットの取付け

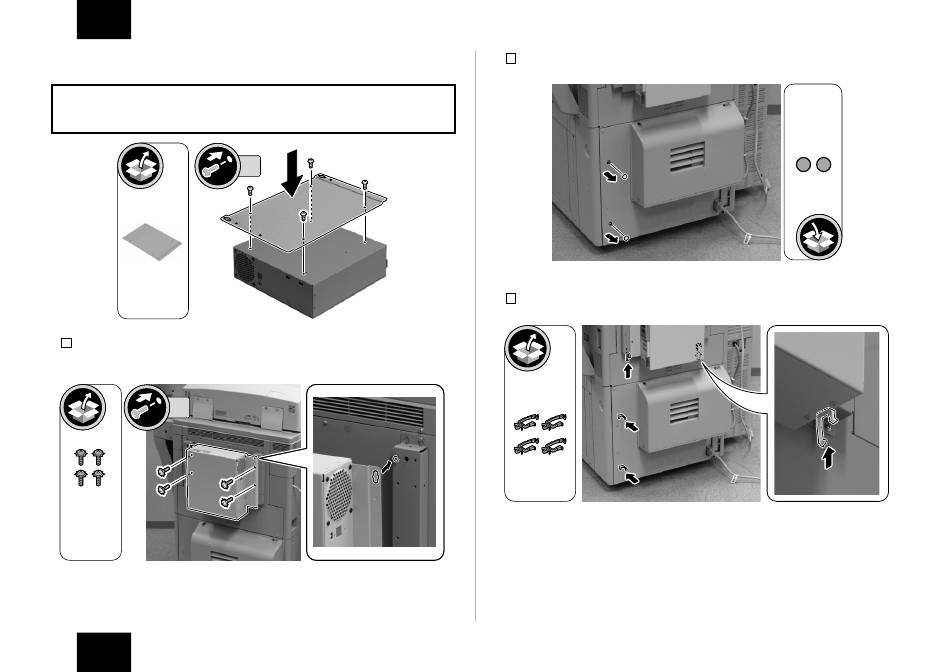

7) PS ユニット固定板を取付ける。
・ ビス 4 本 ( 手順 6) で外したビス )
注意 :
取付ける向きを間違えないこと。
8) 手順 5) で取付けた段ビス (M4) 2 本に PS ユニットを掛けて取付ける。
・ 歯付き座金付ビス ( バインド ; M4 x 8) 4 本
4x
歯付き
座金付ビス
バインド; M4x8
設置手順 > PS ユニットの取付け
4x
F-1-24
9) 後下カバーの目隠しシール 2 枚を剥す ( 剥した目隠しシールは使用しない )。
10) ワイヤサドル 4 個を取付ける。
F-1-25
25
F-1-26
F-1-27
25
