Canon imagePRESS Server G100 Installation Procedure page 23

設置手順 > PS ユニットの取付け

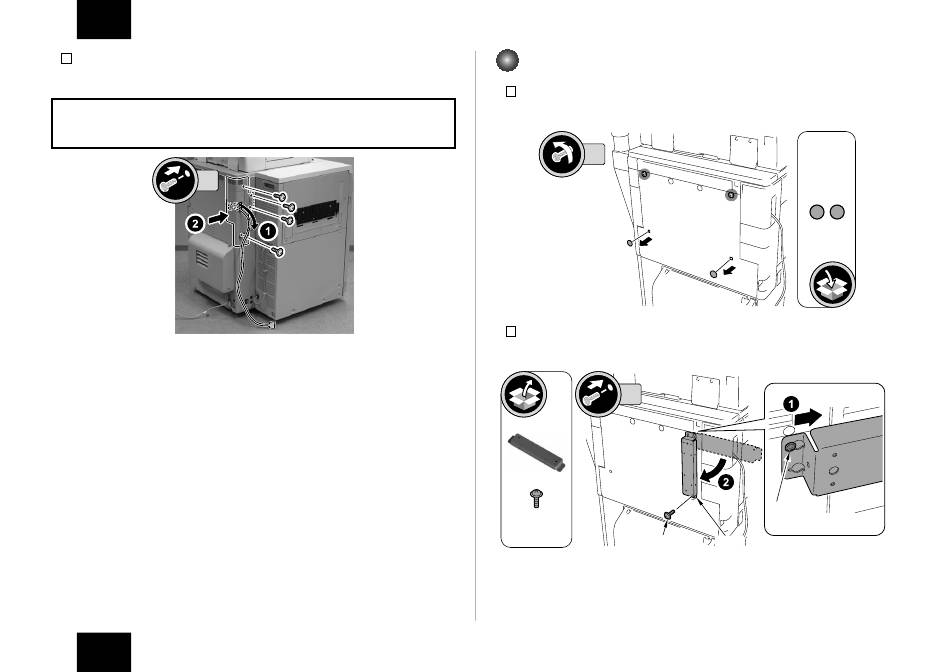

13) インターフェースケーブルをボックス左カバーの穴に通して、 ボックス左カバーを取付ける。
・ ビス 4 本
注意 :
ボックス左カバーを取付ける際は、 ケーブル類を挟まないように注意すること。
4x
設置手順 > PS ユニットの取付け
1) 後上カバーの目隠しシール 2 枚を剥し、 ビス 2 本を緩める ( 剥した目隠しシールは使用し
2) 手順 1) で緩めたビス ( 右側 ) に支持板を掛けて、 矢印方向に取付ける。
F-1-17
・ ビス (TP; M3 x 6) 1 本
PS ユニットの取付け
ない )。
2x
1x
TP
M3x6
ビス
23
F-1-18
ビス
支持板
F-1-19
23
