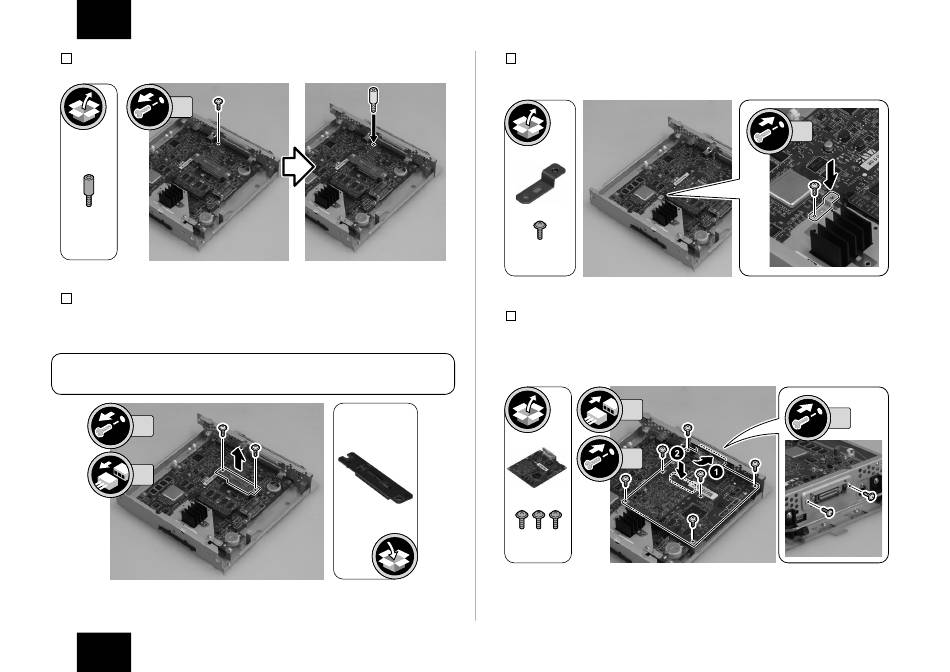

設置手順 > オープン I/F 基板の取付け
5) ビス 1 本を外し、 カードスペーサーと付替える ( 外したビスは手順 8) で使用する )。
1x
6) バイパス基板を外す ( 外したバイパス基板は使用しない )。
・ ビス 2 本 ( 外したビスは手順 8) で使用する )
・ コネクタ 1 箇所
メモ :
外したバイパス基板はユーザーに渡し、 保管して頂くこと。
2x
1x
設置手順 > オープン I/F 基板の取付け
7) オープン I/F 基板取付け板を取付ける。
・ ビス (TP; M3 x 6) 1 本
TP
M3x6
F-1-10
8) オープン I/F 基板を取付ける。
・ コネクタ 1 箇所
・ ビス 5 本 ( 手順 4)、 5)、 6) で外したビスを使用する )
・ ビス (TP; M3 x 6) 3 本
TP
M3x6
F-1-11
1x
1x
6x
21
F-1-12
2x
F-1-13
