Summary of Contents for ARDESTO IH-2000-CBN1B

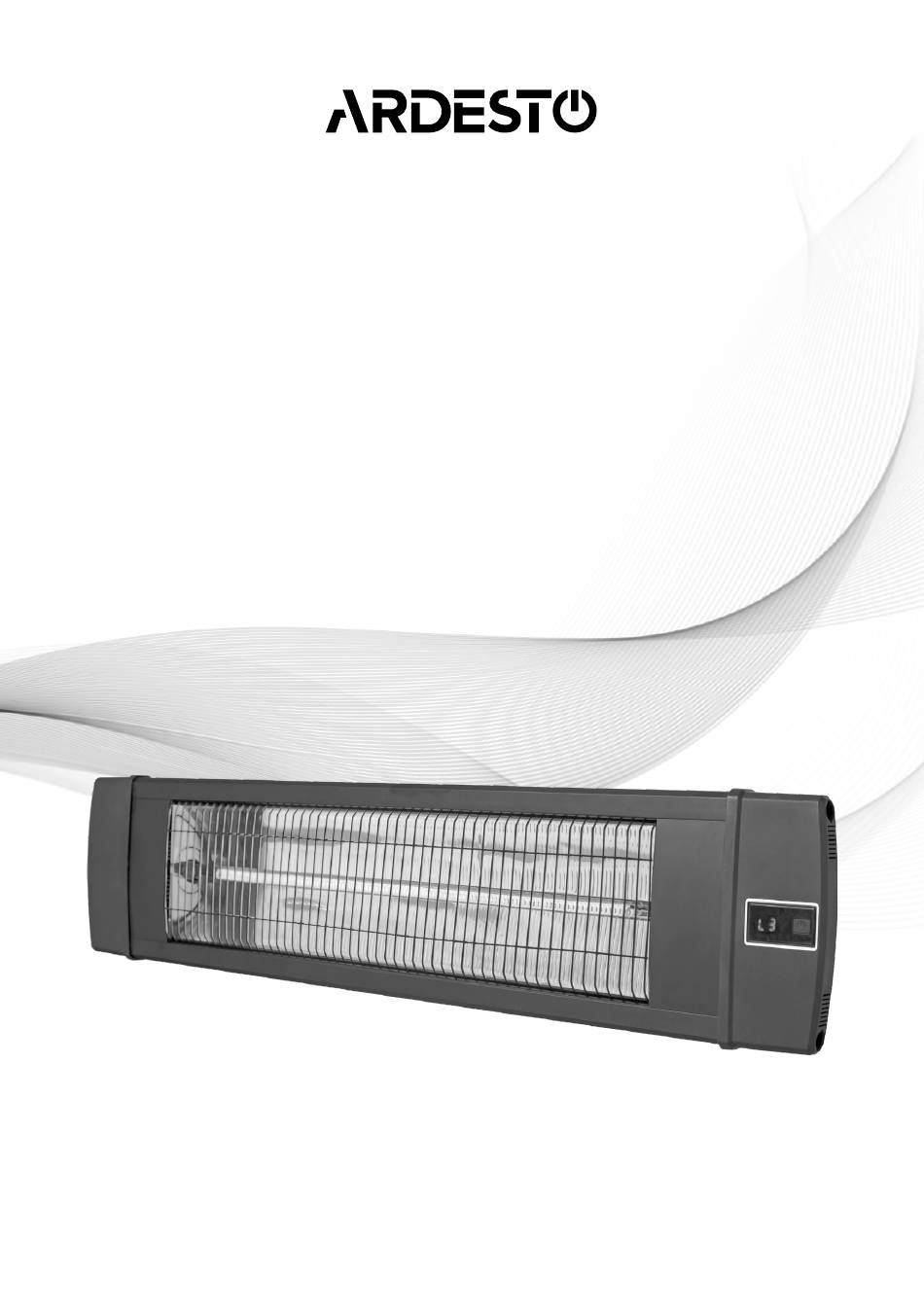

- Page 1 ОБІГРІВАЧ ІНФРАЧЕРВОНИЙ Інструкція з експлуатації ОБОГРЕВАТЕЛЬ ИНФРАКРАСНЫЙ Инструкция по эксплуатации CEILING OR WALL-MOUNTED INFRARED HEATERS Instruction manual IH-2000-CBN1B, IH-2500-CBN1B...
- Page 2 КОМПЛЕКТАЦІЯ: Обігрівач інфрачервоний – 1 шт. Пульт дистанційного керування – 1 шт. Інструкція з експлуатації – 1 шт. Гарантійний талон (доданий в інструкцію) – 1 шт. Набір кріплень для настінного монтажу (кількість і тип уточнюйте у фір- ми-продавця)
-
Page 3: Технічні Характеристики
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: Номінальна потужність: 2000 Вт □ 2500 Вт □ 3000 Вт □ Напруга живлення: 220-240 В Нагрівальний елемент: Вуглецева лампа нагрівання (10,000 годин) Дзеркальний алюміній (98% відображення, Рефлектор: що запобігає втраті тепла) Розміри: 879 x 195.3 x 84.7 мм 4 рівні... -
Page 4: Застережні Заходи
Дозволяється розбирати тільки для заміни лампи. Внутрішні частини не під- лягають обслуговуванню користувачами. ЗАСТЕРЕЖНІ ЗАХОДИ: ДЛЯ ЗМЕНШЕННЯ РИЗИКУ ПОЖЕЖІ, УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ АБО ТРАВМУВАННЯ: 1. Крихкі деталі (скляна лампа). Поводьтеся обережно під час розпакування, переміщення та встановлення приладу. 2. Прилад необхідно від’єднати від джерела живлення під час встановлення, обслуговування, а... - Page 5 11. Користувачі можуть вмикати/вимикати прилад тільки за умови, що він був правильно встановлений та розміщений у звичайному робочому положенні, і вони були ознайомлені з правилами щодо безпечного використання приладу та зрозуміли можливі небезпеки. Діти не повинні підключати, вмикати або регулювати прилад або виконувати технічне обслуговування, в...
- Page 6 Таблиця 1. Електричні характеристики Номі- Запо- Діапазон Модель нальна Напруга Струм біжник частот потужність (мінімум) 2000 2000 Вт 220-240 В 8.7 A 50/60 Гц 13 A 2500 2500 Вт 220-240 В 10.9 A 50/60 Гц 13 A 3000 3000 Вт 220-240 В...
- Page 7 Висота встановлення та інтенсивність роботи мають відповідати призначен- ню обігрівача. Встановіть обігрівач на меншій висоті в місцях, призначених для низьких фізичних навантажень (наприклад, біля місць для сидіння) або на ділянках, які піддаються сильному потоку повітря (на вулиці або біля відчинених дверей). Встановіть...
- Page 8 ВСТАНОВЛЕННЯ: Малюнок 2: Правильне встановлення на стіні/стелі Мінімум 500 мм Не встановлюйте обігрівач так, щоб він був спрямований безпосеред- ньо вниз. Забезпечте принаймні 500 мм вільного простору до стелі або інших об’єктів. Встановлюйте на висоті від 2,4 до 3,5 м над підлогою. Електричні...
- Page 9 Малюнок 3: Встановлення з використанням підставки Прилад можна встановити на підставці (не входить до комплекту і купується окремо). Встановлення здійснюється за допомогою кронштейнів, показаних на малюнку. Обігрівач підтримує функцію «tip over», яка зменшує потужність обігріву в разі виявлення кута, що перевищує 45°. ПОПЕРЕДЖЕННЯ: •...
-
Page 10: Перед Використанням
ПЕРЕД ВИКОРИСТАННЯМ: Під час першого використання або якщо обігрівач не використовувався протягом тривалого періоду часу прилад може виділяти запах або пару. Це нормально. ВИКОРИСТАННЯ ПУЛЬТА КЕРУВАННЯ: Керування здійснюється за допомогою пульта, що постачається разом із обі- грівачем. Вставте 2 батарейки AAA в пульт дистанційного керування. Функціональні... -
Page 11: Вирішення Проблем
Всі пульти дистанційного керування працюють на однаковій частоті, тому можна використовувати один пульт для декількох обігрівачів. Функція обмеження робочого часу: користувачі можуть налаштувати процес запуску протягом тижня (7 днів). Датчик чорної лампи: протягом певного періоду часу датчик відреагує на раптове зниження температури (наприклад, температура знизиться на... -
Page 12: Технические Характеристики
КОМПЛЕКТАЦИЯ: Обогреватель инфракрасный - 1 шт. Пульт ДУ - 1 шт. Инструкция по эксплуатации - 1 шт. Гарантийный талон (добавлен в инструкцию) - 1 шт. Набор крепежей для настенного монтажа (количество и тип уточняйте у фирмы-продавца) ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Номинальная мощность: 2000 Вт... -
Page 13: Меры Безопасности
МЕРЫ БЕЗОПАСНОСТИ ПРОЧТИТЕ ИНСТРУКЦИЮ И СОХРАНИТЕ ЕЕ ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ. Нарушение этой инструкции приведет к потере гарантии. Это устройство может быть источником возможного удара электрического тока. Разрешается разбирать только для замены лампы. Внутренние части не под- лежат обслуживанию пользователями. МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ СНИЖЕНИЯ РИСКА ПОЖАРА, УДАРА ЭЛЕК- ТРИЧЕСКИМ... - Page 14 использоваться детьми или лицами с пониженными физическими, сен- сорными или умственными возможностями или отсутствием опыта или знаний, независимо от того, получили ли они инструкции или находятся под наблюдением. Детей следует держать подальше и не оставлять у устройства без присмотра. 11. Работники могут включать / выключать прибор только при условии, что он...
- Page 15 ИНФОРМАЦИЯ ОБ ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРАХ: Установку может осуществлять только компетентный персонал или квалифи- цированный электрик в соответствии с национальными правилами. Любые штекеры, розетки и выключатели, предназначенные для использования на открытом воздухе, должны соответствовать классу защиты от проникновения воды не ниже, чем IP55. Таблица...
- Page 16 Средняя волна характеризуется сосредоточением тепла по центру. При таких условиях тепло интенсивно рассеивается за пределы центрального пучка. Зона обогрева увеличится в размерах, если установить обогреватель выше над полом, но температура нагрева будет ниже. Высота установки и интенсивность работы должны соответствовать назначе- нию...
- Page 17 УСТАНОВКА: Рисунок 2: Правильная установка на стене/потолке Минимум 500 мм Не устанавливайте обогреватель так, чтобы он был направлен не- посредственно вниз. Обеспечьте по крайней мере 500 мм свободного пространства к потолку или другим объектам. Устанавливайте на высоте от 2,4 до 3,5 м над полом. Электрические соединения должны находиться...
- Page 18 Рисунок 3: Установка с использованием подставки Прибор можно установить на подставке (не входит в комплект и приобрета- ется отдельно). Установка производится с помощью кронштейнов, указанных на рисунке. Обогреватель поддерживает функцию «tip over», которая уменьшает мощ- ность обогрева в случае обнаружения угла, что превышает 45°. ПРЕДУПРЕЖДЕНИЯ: •...
-
Page 19: Перед Использованием
ПЕРЕД ИСПОЛЬЗОВАНИЕМ: При первом использовании или если нагреватель не использовался в тече- ние длительного периода времени прибор может выделять запах или пар. Это нормально. ИСПОЛЬЗОВАНИЕ ПУЛЬТА: Управление осуществляется с помощью пульта, поставляемого вместе с на- гревателем. Вставьте 2 батарейки AAA в пульт дистанционного управления. Функциональные... -
Page 20: Уход За Прибором
Все пульты дистанционного управления работают на одинаковой частоте, поэтому можно использовать один пульт для нескольких обогревателей. Функция ограничения рабочего времени: пользователи могут настроить процесс запуска в течение недели (7 дней). Датчик черной лампы: в течение определенного периода времени датчик от- реагирует... -
Page 21: Technical Information
EQUIPMENT: Infrared heater - 1 pc. Remote control - 1 pc. Operating instructions - 1 pc. Warranty card (added to the instructions) - 1 pc. A set of brackets for wall mounting (check the quantity and type with the vendor) TECHNICAL INFORMATION: Rated Power: 2000W □... -
Page 22: Electrical Equipment
ELECTRICAL EQUIPMENT: Waste electrical products should not be disposed of with household waste. Please recycle where facilities exist. The product complies with Safety Standards EN60335-2-30, RoHS and EMC EN 50336 and EN 62233. These cover the essential requirements of EEC Directives 2006/42/EC, 2011/65/EC and 2004/108/EC. -
Page 23: Electrical Information
9. DO NOT use the heater to ignite materials. 10. This heater must only be used for the heating of people outdoors or indoors in an unenclosed space. The heater is not to be used by children or persons with reduced physical, sensory or mental capabilities, or lack of experience or knowledge, regardless of whether they have been given instruction or are under supervision. -
Page 24: Mounting Position
Table 1. Electrical Specification Model Rated Power Voltage Current Frequency Fuse (Minimum) 2000 2000W 220-240V 8.7A 50/60Hz 2500 2500W 220-240V 10.9A 50/60Hz 3000 3000W 220-240V 50/60Hz The mounting position of the unit must ensure that any mechanical damage to the flexible cable is unlikely. Any exposed flexible cable is to hang down (not tied UP) and must have adequate clearance from the heater to prevent scorching or damaging the cable. - Page 25 Mediumwave Infrared heat is characterised by a strong central beam that dissi- pates to a gentler intensity heated area outside the central beam. The zone heated by heater will increase in size the higher the heater is installed from the floor, but the warmth experienced from the heater will be lower. The mounting height and intensity should reflect the intended use of the heater.
-
Page 26: Installation
INSTALLATION: Diagram 2: Correct Wall / Ceiling Position... - Page 27 Diagram 3: Installation using a stand The heater may be installed on its own stand (available separately). Installation is easy using the brackets supplied following the diagrams below. The heater incorporates a tip-over function which will cut the power if the unit detects an angle greater than 45°.
-
Page 28: Initial Use
INITIAL USE: The unit may emit odour or vapour on initial use or if heater has not been used for an extended period. This is normal. OPERATION BY REMOTE CONTROLLER: The heater is operated from the remote control supplied with the heater. Insert 2 x AAA Alkaline batteries into the remote control. -
Page 29: User Maintenance
With working time limitation function: End users can set up the running procedure within a week(7days) With black bulb sensor: During a certain period of time, the temperature of the sensor will be induced to a sudden drop in temperature (for example, the temperature will drop by 3 degrees within 1min), and the product will be turned on automatically. - Page 30 Table for information requirements for electric local space heaters Model identifier(s): Item Symbol Value Unit Item Unit Type of heat input, for electric storage local Heat output space heaters only (select one) Nominal Manual heat charge control Pnom [no] heat output with integrated thermostat Minimum Manual heat charge control...
- Page 31 With distance control [no] option With adaptive start control [no] With working time [yes] limitation With black bulb sensor [yes] Remark: For electric local space heaters, the measured seasonal space heating energy efficiency ηs cannot be worse than the declared value at the nominal heat output of the unit.
- Page 32 Для нотаток __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________...
- Page 33 Для нотаток __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________...
- Page 34 Умови гарантії: Условия гарантии: Warranty conditions: Завод гарантує нормальну роботу Завод гарантирует нормальную The plant guarantees normal operation виробу протягом 24 місяці з моменту работу изделия в течение 24-х месяцев of the product within 24 months from його продажу за умови дотримання с...
-
Page 35: Гарантійний Талон
ГАРАНТІЙНИЙ ТАЛОН Шановний Покупець! Вітаємо Вас з придбанням приладу торго- вельної марки ARDESTO, який був розроблений та виготовлений у відповідності до найвищих стандартів якості, та дякуємо Вам за те, що Ви обрали саме цей прилад. Просимо Вас зберігати талон протягом гарантійного періоду. При... - Page 36 Інформація про виріб Виріб Модель Серійний номер Інформація про продавця Назва торгової організації Адреса Дата продажу Штамп продавця Талони на гарантійне обслуговування Талон № 3 Штамп продавця Дата звернення Причина пошкодження Дата виконання Талон № 2 Штамп продавця Дата звернення Причина...
