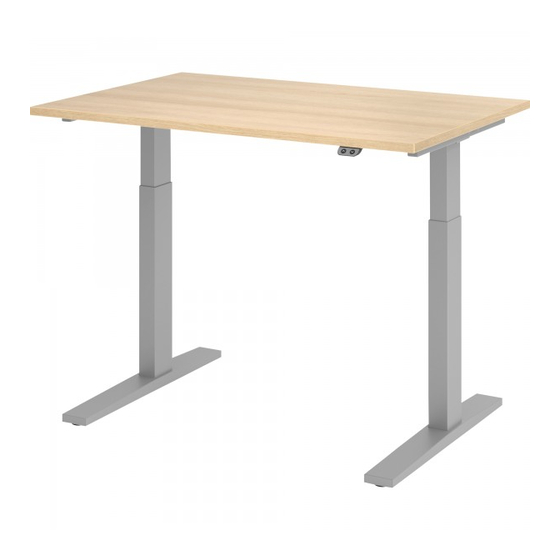

Hammerbacher VXMKA Assembly Instructions Manual
Hide thumbs
Also See for VXMKA:
- Operating instructions manual (40 pages) ,
- Assembly instructions manual (44 pages)
Advertisement
Quick Links
Montageanleitung
Assembly instructions
VXMKA
DE
EN
Technische Daten
Technical specifi cations
Typenschilder
Identifi cation Sticker
EG Konformitätserklärung
Declaration of conformity
Montageanleitung
Operating instructions
Reset
Reset
PDF
04/2021
MKAIDI_XMKA_01_114309
1
VXMKA
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Hammerbacher VXMKA
Summary of Contents for Hammerbacher VXMKA
- Page 1 Montageanleitung Assembly instructions VXMKA Technische Daten Technical specifi cations Typenschilder Identifi cation Sticker EG Konformitätserklärung Declaration of conformity Montageanleitung Operating instructions Reset Reset 04/2021 MKAIDI_XMKA_01_114309 VXMKA...
- Page 2 Technische Daten / Technical specifications VXMKA Baujahr / Year of construction 2021 Ursrpungsland / Production country China System 1- stufig / step Material Stahl & Kunststoff / Steel and plastic Hub (max.) / Stroke (max.) 50 cm Belastbarkeit dynamisch/statisch (max.) 60/100 kg Load capacity dynamic/static (max.)
- Page 3 Technische Daten / Technical specifications VXMKA 1200 / 1600 / 1800mm 800mm 1128 / 1528 / 1628 mm 586 mm 270 mm 370 mm 878 / 1278 / 1478 mm 738mm Tischhöhe / Table Height 70 - 120 cm Gestelltiefe / Frame Depth...
- Page 4 Typenschilder / Identifi cation Sticker Hersteller / Manufacturer Hammerbacher GmbH Daimlerstrasse 4-6 D - 92318 Neumarkt Hammerbacher GmbH Daimlerstraße 4+6 Serie: VXMKA 92318 Neumarkt Baujahr: 2021 Z1A1115750002 Germany 220 -240 V, 50-60Hz, 1,5 A Duty Cycle: 1 min on/ 9 min off...
- Page 5 Name und Adresse des Bevollmächtigten für die Zusammenstellung der Dokumentation. Name and address of the authorised person for the composition of documentation. Bernhard Hammerbacher, Daimlerstr. 6, 92318 Neumarkt/OPf. Unterschrift kann auf Verlangen vorgezeigt werden. The signature is only available in the original and can be presented on request.
- Page 6 Montageanleitung VXMKA ③ Operating instructions Rechts Manuel d‘exploitation ⑧ Istruzioni per l‘uso Manual de instrucciones ⑩ Provozní návod ⑩ ⑦ ② Links ⑥ ⑦ ⑥ LXMKA/** LKAK**/5 ③ 2x⑦ 2x ⑩ ② Links Rechts 113978 113980 2x ⑥ 1063 / 1463 / 1663 mm...
- Page 7 8x Ⓐ 1x Ⓚ M6x15mm SW 5 SW 5 ⑥ 4x Ⓐ ⑥ 4x Ⓐ ⑦ ⑦ 4x Ⓑ 1x Ⓛ M6x10mm SW 4 ⑦ 2x Ⓑ ⑦ Links ② SW 4 ③ Rechts VXMKA...
- Page 8 8x Ⓘ 8x Ⓙ 4x Ⓘ 109806 M6 x25mm 4x Ⓙ 4x Ⓘ 4x Ⓙ 12x Ⓒ 6x Ⓒ 6x Ⓒ 6,3 x 19mm Ⓒ VXMKA...
- Page 9 6x Ⓗ 5 x60 mm 6x Ⓗ 2x Ⓓ 2x Ⓓ 5 x 25mm ⑧ ⑧ ④ ④ Rechts oder Links 3x Ⓕ 3x Ⓕ ④ 3 x 20mm VXMKA...
-
Page 10: Fehlerbehebung / Troubleshooting
Initialize restart. Sollte Ihr Problem nicht in der obigen Liste behandelt sein, setzen Sie sich bitte mit dem Kundendienst in Verbindung. If your problem couldn´t be solved or is not listed here, please contact your customer service for further advise. VXMKA... - Page 11 The control unit with the "Gyrosensor" must be in a horizontal position and screwed tight! Please carry out "Reset" now. Carry out a "Reset" at regular intervals - at least 1 x per month. VXMKA...
- Page 12 Deutsch RESET - VXMKA Pfl icht vor Inbetriebnahme Stand 02/2021 Vor Inbetriebnahme muss der Tisch • an seiner richtigen Position stehen, • das Steuergerät mit dem "Gyrosensor" muss sich in einer horizontalen Position befi nden und fest verschraubt sein lt. Montageanleitung, •...
- Page 13 Englisch RESET VXMKA obligations prior to initial operation Stand 02/2021 Before initial operation the table • must be in the correct position, • the control unit with the "Gyrosensor" must be in a horizontal position and screwed tight according to the assembly instructions, •...
