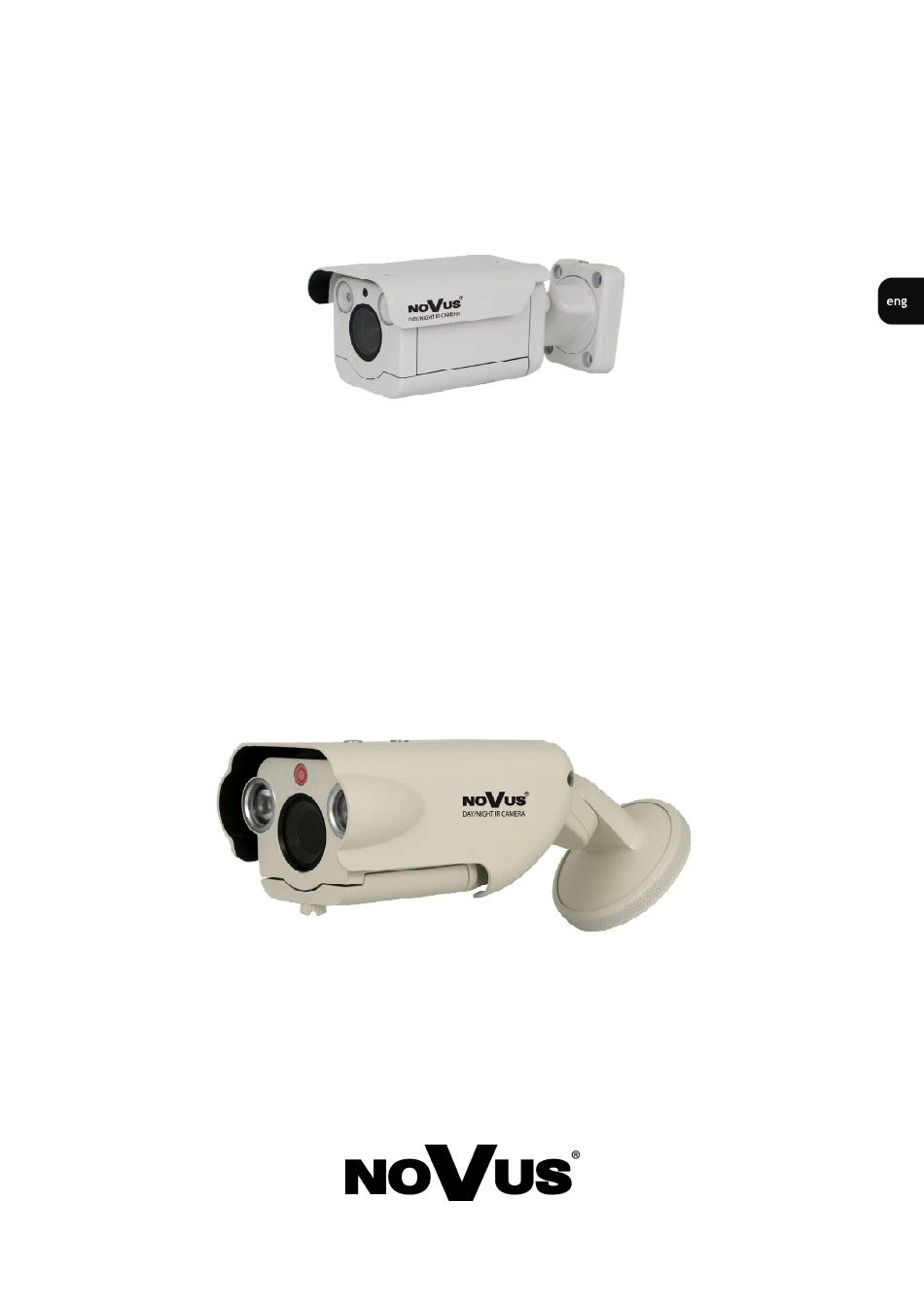

Page 1

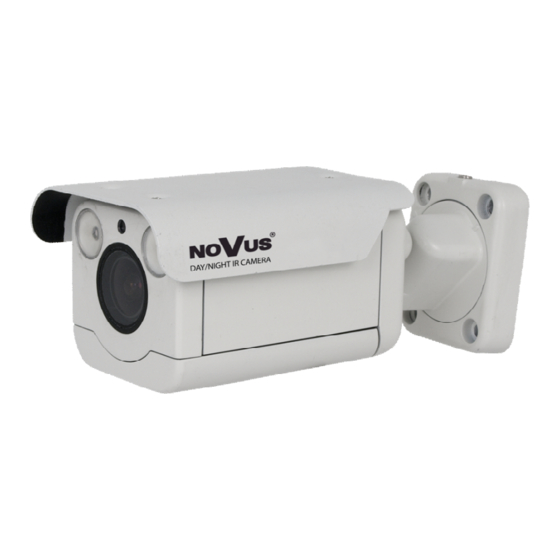

’s m a n u a l NVC-FDN3309H/IR NVC-FDN3310H/IRH-2...
Page 2
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 ver. 1.0 - User’s manual INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC.
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 ver. 1.0 - User’s manual SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
Page 4
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 ver. 1.0 - User’s manual SAFETY REQUIREMENTS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from a power sources with unknown parameters, unstable or not meeting producer’s requirements;...
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 ver. 1.0 - User’s manual FOREWORD INFORMATION 1. PACKAGE CONTENTS Video camera, User’s manual, Allen key, Screws, 3 pcs. (NVC-FDN3310H/IRH-2), 4 pcs. (NVC-FDN3309H/IR), Dielectrial paper pad. If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back in to the original box.
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 ver. 1.0 - User’s manual FEATURES AND SPECIFICATION 3. FEATURES AND SPECIFICATION 3.1. Specification NVC-FDN3309H/IR NVC-FDN3310H/IRH-2 MODEL IMAGE 1/3” SONY SUPER HAD II CCD imager Pick-up Element Number of Effective Pixels 976 (H) x 582 (V) 650 TVL - color mode, 700 TVL - B/W mode Horizontal Resolution 0.01 lx/F=1.2 - color mode...
Page 7
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 ver. 1.0 - User’s manual FEATURES AND SPECIFICATION 3.2. Dimensions NVC-FDN3309H/IR NVC-FDN3310H/IRH-2 3.3. View of the camera, layout of the camera items Mounting bracket Shield Screw Shield NVC-FDN3309H/IR Photovaristor High PowerIR LED Front Window Bottom Cover Bracket Screw...
Page 8
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 ver. 1.0 - User’s manual FEATURES AND SPECIFICATION NVC-FDN3309H/IR Mounting bracket Screw Connector Screw Lens zoom lever Lens focus lever OSD setup joystick Video Out Port NVC-FDN3310H/IRH-2 Additional Video Out Port IR illumination adjustment OSD setup joystick Side...
(NVC-FDN3310H/IRH-2) or 4 (NVC-FDN3309H/IR) screws and put the cables in main hole or in troughs. Attach the camera connector to the mounting bracket and screw the locking ring clockwise (NVC-FDN3310H/IRH-2). Attach the camera connector to the mounting bracket and screw the mounting bracket screw ...
Page 10
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 ver. 1.0 - User’s manual SETTINGS 5. SETTINGS Camera features the OSD menu. A joystick dedicated for navigation and changing the settings is located at the camera’s bottom control panel, available after loose cabin door screw. Available joystick movements and commands associated with these, are listed below: In order to enter the menu please press the joystick, executing the SET command.
Page 11
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 ver. 1.0 - User’s manual SETTINGS 5.1.1. LENS submenu This submenu allows for setting the lens parameters. Because of used lens, settings in this submenu don’t affect on displaying screen. Please let it in default option - MANUAL.
Page 12
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 ver. 1.0 - User’s manual SETTINGS ATW FRAME Determines the ATW range with respect to the fundamental range. A higher value than x1.00 extends the ATW range at lower and higher colour temperature. ENVIRONMENT Selects INDOOR or OUTDOOR. Their ATW is optimized for the limited application.
Page 13
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 ver. 1.0 - User’s manual SETTINGS SHARPNESS (0-255) Increases or decreases the sharpness of the picture. Too high sharpness can make the image too harsh and show more noise as well as line flicker at the edge of object in the picture.
Page 14
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 ver. 1.0 - User’s manual SETTINGS COLOR (1-8) sets the colors of the masking frames.: red, green, blue, yellow, cyan, magneta, white, black; TRANSP. Transparency rate for the mask can be adjusted. 0.00 - Mask is fully transparent and not visible.
Page 15
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 ver. 1.0 - User’s manual SETTINGS 5.1.10. NR (Noise Reduction) submenu This submenu allows for changing digital noise reduction settings. After selecting ON press the SET please, to display submenu allowing for adjustment of the digital noise reduction level, as depicted below.
Page 17
ł u g i NVC-FDN3309H/IR NVC-FDN3310H/IRH-2...
Page 18
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 Instrukcja obsługi wer. 1.0 INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
Page 20
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA 11. W celu uniknięcia uszkodzenia urządzenia, cały tor wizyjny powinien być wyposażony w prawidłowo wykonane układy ochrony przed zakłóceniami, przepięciami i wyładowaniami atmosferycznymi. Zalecane jest również stosowanie transformatorów separujących. 12. Instalacja elektryczna zasilająca kamerę powinna być zaprojektowana z uwzględnieniem wymagań...
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3. DANE TECHNICZNE 3.1. Specyfikacja NVC-FDN3309H/IR NVC-FDN3310H/IRH-2 MODEL OBRAZ matryca CCD, 1/3” SONY SUPER HAD II Przetwornik obrazu Liczba efektywnych pikseli 976 (H) x 582 (V) 650 TVL - tryb kolorowy, 700 TVL - tryb czarno-biały Rozdzielczość...
Page 23
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.2. Wymiary NVC-FDN3309H/IR NVC-FDN3310H/IRH-2 3.3. Wygląd i rozmieszczenie elementów kamery Uchwyt mocujący Śruba daszka przeciwsłonecznego Daszek przeciwsłoneczny NVC-FDN3309H/IR Czujnik światła Diody IR LED wysokiej mocy Przednia szyba kamery Dolna pokrywa Śruba uchwytu Śruba dolnej pokrywy...
Page 24
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 Instrukcja obsługi wer. 1.0 DANE TECHNICZNE NVC-FDN3309H/IR Śruba uchwytu mocującego Śruba ramienia kamery Regulacja ogniskowej Regulacja ostrości Joystick do obsługi menu Wyjście wideo NVC-FDN3310H/IRH-2 Dodatkowe złącze wideo Pokrętło regulacji mocy diod IR LED Joystick do obsługi menu Śruba Regulacja ogniskowej Regulacja ostrości...
Page 25
Umieścić podkładkę izolacyjną na podłożu, w miejscu mocowania. Przykręcić uchwyt mocujący do podłoża za pomocą trzech (NVC-FDN3310H/IRH-2) lub czterech (NVC-FDN3309H/IR) wkrętów. Posiada on otwór centralny i przepusty umożliwiające bezpieczne przeprowadzenie przewodów. Umieścić ramię kamery w gnieździe mocowania i nakręcić pierścień mocujący ...
Page 26
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA 5. USTAWIENIA Kamera posiada menu ekranowe wyświetlane na tle obrazu. Podczas normalnej pracy kamery na obrazie mogą być wyświetlane informacje statusowe. Jak wspomniano wcześniej do nawigowania po menu ekranowym i dokonywania zmian służy joystick znajdujący się...
Page 27
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.1. Podmenu LENS - Ustawienia obiektywu Podmenu pozwala na określenie parametrów obiektywu współpracującego z kamerą. Ze względu na zastosowany obiektyw, opcje tego podmenu nie mają wpływu na wyświetlany obraz. Należy pozostawić domyślną wartość tj. MANUAL.
Page 28
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA ENVIRONMENT optymalizuje zakres barw do określonych warunków oświetlenia. „INDOOR” - zoptymalizowany do zimniejszego zakresu barw jaki występuje w pomieszczeniach. „OUTDOOR” - zoptymalizowany do pracy „na zewnątrz” przy naturalnym świetle; PUSH Automatyczne ustawienie poziomu bieli w szerszym zakresie barw niż w trybie ATW w zakresie 1,800˚K~10,500˚K.
Page 29
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.6. Podmenu ATR - Szeroki zakres dynamiki (WDR) Funkcja pozwala na efektywną obserwację sceny o dużym zróżnicowaniu poziomu oświetlenia. W przypadku, gdy funkcja zostanie włączona ON, po naciśnięciu przycisku SET dostępna jest edycja parametrów:...
Page 30
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.9. Podmenu DAY/NIGHT - Funkcja dzień / noc Podmenu pozwala na wybór trybu pracy automatycznego filtra podczerwieni. Część z opcji pozwala na edycję dodatkowych parametrów. Po wybraniu pozycji i naciśnięciu przycisku SET pojawi się...
Page 31
NVC-FDN3309H/IR, NVC-FDN3310H/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.11. Podmenu CAMERA ID - Ustawienia nazwy kamery Podmenu pozwala na określenie nazwy kamery. Po wybraniu pozycji ON i naciśnięciu przycisku SET mamy możliwość ustawienia ciągu znaków wyświetlanych na ekranie. Możliwe jest wprowadzenie do 52 znaków, w dwóch wierszach po 26 znaków. Znaki wybiera się nawigując po wirtualnej klawiaturze.
Page 32
2013-05-06 wer 1.0 PR, MM AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
