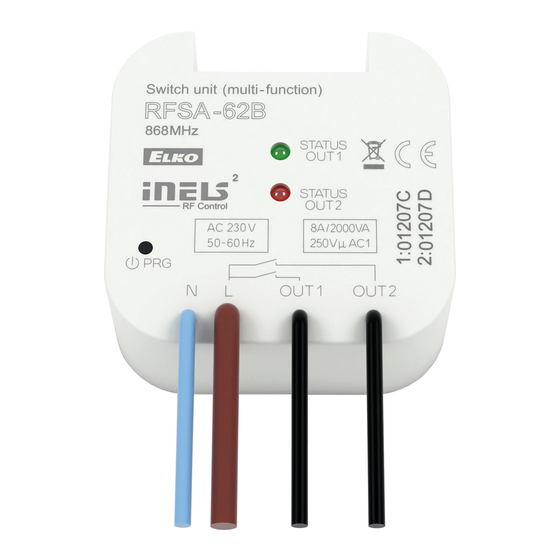

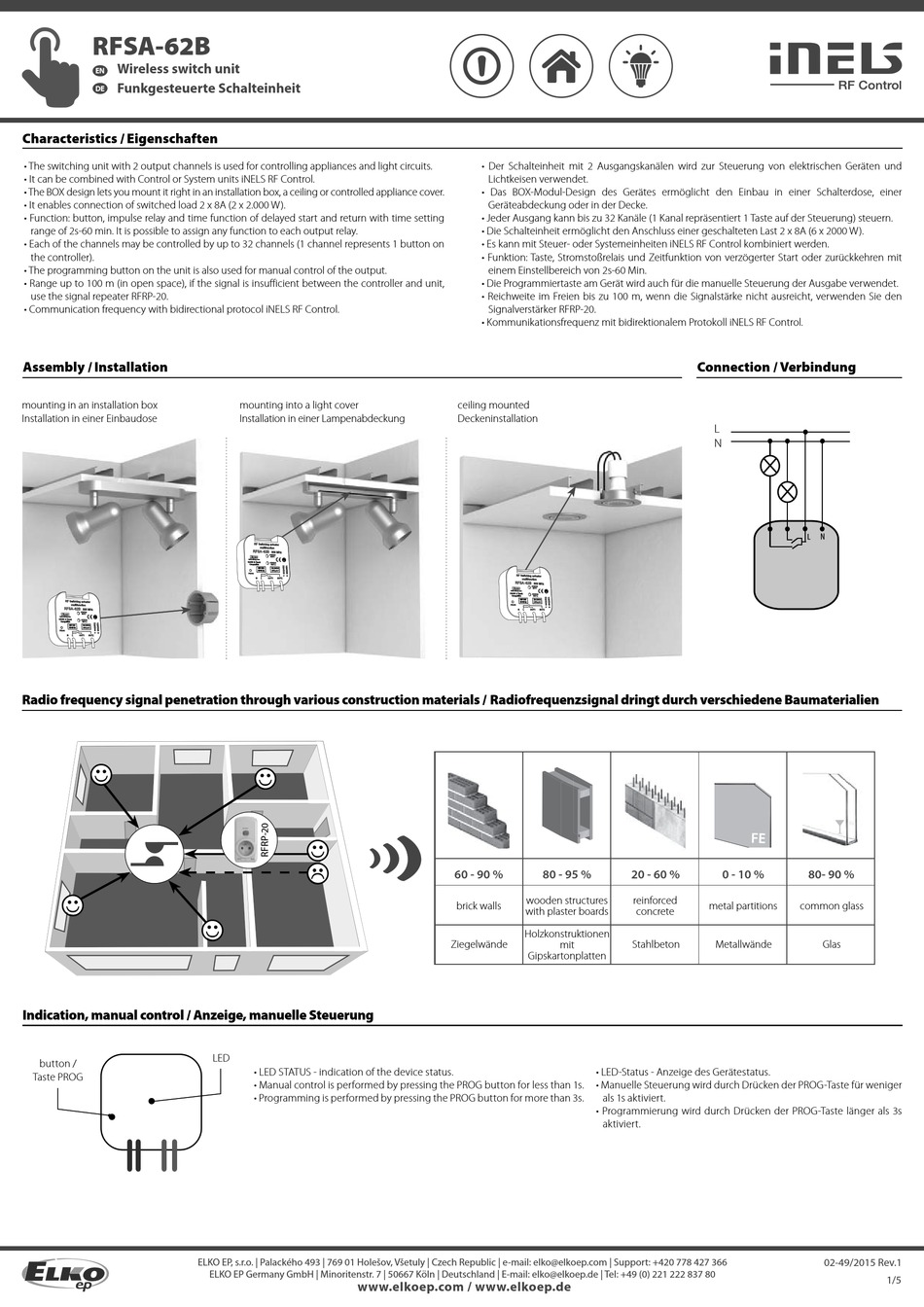

RFSA-62B
Wireless switch unit
EN
Funkgesteuerte Schalteinheit
DE
Characteristics / Eigenschaften
• The switching unit with 2 output channels is used for controlling appliances and light circuits.
• It can be combined with Control or System units iNELS RF Control.
• The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance cover.
• It enables connection of switched load 2 x 8A (2 x 2.000 W).
• Function: button, impulse relay and time function of delayed start and return with time setting
range of 2s-60 min. It is possible to assign any function to each output relay.
• Each of the channels may be controlled by up to 32 channels (1 channel represents 1 button on
the controller).
• The programming button on the unit is also used for manual control of the output.
• Range up to 100 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20.
• Communication frequency with bidirectional protocol iNELS RF Control.
Assembly / Installation
mounting in an installation box
Installation in einer Einbaudose
Radio frequency signal penetration through various construction materials /
☺
☺
Indication, manual control / Anzeige, manuelle Steuerung
button /
Taste PROG
mounting into a light cover
Installation in einer Lampenabdeckung
☺
☺
☺
LED
• LED STATUS - indication of the device status.
• Manual control is performed by pressing the PROG button for less than 1s.
• Programming is performed by pressing the PROG button for more than 3s.
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: elko@elkoep.de | Tel: +49 (0) 221 222 837 80
www.elkoep.com / www.elkoep.de
• Der Schalteinheit mit 2 Ausgangskanälen wird zur Steuerung von elektrischen Geräten und
Lichtkeisen verwendet.
• Das BOX-Modul-Design des Gerätes ermöglicht den Einbau in einer Schalterdose, einer
Geräteabdeckung oder in der Decke.
• Jeder Ausgang kann bis zu 32 Kanäle (1 Kanal repräsentiert 1 Taste auf der Steuerung) steuern.
• Die Schalteinheit ermöglicht den Anschluss einer geschalteten Last 2 x 8A (6 x 2000 W).
• Es kann mit Steuer- oder Systemeinheiten iNELS RF Control kombiniert werden.
• Funktion: Taste, Stromstoßrelais und Zeitfunktion von verzögerter Start oder zurückkehren mit
einem Einstellbereich von 2s-60 Min.
• Die Programmiertaste am Gerät wird auch für die manuelle Steuerung der Ausgabe verwendet.
• Reichweite im Freien bis zu 100 m, wenn die Signalstärke nicht ausreicht, verwenden Sie den
Signalverstärker RFRP-20.
• Kommunikationsfrequenz mit bidirektionalem Protokoll iNELS RF Control.
ceiling mounted
Deckeninstallation
Radiofrequenzsignal dringt durch verschiedene Baumaterialien
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
Holzkonstruktionen
Ziegelwände
mit
Gipskartonplatten
• LED-Status - Anzeige des Gerätestatus.
• Manuelle Steuerung wird durch Drücken der PROG-Taste für weniger
als 1s aktiviert.
• Programmierung wird durch Drücken der PROG-Taste länger als 3s
aktiviert.
Connection / Verbindung
L
N
20 - 60 % 0 - 10 %
reinforced
metal partitions common glass
concrete
Stahlbeton Metallwände
80- 90 %
Glas
02-49/2015 Rev.1
1/5
