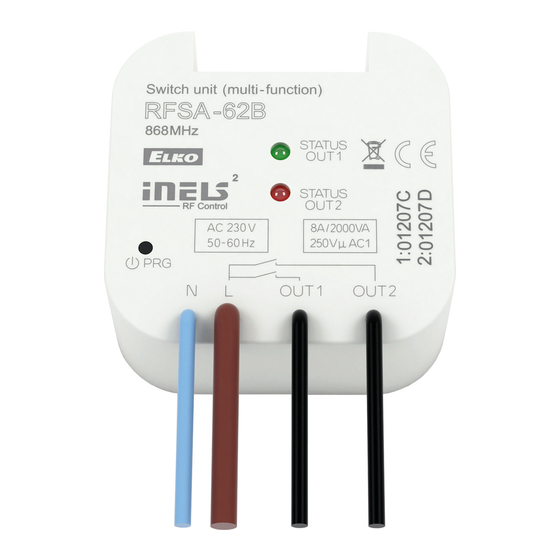

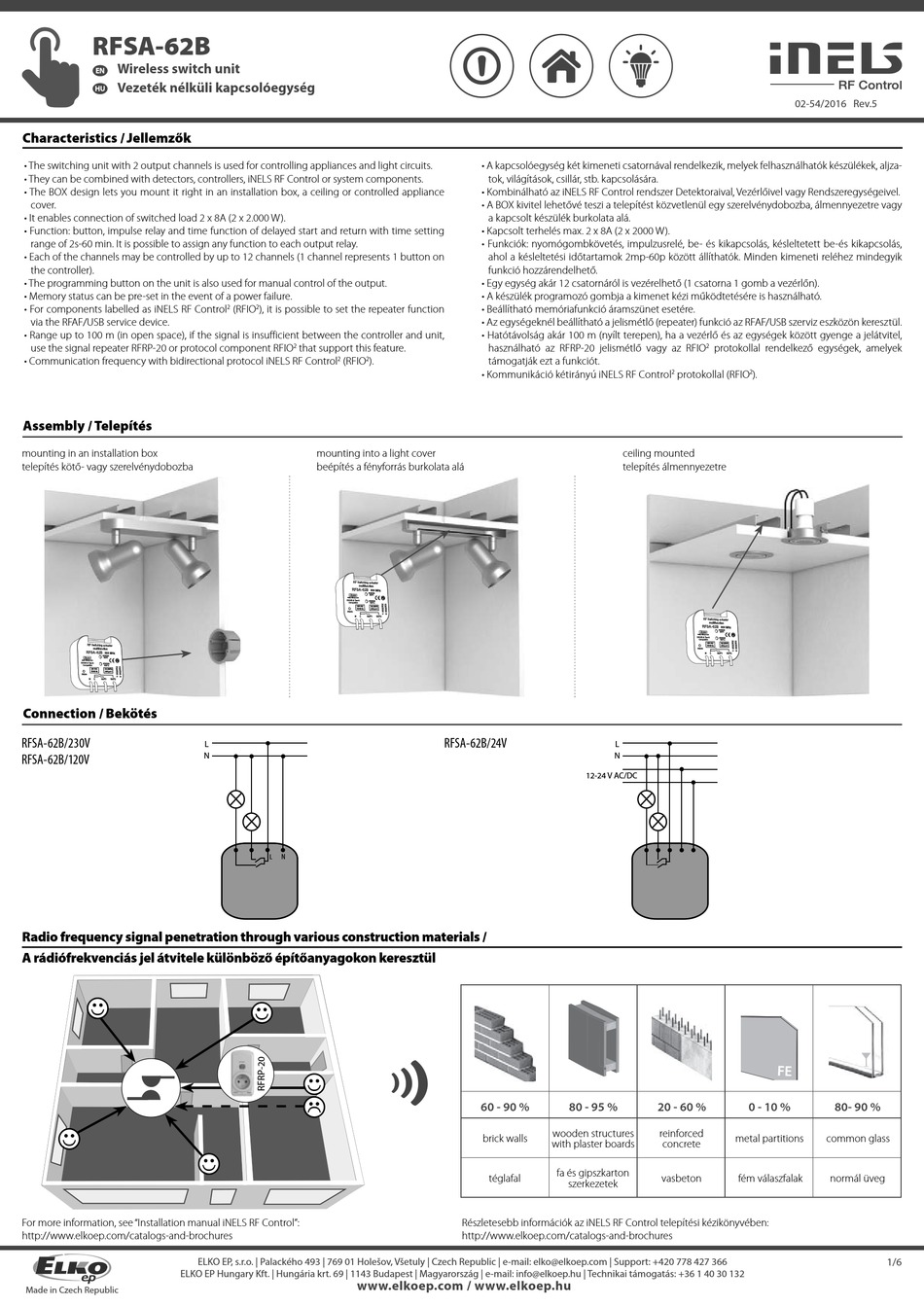

RFSA-62B
Wireless switch unit
EN
Vezeték nélküli kapcsolóegység
HU

Characteristics /

Jellemzők
• The switching unit with 2 output channels is used for controlling appliances and light circuits.
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance
cover.
• It enables connection of switched load 2 x 8A (2 x 2.000 W).
• Function: button, impulse relay and time function of delayed start and return with time setting
range of 2s-60 min. It is possible to assign any function to each output relay.
• Each of the channels may be controlled by up to 12 channels (1 channel represents 1 button on
the controller).
• The programming button on the unit is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control
via the RFAF/USB service device.
• Range up to 100 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control
Assembly /
Telepítés
mounting in an installation box
telepítés kötő- vagy szerelvénydobozba
Connection /
Bekötés
RFSA-62B/230V
RFSA-62B/120V

Radio frequency signal penetration through various construction materials /

A rádiófrekvenciás jel átvitele különböző építőanyagokon keresztül
For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: info@elkoep.hu | Technikai támogatás: +36 1 40 30 132
Made in Czech Republic
2
(RFIO
2
), it is possible to set the repeater function
2
that support this feature.
2
(RFIO
2
).
mounting into a light cover
beépítés a fényforrás burkolata alá
L
N
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
www.elkoep.com / www.elkoep.hu
• A kapcsolóegység két kimeneti csatornával rendelkezik, melyek felhasználhatók készülékek, aljza-
tok, világítások, csillár, stb. kapcsolására.
• Kombinálható az iNELS RF Control rendszer Detektoraival, Vezérlőivel vagy Rendszeregységeivel.
• A BOX kivitel lehetővé teszi a telepítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy
a kapcsolt készülék burkolata alá.
• Kapcsolt terhelés max. 2 x 8A (2 x 2000 W).
• Funkciók: nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és kikapcsolás,
ahol a késleltetési időtartamok 2mp-60p között állíthatók. Minden kimeneti reléhez mindegyik
funkció hozzárendelhető.
• Egy egység akár 12 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn).
• A készülék programozó gombja a kimenet kézi működtetésére is használható.
• Beállítható memóriafunkció áramszünet esetére.
• Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön keresztül.
• Hatótávolság akár 100 m (nyílt terepen), ha a vezérlő és az egységek között gyenge a jelátvitel,
használható az RFRP-20 jelismétlő vagy az RFIO
támogatják ezt a funkciót.
• Kommunikáció kétirányú iNELS RF Control
RFSA-62B/24V
L
N
12-24 V AC/DC
60 - 90 %
80 - 95 %
wooden structures
brick walls
with plaster boards
fa és gipszkarton
téglafal
szerkezetek
Részletesebb információk az iNELS RF Control telepítési kézikönyvében:
http://www.elkoep.com/catalogs-and-brochures
02-54/2016 Rev.5
2
protokollal rendelkező egységek, amelyek
2
protokollal (RFIO
2
).
ceiling mounted
telepítés álmennyezetre
20 - 60 %
0 - 10 %
reinforced
metal partitions
concrete
vasbeton
fém válaszfalak
80- 90 %
common glass
normál üveg
1/6
