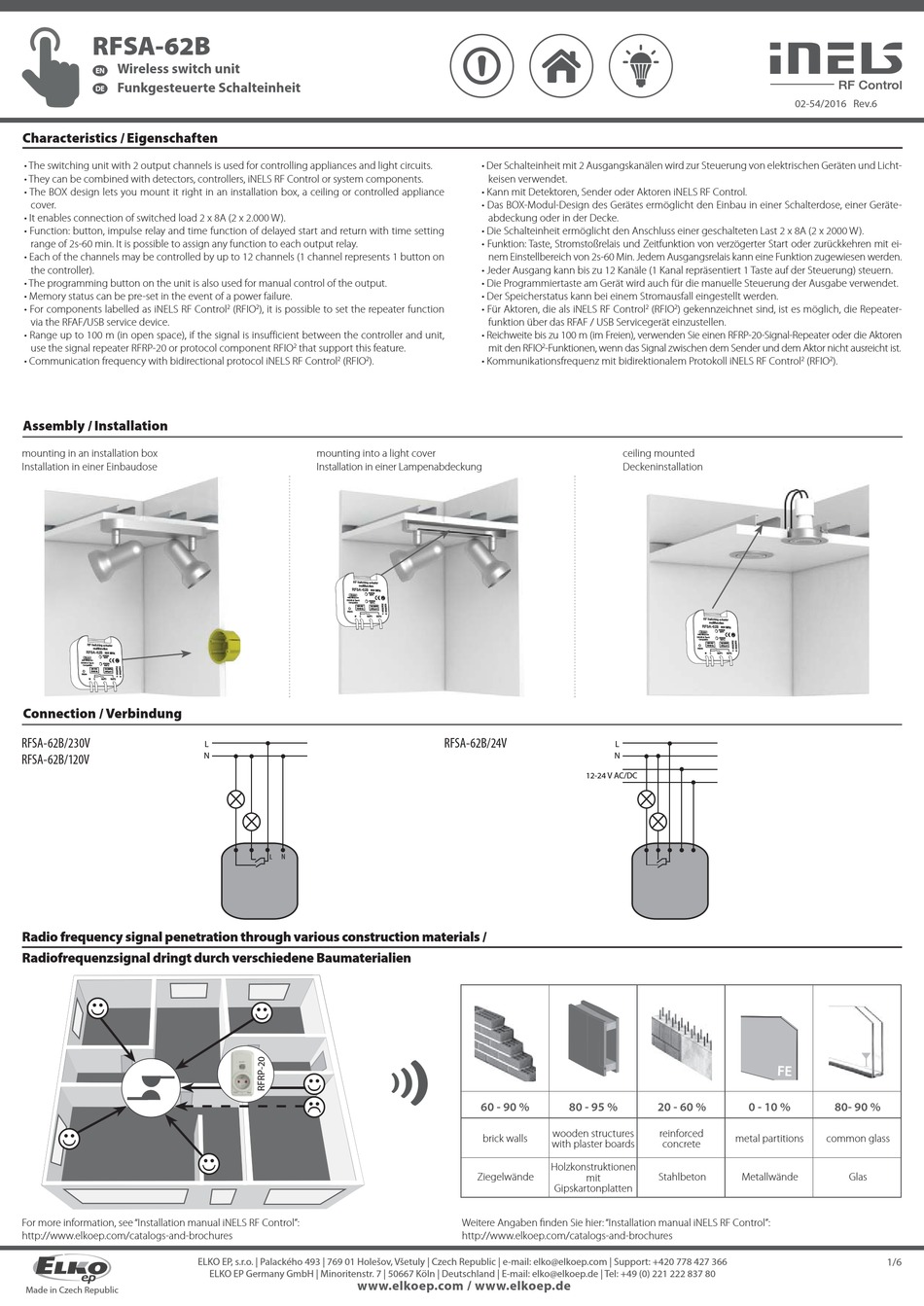

Elko iNELS RF Control RFSA-62B Quick Start Manual

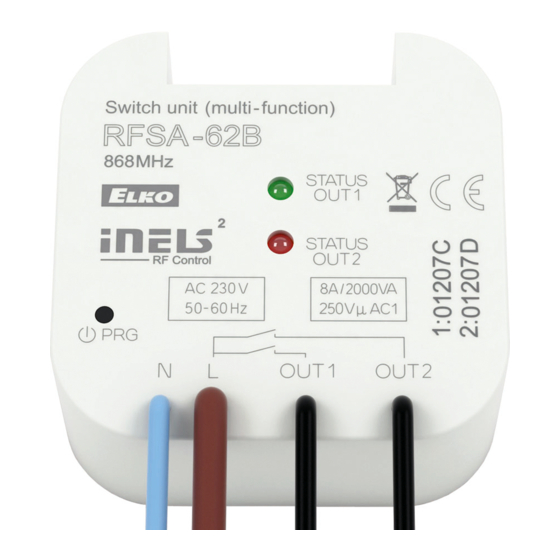

RFSA-62B
Wireless switch unit
EN
Funkgesteuerte Schalteinheit
DE
Characteristics / Eigenschaften
• The switching unit with 2 output channels is used for controlling appliances and light circuits.
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance
cover.
• It enables connection of switched load 2 x 8A (2 x 2.000 W).
• Function: button, impulse relay and time function of delayed start and return with time setting
range of 2s-60 min. It is possible to assign any function to each output relay.
• Each of the channels may be controlled by up to 12 channels (1 channel represents 1 button on
the controller).
• The programming button on the unit is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control
via the RFAF/USB service device.
• Range up to 100 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control
Assembly / Installation
mounting in an installation box
Installation in einer Einbaudose
Connection / Verbindung
RFSA-62B/230V
RFSA-62B/120V
Radio frequency signal penetration through various construction materials /
Radiofrequenzsignal dringt durch verschiedene Baumaterialien
☺
☺
For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
Made in Czech Republic
2 (RFIO 2 ), it is possible to set the repeater function
2
that support this feature.
2 (RFIO 2 ).
mounting into a light cover
Installation in einer Lampenabdeckung
L
N
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: elko@elkoep.de | Tel: +49 (0) 221 222 837 80
www.elkoep.com / www.elkoep.de
• Der Schalteinheit mit 2 Ausgangskanälen wird zur Steuerung von elektrischen Geräten und Licht-
keisen verwendet.
• Kann mit Detektoren, Sender oder Aktoren iNELS RF Control.
• Das BOX-Modul-Design des Gerätes ermöglicht den Einbau in einer Schalterdose, einer Geräte-
abdeckung oder in der Decke.
• Die Schalteinheit ermöglicht den Anschluss einer geschalteten Last 2 x 8A (2 x 2000 W).
• Funktion: Taste, Stromstoßrelais und Zeitfunktion von verzögerter Start oder zurückkehren mit ei-
nem Einstellbereich von 2s-60 Min. Jedem Ausgangsrelais kann eine Funktion zugewiesen werden.
• Jeder Ausgang kann bis zu 12 Kanäle (1 Kanal repräsentiert 1 Taste auf der Steuerung) steuern.
• Die Programmiertaste am Gerät wird auch für die manuelle Steuerung der Ausgabe verwendet.
• Der Speicherstatus kann bei einem Stromausfall eingestellt werden.
• Für Aktoren, die als iNELS RF Control
funktion über das RFAF / USB Servicegerät einzustellen.
• Reichweite bis zu 100 m (im Freien), verwenden Sie einen RFRP-20-Signal-Repeater oder die Aktoren
2
mit den RFIO -Funktionen, wenn das Signal zwischen dem Sender und dem Aktor nicht ausreicht ist.
• Kommunikationsfrequenz mit bidirektionalem Protokoll iNELS RF Control
RFSA-62B/24V
L
N
12-24 V AC/DC
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
Holzkonstruktionen
Ziegelwände
mit
Gipskartonplatten
Weitere Angaben fi nden Sie hier: "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
02-54/2016 Rev.6
2 (RFIO 2 ) gekennzeichnet sind, ist es möglich, die Repeater-
ceiling mounted
Deckeninstallation
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
Stahlbeton Metallwände
2 (RFIO 2 ).
80- 90 %
common glass
Glas
1/6
