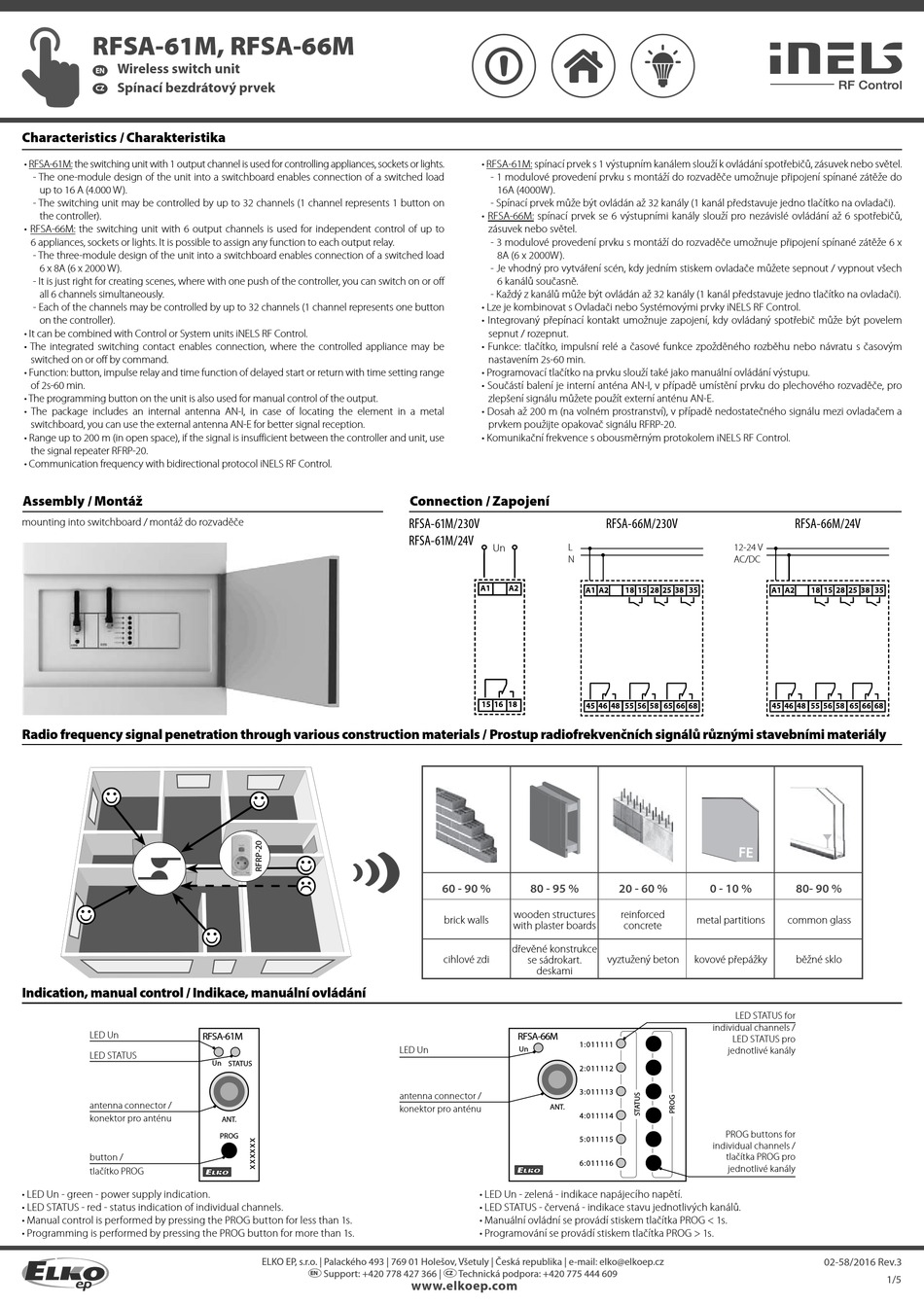

Elko iNels RFSA-61M Series Manual

RFSA-61M, RFSA-66M
Wireless switch unit
EN
Spínací bezdrátový prvek
CZ
Characteristics / Charakteristika

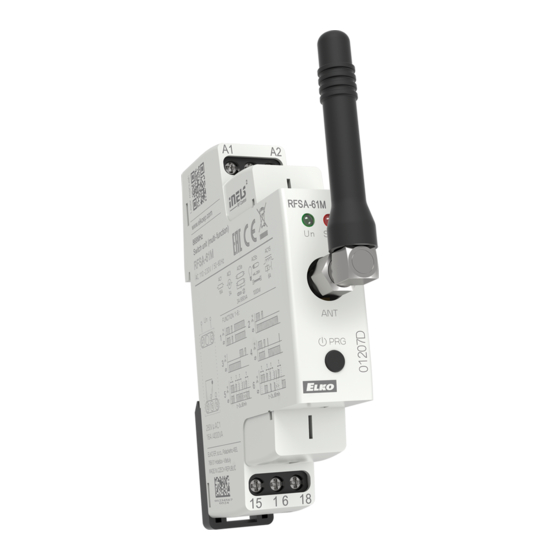

• RFSA-61M: the switching unit with 1 output channel is used for controlling appliances, sockets or lights.
- The one-module design of the unit into a switchboard enables connection of a switched load
up to 16 A (4.000 W).
- The switching unit may be controlled by up to 32 channels (1 channel represents 1 button on
the controller).
• RFSA-66M: the switching unit with 6 output channels is used for independent control of up to
6 appliances, sockets or lights. It is possible to assign any function to each output relay.
- The three-module design of the unit into a switchboard enables connection of a switched load
6 x 8A (6 x 2000 W).
- It is just right for creating scenes, where with one push of the controller, you can switch on or off
all 6 channels simultaneously.
- Each of the channels may be controlled by up to 32 channels (1 channel represents one button
on the controller).
• It can be combined with Control or System units iNELS RF Control.
• The integrated switching contact enables connection, where the controlled appliance may be
switched on or off by command.
• Function: button, impulse relay and time function of delayed start or return with time setting range
of 2s-60 min.
• The programming button on the unit is also used for manual control of the output.
• The package includes an internal antenna AN-I, in case of locating the element in a metal
switchboard, you can use the external antenna AN-E for better signal reception.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit, use
the signal repeater RFRP-20.
• Communication frequency with bidirectional protocol iNELS RF Control.
Assembly / Montáž
mounting into switchboard / montáž do rozvaděče
Radio frequency signal penetration through various construction materials /
☺
☺
Indication, manual control / Indikace, manuální ovládání
LED Un
LED STATUS
antenna connector /
konektor pro anténu
button /
tlačítko PROG
• LED Un - green - power supply indication.
• LED STATUS - red - status indication of individual channels.
• Manual control is performed by pressing the PROG button for less than 1s.
• Programming is performed by pressing the PROG button for more than 1s.
☺
☺
☺
RFSA-61M
Un STATUS
ANT.
PROG
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: elko@elkoep.cz
Support: +420 778 427 366 |
EN
• RFSA-61M: spínací prvek s 1 výstupním kanálem slouží k ovládání spotřebičů, zásuvek nebo světel.
- 1 modulové provedení prvku s montáží do rozvaděče umožnuje připojení spínané zátěže do
16A (4000W).
- Spínací prvek může být ovládán až 32 kanály (1 kanál představuje jedno tlačítko na ovladači).
• RFSA-66M: spínací prvek se 6 výstupními kanály slouží pro nezávislé ovládání až 6 spotřebičů,
zásuvek nebo světel.
- 3 modulové provedení prvku s montáží do rozvaděče umožnuje připojení spínané zátěže 6 x
8A (6 x 2000W).
- Je vhodný pro vytváření scén, kdy jedním stiskem ovladače můžete sepnout / vypnout všech
6 kanálů současně.
- Každý z kanálů může být ovládán až 32 kanály (1 kanál představuje jedno tlačítko na ovladači).
• Lze je kombinovat s Ovladači nebo Systémovými prvky iNELS RF Control.
• Integrovaný přepínací kontakt umožnuje zapojení, kdy ovládaný spotřebič může být povelem
sepnut / rozepnut.
• Funkce: tlačítko, impulsní relé a časové funkce zpožděného rozběhu nebo návratu s časovým
nastavením 2s-60 min.
• Programovací tlačítko na prvku slouží také jako manuální ovládání výstupu.
• Součástí balení je interní anténa AN-I, v případě umístění prvku do plechového rozvaděče, pro
zlepšení signálu můžete použít externí anténu AN-E.
• Dosah až 200 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a
prvkem použijte opakovač signálu RFRP-20.
• Komunikační frekvence s obousměrným protokolem iNELS RF Control.
Connection / Zapojení
RFSA-61M/230V
RFSA-61M/24V
Un L
N
A1 A2
15 16 18
Prostup radiofrekvenčních signálů různými stavebními materiály
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
dřevěné konstrukce
cihlové zdi
se sádrokart.
deskami
RFSA-66M
LED Un Un
antenna connector /
ANT.
konektor pro anténu
• LED Un - zelená - indikace napájecího napětí.
• LED STATUS - červená - indikace stavu jednotlivých kanálů.
• Manuální ovládní se provádí stiskem tlačítka PROG < 1s.
• Programování se provádí stiskem tlačítka PROG > 1s.
Technická podpora: +420 775 444 609
CZ
www.elkoep.com
RFSA-66M/230V
12-24 V
AC/DC
A1 A2 18 15 28 25 38 35
45 46 48 55 56 58 65 66 68
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
vyztužený beton kovové přepážky
LED STATUS for
individual channels /
LED STATUS pro
1:011111
jednotlivé kanály
2:011112
3:011113
4:011114
PROG buttons for
5:011115
individual channels /
tlačítka PROG pro
6:011116
jednotlivé kanály
RFSA-66M/24V
A1 A2 18 15 28 25 38 35
45 46 48 55 56 58 65 66 68
80- 90 %
common glass
běžné sklo
02-58/2016 Rev.3
1/5
