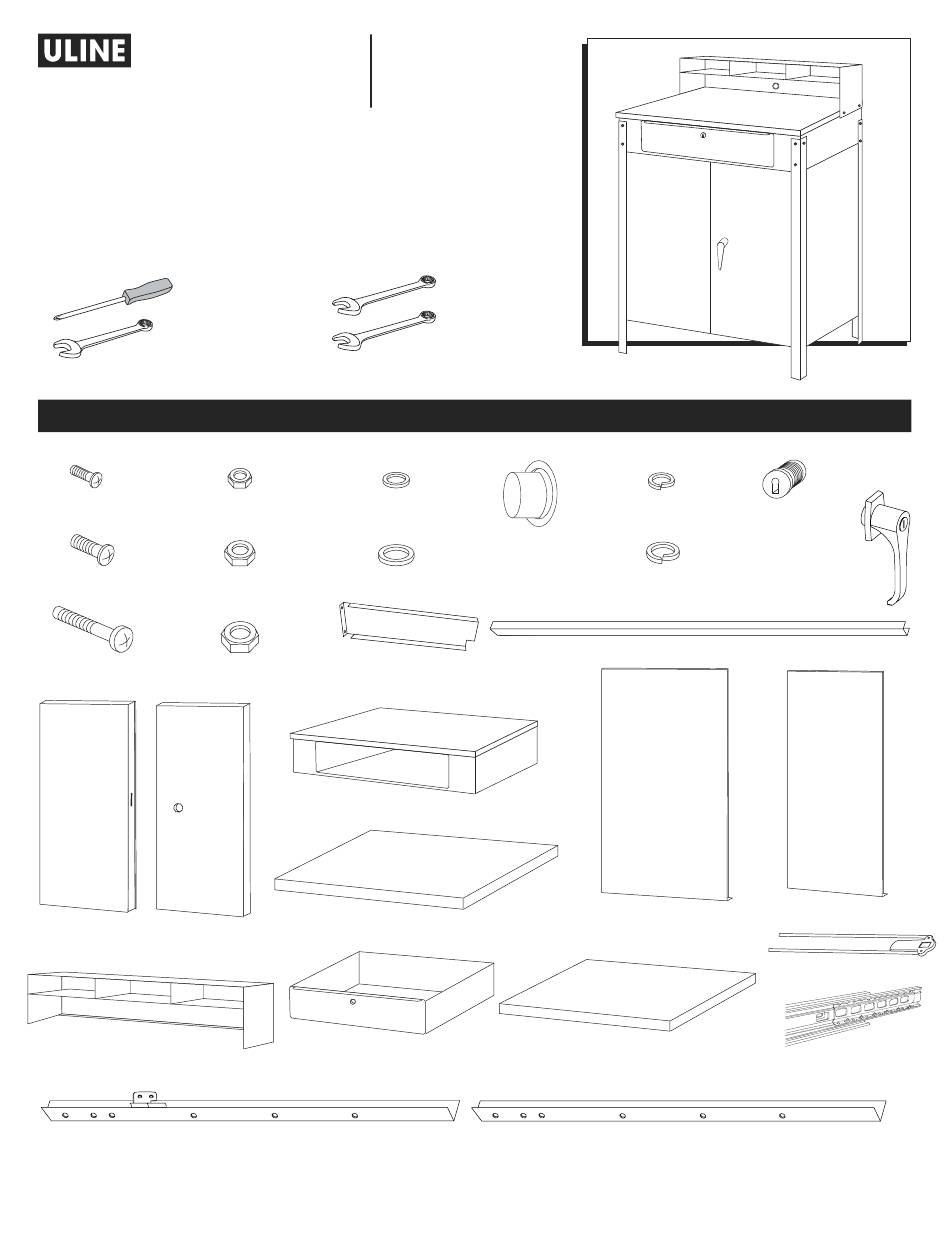

H-2058, H-6860

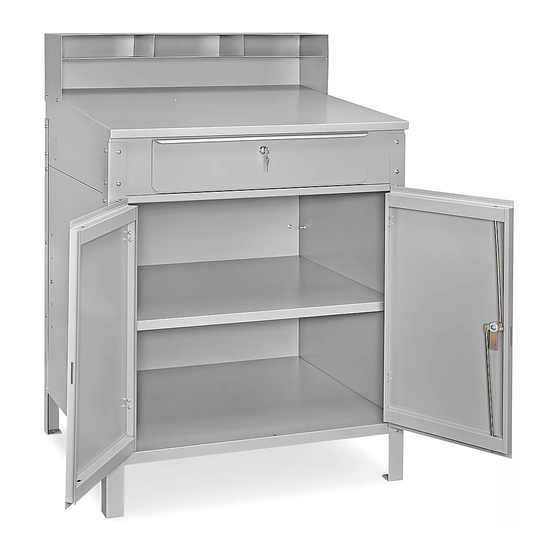

CABINET SHOP DESK
TOOLS NEEDED
Phillips Screwdriver
10 mm Wrench
Small Bolt x 4
Small Nut x 4
Medium Bolt x 8
Medium Nut x 8
Large Bolt x 61
Large Nut x 59
Left Door x 1
Right Door x 1
Top Shelf x 1
PAGE 1 OF 18
1-800-295-5510
uline.com
Small Washer x 4
Medium Washer x 8
Drawer Track x 2
Desk Top x 1
Bottom Shelf x 1
Drawer x 1
Front Leg x 2
8 mm Wrench
7 mm Wrench
PARTS
Plastic Cable Ring
and Cover x 2
Middle Shelf x 1
Para Español, vea páginas 7-12.
Pour le français, consulter les pages 13-18.
Small Lock
Drawer Lock x 1
Washer x 4
Door Handle
Medium Lock
with Lock x 1
Washer x 8
Front Channel x 1
Back Panel x 1
Side Panel x 2
Drawer Slide x 2
(comes assembled to drawer)
Back Leg x 2
Lock Bar x 1
0221 IH-2058

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H-2058 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for U-Line H-2058

  • Page 1 Para Español, vea páginas 7-12. Pour le français, consulter les pages 13-18. H-2058, H-6860 1-800-295-5510 uline.com CABINET SHOP DESK TOOLS NEEDED Phillips Screwdriver 8 mm Wrench 10 mm Wrench 7 mm Wrench PARTS Small Lock Small Bolt x 4 Small Nut x 4...
  • Page 2: Leg Assembly

    ASSEMBLY LEG ASSEMBLY Figure 1 Place desk top on a smooth, non-marring surface with top side facing down. 2. Attach front legs using four large bolts and four large nuts on each leg. (See Figure 1) Attach back legs using four large bolts and four large nuts on each leg.
  • Page 3: Cabinet Assembly

    ASSEMBLY CONTINUED 3. Insert drawer tracks into inside of desk top, aligning Figure 4 front and back bolt holes. Drawer slides must face inward. Use four large bolts and four large nuts to assemble each drawer track to the desk top. (See Figure 4) NOTE: Lip should face the bottom of desk.
  • Page 4 ASSEMBLY CONTINUED 5. Install bottom shelf with nine large nuts and nine Figure 7 large bolts. Lip must face towards front of desk. (See Figure 7) 6. Set desk top assembly upright and recheck all bolts and nuts for tightness. Flip door hinges inward.
  • Page 5 ASSEMBLY CONTINUED TOP SHELF ASSEMBLY Figure 10 Set desk top assembly upright and recheck all bolts and nuts for tightness. 2. Place top shelf on desk top and assemble with six large bolts and six large nuts. (See Figure 10) 3.
  • Page 6: Recommended Tools

    OPTIONAL OUTLET ASSEMBLY RECOMMENDED TOOLS Flat Head Screwdriver Hammer NOTE: Mounting hardware comes pre-installed Figure 9 in outlet. NOTE: Metal perforation must be removed prior to outlet installation. Follow recommended steps below. Locate metal perforated electrical cut-outs on left side of desk top. Place flat head screwdriver on one end of perforation and hold firmly in place.
  • Page 7: Herramientas Necesarias

    H-2058, H-6860 800-295-5510 uline.mx ESCRITORIO PARA TALLER CON GABINETE HERRAMIENTAS NECESARIAS Desarmador de Cruz Llave de 8 mm Llave de 7 mm Llave de 10 mm PARTES 4 Rondanas de 4 Pernos Pequeños 4 Tuercas Pequeñas 4 Rondanas Pequeñas 1 Cerrojo para Seguridad Pequeñas...
  • Page 8 ENSAMBLE ENSAMBLE DE LAS PATAS Diagrama 1 1. Coloque la superficie del escritorio sobre una superficie lisa y que no raye con la parte superior hacia abajo. 2. Acople las patas delanteras usando cuatro pernos grandes y cuatro tuercas grandes en cada pata. (Vea Diagrama 1) Acople las patas traseras usando cuatro pernos grandes y cuatro tuercas grandes en cada pata.
  • Page 9 CONTINUACIÓN DE ENSAMBLE 3. Inserte los rieles para cajón en el interior del Diagrama 4 escritorio, alineando los orificios para pernos delanteros y traseros. Las guías del cajón deben mirar hacia dentro. Use cuatro pernos grandes y cuatro tuercas grandes para fijar cada riel para cajón a la parte superior del escritorio.
  • Page 10 CONTINUACIÓN DE ENSAMBLE 5. Coloque la repisa inferior usando nueve pernos Diagrama 7 grandes y nueve tuercas grandes. El reborde debe mirar hacia la parte delantera del escritorio. (Vea Diagrama 7) Reborde 6. Coloque el ensamble del escritorio en posición vertical y compruebe que ha apretado bien todas las tuercas y los pernos.
  • Page 11 CONTINUACIÓN DE ENSAMBLE ENSAMBLE DE LA REPISA SUPERIOR Diagrama 10 1. Coloque el ensamble del escritorio en posición vertical y compruebe que ha apretado bien todas las tuercas y los pernos. 2. Coloque la repisa superior sobre el escritorio y fíjela usando seis pernos grandes y seis tuercas grandes.
  • Page 12: Herramientas Recomendadas

    ENSAMBLE OPCIONAL DEL TOMACORRIENTE HERRAMIENTAS RECOMENDADAS Desarmador Plano Martillo NOTA: La tornillería de instalación está Diagrama 9 preinstalada en el tomacorriente. NOTA: Se debe de retirar la perforación de metal antes de instalar el tomacorriente. Siga los pasos recomendados a continuación. Localice los recortes eléctricos perforados de metal en el lado izquierdo de la parte superior del escritorio.
  • Page 13: Outils Requis

    H-2058, H-6860 1-800-295-5510 uline.ca BUREAU D'ATELIER AVEC ARMOIRE OUTILS REQUIS Clé de 8 mm Tournevis cruciforme Clé de 7 mm Clé de 10 mm PIÈCES Petite rondelle de Petit boulon x 4 Petit écrou x 4 Petite rondelle x 4 Serrure de blocage x 4 tiroir x 1 Anneau de câble en plastique et capuchon x 1 Poignée de porte avec...
  • Page 14: Montage

    MONTAGE MONTAGE DES PIEDS Figure 1 Placez le dessus de bureau sur une surface lisse non marquante, la face supérieure orientée vers le bas. 2. Fixez les pieds avant à l'aide de quatre gros boulons et quatre gros écrous sur chaque pied. (Voir Figure 1) Fixez les pieds arrière à...
  • Page 15 MONTAGE SUITE 3. Insérez les rails de tiroir dans l'intérieur du dessus de Figure 4 bureau, en alignant les trous des boulons avant et arrière. Les glissières de tiroir doivent être orientées vers l'intérieur. Utilisez quatre gros boulons et quatre gros écrous pour fixer chaque rail de tiroir au dessus de bureau.
  • Page 16 MONTAGE SUITE 5. Installez la tablette inférieure à l'aide de neuf gros Figure 7 écrous et neuf gros boulons. Le rebord doit être orienté vers le devant du bureau. (Voir Figure 7) Rebord 6. Retournez l'ensemble du bureau à la verticale et vérifiez que tous les boulons et écrous sont bien serrés.
  • Page 17 MONTAGE SUITE MONTAGE DE LA TABLETTE SUPÉRIEURE Figure 10 Retournez l'ensemble du bureau à la verticale et vérifiez que tous les boulons et écrous sont bien serrés. 2. Placez la tablette supérieure sur le dessus de bureau et fixez-la à l'aide de six gros boulons et six gros écrous.
  • Page 18: Outils Recommandés

    MONTAGE DE LA PRISE OPTIONNELLE OUTILS RECOMMANDÉS Tournevis à tête plate Marteau REMARQUE : Le matériel d’installation est livré Figure 9 préinstallé sur la prise. REMARQUE : Les perforations en métal doivent être enlevées avant l’installation de la prise. Suivez les démarches recommandées ci-dessous.
