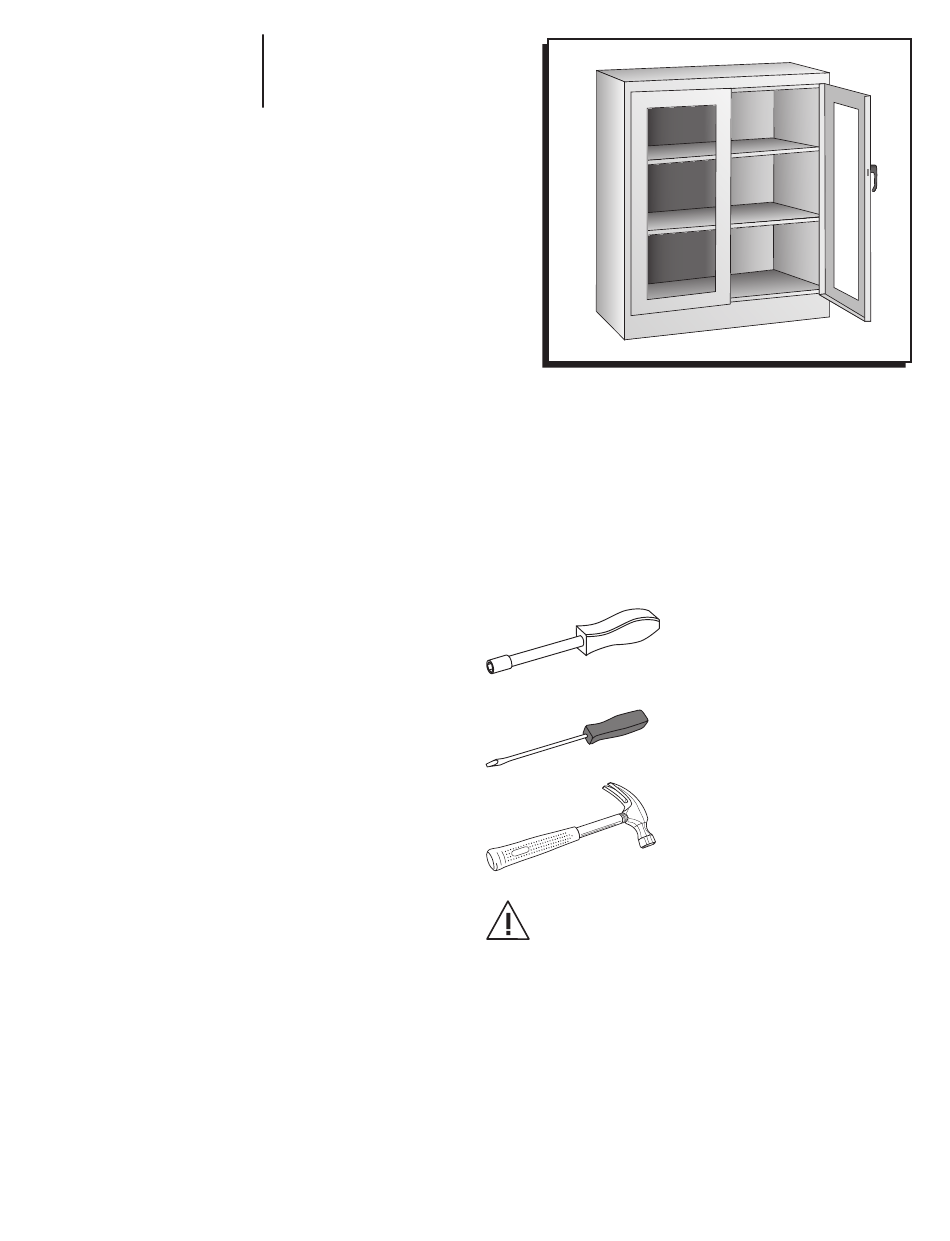

H-2804
CLEAR-VIEW
COUNTER HIGH
CABINET
PAGE 1 OF 12
1-800-295-5510
uline.com
Pour le français, consulter les pages 9-12.
TOOLS NEEDED
Some parts may have sharp edges.
Take care when handling various pieces
to avoid injury. For your safety, wear a
pair of work gloves when assembling.
Para Español, vea páginas 5-8.
11/32" Nut Driver
(included)
Flathead Screwdriver
Hammer
0216 IH-2804
