Summary of Contents for Flightline F7F TIGERCAT

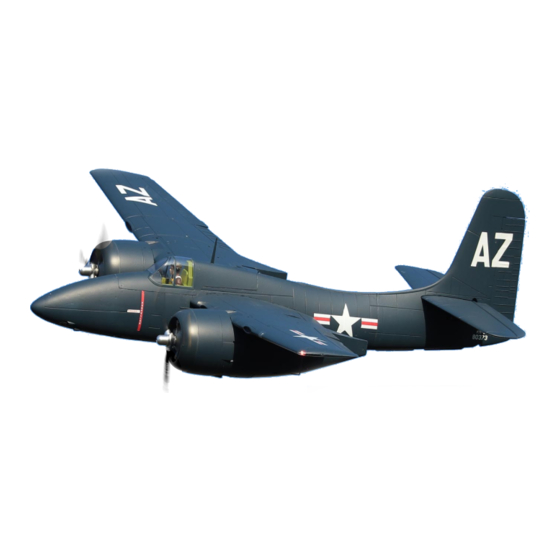

- Page 1 1/10 SCALE EPO TWIN-ENGINE WARBIRD F7F TIGERCAT USER MANUAL WINGSPAN:1600MM 1~14 LENGTH:1400MM WEIGHT:3200G (W/O BATTERY) 中 15~28...
-
Page 2: Table Of Contents
Basic Information Package List PNP Install Insturctions 3-10 Install the Propeller Install the Engine pod Install the main wing and tail wing Pushrod instructions Connecting Wire Battery size Center of Gravity Control direction test Dual Rates and Flight setting Install guns and antenna Electronic equipment Introduction and Installation 10-14 Parameter of motor... - Page 3 The Grumman F7F Tigercat is a twin piston engine aircraft developed during World War II. Originally envisioned as a carrier-based naval fighter, the Tigercat underwent several iterations and was later optimized for ground-based operations. Although World War II ended before it become fully combat operational, many variants of the Tigercat went on to serve in other conflicts such as the Korean War and in other capacities including as a night fighter, ground attack platform, and a dependable reconnaissance platform.
-
Page 4: Basic Information
3648-880KV Brushless Motor KIT Plus Airframe KIT Plus Airframe Linkage Set Fuselage Wire cover Main wing Horizontal tail Ribbon wire Guns & antenna Vertical tail Engine Pod Carbon tube & Glue Propeller /Spinner Manual & Decals F7F Tigercat Iten No.: FLW302... -
Page 5: Pnp Install Insturctions
and LED light wires to one side of the main wing control board. Airleron Then, connect the ribbon wire to the other side. 4.Glue the plastic wire cover on the wire trough. Flap Landing gear Screw Step (PA3x12 4pcs) Wingtip lights Landing lights Step F7F Tigercat Iten No.: FLW302... -
Page 6: Install The Main Wing And Tail Wing
60 seconds.Then install on, its best glue condition. InstallMainwing Step 1.Asthepictureshow,Installthemainwingtothe fuselage. 2.Use 4 screws fixing the main wing. Carbon tueb A (Ø10mmx300mm) Carbon tueb B (Ø8mmx255mm) Step Step Step Screw (PWM4x8mm 4pcs) F7F Tigercat Iten No.: FLW302... -
Page 7: Pushrod Instructions
Aileron pushrod mounting hole Pushrod diameter Ø1 . 5 mm 95mm (3-3/4") Elevator pushrod size Elevator pushrod mounting hole Pushrod diameter Ø1.5mm 58mm (2-1/4") Rudder pushrod size Rudder pushrod mounting hole Pushrod diameter Ø1.5mm 80mm (3-1/8") F7F Tigercat Iten No.: FLW302... -
Page 8: Connecting Wire
Connect the aileron channel in the receiver Connect the throttle channel in the receiver Connect the rudder channel in the receiver RECEIVER Connect the landinggear channel in the receiver Connect the flap channel in the receiver F7F Tigercat Iten No.: FLW302... -
Page 9: Battery Size
Before connect the battery and receiver, please switch on the transmitter power and make sure the throttle stick is in the lowest position. 4S14.8V3000mAh~4S 14.8V 4000mAh (2pcs) > Discharge rate of C Center of gravity 73mm (2-7/8") F7F Tigercat Iten No.: FLW302... -
Page 10: Control Direction Test
PNPInstallinstructions Control direction test F7F Tigercat Iten No.: FLW302... -
Page 11: Dual Rates And Flight Setting
If down the flap, the nose will be up,it need the down elevator to match. we recommend an Down Elevator Mix to correspond: use 14% (3.5mm) to correspond if small flap, use 24%（5.5mm）to correspind if big flap. F7F Tigercat Iten No.: FLW302... -
Page 12: Install Guns And Antenna
Antenna Guns Step Step Electronic equipment Introduction and Installation Parameterofmotor Units:mm Motorshaft(usefor2-Bladepropeller) Motorshaft(usefor3-Bladepropeller) 29.0 Ø9.0 12.6 -0.05 Ø20.0 8.0*M3.0 4- 4.6 4-Ø2.6 X-fixed base Motor size Units:mm 3748-600KV / 3648-880KV 3748-600KV 3648-880KV Install the Motor F7F Tigercat Iten No.: FLW302... -
Page 13: Servos Introductions
550mm steering servo 9gDigitalMG Aileron Positive 550mm Aileron 9gDigitalMG Positive 550mm Flap 9gDigitalMG Reverse 400mm Flap 9gDigitalMG Positive 400mm 9gDigitalMG Flap Reverse 100mm Flap 9gDigitalMG Positive 100mm Elevator 17gDigitalMG Positive 800mm Rudder 9gDigitalMG Reverse 750mm F7F Tigercat Iten No.: FLW302... - Page 14 2.Use 2 screws to fix the servo and D- Rudder horn servo arm on the rudder.(Refer to the right photo) 3.Press the servo cable on the servo cable trough. 4.After glue solidify, connect the pushrod to servo and servo arm. Step Step F7F Tigercat Iten No.: FLW302...
-
Page 15: Landing Gear Assemble
When installing,please check the flat position of spareparts,when screw to fix,the flat position must face to the screw hole, just like this, it can fix successfully, the Step spareparts don t rotate and fall off. F7F Tigercat Iten No.: FLW302... - Page 16 Please assemble、disassemble the rear landing gear according to the following photo. Accessoriesnameandspecification C-Buckle Screw (PWA3x12mm) (M4) Retractreinforcementplate Washer (Ø10xØ5.2x1mm) Mainlandinggear Mainwheel (Ø85x26mm) Mainlandinggeardoor Maingearstrut Maingearplasticparts Torsional springA(Left) Screw (PWA1.7x5mm) Torsional springB(Right) Electronic retract Screw (PA2.0x8mm) JIMIScrew Spring (M4x3mm) Step Step Step Step Step F7F Tigercat Iten No.: FLW302...
- Page 17 缘中间部位，安装了一颗3W高亮LED滑行灯（起落架放下时点亮）。采用双组高功率3748-600KV无刷电机、3叶 12*7螺旋桨（正、反）、60A电调的动力配备，可达125KPH/78.1MPH的时速，在使用2组4S 2600mAh或者2组4S 4000mAh电池飞行时，飞行时长分别为4.5分钟/6.5分钟。更换升级动力组（3648-880KV无刷电机、12*8二叶桨） 后，时速可达155KPH/97MPH）。 F7F-3 “虎猫”双引擎战斗机模型最小起飞距离约15米，安全距离为20米，85mm/70mm直径的主轮/前轮，可以 适用于大部份的草地起降条件。飞行过程中，横向安定性较好，易于操控。充足的动力，可以轻松完成各种仿真空战机 动动作。打开襟翼降落时，减速明显，可以保持最低25KPH/15.6MPH的低速轻柔接地。（注意：开启襟翼时，模型飞 机会有抬头现象，按照说明书提供的参数设定好襟翼-升降混控后，此现象可消失。）这款前三点的F7F-3 “虎猫”双引 擎战斗机模型，优秀稳定的飞行品质，适合于热爱仿真螺旋桨飞机的爱好者及进阶大尺寸仿真模型飞机的爱好者使用。 注意：模型产品是具一定危险性的产品，请禁止14岁以下的儿童玩耍，14 岁以上的儿童，请在有飞行经验的成人指导下使用，无飞行经验的购买者，应当在具有 一定电动涵道飞机飞行经验的成人指导下使用！ 组装模型前，请仔细阅读说明书，按照说明书的要求进行安装. 进行调试和飞行时，请根据说明书指示的参数进行调整。 重 要 提 示 1.模型飞机不是玩具,操作者需要具备一定的经验;没有经验的初学者,必须在有丰富经验的专业人士指引下,逐步学习! 2.在组装之前,必须认真阅读产品说明书,严格按照说明书指示操作。 3.飞翼模型及其销售商，对于违反说明书的要求操作而造成的损失、将不负任何法律责任！ 4.模型飞机的使用年龄必须是14岁以上的儿童或者成人。 5.此模型产品使用EPO材料制成，表面喷涂油漆，不可随意使用化学制剂擦拭，否则会损坏模型产品。 6.不可以在公共场合、高压线密集区、高速公路附近、机场附近或者其它法律法规明确禁止飞行的场合飞行。 7.不可以在雷雨、大风、大雪或者其它恶劣气象环境下飞行。 8.模型飞机的电池产品，不可以随意乱扔，乱放。存放时,必须保证周边2M范围内,无易燃、易爆物体。 9.损坏或者报废处理的模型飞机电池，应妥善回收处理，不准随意抛弃，避免自燃而引发火灾。 10.在飞场飞行时，应做到妥善处理飞行后所产生的垃圾，不可随意抛弃、焚毁模型及其配件。 11.在任何情况下,都必须保证油门杆处于起始位、发射机处于打开状态时，才能连接模型飞机内部的动力电池. 12.无论是模型飞机是在正常飞行过程中,或者是在缓慢降落过程中,都不要尝试用手去回收模型。必须等模型降落停 稳以后 ，再进行回收！ F7F Tigercat Iten No.: FLW302...
-
Page 18: 基本参数
（不同配置的版本，包含内容不同！) 序号 配件名称 序号 配件名称 KIT Plus Airframe KIT Plus Airframe 预装所有电子设备 预装舵机 不含电子设备 机身 舵面控制钢丝 主翼 预装所有电子设备 预装舵机 不含电子设备 线槽盖 水平尾翼 排线 垂直尾翼 预装所有电子设备 预装舵机 不含电子设备 机枪、天线 发动机吊舱 预装所有电子设备 预装舵机 不含电子设备 碳纤管，胶水 螺旋桨及桨罩 说明书，贴纸 F7F Tigercat Iten No.: FLW302... -
Page 19: Pnp组装说明
螺丝 (PA2.3x14mm 6pcs) 螺旋桨桨罩 螺丝 (PA2.3x14mm 3pcs) 3748-600KV无刷马达 螺丝 (PM3x10mm) 安 装 吊 舱 线槽塑料盖 步骤 步骤 电调线、排线 1.用螺丝将吊舱固定到主翼下方. 油门 2.把所有连接线放入主翼下表面线槽中. 副翼 3.如图所示,除电调线外,将其它所有线连接到主翼 集线板的一端, 另外一端插入排线. 襟翼 4.用胶水将线槽盖粘到线槽上进行封闭. 起落架 螺丝 常亮灯 步骤 (PA3x12 4pcs) 起落架灯 步骤 F7F Tigercat Iten No.: FLW302... -
Page 20: 安装机翼
PNP 组装说明 中文版 中文版 如右图所示： A-机身 B-垂直尾翼 用胶水把垂直尾翼粘贴在机身上; C-碳纤管 (Ø8mmx168mm) 注：包装盒内有赠送的EPO胶水，请使用这支赠送的胶 水进行粘合作业。涂摸胶水应该均匀。胶水均匀涂摸完 毕，不要立即粘合，请等待90秒时间，再进行粘合，效 果最佳! 主翼组装 步骤 1.如图所示,将主翼安装到机身上 2.用4颗螺丝固定主翼. 碳纤管 A (Ø10mmx300mm) 碳纤管 (Ø8mmx255mm) 步骤 步骤 步骤 螺丝 (PWM4x8mm 4pcs) F7F Tigercat Iten No.: FLW302... -
Page 21: 舵面控制钢丝介绍
(KA2.6x8 4pcs) 步骤 步骤 舵面控制钢丝尺寸 襟翼控制钢丝尺寸（内侧） 襟翼舵机钢丝安装孔位（内侧） 钢丝直径 Ø1.5mm 63mm (2-1/2") 襟翼控制钢丝尺寸（外侧） 襟翼舵机钢丝安装孔位（外侧） 钢丝直径 Ø1.5mm 63mm (2-1/2") 副翼控制钢丝尺寸 副翼舵机钢丝安装孔位 钢丝直径 Ø1.5mm 95mm (3-3/4") 平尾控制钢丝尺寸 平尾舵机钢丝安装孔位 钢丝直径 Ø1.5mm 58mm (2-1/4") 垂尾控制钢丝尺寸 垂尾舵机钢丝安装孔位 钢丝直径 Ø1.5mm 80mm (3-1/8") F7F Tigercat Iten No.: FLW302... -
Page 22: 集线板连接介绍
电 子 设 备 连 接 F7F模型飞机，使用了集线板，以达到后期便捷使用的目的。请参考下图，连接电子设备。 左主翼的线板 右主翼的线板 油门 副翼 襟翼 起落架 常亮灯 起落架灯 接入接收机 副 翼 通 道 接入接收机 油 门 通 道 接入接收机 方 向 通 道 接收机 接入接收机 起落架通道 接入接收机 襟 翼 通 道 F7F Tigercat Iten No.: FLW302... -
Page 23: 电池介绍
电池舱罩 电池安装好后，用魔术带扎紧 电池A 电池B 扎带A 扎带B 电池托盘 电池舱尺寸:L=260 W=76 H=45(mm) 将电池与接收机连接前，首先请打开发射机电源， 我们建议使用的电池容量和放电倍率如下： 确认油门杆处于低位。 4S 14.8V 3000mAh ~ 4S 14.8V 4000mAh (2pcs) > 安装电池后，启动油门前，请保证没有任何物体在 放电倍率 螺旋桨转动直径以内，避免造成事故和人身伤害！ 重 心 示 意 图 正确的重心，直接关系到飞行的成功与否，请参考下面的重心标示图，来调整飞机的重心。 -您可以将电池向前，或者向后移动，来调整飞机的重心； -如果通过电池的移动无法调整到正确的重心位置，您还可以适当的使用一些其它材料来配重，使飞机的重心处于正确的位置！ 73mm (2-7/8") F7F Tigercat Iten No.: FLW302... -
Page 24: 舵面测试
PNP 组装说明 中文版 中文版 舵 面 测 试 当您按前面的步骤组装好飞机后，在飞行前，我们需要用一块充饱电的电池，连接到电调。用遥控 器测试每个舵面的工作情况，检查是否正常！ 副 翼 副翼摇杆 副翼摇杆 向左运动 向右运动 升降舵 升降摇杆 升降摇杆 向下运动 向上运动 方向舵 方向摇杆 方向摇杆 向左运动 向右运动 襟 翼 襟翼放下 F7F Tigercat Iten No.: FLW302... -
Page 25: 大小舵参考及飞行设定
升 降 舵 方 向 舵 襟翼 副翼 升降舵 方向舵 H1/H2 26mm/26mm H1/H2 20mm/20mm H1/H2 27mm/27mm 小舵量 H1 29mm 舵量比率：80% 舵量比率：100% 舵量比率：85% H1/H2 31mm/31mm H1/H2 20mm/20mm H1/H2 34mm/34mm 大舵量 H1 44mm 舵量比率：100% 舵量比率：100% 舵量比率：100% 飞行注意事项：放下襟翼飞机会有抬头问题，需要有降舵配平，建议配平的舵量是：小舵量襟翼是14%(3.5mm) 的降舵配平，大舵量襟翼是24%（5.5mm）的降舵配平。 F7F Tigercat Iten No.: FLW302... -
Page 26: 仿真机枪及天线安装
电 机 参 数 二叶电机桨夹 三叶电机桨夹 Units:mm 29.0 Ø9.0 12.6 -0.05 Ø20.0 8.0*M3.0 4- 4.6 4-Ø2.6 电机参数 Units:mm 3748-600KV / 3648-880KV 3748-600KV 3648-880KV 电 机 安 装 螺丝 (KM3x5mm 4pcs) 电机固定十字架 3748-600KV无刷马达 螺旋桨桨夹 螺丝 (HM2.5x10mm 4pcs) F7F Tigercat Iten No.: FLW302... -
Page 27: 舵机介绍
副翼 9g 数码-金属 正向 550mm 襟翼 9g 数码-金属 反向 400mm 襟翼 9g 数码-金属 正向 400mm 襟翼 9g 数码-金属 反向 100mm 襟翼 9g 数码-金属 正向 100mm 平尾 17g 数码-金属 正向 800mm 垂尾 9g 数码-金属 反向 750mm F7F Tigercat Iten No.: FLW302... - Page 28 2.用2颗螺丝把舵机固定到机身平尾舵 机固定座； 3.钢丝一端穿入到舵机摇臂后，调节 钢丝长度，在保持舵面居中的情况 下，将夹头扣入舵面摇臂内； 舵机 螺丝 (PWA2.3x8 2pcs) 舵面控制钢丝 步骤 舵机摇臂 垂 尾 舵 机 安 装 舵机 1.通过舵机测试仪或者遥控器，把舵 螺丝 (PWA2.3x8 2pcs) 机摇臂校正到居中位置； 舵面控制钢丝 2.用2颗螺丝把舵机固定到机身垂尾舵 舵机摇臂 机固定座； 3.将舵面摇臂粘到垂尾上； 4.钢丝一端穿入到舵机摇臂后，调节 钢丝长度，在保持舵面居中的情况 下，将夹头扣入舵面摇臂内； 步骤 步骤 步骤 F7F Tigercat Iten No.: FLW302...
-
Page 29: 起落架介绍
前起落架随动舱门 (PA1.7x10 4pcs) 螺丝 随动舱门固定件 L型摇臂 (PA1.4x12 2pcs) 螺丝 螺丝 (PWA3x12 4pcs) (PA3x8 4pcs) 弹簧 步骤 步骤 步骤 步骤 步骤 步骤 步骤 起落架转向控制钢丝尺寸 钢丝直径 Ø1.5mm 80mm ( 3-1/8") 转向舵机钢丝安装孔位 旋转钢丝,可以增加或者减少 控制距离 注意：在整个起落架组装过程中，所有带扁口的零件，在用螺丝 固定时，扁口面必须面向螺丝孔，只有这样，螺丝的固定才是有效的， 零件才能不会转动和脱落。 步骤 F7F Tigercat Iten No.: FLW302... - Page 30 后 起 落 架 组 装 请参考以下图示、组装、更换、维修后起落架 配件名称及规格参数 螺丝 E型扣 (M4) (PWA3x12mm 4pcs) 垫片 起落架加强金属板 Ø10xØ5.2x1mm) 机轮 后起落架组件 Ø85x26m 后起落架主撑杆 后起落架舱门 后起落架装饰件 舱门扭簧 螺丝 (PWA1.7x5mm 2pcs) 螺丝 (PA2.0x8mm 4pcs) 电动起落架控制器 弹簧 机米螺丝 (M4x3mm 2pcs) 步骤 步骤 步骤 步骤 步骤 F7F Tigercat Iten No.: FLW302...
- Page 31 Dongguan Freewing Electronic Technology Ltd HK Freewing Model International Limited Add.:FeiYi Building,face to Labor Bureau, Fumin Middle Road, Dalang Town, Dongguan City，Guangdong Province, China Web: http://www.sz-freewing.com Email:freewing@sz-freewing.com Tel: 86-769-82669669 Fax:86-769-82033233 东莞市飞翼电子科技有限公司 香 港 飞 翼 模 型 国 际 有 限 公 司 地址: 广东省东...
