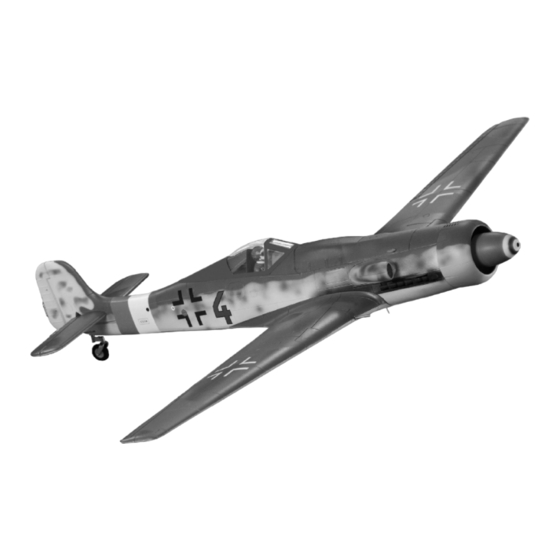

Flightline TA-152H1 User Manual

1/11 scale warbird
Hide thumbs Also See for TA-152H1:

Advertisement

Quick Links

Download this manual
EN
1~11
中
12~22

Advertisement

loading
Need help?

Need help?

Do you have a question about the TA-152H1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Flightline TA-152H1

Summary of Contents for Flightline TA-152H1

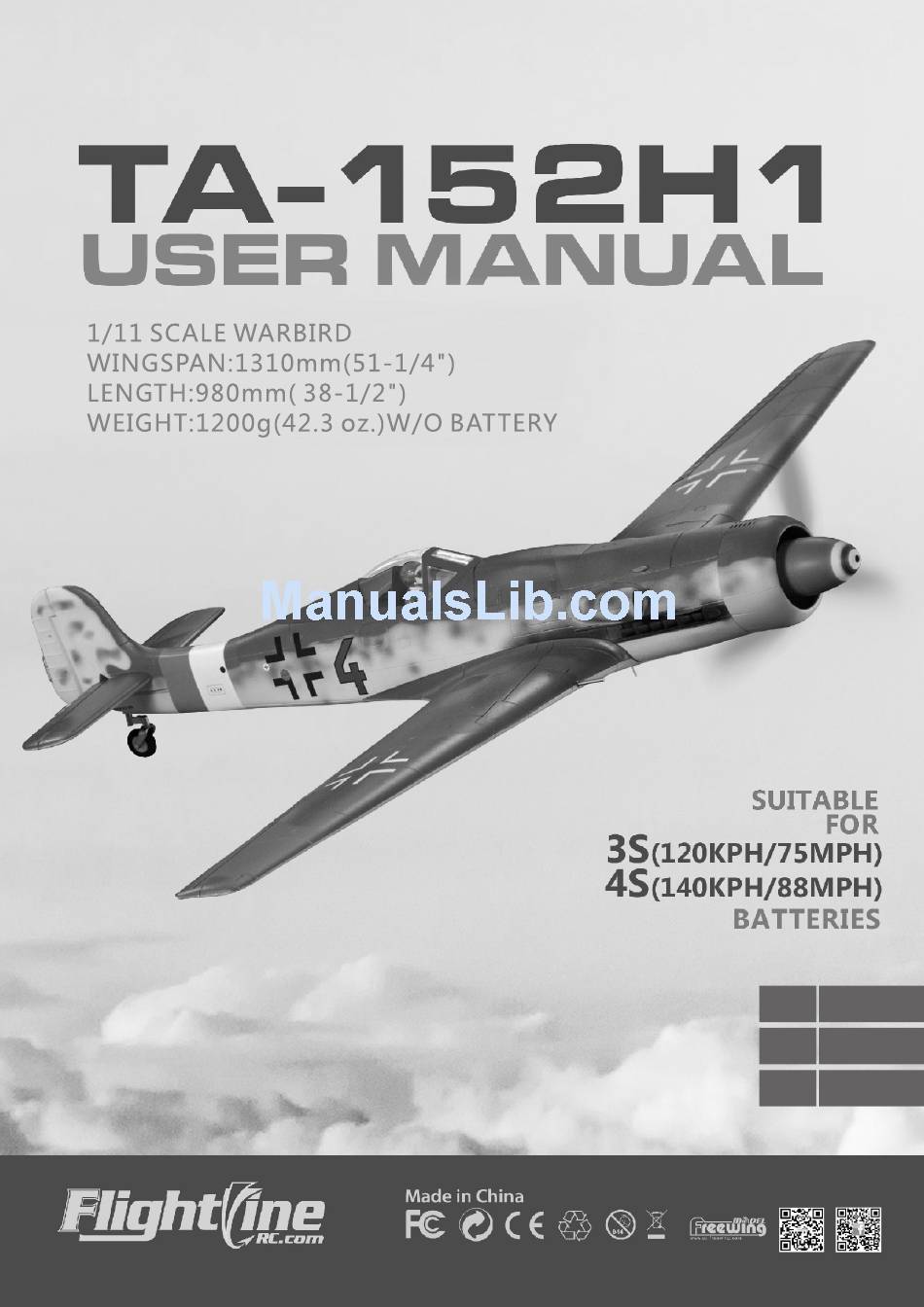

  • Page 1 1~11 中 12~22...
  • Page 2 3648 motor), through modification, the speed is up to 160kph/100mph , bring a new flight experience! Flight feature Flight line Ta-152H1 model plane, long wingspan design, has the excellent flight stability and a smaller turning radius. Smaller body and strong power bring excellent speed and climb performance. 350mm width nose landing gear, it helps offset the propeller torque when take-off, and can be easier to keep the take-off direction.

  • Page 3: Package List

    Pre-installed all No electronic Main wing Pre-installed Spinner and parts electronic parts equipment servo Pre-installed all No electronic Horizontal tail Pre-installed Carbon tube electronic parts equipment servo Decals / Manual Glue and Screws Control board Pushrod/Plastic parts TA-152H1 Item No.:FLW05...
  • Page 4 (Ø8x200mm) A-Carbon tube B- Servos wire 2.Use glue to attach the main wing fixed plastic part A,B on the main wing. Screw (Pa3x12mm 4pcs) 3.Use 4pcs screws to fix the main wing. TA-152H1 Item No.:FLW05...
  • Page 5 Then install the rudder pushrod, and adjust the plastic clevis to center the rudder. 1.Use glue to attach the rudder horn on the rudder.(as the left photo shown). 2.Use rudder pushrod to connect the tail gear steering arm and rudder horn. TA-152H1 Item No.:FLW05...
  • Page 6 No. Pos./Rev. Cable length Position Model 9g plastic Aileron(Left) Positive 500mm 9g plastic Aileron(Right) Positive 500mm 9g plastic Flap(Left ) Reverse 250mm Flap(Right) 9g plastic 250mm Positive Digital MG Rudder 300mm Positive Elevator Digital MG 300mm Positive TA-152H1 Item No.:FLW05...
  • Page 7 Elevator pushrod mounting hole Pushrod diameter Ø1.2mm 490mm 19 1 Aileron pushrod size Aileron pushrod mounting hole Pushrod diameter Ø1.2mm 67. 8mm 3 1 8 Flap pushrod size Flap pushrod mounting hole Pushrod diameter Ø1.2mm 41. 5mm TA-152H1 Item No.:FLW05...
  • Page 8 3.Use screw D to fix the tail steering arm. Rear wheel (Ø35×10mm) Rear gear supporting rod Rear wheel shaft E-buckle (Ø5×Ø2mm) E - Tail steering arm Rear gear fixed plastic part G - Tail gear set H - Screw (PA1.6×6mm) 72mm (2-13/16") TA-152H1 Item No.:FLW05...
  • Page 9 No Load Propeller Item No. KV Value ( V) Resistance Current 14.8 0.02 MO136483 2500 2.3A/10V 3-Blade10×6 830RPM/V 14.8 2600 0.02 2-Blade12×8 MO136484 2.3A/10V 880RPM/V Motor shaft, X-fixed base Ø20 4-Ø2.6 Ø9.0 Ø6.0 4-Ø3.2 11.0 Unit: mm 24.0 TA-152H1 Item No.:FLW05...

  • Page 10: Install Power System

    You can contact our distributor to purchase its high power system. Install on ESC Screw (PWA3×8mm 4pcs) Battery tray Tray holder Put the ESC under the battery tray, there is a special designed ventilation ducts, it can cool the electric equipment effectively. TA-152H1 Item No.:FLW05...
  • Page 11 TA-152H1 10 10 Item No.:FLW05...

  • Page 12: Dual Rates

    Step three As the right photo shown, repeat the "step two", attach the control surface to the loose-leaf. TA-152H1 Item No.:FLW05...
  • Page 13 常 方 便 的 安 装 电 调 ！ 随 机 配 送 的 防 滑 垫 ， 能 够 有 效 阻 止 电 池 的 移 动 。 这 款Ta-152H1模 型 ， 采 用 了 高 功 率 的3648-...
  • Page 14 产 品 包 装 清 单 打开产品包装，核对包装清单。 （不同配置的版本，包含内容不同！) 序号 配件名称 序号 配件名称 Airframe Airframe KIT Plus KIT Plus 机身套件 无电子设备 螺旋桨 预装所有电子设备 预装舵机 主翼套件 预装舵机 无电子设备 桨罩及固定件 预装所有电子设备 平尾套件 预装所有电子设备 预装舵机 无电子设备 组装塑料件及螺丝 贴纸 玻纤管、胶水 说明书 集线控制盒 TA-152H1 Item No.:FLW05...
  • Page 15 PNP 组 装 中文版 机 身 组 装 1.安装前，取下电池舱盖。 2.用胶水粘将泡沫件A/B粘到机身上。 注：包装盒内有赠送的EPO胶水，请使 用这支赠送的胶水进行粘合作业。涂摸 胶水应该均匀。胶水均匀涂摸完毕，不 要立即粘合，请等待90秒时间，再进行 粘合，效果最佳! 主 翼 组 装 1.将碳纤管插入主翼上； 2.用胶水粘合左、右主翼，可进一步加强主翼强度。 碳纤管 (Ø8mm×200 主翼舵机线 3.用胶水将主翼固定塑料件A、B分别 粘到主翼下表面。 螺丝 (PA3x12mm 4pcs) 5.用4颗螺丝将主翼固定到机身上。 TA-152H1 Item No.:FLW05...
  • Page 16 PNP 组 装 中文版 平尾安装 1.如图所示，将左、右平尾安装到机身尾部； 2.然后使用4颗螺丝固定平尾，防止松脱！ 碳纤管 (Ø4x200mm) 螺丝 (KA2.3x8mm 4pcs) 安 装 尾 翼 舵 面 控 制 钢 丝 1.将方向舵控制钢丝A未装塑料夹头的一端，通过塑料管B，插入到舵机摇臂C内； 2.将方向舵控制钢丝A上的塑料夹头扣入尾舵摇臂D上。 1.将平尾控制钢丝A未装塑料夹头的一端，通过塑料管B，插入到舵机摇臂C内； 2.将平尾控制钢丝A上的塑料夹头扣入平尾摇臂D上。 注意：安装垂尾舵面控制钢丝时，首先需要确保我们已经将后轮 调试到居中位置；然后再安装垂尾舵面控制钢丝，并通过调节塑料夹 头，使垂直尾翼保持居中位置； 1.使用胶水把舵面摇臂粘到垂直尾翼上。 2.用垂尾控制钢丝将转向舵摇臂与垂直尾翼上的舵面摇臂 连接起来！ TA-152H1 Item No.:FLW05...
  • Page 17 如果您需要选购其它品牌的舵机进行安装， 请参考下面的表格选择正确的舵机 舵机位置 序号 正、反向 舵机线长 舵机规格 左副翼 9g 模拟-塑料 正向 500mm 9g 模拟-塑料 右副翼 正向 500mm 左襟翼 9g 模拟-塑料 反向 250mm 右襟翼 9g 模拟-塑料 正向 250mm 垂尾 9g 数码-金属 正向 300mm 9g 数码-金属 平尾 正向 300mm TA-152H1 Item No.:FLW05...
  • Page 18 控 制 钢 丝 尺 寸 方向舵控制钢丝尺寸 方向舵控制钢丝安装孔位 钢丝直径 Ø1.2mm 490mm 垂尾控制钢丝尺寸 垂尾钢丝安装孔位 钢丝直径 Ø1.2mm 41.5mm 1 5 8 平尾控制钢丝尺寸 平尾钢丝安装孔位 钢丝直径 Ø1.2mm 490mm 19 1 副翼控制钢丝尺寸 副翼舵机钢丝安装孔位 钢丝直径 Ø1.2mm 67.8mm 3 1 8 襟翼控制钢丝尺寸 襟翼舵机钢丝安装孔位 钢丝直径 Ø1.2mm 41.5mm TA-152H1 Item No.:FLW05...
  • Page 19 后 起落架组装 1.参考右图，组装好尾轮组。 2.将尾轮组穿入后轮固定塑料件 后，继续插入到尾舵转向摇臂中； 3.将螺丝锁入尾舵转向摇臂进行 固定！ 后机轮 (Ø35×10mm) 后轮主撑杆 后轮轮轴 E型扣 (Ø5×Ø2mm) E - 尾舵转向摇臂 F - 后轮固定塑料件 G - 尾轮组 H - 螺丝 (PA1.6×6mm) 重 心 示 意 图 正确的重心，直接关系到飞行的成功与否，请参考下面的重心标示图，来调整飞机的重心。 -您可以将电池向前，或者向后移动，来调整飞机的重心； -如果通过电池的移动无法调整到正确的重心位置，您还 可以适当的使用一些其它材料来配重，使飞机的重心处 于正确的位置！ 72mm (2-13/16") TA-152H1 Item No.:FLW05...
  • Page 20 Volate Motor No Load Propeller Item No. KV Value ( V) Resistance Current 14.8 0.02 MO136483 2500 2.3A/10V 3-Blade10×6 830RPM/V 14.8 2600 0.02 2-Blade12×8 MO136484 2.3A/10V 880RPM/V 电机桨夹、十字架参数 Ø20 4-Ø2.6 Ø9.0 Ø6.0 4-Ø3.2 11.0 单位: 毫米(mm) 24.0 TA-152H1 Item No.:FLW05...
  • Page 21 ） 仿真螺旋桨固定盘 螺丝 (PM3×10mm 1pcs) 螺旋桨桨罩 （仿真三叶桨罩） 螺旋桨固定栓 垫片 (Ф14×1.5×Ф6.2mm) 2叶高速版改装套件的安装 (PM3×10mm 1pcs) 螺丝 二叶螺旋桨桨罩 螺旋桨固定栓 垫片 (Ф14×1.5×Ф6.2mm) 二叶桨 (12×8) 二叶螺旋桨固定盘 3648-880KV无刷马达 我们为这款模型准备一个2叶高速改装套件，有效提高 功率和飞行速度，降低螺旋桨的使用成本！您可以向 我们的经销商联系购买专和改装套件 无刷电子调速器安装 螺丝 (PWA3x8mm 4pcs) 电池托盘 电调 托盘固定架 电调放置在电池托盘B下方，这里 是一个特别设计的通风管道，可 以有效对电子设备降温。如左侧 图示，当我们取下电池托盘B时， 您可以方便地更换电调！ TA-152H1 Item No.:FLW05...
  • Page 22 舵 面 测 试 中文版 当您按前面的步骤组装好飞机后，在飞行前，我们需要用一块充饱电的电池，连接到电调。用遥控 器测试每个舵面的工作情况，检查是否正常！ 副 翼 副翼摇杆 副翼摇杆 向左运动 向右运动 升 降 舵 升降摇杆 升降摇杆 向下运动 向上运动 方 向 舵 方向摇杆 方向摇杆 向左运动 向右运动 襟 翼 襟翼放下 TA-152H1 Item No.:FLW05...
  • Page 23 方向舵 襟 翼 H1/H2 10mm/10mm H1/H2 11mm/11mm H1/H2 18mm/18mm 小舵角 H1 15mm 舵量比率：90% 舵量比率：85% 舵量比率：85% H1/H2 12mm/12mm H1/H2 13mm/13mm H1/H2 21mm/21mm 大舵角 H1 28mm 舵量比率：100% 舵量比率：100% 舵量比率：100% 舵 面 活 页 改 装 本产品舵面，采取无铰链方案设计，虽然经过大量的运用，已经证明这是一种可靠的设计，但 是，我们不排除，在使用的过程中，由于失误而造成舵面脱落现象。所以，我们随机配送了 一套塑 料针式铰链，方便您的维修和舵面加强，请参考以下示意图，进行改装： TA-152H1 Item No.:FLW05...
  • Page 24 Dongguan Freewing Electronic Technology Ltd HK Freewing Model International Limited Add.: FeiYi Building,face to Labor Bureau, Fumin Middle Road, Dalang Town, Dongguan City，Guangdong Province, China Web: http://www.sz-freewing.com Email:freewing@sz-freewing.com Tel: 86-769-82669669 Fax:86-769-82033233 东莞市飞翼电子科技有限公司 香 港 飞 翼 模 型 国 际 有 限 公 司 地址: 广东省东...
