Page 1
MANUALE USO E MANUTENZIONE USE AND MAINTENANCE MANUAL MANUAL DE USO Y MANTENIMIENTO BEDIENUNGS- UND WARTUNGSANLEITUNGEN MANUEL D'UTILISATION ET D'ENTRETIEN NAVODILA ZA UPORABO IN VZDRŽEVANJE BRUKS- OCH UNDERHÅLLSHANDBOK BRUGS- OG VEDLIGEHOLDELSESVEJLEDNING ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ PRIRUČNIK ZA UPORABU I ODRŽAVANJE HANDLEIDING VOOR GEBRUIK EN ONDERHOUD MANUAL DE USO E MANUTENÇÃO MANUAL DE UTILIZARE ȘI ÎNTREȚINERE...
Page 3
Gentile Cliente, La ringraziamo vivamente per aver scelto uno dei nostri prodotti. La capacità di interpretare il mercato con risposte specifiche e dinamiche di insieme, unitamente alla garanzia di una vasta conoscenza di settore, hanno fatto del Costruttore, uno dei leaders mondiali per progettazione, costruzione e rea- lizzazione di attrezzature per la potatura e la raccolta.
.............................. 5 Funzioni e utilizzo del Manuale di Uso e Manutenzione ..............5 Simbologia e qualifica degli operatori addetti .................. 5 Dichiarazione di conformità ......................5 Ricevimento del prodotto ......................... 5 Garanzia ............................5 ......................6 Avvertenze ............................6 2.1.1 Risultati delle prove di Legge ...................
In caso di problemi, contattare il Servizio Assistenza Tecnica del Costruttore, fornendo gli estremi del prodotto riportati sulla targhetta di identificazione (vedi “Identificazione del prodotto” - cap. “Specifiche tecniche”). Garanzia Per le condizioni generali di garanzia consultare Il sito Campagnola nell’area dedicata all’indirizzo: http://www.campagnola.it ; oppure fare richiesta scritta al numero di fax 051752551, o mandare una e-mail a: star@campagnola.it”.
Avvertenze ATTENZIONE! Il Costruttore declina ogni responsabilità derivante dall’inadempienza di quanto segue. Restano a carico del datore di lavoro o dell’utilizzatore gli adempimenti previsti dalla legislazione vigente in materia di sicurezza e igiene negli ambienti di lavoro (Dir. 2003/10/CE, Dir. 2002/44/CE nonché il D. Lgs nr. 81/2008): con- segna degli idonei dispositivi di protezione individuali, informazione sui rischi, sorveglianza sanitaria, ecc..
• Non utilizzare benzina, diluenti o altri prodotti aggressivi per la pulizia dell’attrezzo. • Evitare di lavorare in condizioni meteorologiche avverse, come nebbia, pioggia intensa, vento forte, tempesta di gran- dine, neve, ghiaccio. • Prima di attivare l’attrezzo, assicurarsi di aver rimosso gli utensili utilizzati per le regolazioni. Gli utensili lasciati sulle parti in movimento dell’attrezzo possono causare lesioni.

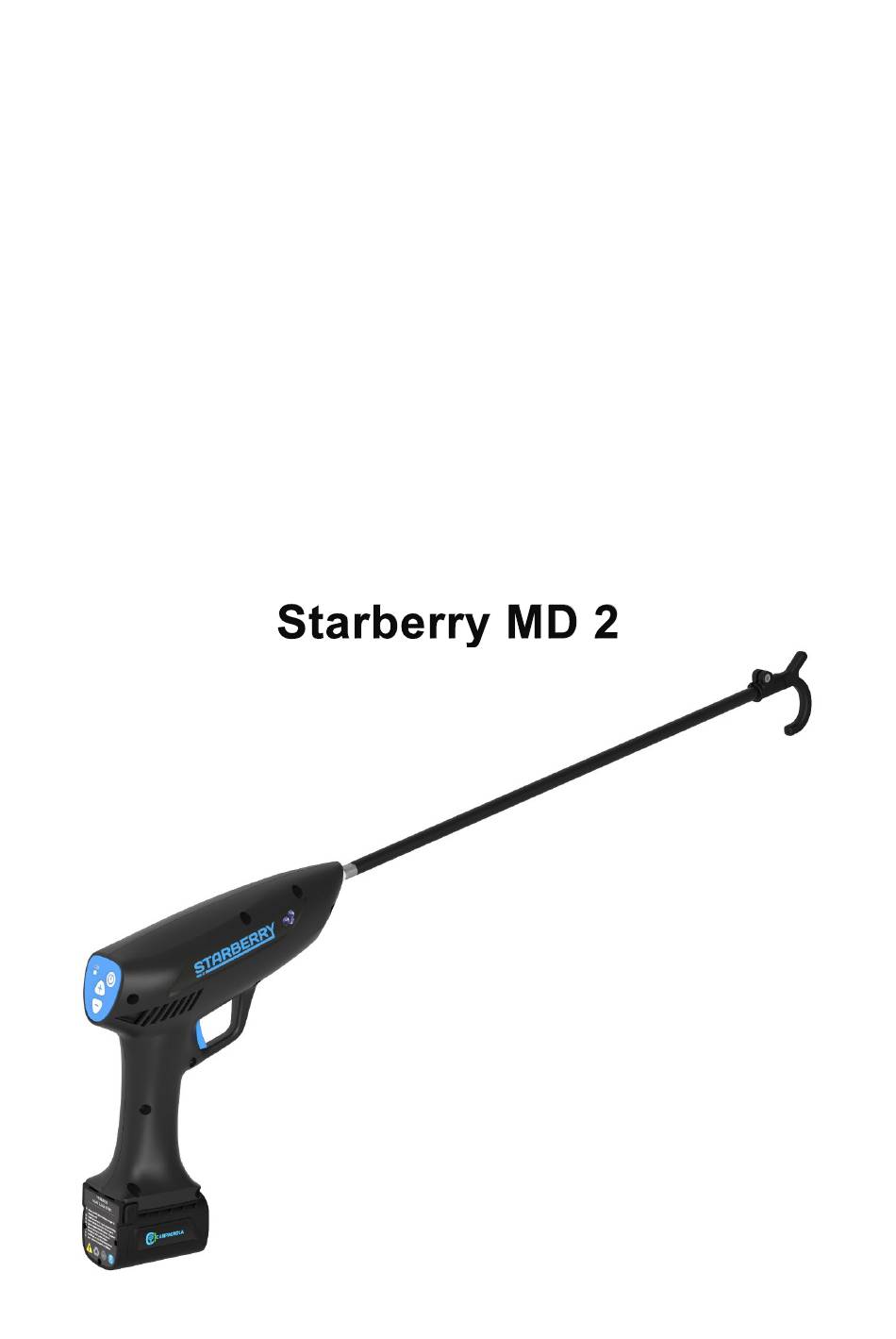

Descrizione del prodotto Il gancio scuotitore elettrico STARBERRY MD2, alimentato da batteria (13) plug-in, è un prodotto destinato alla raccolta di mirtilli o frutti simili. Il gancio scuotitore è costituito da un corpo con impugnatura ergonomica, da un motoriduttore, da una scheda elettronica di comando, da un grilletto per l’azionamento (5) e da un’asta (8) provvista di ganci (9) e (10).
Connettori di ricarica Permettono la connessione tra caricabatterie e batteria Indicatori luminosi LED Indicano lo stato di carica delle batterie Dati tecnici Dati tecnici Peso attrezzo completo 1010 g Velocità min. dell’asta 600 ± 20 battute/min Velocità max. dell’asta 2200 ± 20 battute/min Tensione nominale/Tensione max batteria 14,4 V / 16,8 V Batteria Li-Ion...
Simbologia ed avvertenze Avvertenze generali Obbligo abbigliamento idoneo Obbligo lettura Manuale Obbligo protezioni mani Uso e Manutenzione Obbligo protezioni piedi Obbligo protezione capo Avviamento Ricaricare le batterie (13) tramite il caricabatterie (16) (vedi paragrafo 4.2.) ed eseguire le seguenti operazioni: Avvitare l’asta (8) sull’albero di trasmissione (7), stringendo con la chiave in dotazione.
Caricamento della batteria Collegare la batteria (13) al caricabatterie (16) (Fig.1) e la spina di quest’ultimo alla presa di alimentazione (Fig. 2); evi- tando di utilizzare prolunghe elettriche, perché fonte potenziale di rischi elettrici. Le spie luminose a LED (18) del caricabatterie si illuminano di rosso durante il caricamento, mentre quando la batteria raggiunge il massimo della carica, il LED (18) diventa verde.
• Non caricare la batteria in ambienti umidi o all’aperto. • Non utilizzare o mettere in carica la batteria vicino a fonti di calore o alla luce diretta del sole. • Al ridursi della carica della batteria si ridurrà la velocità dell’attrezzo. •...
ATTENZIONE! Utilizzare l’attrezzo solo per gli scopi descritti nel par. “Descrizione del prodotto”. Ogni altro utilizzo può essere • causa d’infortuni. • Azionare l’attrezzo solo quando è inserito tra i rami. Un uso improprio è causa di maggior usura dell’attrezzo e non consente di economizzare il consumo della batteria (13).
Batteria (13) degra- Sostituire la batteria (13). data La batteria non si Caricabatterie (16) di- carica completa- Sostituire il caricabatterie (16). fettoso mente Caricabatterie (16) Verificare che il caricabatterie (16) sia quello fornito in dotazione al non idoneo prodotto. ATTENZIONE! La mancata osservanza delle istruzioni contenute nel manuale può...
Deve essere garantito il rispetto delle esigenze igienico-sanitarie ed evitato ogni rischio di inquina- mento dell’aria, dell’acqua, del suolo e del sottosuolo. Devono essere promossi, con l’osservanza di criteri economici ed efficienti, i sistemi di recupero e riciclaggio di materiali ed energia. Indicazioni per rifiuti speciali Sono rifiuti speciali i residui derivanti da lavorazioni industriali ed i materiali provenienti da demolizioni di macchi- nari e apparecchiature deteriorati ed obsoleti.
Page 16
Dear Customer, Thank you for choosing one of our products. The vast manufacturing expertise and the ability to meet all specific customer’s requirements have made the Manufacturer one of the market leaders of pruning and harvesting equipment, known world-wide for its top quality. The company employs highly qualified personnel and offers an extended sales network and a wide range of products: •...
Page 17
............................18 Reading the Use and Maintenance Manual ................... 18 Symbols and operators’ competence levels .................. 18 Compliance certificate ........................18 Receiving the product ........................18 Warranty ............................18 ..........................19 Precautions ............................ 19 2.1.1 Results of the tests carried out according to the Laws ........... 19 General precautions ........................
(“refer to “Product Identification”, in “Specifications” chapter). Warranty For the general warranty conditions check the dedicated area in the Campagnola website at: http://www.campagnola.it/downloads, or send a written request to the fax number +39 051752551, or send an e-mail to: star@campagnola.it WARNING!
Precautions WARNING! The Manufacturer declines all responsibilities if the precautions below are not taken. The accomplishments concerning working environment safety and health regulations indicated by the current laws (2003/10/CE Directive, 2002/44/CE Directive and 81/2008 Law Decree) have to be carried out either by the end- user or by the employer: supplying the adequate individual protecting devices, informing about working risks, performing sanitary survey, etc…...
• Before switching the tool on, make sure that all the tools used for the adjustment operations have been removed, since, if left on the moving parts, they could cause injuries. • Leakage of liquid from the battery (13) could cause injuries to the operator. Do not touch the battery (13) fluid. In case of contact, rinse abundantly with clean water.
The identification details are printed on the tool. Product description The electric vibrating hook, named Starberry MD2, and power-supplied by a plug-in battery (13), is a product intended for harvesting blueberries and other kinds of similar fruit. The vibrating hook is composed of a body with an ergonomic handle, a gearmotor, an electronic speed controller, a trigger (5) and a pole (8) with hooks (9) and (10).
Battery charger Charges up to 3 batteries in sequence Recharge connectors Allow to connect the battery to its charger LED indicators Show the battery charge status Technical details Technical data Total weight of the tool 1,010 g Min. pole speed 600 ±...
Warning symbols General warning Compulsory adequate clothing Duty of reading the use & Compulsory hands protection maintenance manual Compulsory feet protection Compulsory head protection Tool starting Recharge the battery (13) by means of the battery charger (16) (see paragraph 4.2). 1) Screw the pole (8) onto the transmission shaft (7), tightening by means of the key supplied.
Battery charge Connect the battery (13) to the battery charger (16) (picture 1) and the plug of the charger to the socket (picture 2). Avoid using electrical extension cables, as they are a source of electrical risks. The battery charger LED indicators (18) become red while charging. When the battery is charged up, the LED light (18) becomes green.
• Do not store the battery near heat sources, indoors or in a potentially explosive atmosphere. The battery could ex- plode or generate fire. • Do not charge the battery in damp rooms or outdoors. • Do not use or charge the battery close to heat sources or in the direct sunlight. •...
5.1.1 Precautions for the use • Rinse the tool by means of a clean and dry cloth. Do not use any petrol or solvents. • To rinse the tool, do not use abrasive degreasers or products containing solvents. • For a proper tool operation follow the instructions. In case of damage do not use the tool, the battery (13) and its charger (16).
Routine maintenance WARNING! • Before performing any routine maintenance operation, switch off the battery (13) by means of the ON/OFF but- ton (1) and remove it. • All the maintenance operations which are not described in this manual must be performed by an Au-thorized Service Point.
Page 28
WARNING! Any unauthorized disposal by the owner of a product is followed by the application of the sanctions due to the regulations in force. WARNING! In compliance with the Directive 2012/19/EU on RAEE any bought element/equipment marked with the symbol of the crossed dustbin means that it has to be collected, at the end of its working life, separately from other waste: The separate collection of the element/equipment, at the end of its working life, shall be managed by the Manufacturer.
Page 29
Estimado Cliente, le agradecemos mucho que haya elegido uno de nuestros productos. La capacidad de interpretar el mercado con respuestas específicas y dinámicas de conjunto, junto con la garantía de un amplio conocimiento del sector, han hecho del Fabricante el líder mundial en la proyección, construcción y realización de equipos para la poda y la cosecha.
Page 30
............................31 Funciones y utilización del Manual de Uso y Mantenimiento ............31 Simbología y cualificación de los operarios ................... 31 Declaración de conformidad ......................31 Llegada del producto ........................31 Garantía ............................31 ................32 Advertencias generales ......................... 32 2.1.1 Resultados de las pruebas hechas por Ley ..............32 Advertencias generales .........................
“Especificaciones técnicas”). Garantía Para conocer las condiciones generales de garantía, consulte el sitio web de Campagnola en el área dedicada en: http://www.campagnola.it/downloads; o haga una solicitud por escrito al número de fax +39 051752551, o envíe un correo electrónico a: star@campagnola.it...
Advertencias generales ¡ATENCIÓN! El Fabricante declina cualquier responsabilidad que derive del incumplimiento de lo siguiente. Quedándose a cargo del dueño o del usuario los cumplimientos indicados en la ley vigente por lo que se refiere a la seguridad e higiene en los ambientes de trabajo (Directiva 2003/10/CE, 2002/44/CE y Provisión Legislativa 81/2008), hay que entregar idóneos dispositivos individuales de protección, informar sobre los riesgos, efectuar vigilancia sanitaria, etc.
• Guardar con cuidado este manual y consultarlo antes de utilizar la máquina. • Mantener en perfecto estado todas las etiquetas con señales de peligro y de seguridad. • No usar gasolina, diluyentes u otros productos agresivos para limpiar la herramienta. •...
Los datos identificativos están impresos sobre la herramienta. Descripción del producto El gancho vibrador eléctrico Starberry MD2, alimentado por medio de una batería incorporada (13), es una herramienta para la cosecha de arándanos y frutos parecidos. El gancho vibrador tiene un cuerpo con empuñadura ergonómica, un motorreductor, una ficha electrónica de control, un gatillo para el accionamiento (5) y una alargadora (8) con ganchos (9)
Gancho fijo Permite sacudir las ramas Tornillos para ganchos Permiten bloquear los ganchos sobre la varilla Tuercas autoblocantes Reducen notablemente la posibilidad que los ganchos se destornillen Batería Permite el funcionamiento de la herramienta Aletas de desbloqueo Permiten insertar/quitar la batería de la herramienta Contactos batería Conectan la batería a la herramienta Cargador de baterías...
Símbolos de advertencia Advertencias genéricas Llevar trajes idóneos Leer el manual de uso y Proteger las manos mantenimiento Proteger los pies Proteger la cabeza Puesta en marcha Recargar las baterías (13) utilizando el cargador (16) (véase el párr. 4.2.) y efectuar las siguientes operaciones: 1) Roscar la varilla (8) en el eje de transmisión (7), apretando con la llave suministrada.
Recarga de la batería Conectar la batería (13) al cargador (16) (dibujo 1) y el enchufe del cargador a la toma de corriente (dibujo 2), evitando el uso de cables de extensión eléctrica, porque pueden ser fuente potencial de riesgos eléctricos. Los indicadores LED (18) del cargador se ponen rojos durante la recarga.
• No cargar la batería en ambientes húmedos o al aire libre. • No utilizar o cargar la batería cerca de fuentes de calor o bajo la luz solar directa. • A medida que disminuye la carga de la batería, se reduce la velocidad de la herramienta. •...
¡ATENCIÓN! Utilizar la herramienta únicamente para los fines indicados en el párr. “Descripción del producto”. Cualquier • uso distinto puede ser causa de infortunios. • Accionar la herramienta solo al estar insertada entre las ramas. Un uso inadecuado es causa de mayor desgaste de la herramienta y no permite reducir el consumo de la batería (13).
La herramienta no tiene la potencia Batería (13) casi descargada. Recargar la batería (13). adecuada . Batería (13) degradada Reemplazar la batería (13). La batería no se Cargador de baterías (16) Reemplazar el cargador de baterías (16). carga defectuoso completamente Cargador de baterías (16) no Controlar que el cargador de baterías (16) sea el suministrado con la idóneo...
Hay que garantizar el respeto de las exigencias higiénico-sanitarias y evitar cada riesgo de contaminación del aire, del agua, del suelo y del subsuelo. Hay que promocionar, respetando los criterios económicos y eficientes, los sistemas de recuperación y reciclaje de materiales y energía. Indicaciones para los residuos especiales Son residuos especiales los residuales de elaboraciones industriales y los materiales que llegan de demoliciones de maquinaria y equipos deteriorados y obsoletos.
Page 42
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. Die Fähigkeit, den Marktanforderungen mit gleichzeitig spezifischen und dynamischen Antworten entgegenzukommen, so- wie die Gewährleistung einer umfassenden Fachkenntnis haben den Hersteller zu einem der weltweit führenden Unterneh- men bei der Entwicklung, Konstruktion und Herstellung von Geräten für Beschnitt und Ernte gemacht.
Page 43
..............................44 Funktionen und Gebrauch der Bedienungs- und Wartungsanleitungen ........44 Symbole und Qualifikation des zuständigen Personals ..............44 Konformitätserklärung ........................44 Erhalt des Produktes ........................44 Garantie ............................44 ......................45 Anweisungen..........................45 Allgemeine Warnungen ........................45 2.2.1 Sicherheit am Arbeitsplatz ....................46 2.2.2 Elektrische Sicherheit .....................
Sie die auf dem Kennzeichnungsaufkleber befindlichen Angaben mit (sehen Sie “Kennzeichnung des Produktes” - Kap. “Technische Spezifikationen”). Garantie Allgemeine Garantiebedingungen finden Sie auf der Website von Campagnola im Bereich, der der Adresse gewidmet ist: http://www.campagnola.it/downloads ; oder senden Sie eine schriftliche Anfrage an die Faxnummer +39/051752551, oder senden Sie eine E-Mail an a: star@campagnola.it...
ACHTUNG! Zur Garantieforderung nach den obengenannten Anweisungen benötigt die Herstellerfirma den richtig ausgefüllten Ga- rantieschein und den entsprechenden Kaufnachweis (Rechnung oder entsprechendes Dokument) und das mit der An- triebskraft-Einheit mitgelieferte, vom Kunden unterschriebene Anweisungsblatt. Anweisungen ACHTUNG! Der Hersteller übernimmt keine Verantwortung, die auf der Nichteinhaltung folgender Angaben beruht. Es bleiben zu Lasten des Arbeitsgebers oder des Bedieners die Anforderungen, was Sicherheit und Hygiene in der Arbeitsumgebung nach den Vorschiften (2003/10/CE und 2002/44/CE Normen und 81/2008 Vorschrift) betrifft: Aushändigung der notwendigen Schutzvorrichtungen, Gefahrenauskünfte, Gesundheitskontrollen, usw.
• Vor irgendeiner gewöhnlichen Wartung die Bedienungsanleitungen genau lesen. Für alle Wartungseingriffe, die in die- sen Bedienungsanleitungen nicht beschrieben werden, eine vom Arbeitgeber autorisierte Kundendienststelle kontaktie- ren. • Das Gerät nur für die im Abs. „Beschreibung des Produktes“ beschriebenen Zwecke einsetzen. Jeder abweichende Gebrauch kann zu Unfällen führen.
Die Identifikationsdaten sind auf dem Gerät aufgedruckt worden. Beschreibung des Produktes Starberry MD2 ist ein elektrischer Hakenschüttler. Durch eine Einsteckbatterie (13) betrieben, wird er zur Ernte von Heidel- beeren und ähnlichen Früchten verwendet. Der Hakenschüttler ist mit einem Gehäuse mit ergonomischem Handgriff, mit einem Getriebemotor, mit einer elektronischen Steuerkarte, mit einem Auslösehebel (5) und mit einer Verlängerung (8) mit...
Regulierbare Haken Ermöglichen das Schütteln des Zweiges Fester Haken Ermöglicht das Schütteln des Zweiges Haken-Schrauben Erlauben die Befestigung der Haken auf die Verlängerung Selbstsichernde Muttern Reduzieren die Möglichkeit des Lösens der Haken Batterie Betreibt das Gerät Erlauben, die Batterie ins Gehäuse des Gerätes einzusetzen oder davon zu entfer- Freigabeplatten Batterieanschlüsse Verbinden die Batterie mit dem Gerät...
Schilder, Symbole und Anweisungen Allgemeine Anweisungen Schutzkleidung tragen Die Bedienungsan- Schutzhandschuhe tragen weisungen lesen Schutzschuhe tragen Einen Schutzhelm aufsetzen Anlassen Die Batterie (13) mittels des Ladegerätes (16) wieder aufladen (siehe Absatz 4.2.) und die folgenden Vorgänge nacheinan- der durchführen: Die Verlängerung (8) auf die Getriebewelle (7) schrauben und mit dem mitgelierten Schlüssel festziehen. Die Mutter (12) und die Schraube (11) an die Haken mittels des mitgelieferten Inbussschlüssel montieren.
Ladung der Batterie Die Batterie (13) mit dem Ladegerät (16) und dessen Stecker mit der Steckdose (Bild 2) verbinden. Die Verwendung elektri- scher Verlängerungskabel vermeiden, weil sie eine potenzielle Quelle elektrischer Risiken sind. Während des Ladevorgangs leuchten die LED-Anzeigen (18) des Ladegerätes (16) rot. Wenn die Batterie die Vollladung erreicht, leuchtet die LED-Anzeige (18) grün.
• Die Batterie nicht kurzschliessen. • Die Batterie nicht in der Nähe von Wärmequellen, in Innenräumen oder in Bereichen mit explosionsgefährlicher Atmo- sphäre liegen lassen. Die Batterie könnte explodieren oder einen Brand verursachen. • Die Batterie nicht in feuchter Umgebung oder im Freien aufladen, •...
ACHTUNG! Das Gerät nur für die im Absatz "Produktbeschreibung” angegebenen Zwecke verwenden. Jede davon abwei- • chende Verwendung kann Unfälle verursachen. • Das Gerät nur an der Pflanze verwenden. Eine unsachgemäße Verwendung führt zu einem höheren Verschleiß des Gerätes und schadet der Batterie. 5.1.1 Vorsichtsmassnahmen für den Gebrauch •...
Das Gerät hat nicht die Die Batterie (13) wieder aufladen. Fast leere Batterie (13) notwendige Stärke. Verschlissene Batterie (13) Die Batterie (13) ersetzen. Defektes Ladegerät (16) Das Ladegerät (16) ersetzen. Die Batterie lädt sich nicht vollständig Überprüfen, ob das Ladegerät (16) das mit dem Ungeeignetes Ladegerät (16) Gerät-Satz gelieferte ist.
Man muss vor den hygienisch-sanitären Forderungen Achtung geben und alle Gefahren von Luft-, Wasser-, Grund- und Untergrund-Verschmutzung vermeiden. Man muss die Systeme von Nutzbarmachung und Wiederverwertung von Materialien und Energie nach ökonomi- schen und wirksamen Kriterien unterstützen. Hinweise für Sonderabfälle Sonderabfälle sind Abfallstoffe nach industriellen Verfahren und Materialien aus der Verschrottung von verschlissenen und unbrauchbaren Vorrichtungen und Geräten.
Page 55
à moteur et électromécaniques (à batterie) pour la cueillette des olives et d’autres types de fruits ; • compresseurs pour l’attelage à trois points d’un tracteur et des moto-compresseurs ; Les raisons de choisir les équipements Campagnola peuvent être résumées comme suit : • maniabilité et praticité des produits ; •...
Page 56
............................57 Fonctions et emploi du Manuel d’utilisation et d’entretien ............. 57 Symboles et qualification des opérateurs préposés ..............57 Déclaration de conformité ......................57 Réception du produit ........................57 Garantie ............................57 ........................58 Mises en garde..........................58 2.1.1 Résultats des essais prévus par la loi .................. 58 Mises en garde générales .........................
(voir « Identification du produit » – chap. « Spécifications techniques »). Garantie Pour les conditions générales de garantie, consulter l’espace spécifique du site Campagnola, à l'adresse : http://www.campagnola.it ; ou faire une demande par écrit au numéro de fax +39 051752551, ou encore envoyer un e-mail à...
Mises en garde ATTENTION ! Le Fabricant décline toute responsabilité quant au non-respect des consignes suivantes. L’employeur ou l’utilisateur est chargé de se conformer aux obligations prévues par la loi en vigueur en matière de sécurité et d’hygiène sur le lieu de travail (Directive 2003/10/CE, Directive 2002/44/CE et Décret législatif italien n° 81/2008) : remise des équipements de protection individuelle appropriés, information sur les risques, contrôle sanitaire, etc.
• Avant d’activer l’outil, s’assurer d’avoir enlevé les outils utilisés pour les réglages. Les instruments laissés sur les pièces mobiles de l’outil peuvent provoquer des blessures. • L’écoulement de liquide de la batterie (13) peut causer des dommages à l’opérateur. Ne pas toucher le liquide de la batterie (13).
Description du produit Le crochet éclaircisseur électrique STARBERRY MD2, alimenté par une batterie (13) enfichable, est un produit conçu pour la cueil- lette de myrtilles ou de fruits similaires. Le crochet éclaircisseur est composé d’un corps avec une poignée ergonomique, d’un motoréducteur, d’une carte électronique de commande, d’une détente d’actionnement (5) et d’une tige (8) munie de crochets (9) et...
Chargeur de batterie Il sert à charger jusqu’à trois batteries Connecteurs de recharge Ils permettent la connexion entre le chargeur de batterie et la batterie Indicateurs lumineux LED Ils indiquent l’état de charge des batteries Données techniques Données techniques Poids de l’outil complet 1010 g Vitesse min.
Symboles et mises en garde Mises en garde générales Port obligatoire de vêtements appropriés Lecture obligatoire du Port obligatoire de protections pour les Manuel d’utilisation et mains d’entretien Port obligatoire de protections pour les Port obligatoire d’une protection pour la pieds tête Mise en marche...
Chargement de la batterie Brancher la batterie (13) au chargeur de batterie (16) (Fig. 1) et la fiche de ce dernier à la prise d’alimentation (Fig. 2), en évitant d’utiliser des rallonges électriques car elles représentent une source potentielle de risques électriques. Les voyants lumineux à...
• Ne pas charger la batterie dans un environnement humide ou à l’extérieur. • Ne pas utiliser ou mettre la batterie en charge près d’une source de chaleur ou à la lumière directe du soleil. • Lorsque la charge de la batterie diminue, l’outil est moins rapide. •...
5.1.1 Précautions pour l’utilisation • Laisser l’outil propre en utilisant un chiffon propre et sec. Ne pas utiliser d’essence ou de solvants. • Ne pas utiliser de dégraissants à base de solvants ou d’abrasifs pour éliminer la saleté de l’outil. •...
Entretien ordinaire ATTENTION ! • Avant toute opération d’entretien ordinaire, éteindre l’outil avec le bouton ON-OFF (1) et retirer la batterie (13) de l’outil. • Toutes les opérations d’entretien qui ne sont pas visées dans ce manuel doivent être effectuées dans un Centre d’as- sistance agréé.
Page 67
ATTENTION ! L’élimination abusive du produit de la part du détenteur comporte l’application des sanctions administratives pré- vues par les règlementations en vigueur. ATTENTION ! Conformément à la Directive « DEEE » 2012/19/UE, si le composant/produit acheté est marqué avec le symbole de la poubelle sur roues barrée d’une croix, cela signifie que le produit, à...
Page 68
Spoštovani kupec, zahvaljujemo se vam za izbiro enega izmed naših izdelkov. Sposobnost odgovarjanja na zahteve trga s specifičnimi in dinamičnimi odgovori obenem, vključujoč zagotovilo o odličnem poznavanju sektorja, so proizvajalcu omogočili, da je postalo vodilno svetovno podjetje v projektiranju, izdelavi in oblikovanju pnevmatičnega orodja za obrezovanje in nabiranje.
Page 69
................................70 Funkcije in uporaba Navodil za uporabo in vzdrževanje ............... 70 Simboli in opredelitev usposobljenega uporabnika ............... 70 Izjava o skladnosti .......................... 70 Prevzem izdelka ..........................70 Garancija ............................70 ...................71 Opozorila ............................71 2.1.1 Rezultati zakonskih preizkusov ..................71 Splošna opozorila ..........................
(glejte „Identifikacija izdelka“ - pogl. „Tehnične značilnosti“). Garancija Splošne garancijske pogoje lahko najdete na spletni strani podjetja Campagnola, v posebnem razdelku na naslovu: http://www.campagnola.it; ali pa pisno zahtevo pošljite po faksu na 051752551, ali pošljite po e-pošti na: star@campagnola.it“.
Opozorila POZOR! Proizvajalec zavrača vsako odgovornost zaradi neupoštevanja sledečih opozoril. Delodajalec ali uporabnik sta zadolžena za izpolnjevanje obveznosti, ki jih predvideva veljavna zakonodaja na področju varnosti in zdravja na delovnem mestu (Dir. 2003/10/ES, Dir. 2002/44/ES ter Zak. ur. št. 81/2008): predaja ustrezne osebne varovalne opreme, informiranje o tveganjih, sanitarna inšpekcija, itd.
• Izliv tekočine iz akumulatorja (13) lahko poškoduje operaterja. Ne dotikajte se tekočine iz akumulatorja (13). Če pride do stika, takoj izperite s čisto vodo. Če tekočina pride v stik z očmi, izperite z veliko čiste vode in takoj poiščite pomoč zdravnika specialista.
Identifikacijski podatki orodja so natisnjeni na njem. Opis izdelka Električni kavelj za stresanje STARBERRY MD2, ki jo poganja akumulator plug-in (13), je namenjena obiranju borovnic in podobnega sadja. Kavelj za stresanje je sestavljen iz ogrodja z ergonomskim ročajem, motoreduktorja, elektronske kontrolne kartice, petelina za delovanje (5) in palice (8), na kateri so kavlji (9) in (10).
Tehnični podatki Tehnični podatki Teža celotne naprave 1010 g Min. hitrost palice 600 ± 20 udarcev/min Maks. hitrost palice 2200 ± 20 tresljajev/min. Nazivna napetost / Maks. napetost akumulatorja 14,4 V / 16,8 V Li-Ion akumulator 2,5 Ah Napetost polnjenja AC 110 V-220 V Trajanje polnjenja 1,5 / 2 h za vsak akumulator...
Simboli in opozorila Splošna opozorila Obvezna uporaba zaščitne obleke Obvezno branje navodil Obvezna uporaba zaščitnih rokavic uporabo vzdrževanje Obvezna uporaba zaščitne obutve Obvezna uporaba zaščitne čelade Zagon S polnilnikom (16) napolnite akumulatorje (13) (glejte odstavek 4.2) in izvršite naslednje postopke: privijte palico (8) na transmisijsko gred (7), zategnite s priloženimi ključi.
Polnjenje akumulatorja Akumulator (13) priklopite na polnilnik (16) (sl. 1) in vtič slednjega v vtičnico za napajanje (sl. 2); ne uporabljajte električnih podaljškov, saj so lahko vir električnih tveganj. Signalne LED lučke (18) polnilnika med polnjenjem svetijo rdeče. Ko se akumulator napolni, se LED lučka (18) obarva zeleno.
• Ne polnite akumulatorja v vlažnih prostorih ali na odprtem. • Ne uporabljajte ali polnite akumulatorja v bližini toplotnih virov ali na neposredni sončni svetlobi. • Ob zmanjšanju polnjenja akumulatorja se bo zmanjšala hitrost verige. • Akumulatorja ne izpostavljajte dežju in ga shranjujte na suhem mestu. •...
5.1.1 Opozorila za uporabo • Napravo čistite s čisto in suho krpo. Ne uporabljajte bencina in ne topil. • Za odstranjevanje umazanije z naprave ne uporabljajte razmaščevalnih sredstev na osnovi topil ali abrazivnih sredstev. • Sledite navodilom za pravilno uporabo naprave. Če pride do poškodbe, ne uporabljajte naprave, akumulatorja (13) ali polnilnika (16).
Redno vzdrževanje POZOR! • Pred izvajanjem kakršnegakoli rednega vzdrževalnega posega, ugasnite napravo z gumbom za VKLOP/IZKLOP (1) in odstranite akumulator (13) z naprave. • Vse vzdrževalne posege, ki niso opisani v tem priročniku, morajo biti opravljeni pri pooblaščenih serviserjih. Redne vzdrževalne posege lahko opravljajo uporabniki. Izredno vzdrževanje POZOR! Vsi izredni vzdrževalni posegi (na primer menjava enote motornega reduktorja ali elektronskih kartic) morajo biti...
Page 80
POZOR! Nezakonito uničenje izdelka s strani uporabnika se kaznuje v skladu z veljavnimi predpisi. POZOR! Glede na Direktivo „OEEO“ 2012/19/EU, je treba, če je kupljena komponenta/izdelek označen z naslednjim simbolom prečrtanega zabojnika na kolesih, ta izdelek ob koncu njegove življenjske dobe ločiti od ostalih odpadkov: Ločeno zbiranje te komponente/izdelka ob koncu življenjske dobe organizira in izvaja proizvajalec.
Page 81
Bäste kund, Tack för att du har valt en av våra produkter. Förmågan att tillmötesgå marknaden med specifika, dynamiska och övergripande svar, i kombination med en omfattande kunskap om sektorn, har gjort oss till ett världsledande företag inom design, utformning och konstruktion av trädgårdsredskap för beskärning och skörd.
Page 82
..............................83 Bruks- och underhållshandbokens syfte och användning ............. 83 Symboler och operatörernas kvalifikationer ................... 83 Försäkran om överensstämmelse....................83 Produktens mottagande ......................... 83 Garanti ............................83 ........................84 Varningar ............................84 2.1.1 Provresultat........................84 Allmänna varningar ........................84 2.2.1 Säkerhet på arbetsplatsen ....................85 2.2.2 Elsäkerhet ........................
(se kapitel "Produktidentifiering" - kap. "Tekniska specifikationer"). Garanti För allmänna garantivillkor, se den avsedda sektionen på Campagnola:s webbsida: http://www.campagnola.it, eller skicka en skriftlig begäran till faxnummer 051752551, eller skicka ett e-post till: star@campagnola.it”. VARNING! När du begär reparation under garantin, i enlighet med ovannämnda bestämmelser, måste produkten som ska repareras alltid åtföljas av ett korrekt ifyllt garantibevis, tillsammans med motsvarande inköpsbevis (faktura eller annat dokument...
Varningar VARNING! Tillverkaren frånsäger sig allt ansvar till följd av underlåtenhet att iaktta följande. Det ankommer på arbetsgivaren eller användaren att följa de bestämmelser som föreskrivs i gällande lagstiftning om säkerhet och hygien på arbetsplatsen (Dir. 2003/10/EG, dir. 2002/44/EG såsom lagdekret nr 81/2008): tillhandahållande av lämplig personlig skyddsutrustning, information om risker, hälsokontroll, osv...
• Undvik att arbeta under ogynnsamma väderförhållanden, såsom dimma, kraftigt regn, stark vind, oväder med hagel, snö, is. • Innan du aktiverar redskapet, se till att du har tagit bort de verktyg som används för justeringarna. Verktyg som lämnats kvar på redskapet roterande delar kan orsaka skador. •...
Redskapets identifieringsuppgifter står tryckta på redskapet. Produktbeskrivning Den elektriska skakanordningen STARBERRY MD2 som drivs med ett plug-in-batteri (13), är en produkt avsedd för att skörda blåbär eller liknande frukter. Skakkroken består av en stomme med ett ergonomiskt handtag, en växelmotor, ett elektroniskt styrkort, en avtryckare för manövrering (5) och en stång (8) utrustad med krokarna (9) och (10).
Symboler och anvisningar Allmänna anvisningar Skyldighet att bära lämpliga kläder Skyldighet att läsa Bruks- och Skyldighet att skydda händerna underhållshandboken Skyldighet att skydda fötterna Skyldighet att skydda huvudet Uppstart Ladda batterierna (13) med batteriladdaren (16) (se punkt 4.2.) och utför följande åtgärder: Fäst stången (8) på...
Batteriladdning Anslut batteriet (13) till batteriladdaren (16) (Fig. 1) och dess stickkontakt till eluttaget (Fig. 2). Undvik att använda förlängningsdosor eftersom det är en potentiell källa till elektrisk fara. De lysande LED-lamporna (18) på batteriladdaren lyser rött under laddning. När batteriet når maximal laddning blir LED- lampan (18) grön.
• Använd inte eller ladda batteriet i närheten av värmekällor eller i direkt solljus. • När batteriets laddning minskar kommer redskapet hastighet att minska. • Utsätt inte batteriet för regn och förvara det på en torr plats. • Sänk inte ner redskapet, batteriet eller laddaren i någon vätska. •...
5.1.1 Förvarningsanvisningar • Håll redskapet rent med en ren och torr trasa. Använd inte bensin eller lösningsmedel. • Använd inte lösningsmedel eller slipmedel för att avlägsna smuts från redskapet. • Följ anvisningarna för en korrekt användning av redskapet. Använd inte redskapet, batteriet (13) eller laddaren (16) vid skador.
Löpande underhåll VARNING! • Stäng av redskapet med ON/OFF-knappen (1) och plocka ut batteriet (13) innan du utför något löpande underhåll. • Alla underhållsåtgärder som inte omfattas av denna bruksanvisning måste utföras på en auktoriserad verkstad. De löpande underhållsåtgärderna kan utföras av operatörerna. Särskild underhåll VARNING! Eventuella särskilda underhållsåtgärder (till exempel utbyte av växelmotorblock eller elektroniska kort) måste...
Page 93
VARNING! Olaglig avfallshantering av produkten medför tillämpning av sanktioner som föreskrivs i gällande bestämmelser. VARNING! Enligt "WEEE" -direktivet 2012/19 / EU, om den köpta komponenten/produkten är märkt med följande överkorsade soptunna, betyder det att produkten i slutet av dess livslängd måste samlas in separat från annat avfall: Den separata insamlingen av denna komponent/produkt i slutet av dess livslängd organiseras och hanteras av tillverkaren.
Page 94
Kære kunde, Tak fordi du har valgt et af vores produkter. Evnen til at fortolke markedet med en kombination af specifikke og dynamiske produkter, sammen med garantien fra et omfattende kendskab til branchen, har gjort Fabrikanten til én af verdens førende indenfor design, konstruktion og udvikling af udstyr til beskæring og høst.
Page 95
............................83 Funktioner og brug af Brugs- og vedligeholdelsesvejledningen ............83 Symboler og kvalifikationer for de ansvarlige operatører ..............83 Overensstemmelseserklæring ......................83 Modtagelse af produktet ........................83 Garanti ............................83 .........................84 Advarsler ............................84 2.1.1 Resultater af de lovpligtige test ..................84 Generelle advarsler ........................
I tilfælde af problemer skal man rette henvendelse til Fabrikantens tekniske servicecenter og formidle de produktoplysninger, der er angivet på typeskiltet (se “Identifikation af produktet” - kap. ”Tekniske specifikationer”) Garanti For de generelle garantibestemmelser, se under det relevante afsnit, på hjemmesiden Campagnola: Http://www.campagnola.it, eller send en skriftlig anmodning til fax: +39 051752551, eller send en e-mail til: star@campagnola.it”.
Advarsler GIV AGT! Fabrikanten frasiger sig ethvert ansvar som følge af manglende overholdelse af nedenstående. Arbejdsgiveren eller brugeren er ansvarlig for at opfylde kravene i den gældende lovgivning vedrørende sundhed og sikkerhed på arbejdspladsen (Dir. 2003/10/CE, Dir. 2002/44/CE og italiensk Lovdekret nr. 81/2008): Udlevering af de hensigtsmæssige personlige værnemidler, informationer vedrørende risici, helbredskontrol osv..
• Før redskabet aktiveres, skal man sørge for at have fjernet de værktøjer, som blev brugt til at udføre reguleringerne. De værktøjer, der efterlades på redskabets bevægelige dele, kan medføre legemsbeskadigelser. • Udsivning af væske fra batteriet (13) kan muligvis forårsage kvæstelser på operatøren. Batterivæsken må ikke berøres (13).
Beskrivelse af produktet Den elektriske rystekrog STARBERRY MD2, der kører på plug-in batteri (13), er et produkt, der er beregnet høst af blåbær og lignende frugter. Rystekrogen består af en hoveddel med et ergonomisk håndtag, en gearmotor, et elektronisk printkort, en udløser til aktivering (5) og en stang (8) med kroge (9) og (10).
Batterikontakter Slutter batteriet til redskabet Batterioplader Anvendes til opladning af indtil tre batterier Ladestik Gør det muligt at koble batteriet til batteriopladeren. Lysdioder (LED) Angiver batteriernes opladningstilstand Tekniske data Tekniske data Redskabets totalvægt 1010 g Min. hastighed for stang 600 ± 20 slag/min. Maks.
Symboler og advarsler Generelle advarsler Krav om egnet beklædning Krav om læsning af Brugs- og Krav om beskyttelse af hænder vedligeholdelsesvejledningen Krav om beskyttelse af fødder Krav om beskyttelse af hoved Start Genoplad batterierne (13) ved hjælp af batteriopladeren (16) (se afsnit 4.2.), og udfør følgende handlinger: Skru stangen (8) på...
Opladning af batteriet Slut batteriet (13) til batteriopladeren (16) (fig. 1) og stikket på sidstnævnte i stikkontakten (Fig. 2). Undgå at anvende elektriske forlængerledninger, da disse kan være en mulig kilde til elektriske risici. Kontrollamperne med lysdiode (18) på batteriopladeren tænder med rødt lys under opladningen, mens når batteriet opnår den fulde opladning, bliver lysdioden (18) grøn.
• Batteriet må ikke oplades i fugtige omgivelser eller udendørs. • Anvend ikke eller oplad batteriet i nærheden af varmekilder eller i direkte sol. • Når batteriet aflades, reduceres redskabets hastighed. • Batteriet må ikke udsættes for regn, og skal opbevares på et tørt sted. •...
5.1.1 Forsigtighedsforanstaltninger under brugen • Redskabet skal holdes rent ved brug af en ren og tør klud. Anvend ikke benzin eller opløsningsmidler. • Anvend ikke affedtningsmidler, som er baseret på opløsningsmidler eller slibende midler for at fjerne snavs fra redskabet. •...
Regelmæssig vedligeholdelse GIV AGT! • Tryk på knappen TÆND-SLUK (1) og tag batteriet (13) ud af redskabet, før der foretages nogen form for regelmæssig vedligeholdelse. • Alt vedligeholdelsesarbejde, der ikke beskrives i denne vejledning, skal udføres på de Autoriserede servicecentre. Procedurerne for regelmæssig vedligeholdelse kan udføres af operatørerne.
Anvisninger for specialaffald Der er tale om specialaffald, ved rester som stammer fra erhvervsmæssige bearbejdninger og materialer fra afmontering af ødelagte eller forældede maskiner og apparater. I forbindelse med bortskaffelsen af specialaffald, også giftige og skadelige stoffer, skal selve affaldsproducenten, direkte eller gennem virksomheder, autoriserede firmaer eller ved at overlade affaldet til steder, som håndterer den offentlige service med hvilken der er indgået en aftale om den pågældende serviceydelse.
Page 107
Αγαπητέ πελάτη, Σας ευχαριστούμε πολύ που επιλέξατε ένα από τα προϊόντα μας. Η ικανότητα να ερμηνεύουμε την αγορά με συνολικές ειδικές και δυναμικές απαντήσεις, μαζί με την εγγύηση μιας ευρείας γνώσης του τομέα, κατέστησαν τον κατασκευαστή, παγκόσμιο ηγέτη στο σχεδιασμό, στην κατασκευή και στην πραγματοποίηση...
Page 108
..............................109 Λειτουργίες και χρήση του Εγχειριδίου Χρήσης και Συντήρησης ............109 Σύμβολα και προσόντα των αρμοδίων χειριστών ................109 Δήλωση συμμόρφωσης ........................109 Παραλαβή του προϊόντος ........................ 109 Εγγύηση ............................109 ..............110 Προειδοποιήσεις ..........................110 2.1.1 Αποτελέσματα των δοκιμών που προβλέπονται από τον Νόμο .......... 110 Γενικές...
προϊόντος που αναγράφονται στην αναγνωριστική πινακίδα (βλέπε «Αναγνώριση του προϊόντος» - κεφ. «Τεχνικές προδιαγραφές»). Εγγύηση Για τους γενικούς όρους της εγγύησης, ανατρέξτε στην ιστοσελίδα της Campagnola στη διεύθυνση: http://www.campagnola.it, ή υποβάλλετε γραπτό αίτημα στον αριθμό fax 051752551, ή στείλτε ένα...
Προειδοποιήσεις ΠΡΟΣΟΧΗ! Ο Κατασκευαστής αποποιείται κάθε ευθύνη που προέρχεται από την μη εκπλήρωση των παρακάτω. Επιβαρύνει τον εργοδότη ή το χρήστη η εφαρμογή των προβλεπόμενων από την ισχύουσα νομοθεσία για ζητήματα ασφαλείας και υγιεινής στους χώρους εργασίας (Οδηγ. 2003/10/ΟΕ, Οδηγ. 2002/44/ΕΚ καθώς και το Ν.Δ. αρ. 81/2008): παράδοση...
• Μην εργάζεστε υπό αντίξοες μετεωρολογικές συνθήκες, όπως ομίχλη, δυνατή βροχή, ισχυρό άνεμο, χαλαζόπτωση, χιόνι, πάγο. • Πριν ενεργοποιήσετε το εργαλείο, βεβαιωθείτε ότι έχετε αφαιρέσει τα εργαλεία που χρησιμοποιούνται για τις ρυθμίσεις. Τα σύνεργα που έχουν αφεθεί στα κινούμενα μέρη του εργαλείου, μπορεί να προκαλέσουν τραυματισμούς. •...
Τα αναγνωριστικά στοιχεία του εργαλείου είναι αποτυπωμένα επάνω στο εργαλείο. Περιγραφή του προϊόντος Ο γάντζος του ηλεκτρικού αναδευτήρα STARBERRY MD2, που τροφοδοτείται με πρόσθετη μπαταρία (13), είναι ένα προϊόν που προορίζεται για τη συγκομιδή μυρτίλων ή παρόμοιων φρούτων. Ο γάντζος αναδευτήρα αποτελείται από ένα σώμα με εργονομική...
Φορτιστής μπαταρίας Χρησιμοποιείται για τη φόρτωση έως και τριών μπαταριών Βύσματα σύνδεσης επαναφόρτισης Επιτρέπουν τη σύνδεση μεταξύ του φορτιστή μπαταριών και της μπαταρίας Φωτεινοί δείκτες LED Υποδεικνύουν την κατάσταση του φορτιστή μπαταριών Τεχνικά στοιχεία Τεχνικά στοιχεία Πλήρες φορτίο εργαλείου 1010 g Ελάχ.
Σύμβολα και προειδοποιήσεις Γενικές προειδοποιήσεις Υποχρεωτικός ο κατάλληλος ρουχισμός Υποχρεωτική η ανάγνωση του Υποχρεωτική η προστασία των χεριών εγχειριδίου χρήσης και συντήρησης Υποχρεωτική η προστασία των ποδιών Υποχρεωτική η προστασία της κεφαλής Εκκίνηση Επαναφορτίστε τις μπαταρίες (13) με το φορτιστή μπαταρίας (16) (βλ. παράγραφο 4.2.) και εκτελέστε τις εξής λειτουργίες: Βιδώστε...
Φόρτιση μπαταρίας Συνδέστε την μπαταρία (13) στον φορτιστή (16) (εικ.1) και το βύσμα του φορτιστή στην πρίζα τροφοδοσίας (Εικ. 2). Μην χρησιμοποιείτε ηλεκτρικές προεκτάσεις διότι υπάρχει δυνητικός ηλεκτρικό κίνδυνος. Οι φωτεινές ενδεικτικές λυχνίες LED (18) του φορτιστή μπαταριών, γίνονται κόκκινα κατά τη διάρκεια της φόρτισης. Όταν η μπαταρία φτάνει...
• Μη χρησιμοποιείται και μη βάζετε τη μπαταρία να φορτίζεται κοντά σε πηγές θερμότητας ή σε απευθείας έκθεση στον ήλιο. • Καθώς μειώνεται η φόρτιση της μπαταρίας, μειώνεται και η ταχύτητα του εργαλείου. • Μην εκθέτετε τη μπαταρία στη βροχή και αποθηκεύστε την σε ξηρό μέρος. •...
5.1.1 Προφυλάξεις χρήσης • Κρατήστε το εργαλείο καθαρό χρησιμοποιώντας ένα καθαρό και στεγνό πανί. Μην χρησιμοποιείτε βενζίνη ή διαλύτες. • Μη χρησιμοποιείτε απολυμαντικά με βάση τους διαλύτες ή με διαβρωτικούς παράγοντας, για να αφαιρέσετε τις ακαθαρσίες από το εργαλείο. • Ακολουθήστε...
Τακτική συντήρηση ΠΡΟΣΟΧΗ! • Πριν από οποιαδήποτε εργασία τακτικής συντήρησης, απενεργοποιήστε το εργαλείο από το κουμπί ON-OFF (1) και αφαιρέστε τη μπαταρία (13) από το εργαλείο. • Όλες οι εργασίες συντήρησης που δεν εξετάζονται στο παρόν εγχειρίδιο πρέπει να εκτελούνται στα Εξουσιοδοτημένα...
Υποδείξεις για τα ειδικά απόβλητα Ειδικά απόβλητα είναι τα απορρίμματα που προέρχονται από βιομηχανικές επεξεργασίες και τα υλικά από τη διάλυση των μηχανημάτων και των χαλασμένων και πεπαλαιωμένων μηχανημάτων. Σχετικά με την απόρριψη των ειδικών αποβλήτων, ακόμη και των τοξικών ή βλαβερών, υποχρεούνται να φροντίσουν...
Page 120
Poštovani klijente, Istinski Vam zahvaljujemo na odabiru jednog od naših proizvoda. Sposobnost razumijevanja tržišta i pružanje odgovarajućih i ujedno dinamičkih odgovora, zajedno s jamstvom opsežnog poznavanja sektora, zaslužni su da je ovaj proizvođač, jedan od svjetskih lidera u dizajnu, proizvodnji i izradi opreme za obrezivanje i berbu.
Page 121
................................122 Funkcija i uporaba Priručnika za uporabu i održavanje ............... 122 Znakovi i kvalifikacije zaduženih rukovatelja ................122 Izjava o sukladnosti ........................122 Preuzimanje proizvoda ........................ 122 Jamstvo ............................122 ..................123 Upozorenja ........................... 123 2.1.1 Rezultati Zakonskih ispitivanja ..................123 Opća upozorenja ..........................
U slučaju problema, obratite se proizvođačevoj Tehničkoj službi za potporu i priopćite podatke o proizvodu navedene na identifikacijskoj pločici (vidi “Identifikacija proizvoda“ pogl. “Tehničke specifikacije“). Jamstvo Za opće uvjete jamstva, oslonite se na internetsku stranicu tvrtke Campagnola, na namijenjeni dio, na adresi: http://www.campagnola.it ; ili uputite pisani zahtjev na broj faksa 051752551, ili na adresu e-pošte: star@campagnola.it.“.
Upozorenja POZOR! Proizvođač odbija svaku odgovornost koja proizlazi iz nepoštivanja sljedećih točki. U svakom slučaju, na teret poslodavca i korisnika ostaje zadovoljenje zahtjeva predviđenih važećim zakonodavstvom iz područja sigurnosti i higijene u radnim okruženjima (Dir. 2003/10/EZ, Dir. 2002/44/EZ te Zak. Ured.
• Prije aktiviranja oruđa, uvjerite se da ste uklonili alat korišten za prilagođavanja. Alat koji ostane na dijelovima oruđa u pokretu može prouzročiti ozljede. • Curenje tekućine iz baterije (13) može povrijediti rukovatelja. Ne dirajte tekućinu baterije (13). U slučaju dodira odmah isperite čistom vodom.
Identifikacijski podaci alata ispisani su na pozadini oruđa. Opis proizvoda Električna kuka tresač STARBERRY MD2, koja se napaja na punjivu bateriju (13), je proizvod koji je namijenjen berbi borovnica ili sličnog voća. Kuka tresač se sastoji od tijela s ergonomskom drškom, motoreduktora, elektronske upravljačke kartice, okidača za uključivanje (5) i šipke (8) opremljene kukama (9) i (10).
Poveznici za punjenje Omogućuju povezivanje između punjača baterija i baterije Industrijska LED svjetla Označuju stanje napunjenosti baterije Tehnički podaci Tehnički podaci Cjelokupna težina alata 1010 g Minimalna brzina šipke 600 ± 20 udaraca/min Maksimalna brzina šipke 2200 ± 20 udaraca/min Nazivni napon/Maksimalni napon baterije 14,4 V / 16,8 V Li-Ion baterija...
Znakovi i upozorenja Opća upozorenja Obvezno nosite prikladnu odjeću Obveza čitanja Priručnika Obvezna zaštita ruku uporabu i održavanje Obvezna zaštita stopala Obvezna zaštita glave Pokretanje Napunite baterije (13) pomoću punjača baterija (16) (vidi odjeljak 4.2) i izvršite sljedeće operacije: Zavrnite šipku (8) na prijenosnu osovinu (7), pritegnite ključem koji je dio opreme. (9) i (10) Stavite maticu (12) i vijak (11) na kuke pomoću imbus ključa koje je dio opreme.
Punjenje baterije Priključite bateriju (13) na punjač baterija (16) (Sl. 1) i utikač punjača u utičnicu za napajanje (Sl. 2); izbjegavajte uporabu strujnih produžnih kablova jer predstavljaju potencijalne strujne rizike. LED svjetla punjača baterije (18) svijetle u crvenoj boji tijekom punjenja; kad baterija dostigne maksimalnu razinu napunjenosti, LED svjetlo (18) postaje zelene boje.
• Ne upotrebljavajte ili ne stavljajte puniti bateriju blizu izvora topline ili izravnog sunčevog svjetla. • Smanjivanjem razine napunjenosti baterije, smanjit će se brzina alata. • Ne izlažite bateriju kiši i čuvajte je na suhom mjestu. • Ne uranjajte alat, bateriju ili punjač baterija u nijednu tekućinu. •...
5.1.1 Mjere opreza pri uporabi • Čistite alat pomoću čiste i suhe krpe. Nemojte upotrebljavati benzin ili otapala. • Nemojte upotrebljavati sredstva za odmašćivanje na bazi otapala ili nagrizajuća sredstva za uklanjanje prljavštine s alata. • Pridržavajte se uputa za pravilnu uporabu alata. U slučaju oštećenja, ne upotrebljavajte alat, bateriju (13) ili punjač baterija (16).
POZOR! Nepoštivanje uputa iz ovog priručnika može prouzročiti oštećenja ili nezgode. Redovno održavanje POZOR! Prije izvođenja bilo koje operacije redovnog održavanja, isključite alat pomoću gumba ON-OFF / UKLJUČENO- • ISKLJUČENO (1) i uklonite bateriju (13) iz alata. • Sve operacije održavanja koje nisu razmotrene u ovom priručniku, moraju se izvršiti u Ovlaštenim centrima za potporu.
Smjernice za posebni otpad Pod posebnim se otpadom smatraju ostaci industrijske obrade i materijali koji potječu iz uništavanja uređaja i istrošenih ili zastarjelih strojeva. Za zbrinjavanje posebnog otpada, također štetnog i toksičnog, zaduženi su proizvođači samog otpada, izravno ili preko tvrtki ili ovlaštenih tijela te se isti mora uručiti subjektima koji upravljaju javnom uslugom s kojima je sklopljena odgovarajuća konvencija.
Page 133
Beste klant, Hartelijk dank dat u voor één van onze producten hebt gekozen. Het vermogen om de markt te interpreteren met specifieke en dynamische totaaloplossingen, samen met de garantie van een uitgebreide kennis van de sector, hebben van de Fabrikant één van de wereldleiders gemaakt voor wat betreft het ontwerp, de bouw en de productie van snoeigereedschap en oogstmachines.
Page 134
..............................135 Functies en gebruik van de Handleiding voor Gebruik en Onderhoud ..........135 Symbolen en kwalificatie van de bedieners ..................135 Conformiteitsverklaring ........................135 Ontvangst van het product ......................135 Garantie ............................135 ......................136 Waarschuwingen ........................... 136 2.1.1 Resultaten van wettelijke keuringen ................. 136 Algemene waarschuwingen ......................
(zie “Identificatie van het product” - hoofdstuk “Technische specificaties”). Garantie Raadpleeg de website van Campagnola voor de algemene garantievoorwaarden in de daarvoor bestemde ruimte: http://www.campagnola.it; of stuur een schriftelijk verzoek via het fax nummer 051752551, of stuur een e-mail aanstar@campagnola.it”.
Waarschuwingen LET OP! De Fabrikant wijst elke aansprakelijkheid af als gevolg van de niet-naleving van het navolgende. De werkgever of de eindgebruiker is verantwoordelijk voor de naleving van de geldende wettelijke bepalingen op het gebied van veiligheid en hygiëne in de werkomgeving (Richtlijn 2003/10/EG, Richtlijn 2002/44/EG als ook het Italiaanse Wetsdecreet 81/2008): levering van passende persoonlijke beschermingsmiddelen, informatie over risico’s, gezondheidstoezicht, enz..
• Bewaar de handleiding zorgvuldig en raadpleeg deze voor ieder gebruik van het gereedschap. • Houd alle stickers met de gevaren- en veiligheidssignalen in perfecte staat. • Gebruik geen benzine, oplosmiddelen of andere bijtende producten om het gereedschap schoon te maken. •...
Beschrijving van het product De elektrische schudhaak STARBERRY MD2, die wordt gevoed door een plug-inbatterij (13), is een product bestemd voor het oogsten van bosbessen of soortgelijk fruit. De schudhaak bestaat uit een behuizing met ergonomische greep, een reductiemotor, een elektronische besturingskaart, een trekker voor de bediening (5) en een stang (8) voorzien van haken (9) en (10).
Batterijcontacten Verbinden de batterij met het gereedschap Oplader Wordt gebruik om tot drie batterijen op te laden Oplaadstekkers Zorgen voor de aansluiting tussen oplader en batterij LED-indicatielampjes Duiden op de oplaadstatus van de batterijen Technische gegevens Technische gegevens Gewicht compleet gereedschap 1010 g Min.
Symbolen en waarschuwingen Algemene waarschuwingen Gepaste werkkleding verplicht Lezen gebruiks- Beschermende werkhandschoenen onderhoudshandleiding verplicht verplicht Veiligheidsschoenen verplicht Veiligheidshelm verplicht Opstart Laad de batterijen (13) op met de oplader (16) (zie paragraaf 4.2.) en voer de volgende handelingen uit: Schroef de stang (8) op de overbrengingsas (7), zet hem vast met de meegeleverde sleutel. (9) en (10) Monteer eerst de moer (12) en de schroef (11) op de haken met de meegeleverde inbussleutel.
Batterij opladen Sluit de batterij (13) aan op de oplader (16) (Afb. 1) en steek de stekker van de oplader in het stopcontact (Afb. 2); vermijd het gebruik van elektrische verlengsnoeren aangezien dit een potentiële bron van elektrische risico’s vormt. De LED-indicatielampjes (18) van de oplader zijn tijdens het opladen rood verlicht;...
• Naarmate de batterijlading afneemt, zal de snelheid van het gereedschap afnemen. • De batterij niet blootstellen aan regen en op een droge plaats bewaren. • Het gereedschap, de batterij of de oplader in geen enkele vloeistof onderdompelen. • De batterij niet perforeren, hameren, vertrappen, gooien of andere vorm van schade aan de batterij toebrengen. •...
5.1.1 Voorschriften voor het gebruik • Houd het gereedschap schoon, gebruik hiervoor een droge en schone doek. Gebruik geen benzine of oplosmiddelen. • Gebruik geen ontvetters op basis van oplosmiddelen of schuurmiddelen om het vuil van het gereedschap te verwijderen. •...
Gewoon onderhoud LET OP! • Alvorens gewoon onderhoud te verrichten, schakelt u het gereedschap uit met de knop ON-OFF (1) en verwijdert u de batterij (13) uit het gereedschap. • Alle onderhoudswerkzaamheden die niet in deze handleiding zijn beschreven moeten worden uitgevoerd in de erkende servicecentra.
Aanwijzingen voor speciaal afval Onder speciaal afval wordt verstaan de resten uit industriële bewerkingen en de materialen afkomstig van sloop van verslechterde en verouderde machines en apparatuur. Met betrekking tot de verwijdering van speciaal afval, met inbegrip van giftig en schadelijk afval, zijn de producenten van dergelijk afval verplicht om hetzij rechtstreeks, hetzij via bedrijven, bevoegde instanties of door de overdracht van afval aan entiteiten die openbare diensten verlenen waarmee een speciale overeenkomst is gesloten, te voorzien in de verwijdering van het afval.
Page 146
Caro cliente, Obrigado por escolher um dos nossos produtos. A capacidade de interpretar o mercado e fornecer respostas específicas e dinâmicas de conjunto, juntamente com um amplo conhecimento do sector, fizeram com que o Fabricante se tornasse um dos líderes mundiais na projetação, construção e realização de equipamentos para a poda e a colheita.
Page 147
.............................148 Funções e utilização do Manual de Uso e Manutenção ..............148 Simbologia e qualificação dos operadores ..................148 Declaração de conformidade ......................148 Receção do produto ........................148 Garantia............................148 ................149 Advertências ..........................149 2.1.1 Resultados dos ensaios previstos por lei ................149 Advertências gerais ........................
(veja “Identificação do produto” - cap. “Especificações técnicas”). Garantia Para as condições gerais de garantia, consultar o website Campagnola na área dedicada no endereço: http://www.campagnola.it ou fazer uma solicitação por escrito ao número de fax 051752551, ou enviar um e-mail para: star@campagnola.it”.
Advertências ATENÇÃO! O Fabricante declina qualquer responsabilidade decorrente da inobservância dos preceitos aqui estabelecidos. Permanece sob a responsabilidade do empregador o cumprimento dos requisitos previstos pela legislação vigente em matéria de segurança e saúde nos ambientes de trabalho (Dir. 2003/10/CE, Dir. 2002/44/CE, e também o Decreto Legislativo n.°...
• Evite trabalhar em condições climáticas adversas, como neblina, chuva forte, vento forte, tempestade de granizo, neve, gelo. • Antes de ativar o equipamento certifique-se de que removeu as ferramentas utilizadas para fazer regulações. As ferramentas deixadas nas partes em movimento do equipamento podem causar lesões. •...
Descrição do produto O gancho agitador elétrico STARBERRY MD2, alimentador por bateria (13) plug-in, é um produto destinado à recolha de amoras ou frutos semelhantes. O gancho agitador é constituído por um corpo com empunhadura ergonómica, por um motorredutor, por uma placa eletrónica de comando, por um gatilho para acionamento (5) e por uma haste (8) com ganchos...
Conectores de recarga Permitem a conexão entre carregador e a bateria Indicadores luminosos LED Indicam o estado de carga das baterias Dados técnicos Dados técnicos Peso do aparelho completo 1010 g Velocidade mín. da haste 600 ± 20 batidas/min Velocidade máx. da haste 2200 ±...
Simbologia e advertências Advertências gerais Obrigação de utilizar vestuário idóneo Obrigação de leitura do Manual de Obrigação de proteger as mãos Uso e Manutenção Obrigação de proteger os pés Obrigação de proteger a cabeça Arranque Recarregar as baterias (13) usando o carregador de bateria (16) (ver parágrafo 4.2.) e realizar as seguintes operações: Enroscar a haste (8) no eixo de transmissão (7), apertando com a chave fornecida.
Carregamento da bateria Conectar a bateria (13) ao carregador de bateria (16) (fig. 1) e a sua ficha à tomada de alimentação (Fig. 2); evitando o uso de extensões elétricas, pois são fonte potencial de riscos elétricos. Os indicadores luminosos de LED (18) do carregador de baterias acendem-se com a cor vermelha durante o carregamento; quando a bateria alcança o nível máximo de carga, o LED (18) torna-se verde.
• Não carregar a bateria em ambientes húmidos ou ao ar livre. • Não utilizar nem carregar a bateria perto de fontes de calor ou sob a luz solar direta. • À medida que a carga da bateria diminui, a velocidade do aparelho diminui. •...
5.1.1 Precauções para o uso • Manter o aparelho limpo usando um pano limpo e seco. Não use gasolina ou solventes. • Não utilizar desengordurantes à base de solvente ou abrasivos para remover a sujidade do aparelho. • Respeitar as instruções para a utilização correta do aparelho. Em caso de dano, não utilizar o aparelho, a bateria (13) nem o carregador (16).
Manutenção ordinária ATENÇÃO! • Antes de realizar qualquer operação de manutenção ordinária, desligar o aparelho com o botão ON/OFF (1) e remover a bateria (13) do equipamento. • Todas as operações de manutenção não contempladas neste manual de uso e manutenção devem ser realizadas nos Centros de Assistência Autorizados.
Indicações relativas aos resíduos especiais Resíduos especiais são os detritos gerados por processos industriais e os materiais provenientes da demolição de maquinarias e equipamentos deteriorados e obsoletos. Em relação à eliminação de resíduos especiais, incluindo os tóxicos e nocivos, os produtores desses resíduos são completamente responsáveis, e devem realizá-la diretamente ou através de empresas ou órgãos autorizados ou entregá-los a entidades autorizadas que administram o serviço público, com as quais foi feito um acordo específico.
Page 159
Stimate client, Vă mulțumim foarte mult pentru că ați ales unul dintre produsele noastre. Capacitatea de a interpreta piața și de a oferi răspunsuri specifice și dinamice globale, împreună cu garanția cunoașterii aprofundate a domeniului, au făcut din Producător, unul dintre liderii mondiali în proiectarea, construcția și realizarea echipamentelor pentru tăierea crengilor și pentru recoltare.
Page 160
............................161 Funcțiile și utilizarea Manualului de utilizare și întreținere ............161 Simboluri și calificarea operatorilor responsabili................161 Declarație de conformitate ......................161 Primirea produsului ........................161 Garanție ............................161 ..............162 Avertismente ..........................162 2.1.1 Rezultatele testelor impuse de lege ................162 Avertismente generale .........................
(vezi „Identificarea produsului” - cap. „Caracteristici tehnice”). Garanție Pentru condițiile generale de garanție, consultați site-ul web Campagnola la adresa: http://www.campagnola.it; sau trimiteți o solicitare scrisă la numărul de fax 051752551, sau trimiteți un e-mail a: star@campagnola.it”. ATENȚIE! La solicitarea reparației în garanție, în conformitate cu prevederile menționate mai sus, produsul care urmează a fi reparat trebuie să...
Avertismente ATENȚIE! Producătorul declină orice responsabilitate care decurge din neîndeplinirea celor de mai jos. Angajatorul sau utilizatorul este responsabil pentru obligațiile impuse de legislația actuală privind siguranța și igiena la locul de muncă (Dir. 2003/10/CE, Dir. 2002/44/CE precum și D. Leg. nr. 81/2008): punerea la dispoziție a echipamentului individual de protecție, informarea asupra riscurilor, supravegherea sanitară, etc.
• Evitați să lucrați în condiții meteorologice nefavorabile, cum ar fi ceața, ploaia intensă, vânturile puternice, furtună de grindină, zăpadă, gheață. • Înainte de a activa aparatul, asigurați-vă că ați îndepărtat instrumentele utilizate pentru reglaje. Instrumentele rămase pe părțile în mișcare ale aparatului pot provoca vătămări. •...
Descrierea produsului Cârligul electric de scuturat STARBERRY MD2, alimentat de o baterie (13) plug-in, este un produs destinat recoltării de afine sau de fructe similare. Cârligul de scuturat este alcătuit dintr-un corp cu mâner ergonomic, dintr-un motoreductor, dintr-o placă...
Conectoare pentru încărcare Acestea permit conectarea între încărcător și baterie Indicatoare luminoase LED Indică nivelul de încărcare al bateriilor Date tehnice Date tehnice Greutate aparat complet 1010 g Viteza min. a tijei 600 ± 20 lovituri/min Viteza max. a tijei 2200 ±...
Simboluri și avertismente Avertismente generale Obligația de utilizare a îmbrăcămintei adecvate Obligația de citire a Manualului Obligația de protecție a mâinilor de utilizare și întreținere Obligația de protecție a picioarelor Obligația de protecție a capului Pornire Încărcați bateriile (13) cu ajutorul încărcătorului (16) (consultați paragraful 4.2.) și efectuați următoarele operațiuni: Înșurubați tija (8) pe arborele de transmisie (7), strângând cu cheia din dotare.
Încărcarea bateriei Conectați bateria (13) la încărcător (16) fig. 1 și ștecherul acestuia din urmă la priza de alimentare (Fig. 2); nu utilizați prelungitoare electrice deoarece reprezintă o sursă de riscuri electrice potențiale. Indicatoarele LED (18) ale încărcătorului devin de culoare roșie în timpul încărcării, iar când bateria este încărcată complet, LED-ul (18) devine de culoare verde.
• Nu folosiți și nu încărcați bateria în apropierea surselor de căldură sau sub acțiunea luminii directe a soarelui. • Pe măsură ce nivelul de încărcare a bateriei scade, viteza aparatului va fi redusă. • Nu expuneți bateria la ploaie și nu o depozitați într-un loc uscat. •...
5.1.1 Precauții de utilizare • Păstrați aparatul curat utilizând un material textil curat și uscat. Nu utilizați benzină sau solvenți. • Nu folosiți agenți de degresare pe bază de solvenți sau abrazivi pentru a îndepărta murdăria de pe aparat. • Urmați instrucțiunile pentru utilizarea corectă...
Întreținere obișnuită ATENȚIE! • Înainte de a efectua orice operațiune de întreținere obișnuită, opriți aparatul cu ajutorului butonul ON/OFF (1) și scoateți bateria (13) din echipament. • Toate operațiunile de întreținere care nu sunt prevăzute în acest manual trebuie să fie efectuate în Centrele de asistență...
Indicații privind deșeurile speciale Deșeurile speciale sunt reziduuri rezultate în urma prelucrărilor industriale și materiale rezultate în urma demolării mașinilor și aparaturilor deteriorate și învechite. În ceea ce privește eliminarea deșeurilor speciale, chiar și a celor toxice și nocive, producătorul acestor deșeuri are obligația de a le elimina direct sau prin intermediul unor societăți autorizate sau de a le preda agenților care gestionează...
Page 172
Уважаемый Клиент, Мы благодарим вас за выбор одного из наших изделий. Способность быстро и целенаправленно взаимодействовать с рынком, гарантируя, при этом, широкие знания отрасли, сделали производителя одним из мировых лидеров в разработке, производстве и выпуске оборудования для подрезки растений и уборки урожая. Благодаря...
Page 173
..............................174 Функции и применение Руководства по Эксплуатации и Техобслуживанию ......... 174 Условные обозначении и квалификация уполномоченных операторов ........174 Декларация о соответствии ......................174 Получение изделия ........................174 Гарантия ............................174 ..............175 Предупреждения .......................... 175 2.1.1 Результаты испытаний согласно Закону ............... 175 Предупреждения...
В случае затруднений обращаться в Сервисную службу Производителя, указывая данные изделия, приведённые на идентификационной табличке (см. “Идентификация изделия” - гл. “Технические требования”). Гарантия Общие условия гарантии приводятся на сайте Campagnola в разделе по адресу: http://www.campagnola.it ; или сделать письменный запрос по факсу 051752551, или отправить...
Предупреждения ВНИМАНИЕ! Изготовитель не несёт никакой ответственности при несоблюдении приведённых ниже пунктов. Работодатель или пользователь несет ответственность за выполнение обязательств, предусмотренных действующим законодательством о безопасности и гигиене на рабочем месте (Дир. 2003/10/CE, Дир. 2002/44/CE, а также Зак.Д. № 81/2008): поставка подходящих средств индивидуальной защиты, информация о рисках, здравоохранение...
• Не работать в трудных метеорологических условиях, например, в туман, сильный дождь, сильный ветер, град, снег и при обледенении. • Перед активацией инструмента убедитесь, что вы сняли инструменты, используемые для регулировки. Инструменты, оставленные на движущихся частях инструмента, могут стать причиной травм. •...
самом инструменте. Описание изделия Крюк для электрического встряхивателя STARBERRY MD2, питаемый от вставной аккумуляторной батареи (13) предназначен для сбора черники или аналогичных плодов. Крюк встряхивателя состоит из корпуса с эргономичной ручкой, мотор-редуктора, электронной платы управления, спускового крючка (курка) (5) и стержня (8), снабженного...
Разъёмы для зарядки Позволяют выполнить подключения зарядного устройства с аккумулятором Светодиодные аккумуляторы Указывают на состояние зарядки аккумуляторов Технические данные Технические данные Вес укомплектованного инструмента 1010 г Мин. скорость стержня 600 ± 20 уд/мин Макс. скорость стержня 2200 ± 20 уд/мин Номинальное...
Условные обозначения и предупреждения Предупреждения общего характера Необходимо носить подходящую спецодежду Необходимо прочесть Руководство Работать в защитных перчатках по Эксплуатации и Техобслуживанию Работать в защитной обуви Работать в защитной каске (шлеме) Запуск Зарядите аккумуляторные батареи (13) с помощью зарядного устройства (16) (см. параграф 4.2.) И выполните следующие операции: Навинтите...
Зарядка аккумулятора Подключить аккумулятор (13) к зарядному устройству (16) (рис.1), а штекер последнего к розетке (рис. 2); избегать использования электрических удлинителей, поскольку они являются потенциальным источником опасности, связанной с поражением электрическим током. Светодиодный индикатор (18) зарядного устройства горит красным светом во время зарядки, а когда аккумулятор достигает максимального...
• Не заряжать аккумулятор во влажных помещениях или на открытом воздухе. • Не использовать и не заряжать аккумулятор вблизи с источником тепла или прямым источником света. • При сокращении заряда аккумулятора будет понижаться скорость инструмента. • На аккумулятор не должен попадать дождь, хранить в сухом месте. •...
5.1.1 Меры предосторожности при эксплуатации • Поддерживайте чистоту инструмента, используя для его протирания чистую сухую ткань. Не используйте бензин или растворители. • Не использовать обезжиривающие средства на основе растворителей или абразивных веществ, чтобы удалить загрязнения с инструмента. • Следуйте инструкциям для правильного применения инструмента. В случае повреждения не использовать инструмент, аккумулятор...
Плановое техобслуживание ВНИМАНИЕ! • Перед проведением любого планового обслуживания выключите инструмент, нажав на кнопку ВКЛ-ВЫКЛ (1), и извлеките аккумулятор (13) из инструмента. • Все операции по техническому обслуживанию, не предусмотренные в данном руководстве, должны выполняться в уполномоченных сервисных центрах. Операции по плановому техобслуживанию могут быть выполнены операторами. Экстренное...
Page 184
ВНИМАНИЕ! Незаконная утилизация изделия владельцем влечет применение административных санкций, предусмотренных действующим законодательством. ВНИМАНИЕ! В соответствии с директивой об отходах электрического и электронного оборудования "WEEE" 2012/19/ЕС, если приобретенный компонент/изделие помечен следующим символом перечеркнутого мусорного бака, это означает, что изделие по окончании срока службы необходимо собирать отдельно от других отходов: Селективный...
Page 185
Szanowny Kliencie, dziękujemy za zakup jednego z naszych produktów. Umiejętność szybkiego i efektywnego reagowania na potrzeby rynku, połączona z doskonałą znajomością branży, umożliwiła Producentowi wejście do światowej czołówki firm zajmujących się projektowaniem, konstruowaniem i produkcją sprzętu do przycinania roślin i do zbierania. Poprzez skutecznie działającą...
Page 186
.................................187 Zasady korzystania z instrukcji obsługi i konserwacji oraz jej funkcje ......... 187 Symbole i kwalifikacje operatorów obsługujących urządzenie ............ 187 Deklaracja zgodności ........................187 Odbiór produktu ........................... 187 Gwarancja ............................ 187 ..............188 Ostrzeżenia ........................... 188 2.1.1 Spełnianie wymogów prawnych ..................188 Ostrzeżenia ogólne ........................
W przypadku stwierdzenia problemów należy powiadomić Serwis Techniczny Producenta, wskazując dane produktu umieszczone na tabliczce znamionowej (patrz „Identyfikacja produktu” - rozdz. „Specyfikacja techniczna”). Gwarancja Informacje o ogólnych warunkach gwarancji podane zostały w odpowiedniej zakładce na stronie Campagnola pod adresem: http://www.campagnola.it lub wysyłając prośbę na numer faksu 051752551, lub na adres e-mail: star@campagnola.it”.
Ostrzeżenia UWAGA! Producent nie ponosi żadnej odpowiedzialności za skutki, jakie mogą wyniknąć z nieprzestrzegania poniższych zaleceń. Obowiązkiem pracodawcy lub użytkownika urządzenia jest spełnienie wymogów określonych przez obowiązujące przepisy w zakresie bezpieczeństwa i higieny pracy (dyr. 2003/10/WE, dyr. 2002/44/WE oraz dekret legislacyjny nr 81/2008): zapewnienie odpowiednich środków ochrony indywidualnej, udzielenie informacji na temat zagrożeń, nadzór sanitarny itp.
• Przed uruchomieniem narzędzia należy się upewnić, że usunięto narzędzia używane do regulacji. Narzędzia pozostawione na poruszających się częściach tego narzędzia mogą spowodować obrażenia. • Wyciek płynu z akumulatora (13) może spowodować urazy u operatora. Nie należy dotykać płynu z akumulatora (13). W razie kontaktu natychmiast przepłukać...
Dane identyfikacyjne narzędzia są wydrukowane na narzędziu. Opis produktu Elektryczna otrząsarka z hakiem STARBERRY MD2, zasilana przez wyjmowany akumulator (13), jest produktem przeznaczonym do zbierania borówek lub podobnych owoców. Otrząsarka z hakiem składa się z korpusu z ergonomicznym uchwytem, motoreduktora, elektronicznej karty sterującej, spustu napędu (5) i pręta (8) wyposażonego w haki (9) i (10). Na korpusie znajduje się...
Złącza do ładowania Służą do połączenia ładowarki z akumulatorem Podświetlane wskaźniki LED Wskazują stan naładowania akumulatorów Dane techniczne Dane techniczne Masa kompletnego narzędzia 1010 g Min. prędkość pręta 600 ± 20 uderzeń/min Maks. prędkość pręta 2200 ± 20 uderzeń/min Napięcie znamionowe/Napięcie maks. 14,4 V/16,8 V akumulatora Akumulator litowo - jonowy...
Symbole i ostrzeżenia Ostrzeżenia ogólne Obowiązek noszenia odpowiedniej odzieży Obowiązek przeczytania Obowiązek ochrony rąk instrukcji obsługi i konserwacji Obowiązek ochrony stóp Obowiązek ochrony głowy Uruchomienie Naładować akumulatory (13) ładowarką (16) (patrz akapit 4.2.) i wykonać poniższe czynności: Wkręcić pręt (8) w wał napędowy (7), dokręcając kluczem z wyposażenia. (9) i (10) Kluczem imbusowym z wyposażenia nakręcić...
Ładowanie akumulatora Przyłączyć akumulator (13) do ładowarki (16) (Rys. 1), a wtyczkę do gniazda zasilania (Rys. 2), unikając stosowania przedłużaczy elektrycznych, ponieważ stanowią one potencjalne źródło zagrożeń elektrycznych. Podczas ładowania podświetlane kontrolki LED (18) na ładowarce świecą się na czerwono; gdy bateria jest całkiem naładowana, kontrolka LED (18) zmienia kolor na zielony.
• Nie należy używać ani ładować akumulatora w pobliżu źródeł ciepła lub gdy jest narażony na bezpośrednie działanie promieni słonecznych. • Wraz ze spadkiem poziomu naładowania akumulatora zmniejsza się prędkość narzędzia. • Nie wystawiać akumulatora na działanie deszczu i przechowywać go w suchym miejscu. •...
5.1.1 Środki ostrożności dotyczące użytkowania • Narzędzie należy czyścić za pomocą czystej, suchej szmatki. Nie należy używać benzyny lub rozpuszczalników. • Do usuwania zanieczyszczeń z narzędzia nie należy używać odtłuszczaczy na bazie rozpuszczalników ani produktów ściernych. • Postępować zgodnie z instrukcjami dotyczącymi prawidłowego użytkowania narzędzia. W przypadku uszkodzenia, nie należy używać...
Konserwacja zwyczajna UWAGA! Przed wykonaniem jakiejkolwiek czynności konserwacji zwyczajnej, należy wyłączyć narzędzie przyciskiem ON-OFF (1) i • wyjąć akumulator (13) z narzędzia. Wszystkie czynności konserwacyjne, które nie zostały uwzględnione w niniejszej instrukcji, powinny być wykonywane w • Autoryzowanych Serwisach Technicznych. Czynności w zakresie konserwacji zwyczajnej mogą...
Page 197
UWAGA! Nielegalna likwidacja produktu przez użytkownika skutkuje nałożeniem kar administracyjnych przewidzianych przez obowiązujące prawo. UWAGA! Zgodnie z dyrektywą „WEEE” 2012/19/UE, jeśli zakupiony element/produkt jest oznaczony następującym przekreślonym symbolem pojemnika na śmieci, oznacza to, że produkt po zakończeniu okresu eksploatacyjnego powinien być gromadzony oddzielnie od innych odpadów: Selektywna zbiórka niniejszego elementu/produktu po zakończeniu jego okresu eksploatacyjnego jest organizowana i zarządzana przez Producenta.
Page 198
Değerli Müşterimiz, Ürünlerimizden birini seçtiğiniz için size içtenlikle teşekkür ediyoruz. Piyasayı bütüncül spesifik ve dinamik çözümlerle yorumlayabilme kapasitesi, sektörle ilgili geniş bilgi birikimi garantisi ile birlikte üretici şirketini budama ve hasat ekipmanlarının tasarımı, üretimi ve gerçekleştirilmesinde bir dünya lideri haline getirmiştir.
Page 199
................................200 Kullanım ve bakım kılavuzunun işlevleri ve kullanımı ..............200 Semboller ve yetkili operatörlerin vasıfları ................... 200 Uygunluk beyanı .......................... 200 Ürünün teslim alınması ........................ 200 Garanti ............................200 .....................201 Uyarılar ............................201 2.1.1 Yasal testlerin sonuçları ....................201 Genel uyarılar..........................201 2.2.1 Çalışma yerinde güvenlik .....................
Herhangi bir sorun halinde, kimlik künyesi üzerinde belirtilen ürün bilgilerini vererek, imalatçının teknik servis hizmeti ile temasa geçiniz (Bakınız "Ürünün belirlenmesi" - "Teknik özellikler" bölümü). Garanti Garanti genel koşulları için verilen adres alanında Campagnola sitesine danışın: http://www.campagnola.it; veya 051752551 faks numarasına yazılı talep gönderin, veya e-mail: star@campagnola.it” adresine bir mail gönderin.
Uyarılar DİKKAT! Üretici aşağıda belirtilenlere uyulmamasından kaynaklanabilecek her türlü sorumluluktan muaftır. Çalışma ortamının güvenlik ve hijyeni konusunda mevcut mevzuat çerçevesinde öngörülen formaliteler işveren veya kullanıcının yükümlülüğündedir (Dir. 2003/10/EC, Dir. 2002/44/EC ve Kanun Hükmünde Kararname no. 81/2008): uygun kişisel korunma donanımlarının teslimatı, riskler, sağlık denetimi, vb. hakkında bilgiler... Titreşimlere aşırı...
• Aleti aktifleştirmeden önce ayarlamalar için kullanılan aletleri çıkardığınızdan emin olun. Aletin hareket eden parçalarında bırakılan aletler yaralara neden olabilir. • Aküden (13) sıvının çıkması operatörde hasara neden olabilir. Akünün (13) sıvısına dokunmayın. Temas durumunda temiz su ile hemen durulayın. Eğer sıvı göz ile temas ederse bol temiz su ile durulayın ve hemen uzman bir hekime danışın.
Aletin tanımlayıcı verileri aletin arkasına basılmıştır. Ürünün tanımı Plug-in akü (13) ile beslenen STARBERRY MD2 elektrikli hasat silkeleme makinesi yaban mersini veya benzer meyvelerin toplanmasına yönelik bir üründür. Hasat silkeleme makinesi ergonomik kabzalı bir gövde, bir redüktörlü motor, bir kumanda elektronik kartı, çalıştırma için bir tetikten (5) ve kancalara (9) ve (10) sahip bir çubuktan (8) oluşmaktadır.
Teknik veriler Teknik veriler Komple alet ağırlığı 1010 g Çubuğun min. hızı 600 ± 20 vuruş/dk Çubuğun max. hızı 2200 ± 20 vuruş/dk Nominal gerilim/Akü max. gerilimi 14,4 V / 16,8 V Li-Ion Akü 2,5 Ah Şarj gerilimi AC110V-220V Şarj süresi 1,5 / 2 sa her akü...
Akünün şarj edilmesi Olası elektrik riskleri kaynağı olduğundan elektrik uzatmalarını kullanmaktan kaçınarak aküyü (13) şarj aletine (16) (Şek.1) ve şarj aletinin fişini besleme prizine (Şek. 2). bağlayın. Şarj aletinin LED ışıklı ikaz lambaları (18) şarj sırasında kırmızı olarak yanar ve akü maksimum şarja ulaştığında LED (18) yeşil rengini alır.
• Aküyü ısı kaynakları veya doğrudan güneş ışığına yakın kullanmayın veya şarj etmeyin. • Akünün şarjı azalınca aletin hızı azalacaktır. • Aküyü yağmur altında bırakmayın ve kuru bir yerde saklayın. • Aleti, aküyü veya şarj aletini hiç bir sıvıya batırmayın. •...
5.1.1 Kullanım için önlemler • Temiz ve kuru bir bez kullanarak aleti temiz tutun. Benzin veya solvent kullanmayın. • Aletten kiri temizlemek için abrazif veya solvent bazlı yağ çözücüler kullanmayın. • Aletin doğru bir kullanımı için talimatları izleyin. Hasar durumunda aleti, aküyü (13) veya şarj aletini (16) kullanmayın. •...
Rutin bakım DİKKAT! • Herhangi bir rutin bakım işlemini gerçekleştirmeden önce ON/OFF (1) düğmesi ile aleti kapatın ve aletten aküyü (13) çıkartın. • İş bu kılavuzda içerilmeyen tüm bakım işlemleri yetkili teknik servis merkezlerinde gerçekleştirilmelidir. Olağan bakım işlemleri operatörler tarafından yapılabilir. Özel bakım DİKKAT! Her türlü...
Page 210
DİKKAT! “RAEE” 2012/19/UE Direktifine göre eğer satın alınan bileşen/ürün üzeri çizili tekerlekli bir çöp kutusu sembolü ile işaretlenmiştir, bu ürünün kullanım ömrü sonunda diğer atıklardan ayrı şekilde toplanması gerektiği anlamına gelir: Kullanım ömrünün sonuna ulaşan iş bu bileşenin/ürünün ayrı toplanması üretici tarafından organize edilir ve yönetilir.
Page 211
Tisztelt ügyfelünk! Köszönjük, hogy termékünket választotta. A vállalat piacvezető helyet foglal el a metsző- és betakarító eszközök tervezésében és kivitelezésében köszönhetően az ágazat beható ismeretének és annak, hogy követi a piaci igényeket, és azokra probléma specifikus és dinamikus megoldásokat kínál. Kiterjedt kereskedelmi hálózatán és szakértői csapattal dolgozó...
Page 212
..............................213 A kezelési és karbantartási kézikönyv célja és használata ............213 A használt jelölések és a géppel dolgozók képesítése ............... 213 Megfelelőségi nyilatkozat ......................213 A termék átvétele ......................... 213 Garancia ............................213 ....................214 Figyelmeztetések ......................... 214 2.1.1 A jogszabályok által előírt mérések eredményei ............214 Általános figyelmeztetések ......................
Probléma esetén forduljon a gyártó vevőszolgálatához, és adja meg a termék adattábláján szereplő adatokat (lásd a „Termék bemutatása” című fejezet „Műszaki adatok” bekezdését). Garancia Az általános garancia feltételeket a Campagnola honlapján találja az alábbi címen: http://www.campagnola.it; vagy kérje ezeket a gyártótól írásban a +39 051752551-es fax számon illetve e-mailben a star@campagnola.it címen.
Figyelmeztetések FIGYELEM! A gyártó nem vonható felelősségre abban az esetben, ha nem teljesülnek a következő előírások. A munkáltató illetve a használó felelőssége marad továbbá a munkahelyi biztonsággal és balesetvédelemmel foglalkozó jogszabályi előírások (2003/10/EK irányelv, 2002/44/EK irányelv valamint Olaszországban a 2008/81. törvény erejű...
• Az eszköz tisztításához benzint, hígítót vagy egyéb agresszív vegyszert használni tilos. • Ne dolgozzon az eszközzel, ha az időjárási feltételek kedvezőtlenek (eső, köd, erős szél, jégeső, hó, fagy). • Az eszköz aktiválása előtt ellenőrizze, hogy eltávolította-e a beállításokhoz használt felszerelést. A felszerelés mozgó alkatrészein hagyott eszközök sérüléseket okozhatnak.
Az eszköz azonosító adatai az eszköz hátoldalába vannak gravírozva. Termék bemutatása A STARBERRY MD2 elektromos bogyós gyümölcs betakarító plug-in akkumulátorral (13) működik, áfonya vagy hasonló gyümölcsök betakarítására szolgál. A betakarító egy testből (5), egy ergonomikus markolatból, egy hajtóműves motorból, egy vezérlő áramkörből, egy működtető ravaszból, és egy horgokkal (9 és 10) ellátott karból (8) áll. A testre van felszerelve az eszköz be- és kikapcsolására szolgáló...
Műszaki adatok Műszaki adatok A komplett eszköz tömege 1010 g A kar min. sebessége 600 ± 20 rezgés/perc A kar max. sebessége 2200 ± 20 rezgés/perc Névleges feszültség / Max. akkumulátor feszültség 14,4 V / 16,8 V Li-ion akkumulátor 2,5 Ah Töltési feszültség AC110V-220V Töltési idő...
Jelzések és figyelmeztetések Általános figyelmeztetések Megfelelő ruházat viselése kötelező kezelési és karbantartási Védőkesztyű viselése kötelező kézikönyv elolvasása kötelező Munkavédelmi lábbeli viselése kötelező Munkavédelmi sisak viselése kötelező Beüzemelés Töltse fel az akkumulátort (13) az akkumulátor töltővel (16) (lásd a 4.2. bekezdést), és végezze el az alábbi műveleteket: Csavarja fel a kart (8) a hajtásra (7), és húzza meg a mellékelt csavart.
Az akkumulátor feltöltése Csatlakoztassa az akkumulátort (13) az akkumulátor töltőbe (16) (1. ábra), és dugja be a töltő csatlakozóját a konnektorba (2. ábra). Ne használjon hosszabbítókat, mert ez veszélyes helyzeteket idézhet elő. Az akkumulátor töltő jelző LED-jei (18) a töltés közben pirosan világítanak, és amikor az akkumulátor eléri a maximális töltöttségi szintet, a LED (18) színe zöldre vált.
• Az akkumulátort hőforrások közelében vagy közvetlen napfénynek kitéve használni és tölteni tilos. • Az akkumulátor töltésének csökkenésekor az eszköz sebessége is csökken. • Ne tegye ki az akkumulátort eső hatásának, és tartsa száraz helyen. • Ne merítse az eszközt, az akkumulátor töltőt vagy az akkumulátor töltőt folyadékba. •...
5.1.1 Óvintézkedések a használathoz • Tartsa az eszközt tisztán egy tiszta és száraz ronggyal. Benzint vagy oldószereket használni tilos. • A szennyeződések eltávolításához oldószer alapú zsíroldókat vagy súrolószereket használni tilos. • Az eszköz helyes használatához kövesse az utasításokat. Ha az eszköz, az akkumulátor (13) vagy a töltő s(16) sérült, ne használja.
Rendes karbantartás FIGYELEM! • Mielőtt bármilyen rendes karbantartási műveletet elkezdene, kapcsolja ki az eszközt az ON-OFF gombbal (1), és vegye ki belőle az akkumulátort (13). • A jelen kézikönyvben nem szereplő karbantartási műveletek kizárólag a gyártó márkaszervizeiben végezhetők A rendes karbantartási műveleteket a kezelő is elvégezheti. Rendkívüli karbantartás FIGYELEM! A rendkívüli karbantartási műveleteket (pl.
Page 223
FIGYELEM! A termékből származó hulladék illegális lerakása a hatályos törvények szerinti szankciókkal büntethető. FIGYELEM! Az elektromos és elektromos berendezések hulladékairól (EEBH) szóló 2012/19/EU irányelv értelmében azok a berendezések, amelyeken az áthúzott hulladékgyűjtőt ábrázoló jelzés látható, a hasznos élettartamunk végén a települési szilárd hulladéktól elkülönítve kezelendők: A jelen termék/alkatrész szelektív gyűjtéséről a gyártó...
