Controlli MVH56EX Mounting Instructions page 2

- Sollevare lo stelo della valvola.
- Togliere il coperchietto e ruotare il perno in senso orario facendo fuoriuscire la
cremagliera di quanto basta per accoppiarla con lo stelo della valvola; il perno
può essere bloccato incastrando una chiave a forchetta come indicato in figura
- Ruotare il servocomando per avvitare la prolunga sullo stelo della valvola, quindi
bloccarla stringendo il dado presente sullo stelo.
- Stringere i due dadi sulla forcella per bloccare il servocomando.
- Togliere la chiave dal perno e montare il coperchietto.
- Raise the valve stem.
- Remove the cover and rotate the pivot clockwise so that the rack comes out for
assembling it with the valve stem; the pivot can be locked by a spanner as shown
in the picture.
- Rotate the actuator to screw the extension on the valve stem, so lock it tightening
the nut on the stem.
- Tighten the two nuts on the U-bolt to lock the actuator.
- Remove the key from the pivot and mount the small cap.
MVH56EC
1
Per valvole corsa 16 e 25mm
Abbassare lo stelo della valvola. Bloccare la prolunga stelo c
sulla cremagliera in posizione tutta abbassata interponendo il
disco indice a, la rondella dentellata b ed il dado f posizionato
a circa metà della prolunga stessa.
Lower the valve stem. Lock the stem extension c on the rack
completely extended placing the indicator disk a, the jagged
washer b and the nut f positioned half of the extension itself.
2
1° Emissione / 1 Issue
st
ISO 9001
1a
Abbassare lo stelo della valvola. Bloccare la prolunga stelo c
sulla cremagliera in posizione tutta abbassata interponendo
il disco indice a e la rondella dentellata b.
Lower the valve stem. Lock the stem extension c on the rack
completely extended placing the indicator disk a and the
jagged washer b.

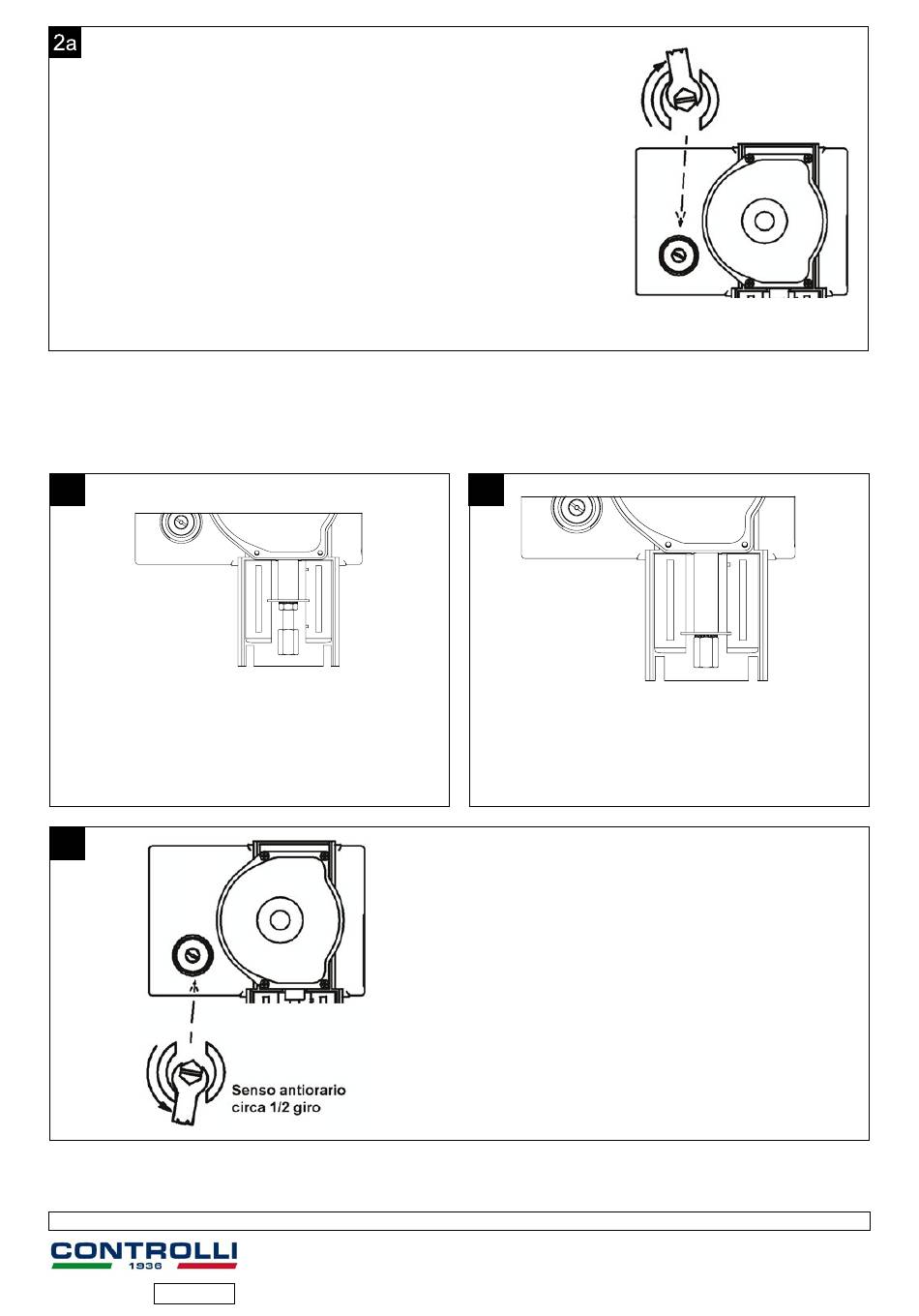

• Togliere il coperchietto
• Ruotare il perno in senso antiorario di 1/2 giro e bloccar-
lo incastrando una chiave a forchetta come indicato in
figura.
• Remove the cover
• Rotate the pivot 1/2 turn counter-clockwise and lock it by
a spanner as shown in the picture.
05/17 2
Per valvole corsa 45mm
DIM262
