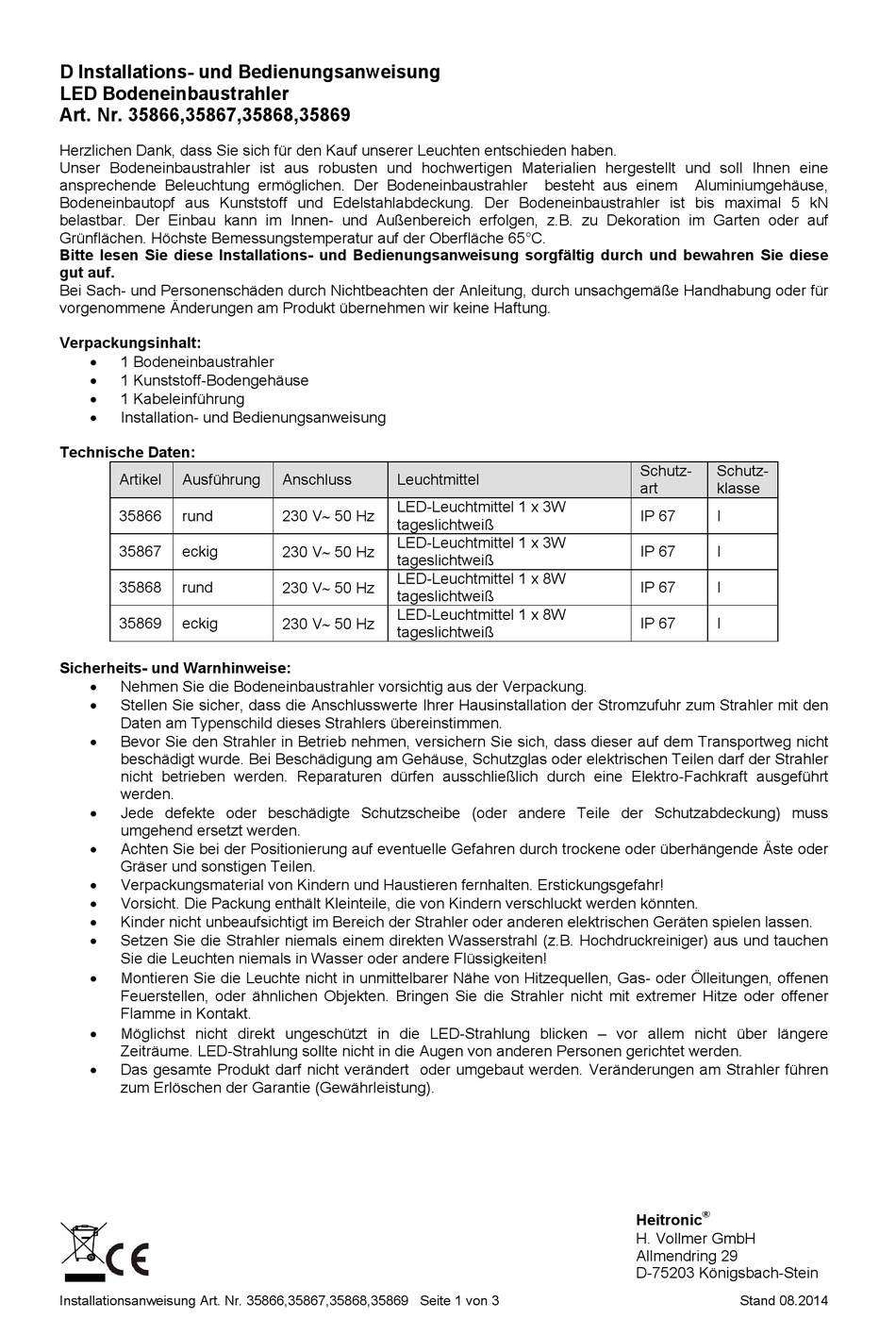

Heitronic 35866 Installation And Operating Instructions Manual

D Installations- und Bedienungsanweisung
LED Bodeneinbaustrahler
Art. Nr. 35866,35867,35868,35869
Herzlichen Dank, dass Sie sich für den Kauf unserer Leuchten entschieden haben.

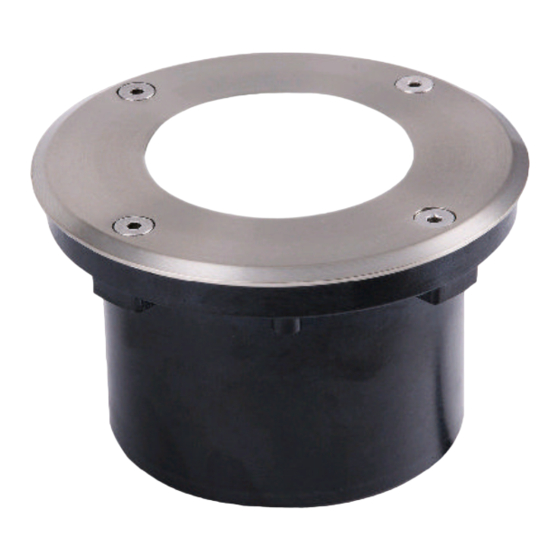

Unser Bodeneinbaustrahler ist aus robusten und hochwertigen Materialien hergestellt und soll Ihnen eine
ansprechende Beleuchtung ermöglichen. Der Bodeneinbaustrahler
Bodeneinbautopf aus Kunststoff und Edelstahlabdeckung. Der Bodeneinbaustrahler ist bis maximal 5 kN
belastbar. Der Einbau kann im Innen- und Außenbereich erfolgen, z.B. zu Dekoration im Garten oder auf
Grünflächen. Höchste Bemessungstemperatur auf der Oberfläche 65°C.
Bitte lesen Sie diese Installations- und Bedienungsanweisung sorgfältig durch und bewahren Sie diese
gut auf.
Bei Sach- und Personenschäden durch Nichtbeachten der Anleitung, durch unsachgemäße Handhabung oder für
vorgenommene Änderungen am Produkt übernehmen wir keine Haftung.
Verpackungsinhalt:

1 Bodeneinbaustrahler

1 Kunststoff-Bodengehäuse

1 Kabeleinführung

Installation- und Bedienungsanweisung
Technische Daten:
Artikel Ausführung
35866 rund
35867 eckig
35868 rund
35869 eckig
Sicherheits- und Warnhinweise:

Nehmen Sie die Bodeneinbaustrahler vorsichtig aus der Verpackung.

Stellen Sie sicher, dass die Anschlusswerte Ihrer Hausinstallation der Stromzufuhr zum Strahler mit den
Daten am Typenschild dieses Strahlers übereinstimmen.

Bevor Sie den Strahler in Betrieb nehmen, versichern Sie sich, dass dieser auf dem Transportweg nicht
beschädigt wurde. Bei Beschädigung am Gehäuse, Schutzglas oder elektrischen Teilen darf der Strahler
nicht betrieben werden. Reparaturen dürfen ausschließlich durch eine Elektro-Fachkraft ausgeführt
werden.

Jede defekte oder beschädigte Schutzscheibe (oder andere Teile der Schutzabdeckung) muss
umgehend ersetzt werden.

Achten Sie bei der Positionierung auf eventuelle Gefahren durch trockene oder überhängende Äste oder
Gräser und sonstigen Teilen.

Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!

Vorsicht. Die Packung enthält Kleinteile, die von Kindern verschluckt werden könnten.

Kinder nicht unbeaufsichtigt im Bereich der Strahler oder anderen elektrischen Geräten spielen lassen.

Setzen Sie die Strahler niemals einem direkten Wasserstrahl (z.B. Hochdruckreiniger) aus und tauchen
Sie die Leuchten niemals in Wasser oder andere Flüssigkeiten!

Montieren Sie die Leuchte nicht in unmittelbarer Nähe von Hitzequellen, Gas- oder Ölleitungen, offenen
Feuerstellen, oder ähnlichen Objekten. Bringen Sie die Strahler nicht mit extremer Hitze oder offener
Flamme in Kontakt.

Möglichst nicht direkt ungeschützt in die LED-Strahlung blicken – vor allem nicht über längere
Zeiträume. LED-Strahlung sollte nicht in die Augen von anderen Personen gerichtet werden.

Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen am Strahler führen
zum Erlöschen der Garantie (Gewährleistung).
Installationsanweisung Art. Nr. 35866,35867,35868,35869 Seite 1 von 3
Anschluss Leuchtmittel
LED-Leuchtmittel 1 x 3W
230 V 50 Hz
tageslichtweiß
LED-Leuchtmittel 1 x 3W
230 V 50 Hz
tageslichtweiß
LED-Leuchtmittel 1 x 8W
230 V 50 Hz
tageslichtweiß
LED-Leuchtmittel 1 x 8W
230 V 50 Hz
tageslichtweiß
besteht aus einem Aluminiumgehäuse,
Schutz-
art
IP 67
IP 67
IP 67
IP 67
®
Heitronic
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein
Schutz-
klasse
I
I
I
I
Stand 08.2014
