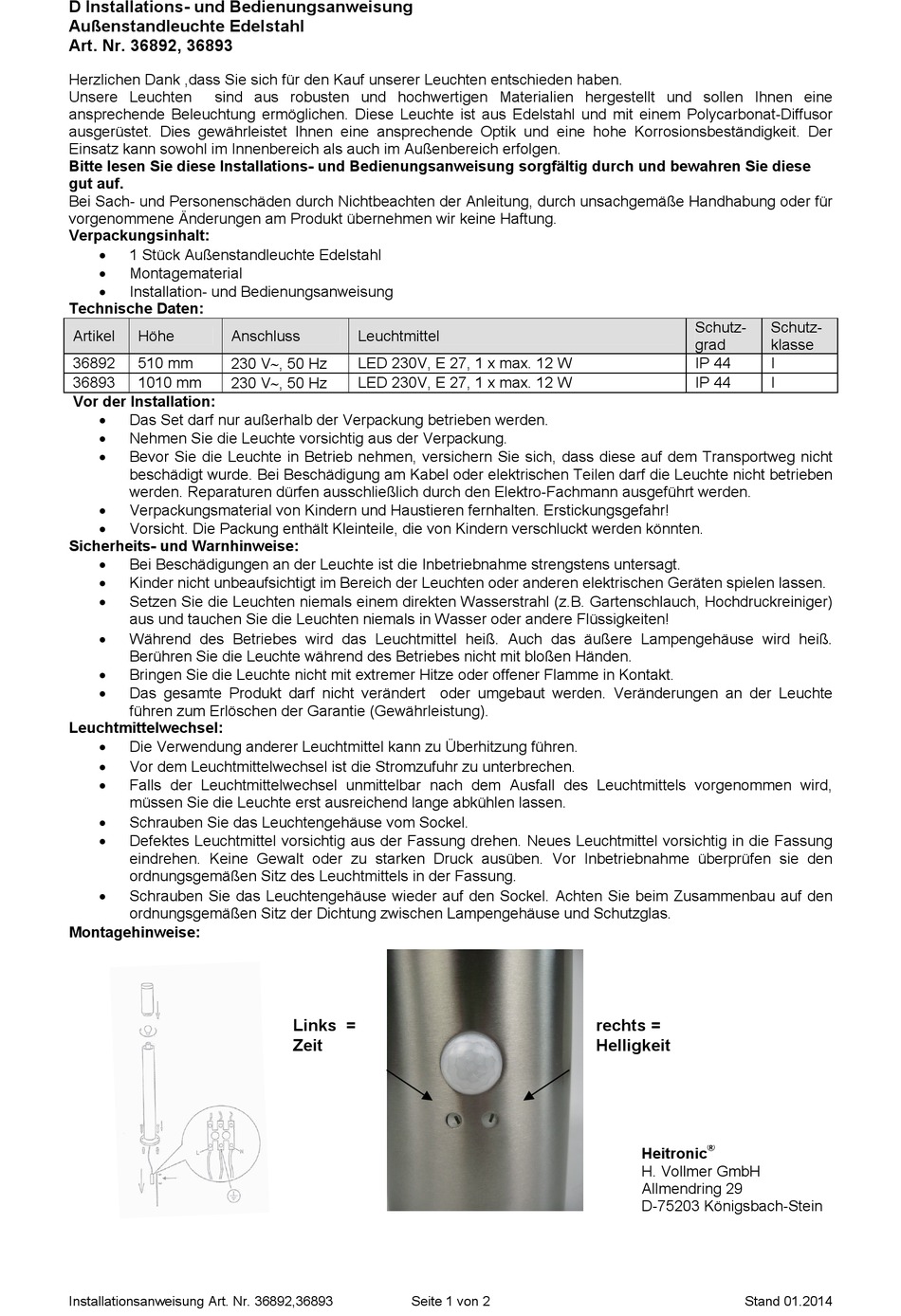

Heitronic 36892 Installation And Operating Instructions Manual

D Installations- und Bedienungsanweisung

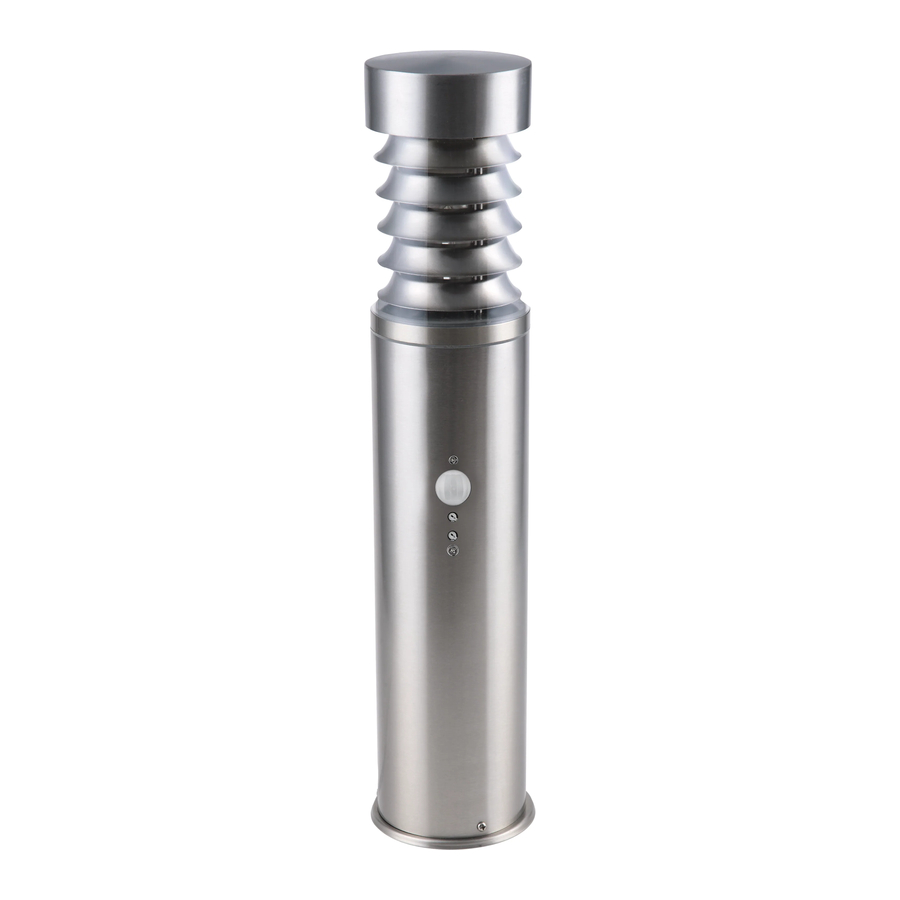

Außenstandleuchte Edelstahl
Art. Nr. 36892, 36893
Herzlichen Dank ,dass Sie sich für den Kauf unserer Leuchten entschieden haben.
Unsere Leuchten sind aus robusten und hochwertigen Materialien hergestellt und sollen Ihnen eine
ansprechende Beleuchtung ermöglichen. Diese Leuchte ist aus Edelstahl und mit einem Polycarbonat-Diffusor
ausgerüstet. Dies gewährleistet Ihnen eine ansprechende Optik und eine hohe Korrosionsbeständigkeit. Der
Einsatz kann sowohl im Innenbereich als auch im Außenbereich erfolgen.
Bitte lesen Sie diese Installations- und Bedienungsanweisung sorgfältig durch und bewahren Sie diese
gut auf.
Bei Sach- und Personenschäden durch Nichtbeachten der Anleitung, durch unsachgemäße Handhabung oder für
vorgenommene Änderungen am Produkt übernehmen wir keine Haftung.
Verpackungsinhalt:

1 Stück Außenstandleuchte Edelstahl

Montagematerial

Installation- und Bedienungsanweisung
Technische Daten:
Artikel Höhe Anschluss
36892 510 mm 230 V, 50 Hz
36893 1010 mm
230 V, 50 Hz
Vor der Installation:

Das Set darf nur außerhalb der Verpackung betrieben werden.

Nehmen Sie die Leuchte vorsichtig aus der Verpackung.

Bevor Sie die Leuchte in Betrieb nehmen, versichern Sie sich, dass diese auf dem Transportweg nicht
beschädigt wurde. Bei Beschädigung am Kabel oder elektrischen Teilen darf die Leuchte nicht betrieben
werden. Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.

Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!

Vorsicht. Die Packung enthält Kleinteile, die von Kindern verschluckt werden könnten.
Sicherheits- und Warnhinweise:

Bei Beschädigungen an der Leuchte ist die Inbetriebnahme strengstens untersagt.

Kinder nicht unbeaufsichtigt im Bereich der Leuchten oder anderen elektrischen Geräten spielen lassen.

Setzen Sie die Leuchten niemals einem direkten Wasserstrahl (z.B. Gartenschlauch, Hochdruckreiniger)
aus und tauchen Sie die Leuchten niemals in Wasser oder andere Flüssigkeiten!

Während des Betriebes wird das Leuchtmittel heiß. Auch das äußere Lampengehäuse wird heiß.
Berühren Sie die Leuchte während des Betriebes nicht mit bloßen Händen.

Bringen Sie die Leuchte nicht mit extremer Hitze oder offener Flamme in Kontakt.

Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen an der Leuchte
führen zum Erlöschen der Garantie (Gewährleistung).
Leuchtmittelwechsel:

Die Verwendung anderer Leuchtmittel kann zu Überhitzung führen.

Vor dem Leuchtmittelwechsel ist die Stromzufuhr zu unterbrechen.

Falls der Leuchtmittelwechsel unmittelbar nach dem Ausfall des Leuchtmittels vorgenommen wird,
müssen Sie die Leuchte erst ausreichend lange abkühlen lassen.

Schrauben Sie das Leuchtengehäuse vom Sockel.

Defektes Leuchtmittel vorsichtig aus der Fassung drehen. Neues Leuchtmittel vorsichtig in die Fassung
eindrehen. Keine Gewalt oder zu starken Druck ausüben. Vor Inbetriebnahme überprüfen sie den
ordnungsgemäßen Sitz des Leuchtmittels in der Fassung.

Schrauben Sie das Leuchtengehäuse wieder auf den Sockel. Achten Sie beim Zusammenbau auf den
ordnungsgemäßen Sitz der Dichtung zwischen Lampengehäuse und Schutzglas.
Montagehinweise:
Installationsanweisung Art. Nr. 36892,36893
Leuchtmittel
LED 230V, E 27, 1 x max. 12 W
LED 230V, E 27, 1 x max. 12 W
Links =
Zeit
Seite 1 von 2
Schutz-
grad
IP 44
IP 44
rechts =
Helligkeit
®
Heitronic
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein
Stand 01.2014
Schutz-
klasse
I
I
