Elinstallation - THERMEx PASSAT Mounting Instruction

M 423196161202082016
4

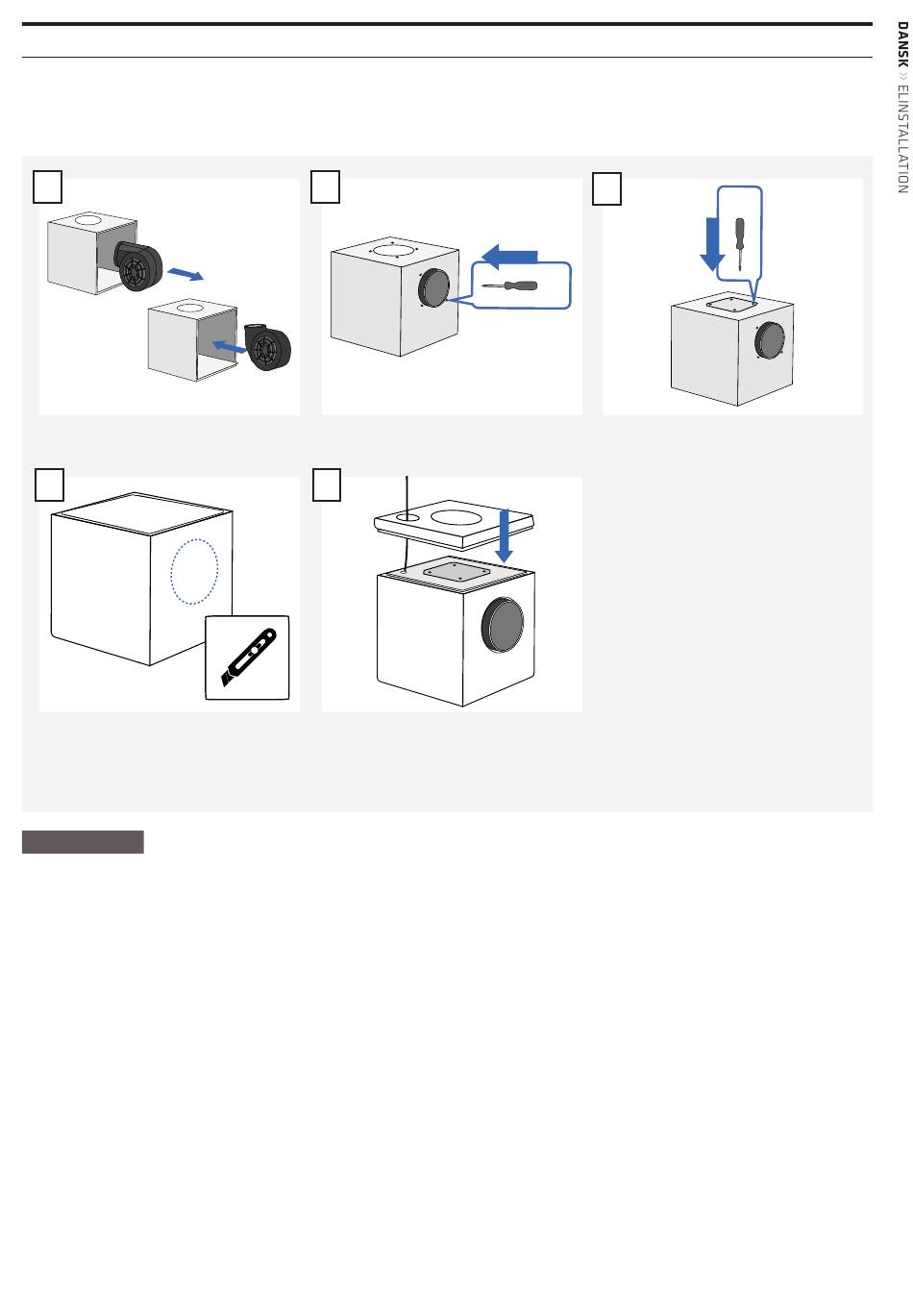

Tag motoren ud, og vend den, så aftrækket
kommer ud af siden på motorkassen.
7
Skær det afmærkede hul i siden på kondens-
kassen.
BEMÆRK: Stykket der skære ud, kan med
fordel sættes i hullet på låget til kassen.

ELINSTALLATION

FLYTBAR MOTOR
En emhætte med flytbar motor tilsluttes elnettet med det monterede Schuko-stik.
BEMÆRK: Emhætten skal være tilsluttet jord.
EKSTERN MOTOR
Ved installation af en emhætte med ekstern motor er det vigtigt, at der IKKE anvendes fælles nul ved installation af emhætte og motor, da dette vil
påvirke styringen.
BEMÆRK: Emhætten og motor skal være tilsluttet jord.
5
Fastgør motoren i motorkassen.
8
Sæt motorkassen i kondenskassen.
THERMEX PASSAT
6
x4
Monter flangen på motorkassen.
13
x4
