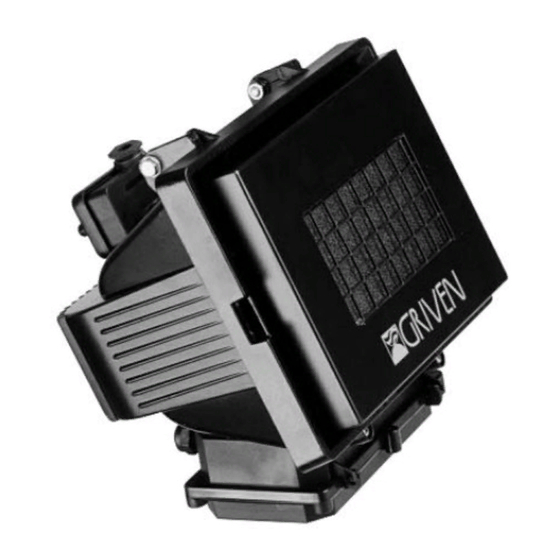

- Page 1 Foglio di Istruzioni Owner’s Manual KOLORCLIP GR 0440 CDM-SA/T 150W GR 0441 CDM-SA/T 150W SILVER FI-0440 Rev. 0 08-11-2000...
-
Page 2: Table Of Contents
INDICE INDICE Pag. 1.0 CONTENUTO DELL’IMBALLAGGIO 2.0 SICUREZZA 3.0 INSTALLAZIONE DEL PROIETTORE 3.1 Montaggio della Lampada 3.2 Regolazione lampada 3.3 Posizionamento del Proiettore 3.4 Collegamento elettrico 3.5 Connessione dei cavi di segnale 4.0 USO DEL PROIETTORE 4.1 Funzionamento con DMX 4.2 Funzionamento in Master/Automatico 4.3 Master Slave 5.0 MANUTENZIONE... -
Page 3: Contenuto Dell'imballaggio
1.0 CONTENUTO DELL’IMBALLAGGIO Controllate attentamente il contenuto del cartone e, in caso di danni al prodotto, contattate il Vs. trasportatore. Nell’imballaggio del presente proiettore sono contenuti i seguenti prodotti: n° 1 Foglio di Istruzioni; n° 1 proiettore KOLORCLIP; n°1 supporto d’installazione + viti di fissaggio. 2.0 SICUREZZA Prima di effettuare qualsiasi operazione sul proiettore, sconnettere fisicamente la linea di alimenta- zione staccando la spina (ad esempio durante la sostituzione della lampada). -
Page 4: Regolazione Lampada
3.2 Regolazione lampada Dopo il montaggio della lampada, può capitare che accendendo il proiettore il fascio luminoso non sia ben uniforme. E’ possibile la messa a punto agendo sulle 3 viti M3 poste sul coperchio cambio- lampada.(vedi fig.3). Continuate la regolazione finche non ottenete una proiezione del fascio uniforme. -
Page 5: Collegamento Elettrico
Per il fissaggio del proiettore al pavimento, oppure al soffitto, è possibile utilizzare i fori (Ø8,5 e 10,5mm) posti sulla staffe di fissaggio del proiettore. Gli interassi delle forature sono rappresentati nelle fig.8 e 9. fig.8 fig.9 3.4 Collegamento elettrico - Utilizzando un cavo di alimentazione 3x1,5mm (sezione minima), cablate il morsetto posto all’interno della scatola in plastica come mostrato in fig.11;... -
Page 6: Connessione Dei Cavi Di Segnale
3.5 Connessione dei cavi di segnale - Rimuovere i tappi copriforo dai passacavi mostrati in figura 12 (effettuate questa operazione rimuovendo il dado del passacavo); - Infilare i cavi di segnale nei passacavi; - Collegare i terminali dei cavi di segnale nell’ apposita morsettiera (figura 12), prestatndo atten- zione alla polarità... -
Page 7: Funzionamento Con Dmx
4.1 Funzionamento con DMX/SLAVE Il proiettore KOLORCLIP per poter funzionare in modo DMX/Slave deve avere il relativo dip- switch settato in OFF. Tutti i proiettori KOLORCLIP che ricevono un segnale digitale da una cen- tralina di controllo devono avere correttamente settato il rispettivo indirizzario Dip-Switch. Tenendo presente che ogni proiettore KOLORCLIP occupa 1 canale, ciascuno dei proiettori, per poter essere comandato singolarmente, dovrà... -
Page 8: Funzionamento In Master/Automatico
4.2 Funzionamento in master/automatico Il proiettore KOLORCLIP per poter funzionare in modo master/automatico deve avere il relativo dip-switch settato in ON. I primi 8 dip-switch impostano la sequenza di colori, mentre i rimanenti sono riservati al settaggio delle opzioni: - Impostando solamente un dip-switch colore su ON il proiettore emette quel colore fisso; impo- standone più... -
Page 9: Master Slave
4.3 Master-Slave E’ possibile settare più proiettori KOLORCLIP in modalità Slave per fare in modo che seguano il programma eseguito da un proiettore Master. Il proiettore Master deve essere settato con il relati- vo dip-switch impostato in ON, i proiettori Slave devono avere tutti i dip-switches settati in Off. -
Page 10: Informazioni Tecniche
Tutti i componenti del proiettore KOLORCLIP sono disponibili come parti di ricambio su richie- sta. La responsabilità di Griven S.r.l. cessa all’atto della consegna del materiale al vettore: reclami per eventuali danni dovuti al trasporto dovranno essere indirizzati direttamente al corriere. -
Page 11: Packing
1.0 PACKING Check the content of the box carefully and in case of damage contact your forwarder immediately. The following items are included in the box: n° 1 instructions leaflet; n° 1 KOLORCLIP unit; n° 1 mounting plate and fixing screws. 2.0 SAFETY Disconnect the lantern from mains supply before replacing the lamp or servicing the unit. -
Page 12: Lamp Adjustment
3.2 Lamp adjustment Adjust the three screws depicted in picture 3 should not the light coverage be completely even. The rotation of these screws will allow the best lamp adjustment for the maximum light output and the best colour projection. Pict. -
Page 13: Electrical Connection
Ø8.5 and Ø10.5mm holes are provided in the support brackets to fix the lantern to the ceiling or to the floor (see pict.8 and 9 for wheelbases dimensions). Pict. 8 Pict. 9 3.4 Electrical connection - Connect a 3x1.5 mm supply cable to the connector located in the plastic box as shown in picture 11;... -
Page 14: Dmx Line Connection
3.5 DMX line connection Remove the screw stoppers of the bushes shown in picture 12 by unscrewing the relevant nuts. Open the PCB housing (as shown in picture 12) and connect the digital data cables as per scheme depicted. It is highly recomended to slide cables through provided bushes and tighten the stud nuts to guarantee the impermeability of the unit. -
Page 15: Dmx Function
4.1 DMX function Set the DMX/SLAVE key to (OFF) to access the unit through a digital signal. Please make sure that all DIP switches are correctly set. Every single KOLORCLIP uses 1 DMX channel. Please set the DIP switches as per following scheme when accessing more KOLORCLIP units sin- gularly: ADDRESSES dip-switches... -
Page 16: Master/Automatic Mode
4.2 MASTER/AUTOMATIC mode Set MASTER/AUTOMATIC DIP switch to (ON) when you want to operate a KOLORCLIP unit as the master projector of a chain or access its automatic functions. The 8-DIP switch set will allow colours sequence selection while the remaining four switches will control options setting: - to select one colour output, set the relevant DIP switch to (ON). -
Page 17: Master-Slave
4.3 MASTER -SLAVE More KOLORCLIP units can be set to ‘SLAVE’option to follow the ‘MASTER’ unit in synchrony. The ‘MASTER’ unit must have its relevant DIP switch key set to MASTER/AUTOMATIC; the ‘SLAVE’ units must have all DIP switches set to (OFF). Slave Master Slave... -
Page 18: Technical Information
7.0 SPARE PARTS All components for KOLORCLIP units are available on request. Griven S.r.l. shall be under no liability for any loss or demage in transit. Claims must be adressed directly to the forwarder. Griven S.r.l. will accept claims for broken or missing goods only within seven days of receipt of the goods. - Page 20 WORLD LIGHTING CHALLENGE Professional Lighting Manufacturer Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN) Telefono 0376/779483 - Fax 0376/779682 - 0376/779552 http://www.griven.com/ e-mail griven@griven.com http://www.griven.it/ e-mail griven@griven.it...
