Montage de la hotte
15. Assemblez les couvercles de conduit supérieurs (avec les trous de persiennes) sur le cadre
de support supérieur, fixez les couvercles de conduit supérieurs ensemble par des bandes
magnétiques.
REMARQUE: Si vous utilisez la hotte en mode de recirculation sans conduit, vous devez installer la
plaque de dérivation d'air sur le cadre de support supérieur avant d'assembler les couvercles de
conduit. Allez à la page 22 pour plus de détails.
16. Fixez les couvercles de conduit supérieurs au cadre de support supérieur à l'aide de (4) vis 3/16 x
1/4 (2 vis pour chaque couvercle de conduit supérieur). (FIG. I1).
17. Assemblez les couvercles de conduit inférieurs ensemble sur les couvercles de conduit supérieurs
et fixez-les ensemble par des bandes magnétiques. Les couvercles de conduit inférieurs doivent
reposer sur le dessus du corps de la hotte.
Modena Island Guide d'utilisation, d'entretien et d'installation

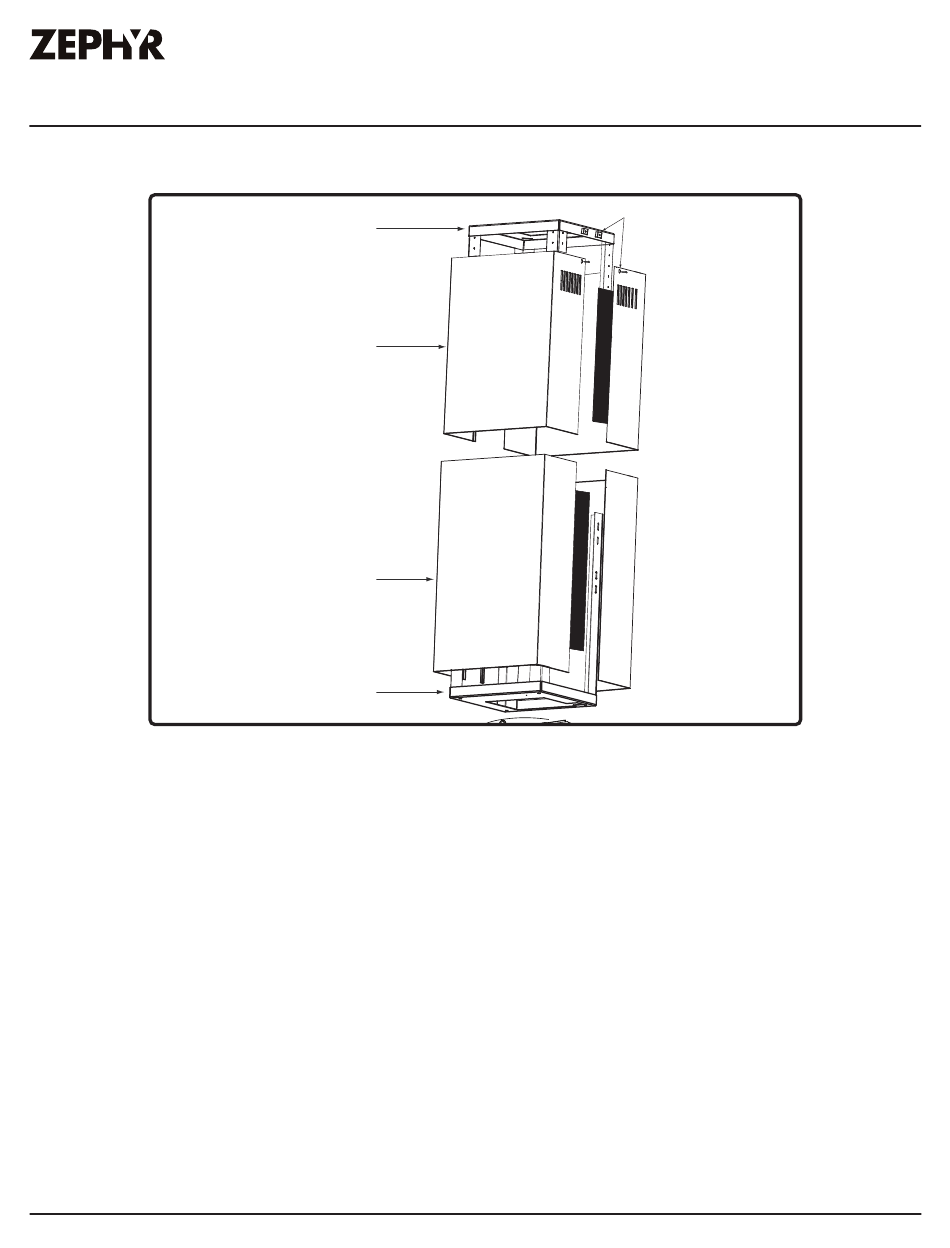

Cadre de support
supérieur
Couvre-conduits
supérieurs
Couvercles de
conduit inférieurs
Cadre de support
inférieur
Instructions d'installation
1
FIG. I
