Zephyr Verona ZVO-E30AG Use, Care And Installation Manual

Verona series
Hide thumbs Also See for Verona ZVO-E30AG:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
www.zephyronline.com
Verona
ZVO-E30AG
ZVO-M90AG
C
TM
+
Model number:
Airflow Control Technology
Serial Number:
APR14.0701 © Zephyr Corporation
For use with models of serial numbers beginning with 21

Advertisement

loading
Need help?

Need help?

Do you have a question about the Verona ZVO-E30AG and is the answer not in the manual?

Questions and answers

Related Manuals for Zephyr Verona ZVO-E30AG

Summary of Contents for Zephyr Verona ZVO-E30AG

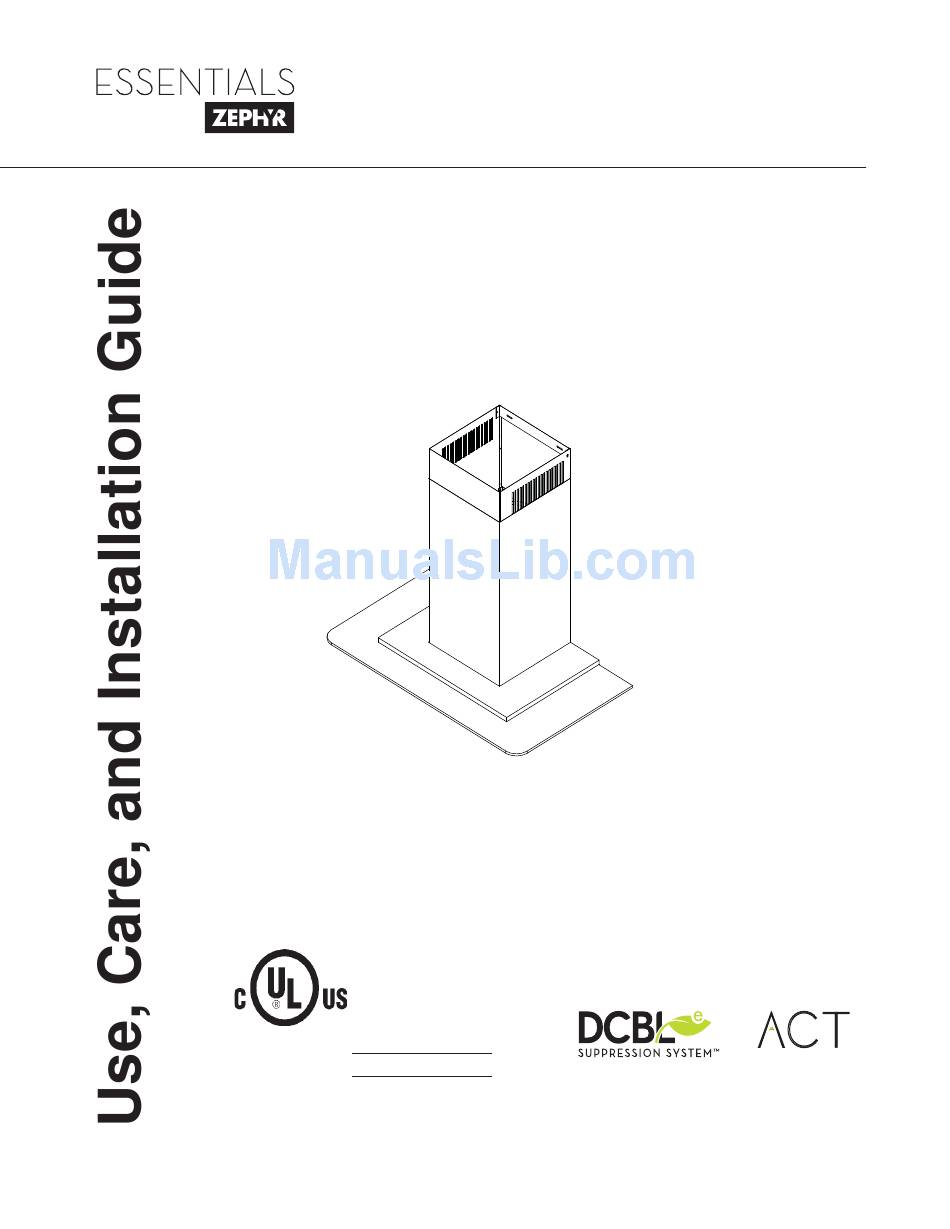

  • Page 1 Verona ZVO-E30AG ZVO-M90AG Model number: Airflow Control Technology Serial Number: APR14.0701 © Zephyr Corporation For use with models of serial numbers beginning with 21...
  • Page 2 www.zephyronline.com...
  • Page 3 SAFETY NOTICE ..............LIST OF MATERIALS ............INSTALLATION Ducting Calculation Sheet ........Mounting Height & Clearance ........ Ducting Options ......................Mounting the Range Hood ........Ductless Recirculating ..........FEATURES & CONTROLS Touch Controls ............. User Interface ............... MAINTENANCE Hood and Filter Cleaning .........
  • Page 4 www.zephyronline.com READ AND SAVE THESE INSTRUCTIONS WARNING TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT USE THIS FAN WITH ANY SOLID-STATE CONTROL DEVICE. WARNING TO REDUCE THE RISK OF FIRE ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: a.

  • Page 5: Operation

    15 or 20 ampere circuit breaker or time delay fuse. Wiring must be 2 wire with ground. Please also refer to Electrical Diagram on product. and install appropriate connector if necessary. ZVO-E30AG - 220 Watts, 4 Amps ZVO-M90AG - 220 Watts, 4 Amps...

  • Page 6: Hardware Package Contents

    MODELS: ZVO-E30AG & ZVO-M90AG PARTS SUPPLIED 1 - Hood with internal blower 2 - Aluminum mesh filters 1 - Duct cover assembly (top and bottom) 1 - Duct cover wall bracket 3 - 3W Zephyr Bloom LED light bulbs (pre-installed) ®...
  • Page 7 Equivalent number Equivalent number Duct pieces Duct pieces length x used T otal length x used T otal 3- 1/ 4” x 10” 1 Ft. 6”- 8” Round 30 Ft. Rect., wall cap straight with damper 7” Round, 1 Ft. 6”- 8”...
  • Page 8 www.zephyronline.com ALWAYS, when possible, reduce the number of transitions and turns. If a long duct run is required, increase duct size from 8” to 10”. If turns or transitions are required: Install as far away from duct opening and as far apart between the two transitions as possible.
  • Page 9 WARNING FIRE HAZARD NEVER exhaust air or terminate duct work into spaces between walls, crawl spaces, ceiling, attics or garages. All exhaust must be ducted to the outside, unless using the recirculating option. Use single wall rigid Metal ductwork only. Some Ducting Options Roof Pitch w/ Flashing &...
  • Page 10 www.zephyronline.com front of hood side of hood 12 13/16” 12 13/16” 11 15/16” STANDARD min. ducted - 26 1/2” min. recirc. - 31” max. - 50” Z1C-00VO min. ducted - 41 ” min. recirc. - 46” max. - 80” 23 3/16” 22 1/16”...
  • Page 11 CAUTION: At least two installers are required due to the weight and size of the hood. 2. Plum and mark center line. 11 1/8” not tighten all the way. Note: Wood blocking may need 14 3/4” to be added behind the drywall if no studs are present. Wall anchors may also be used but check local codes for compliance.
  • Page 12 RECIRCULATING KIT (REQUIRED IF NO DUCTING IS USED) Hood Model Part No. Filters in Pkg. ZVO-E30AG, ZVO-M90AG ZRC-00VO 1. Purchase recirculating kit per the part number above 8” ducting from top of hood and secure to air diverter plate. approximately every 3 to 4 months based on the average of 1 - 2 hrs.
  • Page 13 Display (speed level, delay off, filter clean/change,clean air) Power / Delay Off Lighted Glass Button clean mesh filter clean air replace charcoal filter Lights On/Dim/Off Adjust 6 Speed Levels 1 Power / Delay Off Button Power Button Function Button will turn power on and off for entire hood (fan and lights). - Hood will remember the last speed and light level it was turned off at.
  • Page 14 www.zephyronline.com Mesh Filter Clean Indicator (always enabled) - After 30 hours of fan usage the Graphic and words “ ” will illuminate indicating it is time to clean clean mesh filter the mesh filters. Graphic and words will remain illuminated until reset. - To reset: With hood off, hold the Button for three seconds, after three seconds the Graphic and words “...

  • Page 15: Surface Maintenance

    Remove and clean by hand or in dishwasher on low heat. Spray degreasing detergent and leave to soak if heavily soiled. Removing Aluminum Mesh Filters 1. Push in on spring loaded handle replace with following part number: Hood Model: Part No. Qty to Order ZVO-E30AG, ZVO-M90AG 50200045...
  • Page 16 www.zephyronline.com TROUBLESHOOTING PROCEDURES FOR VERONA WALL Issue Cause What to do After installation, 1. The power source is not turned ON. 1. Make sure the circuit breaker and the unit’s the unit doesn’t power is ON. work. 2. The power line and the cable locking connector 2.
  • Page 17 Some local codes limit the maximum amount of CFM a range hood can move. ACT allows you to control the maximum blower CFM of hoods with Zephyr’s DCBL Suppression System without the need for expensive make up air kits. ACT enables the installer to easily set the maximum blower speed to necessary for your installation.
  • Page 18 www.zephyronline.com...
  • Page 19 ACT 590 CFM - Fan Max. 130W @ 1.8A ACT 390 CFM - Fan Max. 70W @ 1A ACT 290 CFM - Fan Max. 35W @ .55A...
  • Page 20 www.zephyronline.com DESCRIPTION PART# Replacement Parts Optional Accessories Recirculating Kit ZRC-00VO Replacement Charcoal Filter Z0F-C002 Duct Cover Extension Z1C-00VO To order parts, visit us online at http://store.zephyronline.com or call us at 1.888.880.8368...

  • Page 21: Limited Warranty

    Zephyr Corporation (referred to herein as “we” or “us”) warrants to the original consumer purchaser (referred to herein as “you” or “your”) of Zephyr products (the “Products”) that such Products will be free from defects in materials or work- manship as follows:...
  • Page 22 Verona Island ZVN-M90AG ZVN-E42AG Numéro de modèle : _________________ Numéro de série : _________________ APR14.0401 © Zephyr Corporation Airflow Control Technology Pour une utilisation avec des modèles de numéros de série commençant par 21...
  • Page 23 www.zephyronline.com...
  • Page 24 MISE EN GARDE DE SÉCURITÉ ......LISTE DU MATÉRIEL ............INSTALLATION Feuille de calcul pour le conduit ......Espace libre et hauteur de montage ....Options d’installation pour le conduit ............Montage de la hotte 9-12 ........... Reprise d’air sans conduit ........
  • Page 25 LISEZ ET CONSERVEZ CES INSTRUCTIONS www.zephyronline.com AVERTISSEMENT POUR RÉDUIRE LES RISQUES D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N’UTILISEZ PAS CET APPAREIL AVEC UN TABLEAU DE COMMANDE À SEMI-CONDUCTEURS. AVERTISSEMENT POUR RÉDUIRE LES RISQUES D’INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU DE BLESSURE, RESPECTEZ CES CONSIGNES : a.

  • Page 26: Exigences Électriques

    ATTENTION POUR RÉDUIRE LES RISQUES D’INCENDIE, N’UTILISEZ QUE DES CONDUITS D’AÉRATION EN MÉTAL. CET APPAREIL N’EST PAS CONÇU POUR ÊTRE UTILISÉ À L’EXTÉRIEUR. ATTENTION Pour réduire les risques d’incendie et pour évacuer l’air convenablement, assurez-vous de canaliser l’air à l’extérieur de la maison.
  • Page 27 www.zephyronline.com MODÈLES : ZVN-M90AG , ZVN-E42AG PIÈCES FOURNIES 1 - Cadre de fixation supérieur Devant de la hotte Zone de découpage ombragée 2 - Pièces de recouvrement 1 - Gabarit de supérieures pour le conduit 2 - Pièces d’habillage larges plafond en papier 1 - Support de cadre de fixation 2 - Pièces de recouvrement...
  • Page 28 Equivalent number Equivalent number Duct pieces Duct pieces length x used T otal length x used T otal 3- 1/ 4” x 10” 1 Ft. 6”- 8” Round 30 Ft. Rect., wall cap straight with damper 7” Round, 1 Ft. 6”- 8”...
  • Page 29 www.zephyronline.com La hauteur de montage minimale ne devrait pas être moins de 26”. La hauteur de montage maximale ne devrait pas outrepasser 34”. Il est important d’installer la hotte à la hauteur de montage adéquate. Les hottes installées trop basses pourraient être endommagées par la chaleur en plus de présenter des risques d’incendie x .
  • Page 30 AVERTISSEMENT DE RISQUE D’INCENDIE N’évacuez ou ne terminez JAMAIS l’échappement du conduit dans les espaces entre les murs, les vides sanitaires, le plafond, le grenier, ou le garage. Tous les échappements doivent être dirigés à l’extérieur de la maison, à moins que l’option de reprise d’air ne soit utilisée.
  • Page 31 www.zephyronline.com 12 15/16” 12 3/4” 8 1/4” STANDARD min. avec conduit - 28 1/2” min. avec reprise d’air - 32” max. - 50” Z1C-00VN min. avec conduit - 42” min. avec reprise d’air - 46 1/2” max. - 80 1/2” 16 3/4”...
  • Page 32 AVERTISSEMENT : Le câblage électrique doit être effectué par une ou des personnes qualifiées selon les stipulations de tous les normes et standards en vigueur. Éteignez l’alimentation électrique à l’entrée de service avant de procéder au câblage. GABARIT EN PAPIER Devant de la hotte Solives de plafond Bloc de bois...
  • Page 33 www.zephyronline.com 50 pouces. Fixez les pattes de support latérales à l’aide de douze vis à tôle M4 x 8. (FIG. C) 50 pouces. Fixez les pattes de support carrées aux bras du cadre hauteur moindre (FIG. E, no 2). solidement au plafond. Serrez les vis.
  • Page 34 ATTENTION : Compte tenu du poids et des dimensions de la hotte, au moins deux installateurs sont nécessaires. SUPPORT DE MONTAGE DU DISPOSITIF ÉLECTRONIQUE 7. Enlevez le ruban qui retient le support de montage du dispositif électronique à la hotte (FIG. F#1). Enlevez les trois vis du dessus du boîtier de la hotte et laissez-les de côté.
  • Page 35 www.zephyronline.com Coupez la pièce d’habillage au besoin Cadre de fixation supérieur Pièces de recouvrement supérieures Pièce d’habillage large (haut) Pièce d’habillage mince (bas) Pièces de recouvrement inférieures Cadre de fixation inférieur de deux vis M4 x 8 (FIG. J#1). Note : Si vous utilisez la hotte en mode avec conduit, vous pouvez inverser les pièces de 12.
  • Page 36 un conduit d’aération. Lorsque transformée, la hotte fonctionne comme une hotte de reprise d’air plutôt que Nous recommandons de TOUJOURS évacuer l’air à l’extérieur de la maison en utilisant le conduit en place ou, d’installer un conduit d’aération. ENSEMBLE DE REPRISE D’AIR (REQUIS SI AUCUN CONDUIT N’EST UTILISÉ ZVN-M90AG ZRC-00VN ZVN-E42AG...
  • Page 37 www.zephyronline.com Touche de mise en Affichage (vitesse, arrêt automatique, nettoyage/changement marche/arrêt automatique Touche de verre illuminé des filtres, purification d’air) clean mesh filter clean air replace charcoal filter Lumières : Allumer/ Choix de six vitesses Veilleuse/Éteindre 1-Touche de mise en marche/arrêt automatique Fonction de mise en marche - La touche permet d’allumer et d’éteindre la hotte (ventilateur et lumières).
  • Page 38 Indicateur de nettoyage des filtres à tamis (toujours en fonction) - Après 30 heures d’utilisation du ventilateur, le symbole et les mots « clean mesh filter » s’illuminent, indiquant qu’il est temps de nettoyer les filtres à tamis. Le symbole et les mots restent illuminés jusqu’à la réinitialisation de la fonction. - Pour réinitialiser : Lorsque la hotte est éteinte, appuyez et tenez la touche enfoncée pendant trois secondes.
  • Page 39 www.zephyronline.com ENTRETIEN DES SURFACES: Nettoyez régulièrement les surfaces de la hotte avec de l’eau savonneuse chaude et un chiffon de coton propre. N’utilisez pas de détergent abrasif ou corrosif, de laines d’acier ou de tampons à récurer; ils égratigneront et endommageront les surfaces.
  • Page 40 PROCÉDURES DE DÉPANNAGE POUR LA HOTTE VERONA ISLAND Problème Cause Solution Après 1. Le bloc d’alimentation n’est pas allumé 1. Assurez-vous que l’alimentation du disjoncteur l’installation, et de l’appareil est allumée l’appareil ne 2. La ligne électrique et le raccord de câble ne sont fonctionne pas.
  • Page 41 ACT vous permet de contrôler le maximum CFM de les hottes avec le système de répression DCBL à partir de Zephyr sans avoir besoin de coûteux kits pour l’air de remplacement. ACT permet à l’installateur de régler facilement la vitesse maximale du ventilateur à l’un des trois les plus couramment prescrits niveaux de CFM;...
  • Page 42 Courbe de rendement du ventilateur, 390 CFM Entree en CA: 120V, 60 Hz Diametre du conduit de sortie : 8” Debit (pi3/min)
  • Page 43 ACT 590 CFM - Ventilateur Max. 130W @ 1.8A ACT 390 CFM - Ventilateur Max. 70W @ 1A ACT 290 CFM - Ventilateur Max. 35W @ .55A...
  • Page 44 DESCRIPTION DE PIÈCE Pièces de remplacement Ampoule DEL 3W Z0B-0032 Filtre à tamis en aluminium 50200049 Accessoires optionnels Ensemble de reprise d’air ZRC-00VN Filtre à charbon de remplacement Z0F-C002 Ensemble de prolongement de recouvrement de conduit Z1C-00VN (Pour des plafonds allant jusqu’à 12 pieds) Pour commander des pièces, visitez-nous en ligne au www.zephyronline.com ou communiquez avec nous par téléphone au 1-888-880-8368...

  • Page 45: Garantie Limitée

    Zephyr Corporation (désigné aux présentes sous le nom de « nous ») garantit au premier acheteur (désigné aux présen- tes sous le nom de « vous » ou « votre ») de produits Zephyr (les « Produits ») que lesdits produits sont exempts de défauts de fabrication ou de main-d’œuvre selon les conditions suivantes :...
