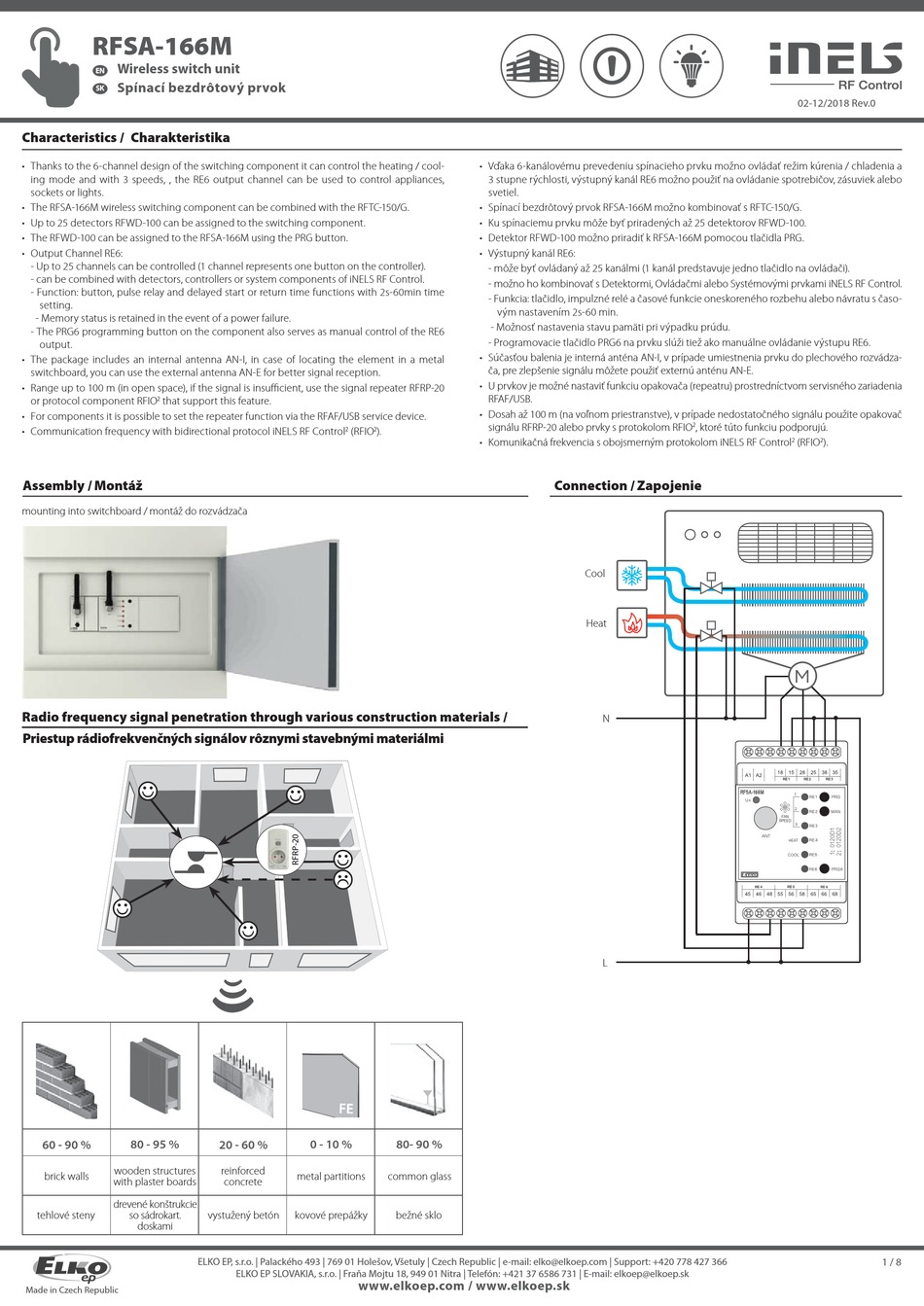

Elko RFSA-166M Manual

RFSA-166M
Wireless switch unit
EN
Spínací bezdrôtový prvok
SK

Characteristics /

Charakteristika
• Thanks to the 6-channel design of the switching component it can control the heating / cool-
ing mode and with 3 speeds, , the RE6 output channel can be used to control appliances,
sockets or lights.
• The RFSA-166M wireless switching component can be combined with the RFTC-150/G.
• Up to 25 detectors RFWD-100 can be assigned to the switching component.
• The RFWD-100 can be assigned to the RFSA-166M using the PRG button.
• Output Channel RE6:
- Up to 25 channels can be controlled (1 channel represents one button on the controller).
- can be combined with detectors, controllers or system components of iNELS RF Control.
- Function: button, pulse relay and delayed start or return time functions with 2s-60min time
setting.
- Memory status is retained in the event of a power failure.
- The PRG6 programming button on the component also serves as manual control of the RE6
output.
• The package includes an internal antenna AN-I, in case of locating the element in a metal
switchboard, you can use the external antenna AN-E for better signal reception.
• Range up to 100 m (in open space), if the signal is insuffi cient, use the signal repeater RFRP-20
2
or protocol component RFIO that support this feature.
• For components it is possible to set the repeater function via the RFAF/USB service device.
• Communication frequency with bidirectional protocol iNELS RF Control

Assembly /

Montáž
mounting into switchboard / montáž do rozvádzača
Radio frequency signal penetration through various construction materials /
Priestup rádiofrekvenčných signálov rôznymi stavebnými materiálmi
☺
☺
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
drevené konštrukcie
tehlové steny so sádrokart.
doskami
Made in Czech Republic
2 (RFIO
☺
☺
☺
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
vystužený betón kovové prepážky
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Telefón: +421 37 6586 731 | E-mail: elkoep@elkoep.sk
www.elkoep.com / www.elkoep.sk
• Vďaka 6-kanálovému prevedeniu spínacieho prvku možno ovládať režim kúrenia / chladenia a
3 stupne rýchlosti, výstupný kanál RE6 možno použiť na ovládanie spotrebičov, zásuviek alebo
svetiel.
• Spínací bezdrôtový prvok RFSA-166M možno kombinovať s RFTC-150/G.
• Ku spínaciemu prvku môže byť priradených až 25 detektorov RFWD-100.
• Detektor RFWD-100 možno priradiť k RFSA-166M pomocou tlačidla PRG.
• Výstupný kanál RE6:
- môže byť ovládaný až 25 kanálmi (1 kanál predstavuje jedno tlačidlo na ovládači).
- možno ho kombinovať s Detektormi, Ovládačmi alebo Systémovými prvkami iNELS RF Control.
- Funkcia: tlačidlo, impulzné relé a časové funkcie oneskoreného rozbehu alebo návratu s časo-
vým nastavením 2s-60 min.
- Možnosť nastavenia stavu pamäti pri výpadku prúdu.
- Programovacie tlačidlo PRG6 na prvku slúži tiež ako manuálne ovládanie výstupu RE6.
• Súčasťou balenia je interná anténa AN-I, v prípade umiestnenia prvku do plechového rozvádza-
ča, pre zlepšenie signálu môžete použiť externú anténu AN-E.
• U prvkov je možné nastaviť funkciu opakovača (repeatru) prostredníctvom servisného zariadenia
RFAF/USB.
• Dosah až 100 m (na voľnom priestranstve), v prípade nedostatočného signálu použite opakovač
signálu RFRP-20 alebo prvky s protokolom RFIO
2 ).
• Komunikačná frekvencia s obojsmerným protokolom iNELS RF Control
80- 90 %
common glass
bežné sklo
2
, ktoré túto funkciu podporujú.

Connection /

Zapojenie
Cool
Heat
N
L
02-12/2018 Rev.0
2 2
(RFIO ).
M
1 / 8
