Vimar ELVOX 46522.036D User Manual

46522.036D

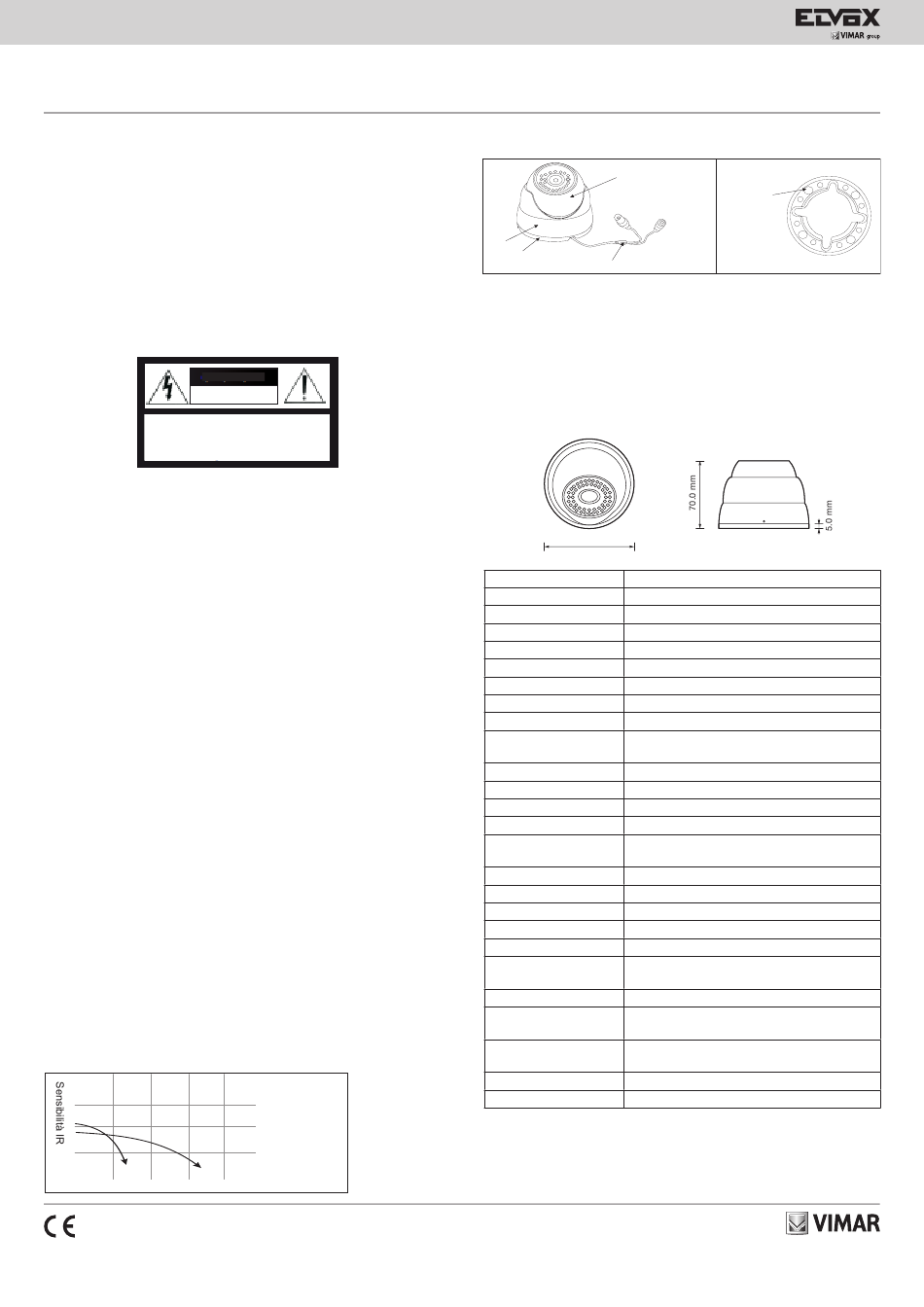

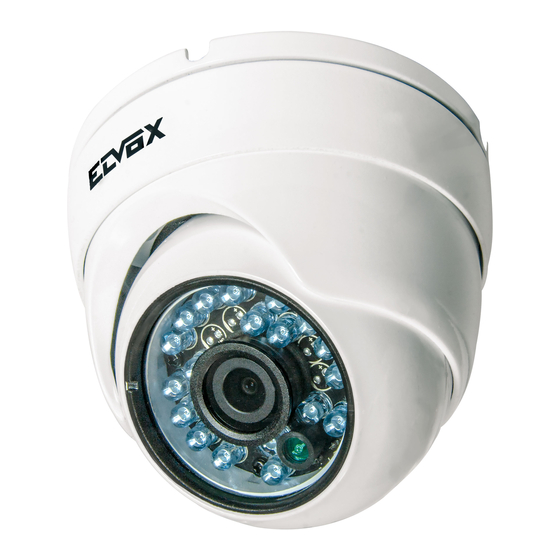

Videocamera IR HD
Manuale dell'utente
DESCRIZIONE
La videocamera si avvale di un sensore 1/3 CMOS ad alte prestazioni
da 4.0 mega pixel. La telecamera utilizza materiale nuovo con classe di
impermeabilità IP66, filtro IR-CUT, controllo smart-IR. Design moderno
e professionale.
ATTENZIONE
Grazie per aver acquistato questo prodotto. Prima di cercare di collegare
o utilizzare il prodotto, leggere attentamente le istruzioni e conservare il
manuale per consultazione futura.
ATTENZIONE
RISCHIO DI SCOSSA ELET-
TRICA. NON APRIRE
ATTENZIONE: PER RIDURRE IL RISCHIO DI INCENDIO O DI
SCOSSA ELETTRICA NON RIMUOVERE IL COPERCHIO O IL
PANNELLO POSTERIORE.
L'INTERNO NON CONTIENE PARTI CHE POSSONO ESSERE
RIPARATE DALL'UTENTE.
PER L'ASSISTENZA TECNICA RIVOLGERSI A PERSONALE QUALIFICATO.
1. Utilizzare una rete di alimentazione appropriata.
La tensione di ingresso della telecamera è 12 Vdc. Assicurarsi di colle-
garla a una sorgente di alimentazione idonea. Una connessione errata
può causare malfunzionamenti e/o danneggiare la telecamera.
2. Non cercare di smontare la telecamera.
Per evitare il rischio di scosse elettriche, non rimuovere viti o coperchi.
All'interno non vi sono parti che possono essere riparate dall'utente.
Per l'assistenza rivolgersi a un tecnico qualificato.
3. Maneggiare la telecamera con cura.
Non utilizzare la telecamera in modo improprio. Evitare colpi, scossoni
e simili. La telecamera potrebbe riportare danni a seguito di utilizzo o
conservazione non idonei.
4. Non utilizzare detergenti aggressivi o abrasivi per pulire il corpo della
telecamera.
Se la telecamera è sporca, passare un panno asciutto. Se lo sporco
risulta difficile da rimuovere, utilizzare un detergente delicato e strofi-
nare leggermente.
5. Pulire la piastra anteriore del sensore con cautela.
Per pulire il pannello del sensore, non utilizzare detergenti aggressivi
o abrasivi. Utilizzare carta per la pulizia di obiettivi o la punta di un
bastoncino cotonato inumidito con alcol.
6. Non cercare di puntare la telecamera verso il sole o altri oggetti molto
luminosi che farebbero comparire macchie anche se la videocamera
non è in uso. Si potrebbe danneggiare il sensore.
7. Non collocare la telecamera in luoghi soggetti a interferenza.
Quando la telecamera è installata vicino ad apparecchiature come
dispositivi che comunicano in wireless, che emettono forti campi
elettromagnetici, potrebbero verificarsi alcune irregolarità quali rumore
sullo schermo del monitor.
FUNZIONI
- Sensore 1/3 CMOS ad alte prestazioni da 4.0 mega pixel, trasmissio-
ne d'immagine in tempo reale, senza compressione e senza ritardo.
- IR-CUT incorporato, assicura che la telecamera funzioni correttamen-
te di giorno e di notte.
- Classe di impermeabilità IP66.
- Design LED IR a lunga durata, con luminosità molto superiore e durata
utile molto più lunga rispetto ai normali LED.
- SMART-IR, range di 20 metri.
Design sorgente di luce IR a lunga efficacia
Altri marchi
1 anno 2 anno 3 anno 4 anno
1yr 2yr 3yr 4yr
49401175A0 00 1703
CAUTION
Durata utile
ISTRUZIONI E INSTALLAZIONE DELLE PARTI
Sfera
Cavo
Cavo video
alimentazione
Base di
blocco Piastra
OSD alimentato via cavo
base
1. Estrarre le viti di fissaggio dalla base di blocco utilizzando la chiave
a brugola nella borsa accessori. (In alternativa: tenere la piastra di
base e ruotarla in senso antiorario)
2. Separare la piastra di base dalla base di blocco.
3. Utilizzare le viti per fissare la piastra di base nel punto desiderato.
4. Inserire quindi la sfera e la base di blocco nell'apposita sede e avvi-
tare le viti di fissaggio.
5. Regolare la lunghezza focale.
DIMENSIONI (mm)
94.0 mm
Modello
Sensore
Pixel effettivi
Frame rate video
Formato video
Illuminazione min.
Rapporto S/N
OSD
AGC
Bilanciamento
ATW / INTERNO / ESTERNO / MANUALE
del bianco
BLC
NR
AES
AWB
Day/Night
(Giorno/Notte)
Codice Sync
Tensione
Corrente 150mA ±15% (IR ON); 53mA ±15% (IR OFF)
Obiettivo
Raggio IR
Classe di
impermeabilità
Uscita video
Temperatura di
stoccaggio
Temperatura di
esercizio
Dimensioni
Peso
* Le specifiche sono soggette a modifiche senza preavviso.
Foro vite
46522.036D
1/3 CMOS
2688(H)x1520(V)
25/30fps
PAL/NTSC
0,01 Lux (IR ON)
≥50 dB
Supportato
0-15
AUTO
2DNR
AUTO 1/50 (1/60) - 1/50,000sec
AUTO
EXT, COLORE, B/W, AUTO
Interno
12 Vdc
Obietttivo HD 3,6mm
20m
IP66
AHD
-20°C ~50°C
-10°C ~ 50°C RH90% MAX
70mm(H)*94mm(Ø)
570g ±15%
