Summary of Contents for Vimar ELVOX 46635.036

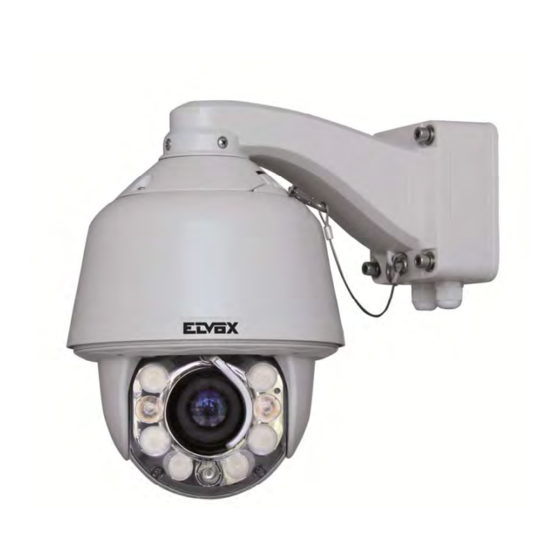

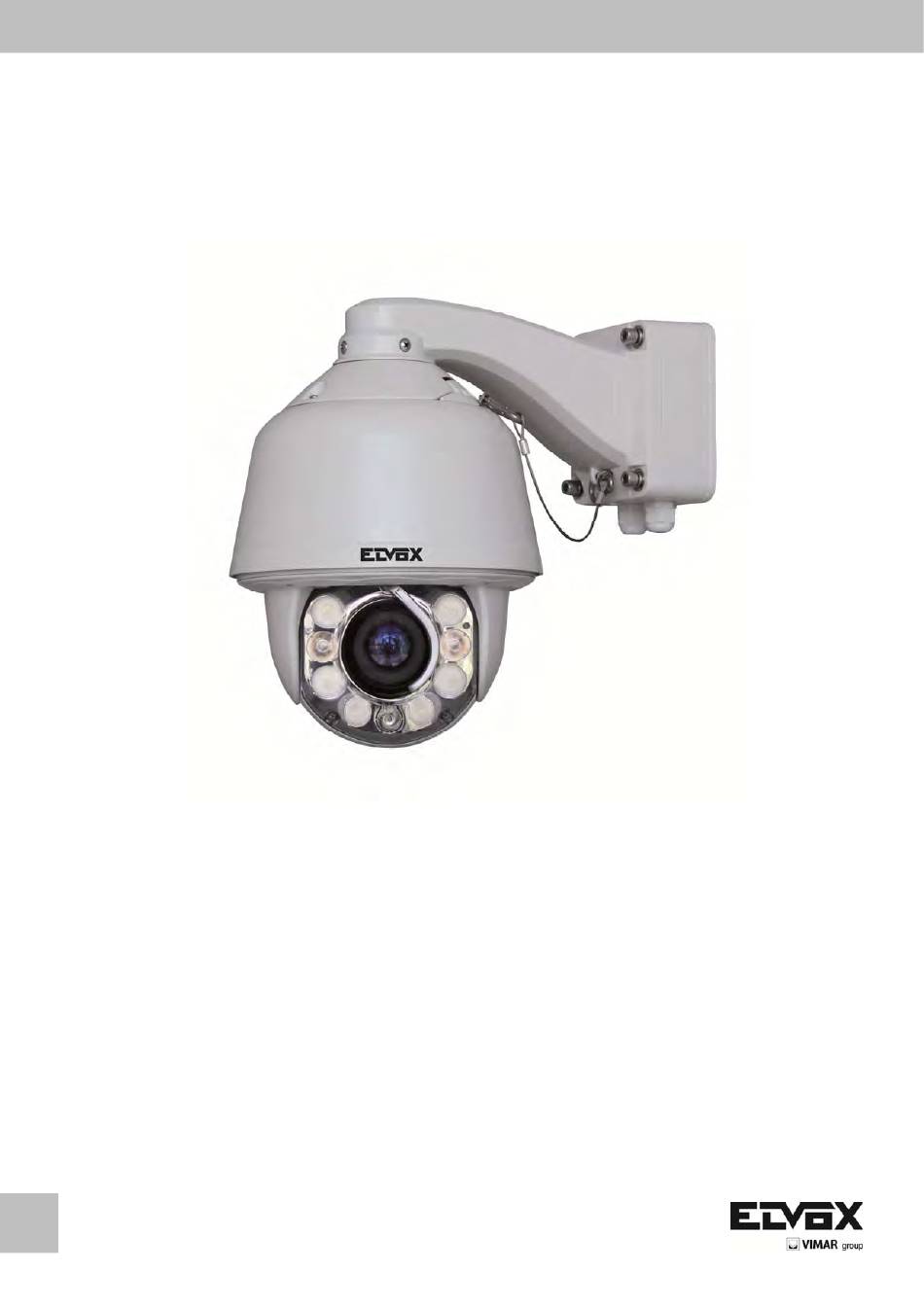

- Page 1 Manuale utente V3.0 User’s Manual V3.0 46635.036 46635.028 46635.018 Telecamera speed dome ad infrarossi IR High Speed Dome Camera TVCC CCTV...
-
Page 2: Table Of Contents
TVCC Indice Precauzioni ..........................3 Caratteristiche ........................4 Specifiche tecniche ........................ 7 Guida all'installazione ......................8 Configurazione della dome ....................15 Istruzioni operative ......................18... -
Page 3: Precauzioni
TVCC 1 Precauzioni 1. Leggere con attenzione il presente manuale utente prima dell'installazione e dell'utilizzo del dispositivo. 2. Sicurezza nel trasporto Durante il trasporto e lo stoccaggio il dispositivo non deve essere sottoposto a forti sollecitazioni, a vibrazioni violente o a schizzi di acqua. L'unità deve essere trasportata in un imballo separato. -
Page 4: Caratteristiche
TVCC 2 Caratteristiche 2.1 Caratteristiche principali • Cambiamenti di velocità senza sbalzi zoom automatico/velocità corrispondente • Panoramica 0.01~360 /S, Rotazione 0.01 ~120 /S, Impostazioni predefinite: 400 /S (speed dome a infrarossi ad alta velocità) • Panoramica 0.5 , Rotazione 0.5 , Impostazioni predefinite: 20 /S (dome a infrarossi a velocità... - Page 5 TVCC 2.5 Istruzioni di funzionamento • Corrispondenza automatica della messa a fuoco /velocità del PTZ È possibile regolare automaticamente la velocità di panoramica/rotazione in base alla messa a fuoco avanti/indietro, per rendere il Tracking manuale dell'oggetto più agevole. (Solo le speed dome a infrarossi hanno l’auto Tracking) •...
- Page 6 TVCC • Protezione maschera di privacy Selezionare le aree da mascherare in nero per proteggere le zone di privacy. È possibile impostare le aree di privacy nere; il dispositivo supporta fino a 8 zone di mascheramento. • Funzione di regolazione delle tempistiche L'utente può...
-
Page 7: Specifiche Tecniche
TVCC 3 Specifiche tecniche Alimentazione DC12V+10% 50W Distanza notturna 120/150/180metri infrarossi Panoramica 0.01 ~180 , Rotazione 0.01 ~100 (alta velocità) / Velocità manuale Panoramica:0.5 /S, Rotazione:0.5 /S (velocità variabile) Velocità preimpostata /S (alta velocità) / 35 /S (velocità variabile) Angolo di panoramica 360 rotazione panoramica continuativa Angolo di rotazione (Ribaltamento automatico) -
Page 8: Guida All'installazione
TVCC 4 Guida all'installazione 4.1 Preparazione 1) Requisiti base Tutti i lavori elettrici devono essere eseguiti e completati in conformità con le norme elettriche e antincendio in vigore (e con tutte le norme relative). Verificare, in base alla distinta di carico, se tutti gli accessori sono presenti. Assicurarsi inoltre che l'installazione venga eseguita conformemente. - Page 9 TVCC 4.3 Dimensioni di installazione Installazione a muro Staffa per l'alimentatore Alloggiamento della dome Tergicristallo Doppia lente...
- Page 10 TVCC Installazione a soffitto Staffa per supporto sospeso...
- Page 11 TVCC 4.4 Procedure di installazione *Nota: I muri e il soffitto devono essere spessi abbastanza per consentire l'installazione dei bulloni ad espansione e devono supportare 4 volte il peso della telecamera dome. Procedure di installazione a muro: 1) Estrarre la staffa dall'imballo (come illustrato), segnare la posizione dei buchi sul muro facendo riferimento alla base della staffa.
- Page 12 TVCC 3) Estrarre lo speed dome a infrarossi e far passare i cavi attraverso la staffa. Utilizzare le viti M5 per fissare la staffa e l'alloggiamento della dome. Staffa per supporto sospeso 4) Utilizzando 4 dadi M8 con rondella, fissare la staffa al muro. Procedure di installazione a soffitto:...
- Page 13 TVCC 1) Estrarre la staffa dall'imballo (come illustrato), segnare la posizione dei buchi sul muro facendo riferimento alla base della staffa. 2) Con un trapano, bucare il muro e installare 4 bulloni ad espansione M8 nei buchi. Buchi per l'installazione...
- Page 14 TVCC 3) Estrarre lo speed dome a infrarossi e far passare i cavi attraverso le fessure alla base della staffa sospesa. Utilizzare le viti M5 per fissare la staffa e l'alloggiamento della dome. Staffa per supporto sospeso 4) Utilizzando i dadi con rondella, fissare la staffa al muro. Nota: La staffa da soffitto non è...
-
Page 15: Configurazione Della Dome
TVCC 5 Configurazione della dome Prima di installare la dome, configurare il protocollo di comunicazione, la velocità in baud e l'indirizzo della dome. Impostare l'interruttore DIP posizionato sul corpo della dome. Fare riferimento al diagramma seguente per visualizzare la posizione dell'interruttore DIP e i cavi di connessione. - Page 16 TVCC 1) Configurazione del protocollo Lo speed dome a infrarossi supporta tre protocolli: Pelco P, Pelco D e HS. Ognuno di loro supporta una velocità in baud di 9600bps, 4800bps, 2400bps. Impostare l'interruttore DIP N° 1~4 per configurare il protocollo. Protocollo SW2-1 SW2-2...
- Page 17 TVCC … … … … … … … … … 4) Descrizione dei cavi Connettore BNC Connettore alimentazione Rosso: RS485A Giallo: RS485B Connettore BNC: Cavo video coassiale Connettore alimentazione: DC12V Rosso: RS485A Giallo: RS485B...
-
Page 18: Istruzioni Operative
TVCC 6 Istruzioni operative 1) Scelta rapida delle funzioni principali Lo speed dome ad infrarossi supporta 220 posizioni predefinite. È possibile attivare alcune funzioni speciali richiamando il codice 65-99. Numero Comando Scelta rapida Nota di serie Avvio di default analisi Avvio analisi automatica Preset 99 automatica del gruppo n°... - Page 19 TVCC Spostare il joystick su o giù per selezionare la voce Premere "Apri Iris" per confermare la selezione Premere "Chiudi Iris" per cancellare la selezione *Nota: Se il dispositivo di comando non è dotato di joystick, utilizzare i tasti su o giù. 4) Funzioni del menu OSD...
- Page 20 TVCC LINGUA È possibile selezionare la lingua dei menu visualizzati sulla schermata. Per modificare la lingua visualizzata: Premere Apri Iris per accedere alla selezione. Tutti i menu delle schermate vengono impostati sulla lingua selezionata. INFORMAZIONI DI SISTEMA L'utente può verificare le informazioni di sistema della dome. Le informazioni di sistema comprendono: L'ID della dome, l'indirizzo, la velocità...
- Page 21 TVCC CONFIGURAZIONE DELLA VISUALIZZAZIONE La configurazione delle visualizzazione consente all'utente di definire la modalità di visualizzazione dei nomi della dome sul monitor. Di seguito vengono elencati i nomi visualizzati: NOME DOME: Indica la dome PREDEFINITO: Indica il tempo di sequenza per il nome predefinito MOVIMENTO: Indica il tempo di sequenza per i nomi con funzioni automatiche (analisi automatica/avanzamento...
- Page 22 TVCC LED infrarossi Nel menu OSD, è possibile aprire o chiudere il LED a infrarossi manualmente e impostare la modalità di funzionamento del LED a infrarossi. (durante il normale funzionamento, è possibile premere APRI IRIS e CHIUDI IRIS per regolare la potenza del LED a infrarossi): 1) MODALITÀ...
- Page 23 TVCC INATTIVO L'impostazione INATTIVO consente alla dome, se non viene inviato alcun comando al dome per un determinato periodo di tempo, di eseguire le azioni in base a quanto è stato predefinito. 1) TEMPO: Spostare il cursore su "TEMPO" e premere APRI IRIS per accedere, quindi spostare il joystick verso l'alto o verso il basso per selezionare tra 30 sec, 1 min, 5 min, 10 min e 30 min.
- Page 24 TVCC 3) ALLARME La dome è dotata di 2 entrate dell'allarme e di 1 uscita dell'allarme. (funzione facoltativa). Quando viene ricevuto un allarme, un segnale in entrata alla dome innesca l'azione definita dall'utente (quale predefinite, traiettorie, ecc.) e attiva allo stesso tempo i segnali di uscita dell'allarme. N°...
- Page 25 TVCC MASCHERA DI PRIVACY La maschera di privacy consente di mascherare le aree di privacy con una cornice nera. È possibile impostare al massimo 8 maschere di privacy. N° MASCHERA: Spostare il cursore su questa voce e premere APRI IRIS per accedere alla configurazione del numero di maschera della zona di privacy.
- Page 26 TVCC OROLOGIO La dome può visualizzare la data e l'ora. Accedere al menu OROLOGIO per impostare la DATA e l'ORA. DATA: Spostare il cursore su questa voce e premere APRI IRIS per accedere. Spostare il joystick verso sinistra o verso destra per scegliere la posizione della data e spostarlo verso l'alto o verso il basso per regolare le cifre.
- Page 27 TVCC PASSWORD La dome è dotata di una funzione di protezione tramite password per prevenire modifiche non autorizzate alle impostazioni della dome. Se la funzione PASSWORD è abilitata, l'operatore deve immettere una password valida per accedere alle impostazioni della dome. MODIFICA PASSWORD: Spostare il cursore su questa voce e premere APRI IRIS per accedere.
- Page 28 TVCC NOME DELLA DOME È possibile impostare un nome della dome per identificare ogni telecamera. Il nome della dome può contenere massimo 12 caratteri. Spostare il cursore e premere INPUT. Premere APRI IRIDE per accedere. 1) Spostare il joystick verso sinistra o verso destra per posizionare il simbolo “←”, quindi premere APRI IRIS per eliminare il carattere presso “←”.
- Page 29 TVCC IMPOSTAZIONE INDIRIZZO FLESSIBILE questo menu, l'utente può impostare l'INDIRIZZO FLESSIBILE, il PROTOCOLLO FLESSIBILE e la VELOCITÀ IN BAUD FLESSIBILE per attivare la funzione di indirizzo flessibile. L'indirizzo della dome definito dall'interruttore DIP verrà disabilitato. 1) Spostare il cursore su INPUT (in ID DOME) e premere APRI IRIS per accedere alla modalità...
- Page 30 TVCC È possibile impostare l'uscita ausiliaria di modo che inneschi altri dispositivi da un allarme o da un dispositivo di comando. Spostare il cursore su AUX, quindi premere APRI IRIS per accedere e selezionare "ON" o "OFF" per abilitare o disabilitare questa funzione.
- Page 31 TVCC LIMITE FLESSIBILE È possibile impostare il limite flessibile per definire il limite di destra e di sinistra del movimento della panoramica. LIMITE FLESSIBILE: Spostare il cursore su questa voce e premere APRI IRIS per accedere. Spostare il joystick e selezionare “ON”...
- Page 32 TVCC VELOCITÀ DELLA DOME Accedere a questo menu per configurare la velocità della dome. Spostare il cursore su VELOCITÀ DOME, quindi premere APRI IRIS per accedere. Spostare il joystick per selezionare la velocità della dome durante il movimento della panoramica. Spostare il cursore su INDIETRO/ESCI, quindi premere APRI IRIS per eseguire il comando INDIETRO o ESCI.
- Page 33 TVCC AZIONE DI ACCENSIONE L'utente può definire l'azione della dome quando questo viene acceso. Spostare il cursore su AZIONE DI ACCENSIONE, quindi premere APRI IRIS per accedere alla modalità di configurazione. NESSUNA (default) Nessuna azione. PRESET La dome avvia le impostazioni di Preset. (Preset 1 di default) SCAN La dome avvia la Scan...
- Page 34 TVCC TELECAMERA La dome riconosce automaticamente i modelli di telecamera principali presenti sul mercato. Se la telecamera non viene riconosciuta, è possibile configurarla da qui TELECAMERA: Spostare il cursore su questa voce e premere APRI IRIS per accedere alla modalità di configurazione.
- Page 35 TVCC TEST DI COMUNICAZIONE La dome può eseguire un autodiagnosi delle comunicazioni tra la tastiera e la speed dome. Il test deve essere compatibile con il nostro software VK200. Se il test automatico viene completato con successo attraverso il software, il sistema visualizza i risultati del test, come illustrato nel diagramma sulla sinistra.
- Page 36 TVCC ALTRE IMPOSTAZIONI Nel menu "ALTRE IMPOSTAZIONI", l'utente può impostare la MODALITÀ DI TEMPERATURA, la VENTOLA INTERNA, il BLOCCO PREDEFINITO, il TEMPO DI ARRESTO, il TEMPO DI SPEGNIMENTO DEL MENU e lo ZERO NORD. MODALITÀ DI TEMPERATURA: Per configurare la modalità di controllo delle ventole e dei riscaldatori della dome.
- Page 37 TVCC TELECAMERA In questo menu è possibile regolare le telecamere. MODALITÀ MESSA A FUOCO: La MESSA A FUOCO AUTOMATICA consente all'obiettivo della telecamera di mantenere la messa a fuoco durante lo zoom avanti, lo zoom indietro e il movimento di panoramica/rotazione. Spostare il cursore su questa voce e premere APRI IRIS per accedere.
- Page 38 TVCC IMPOSTAZIONI AVANZATE TELECAMERA Nel menu IMPOSTAZIONI AVANZATE TELECAMERA è possibile impostare parametri più dettagliati della telecamera. WB: Per impostare il bilanciamento del bianco della telecamera. Le opzioni comprendono AUTOMATICO, MANUALE, INTERNO ESTERNO. È possibile selezionare la modalità in base ai differenti luoghi. GUADAGNO SUL ROSSO: È...
- Page 39 TVCC PRESET La dome supporta 220 Preset. Per configurare i Preset, seguire le fasi indicate di seguito. 1) N° PRESET: Spostare il cursore su questa voce e premere APRI IRIS per accedere alla configurazione del numero di Preset. Spostare il joystick per selezionare un numero di Preset dal (1-64 e 100-255), quindi premere APRI IRIS per confermare.
- Page 40 TVCC AUTO SCAN La dome supporta 8 gruppi di Scan. Per configurare, fare riferimento alle fasi indicate di seguito. 1) N° SCAN: Spostare il cursore su questa voce e premere APRI IRIS per accedere alla configurazione del numero di SCAN. Spostare il joystick per selezionare un numero di SCAN (1-8), quindi premere APRI IRIS per confermare.
- Page 41 TVCC CRUISE AUTOMATICO (SEQUENZA) La dome supporta 8 gruppi di Cruise automatico e ognuno di essi supporta 32 Cruise. Per configurare l'avanzamento, fare riferimento alle fasi indicate di seguito. 1) N° SEQ: Spostare il cursore su questa voce e premere APRI IRIS per accedere alla configurazione del numero di Sequenza.
- Page 42 TVCC PERCORSO DEL PATERN La dome supporta 4 Patern e ogni Patern copre al massimo 10 minuti o 500 comandi. Per configurare un Patern, fare riferimento alle fasi indicate di seguito. 1) N° PATERN: Spostare il cursore su questa voce e premere APRI IRIS per accedere alla configurazione del numero del Patern.
- Page 43 TVCC ZONE È possibile impostare delle zone nominali per identificare un luogo definito, che rendono più semplice identificare il luogo. La dome supporta 8 zone nominali. Per configurare una zona, fare riferimento alle fasi indicate di seguito. 1) N° ZONA: Spostare il cursore su questa voce e premere APRI IRIS per accedere alla configurazione del numero della Zona.
- Page 44 TVCC SEGMENTI TEMPORALI D'AZIONE L'impostazione SEGMENTI TEMPORALI D'AZIONE consente di impostare le azioni della dome per 7 giorni (ogni giorno con 8 segmenti temporali). Una volta impostato, la dome eseguirà le azioni in base ai movimenti impostati durante il segmento temporale definito. N°: Per visualizzare il giorno della settimana.
- Page 45 TVCC RILEVAMENTO DEL MOVIMENTO In questo menu è possibile impostare fino a 8 scene di rilevamento del movimento (ogni scena con 4 aree di rilevamento). Se oggetti in movimento accedono a queste aree, l'uscita allarma verrà innescata N° SCENA: Spostare il cursore su questa voce e premere APRI IRIS per accedere alla configurazione del numero della scena.
- Page 46 TVCC AUTO TRACKING Quando la modalità di AUTO TRACKING è abilitata, la dome traccia automaticamente gli oggetti in movimento che entrano nella scena. Quando l'oggetto si sposta al di fuori della scena, la dome ritorna alla posizione predefinita definita nelle tempistiche.
- Page 47 TVCC RIPRISTINO In questo menu è possibile resettare le impostazioni della dome in modalità remota. Spostare il cursore su questa voce e premere APRI IRIS per accedere. Selezionare "OK" o "CANCELLA" per continuare il ripristino o cancellarlo.
- Page 48 TVCC IMPOSTAZIONI DI FABBRICA L'opzione IMPOSTAZIONI FABBRICA consente all'utente di ripristinare tutte le impostazioni ai valori di default. Spostare il cursore su questa voce e premere APRI IRIS per accedere. Selezionare "OK" o "CANCELLA" per continuare il ripristino o cancellarlo.
- Page 49 CCTV Table of Contents Precaution ........................... 50 Features ..........................51 Technical Specifications ....................... 54 Installation Guide ......................... 55 Dome Setting ........................62 Operation Instructions ......................65...
-
Page 50: Precaution
CCTV 1 Precaution 1. Please read this manual carefully before the installations and operations. 2. Transportation Security No heavy stress, violent vibration or water splash are allowed during transportation, storage. The unit should be transported in separated packing. In shipments of distributor and delivery of maintenance, any damages caused by integral packing are not covered by warranty. -
Page 51: Features
CCTV 2 Features 2.1 Main Features • Stepless speed changes, auto zoom/speed matching • Pan 0.01~360 /S, Tilt 0.01 ~120 /S, Preset: 400 /S (high speed IR speed dome) • Pan 0.5 , Tilt 0.5 , Preset: 20 /s (for Vari-speed IR dome) •... - Page 52 CCTV 2.5 Function Instructions • Focus / PTZ Speed Auto Match You can automatically adjust the pan/rotate speed based on the forward/backward focus to make the Manual tracking of the object easier. (Only IR speed dome have the auto Tracking) •...
- Page 53 CCTV • Timing Running Function Users can set speed dome operation task at total 8 timing areas during 7 days. • Coordinates and Directions Display User can define the dome’s direction of due north, which will help to show up the exact moving directions on screen.
-
Page 54: Technical Specifications
CCTV 3 Technical Specifications Power Supply DC12V+10% 50W Night IR Distance 120/150/180meters Pan 0.01 ~180 , Tilt 0.01 ~100 (high speed) / Manual Speed Pan:0.5 /S, Tilt:0.5 /S (Vair-speed) Preset Speed /S (high speed) / 35 /S (Vari-speed) Pan Angle continuous pan rotation Tilt Angle (Auto Flip) -
Page 55: Installation Guide
CCTV 4 Installation Guide 4.1 Preparations 1) Basic Requirements All the electric work must be finished under the latest electric & fire prevention law and rules (and any related law and rules). Please check according to the packing list if every accessory is included. - Page 56 CCTV 4.3 Installation Dimensions Wall Mount Power adapter bracket Dome housing Wiper Double lens...
- Page 57 CCTV Ceiling Installation Pendant-mount bracket...
- Page 58 CCTV 4.4 Installation Procedures *Notice: The wall and ceiling must be thick enough to install the expansion bolts and can bear 4 times the weight of the dome camera itself. Wall-mount Installation Procedures: 1) Take out the bracket from the package (as shown), mark the installation hole positions on the wall referencing to the bottom of bracket.
- Page 59 CCTV 3) Take out the IR speed dome and put the cables through the bracket. Use M5 screws to fix the bracket and dome body. Pendant-mount bracket 4) Use 4 pieces of M8 screw nuts with washer to fix the bracket on the wall. Ceiling Installation procedures...
- Page 60 CCTV 1) Take out the bracket from the package (as shown), mark the installation hole positions on the ceiling referencing to the bottom of bracket. 2) Drill the hole and install 4 pieces of M8 expansion bolt into the hole. Drill Installation Holes...
- Page 61 CCTV 3) Take out the IR speed dome and put the cables through the sockets on the bottom of the pendant bracket. Use M5 screws to fix the bracket and dome body. Pendant-mount bracket 4) Use screw nuts with washer to fix the bracket on the wall. Note: The ceiling mount is not suitable for installation in outdoor environments.
-
Page 62: Dome Setting
CCTV 5 Dome Setting Before the dome is installed, please finish the setup of the communication protocol, baud rate and dome address. Set the DIP switch inside the dome body. The relative DIP switch site and connecting wires are diagramed below for reference. SW1—... - Page 63 CCTV 5) Protocol Setup Our IR speed dome supports three protocols including Pelco P, Pelco D and HS. All of them supports baud rate of 9600bps, 4800bps, 2400bps. Set the No.1~4 dip switch for the protocol configuration. Protocol SW2-1 SW2-2 SW2-3 SW2-4 PELCO P...
- Page 64 CCTV … … … … … … … … … 8) Cable Definition BNC Connector Power Connector Red: RS485A Yellow: RS485B BNC Connector: Video Coaxial Cable Power Connector: DC12V Red: RS485A Yellow: RS485B...
-
Page 65: Operation Instructions
CCTV 6 Operation Instructions 5) Main Functions Fast Call Up Our IR Speed dome supports 220 preset positions. You can activate some special functions by calling upon code number 65-99. Serial Command Fast Call Up Note Default to start auto scan of Start Auto Scan Preset 99 group No.1... - Page 66 CCTV Press “Iris Open” to confirm the selection Press “Iris Close” to cancel the selection *Note: If your controller does not have a joystick, use the up or down key. 8) OSD Menu Functions...
- Page 67 CCTV LANGUAGE The language for the on-screen menus is Selectable. To change the display language: Press Iris Open to enter selection. All on-screen menus are changed to the selected language. SYSTEM INFORMATION The user can verify the information system of the dome. The system information include: The dome ID, address, baud rate, protocol, temperature, voltage, alarm information, the dome name, version, date, time, and dome scale of temperature.
- Page 68 CCTV DISPLAY SETUP Display setup allows the user to define the way to display the dome titles on the monitor. The displayed titles are listed as follows: DOME TITLE Indicate dome PRESET Indicate the dwell time for preset title MOTION Indicate the dwell time for auto function titles (auto scan/auto cruise/pattern tour) ZONES...
- Page 69 CCTV IR LED The user can open and close the IR LED manually and set up the IR LED work mode under this OSD mean. (Under normal operation mode, the user can press IRIS OPEN and IRIS CLOSE to adjust the IR LED power): 1) CONTROL MODE: AUTO: IR LED will be opened or closed automatically according to...
- Page 70 CCTV IDLE IDLE setting means if there is no command for the dome for a period of time, the dome will run the actions as defined. 1) TIME: Move the cursor to “TIME” and press IRIS OPEN to enter, and move the joystick up and dome to select among 30 sec, 1 min, 5 min, 10 min and 30 min.
- Page 71 CCTV 3) ALARM The dome is equipped with 2 alarm inputs and 1 alarm output. (optional function). When an alarm is received, an input signal to the dome triggers the user defined action (such as presets, patterns, etc.), and at meantime the alarm output signals is activated.
- Page 72 CCTV PRIVACY MASK Privacy mask allows the user to mask the privacy areas with black frame. The user can set up 8 privacy masks at most. MASK NO.: Move the cursor here and press IRIS OPEN to enter the setup of Mask Number of the privacy zone, ENABLE: To enable or disable this privacy mask function.
- Page 73 CCTV CLOCK The dome can display the data and time. And the user could enter this CLOCK menu to set up the DATE and TIME. DATE: Move the cursor here and press IRIS OPEN to enter. Move the joystick left and right to choose the date position and move it up and dome to adjust the figures.
- Page 74 CCTV PASSWORD The dome features password protection function to prevent unanthorized changes to the dome settings. If the PASSWORD function is enabled, the operator can not access any dome setting without entering a valid password. EDIT PASSWORD: Move the cursor here and press IRIS OPEN to enter.
- Page 75 CCTV DOME TITLE The user can set up the dome title to define each camera. Dome title support up to 12 characters. Move the cursor according the left steps and select INPUT. Press IRIS OPEN to enter. 1) Move the joystick left and right to position “←”, and press IRIS OPEN to delete the character at“←”.
- Page 76 CCTV SOFT ADDRESS SET The use can set up the SOFT ADDRESS, SOFT PROTOCOL and SOFT BAUD RATE under this menu here to activate the soft address function. And then the defined dome address by dip switch will be disabled. 1) Move the cursor to INPUT (under DOME ID) and press IRIS OPEN to enter the mode of setting dome ID, Move the joystick to position the cursor beside :0 1 2 3 4 5 6 7 8 9”...
- Page 77 CCTV The user can set up the auxiliary output to trigger other devices from an alarm or a controller. Move the cursor to AUX and press IRIS OPEN to enter to select “ON” or “OFF” to enable or disable this function.
- Page 78 CCTV SOFT LIMIT The user can set up the soft limit to define the left and right boundaries for the pan movement. SOFT LIMIT: Move the cursor here and press IRIS OPEN to enter. Move the joystick to select “ON” or “OFF” to enable or disable this function.
- Page 79 CCTV DOME SPEED To make a selection of the dome speed, the user can enter this menu to set up. Move the cursor to DOME SPEED and press IRIS OPEN to enter. Move the joystick to select the dome speed when doing the pan movement.
- Page 80 CCTV POWER ON ACTION The user can define the dome action when power on, Move the cursor to POWER ON ACTION and press IRIS OPEN to enter the mode of setup. NONE (default) No action. PRESET The dome starts the Preset settings. (Preset 1 by default) SCAN The dome starts the Scan...
- Page 81 CCTV CAMERA The dome can automatically recognize the main camera modules in the market. For the cameras it can not recognize, the user can set up here CAMERA: Move the cursor here and press IRIS OPEN to enter the setup mode. Move the joystick up and down to select the camera types.
- Page 82 CCTV COMMUNICATION TEST The dome can do self diagnosis for the communications between keyboard and speed dome. The test needs to match with our software VK200. If the self testing is successfully finished via the software, the system will show up the testing results as left diagram.
- Page 83 CCTV OTHERS The user can set up TEMP MODE, INTERNAL FAN, PRESET FREEZE, STOP TIME. MENU OFF TIME and NORTH ZERO here under the menu of “OTHERS” TEMP MODE: To set up the control mode of dome fans and heaters. It includes three modes of AUTO, FAN HIGH SPEED and FAN LOW SPEED.
- Page 84 CCTV CAMERA The user can make adjustment for the cameras under this menu. FOCUS MODE: AUTO FOCUS allows the camera lens to remain in focus during zooming in, zooming out and pan/tilt movement. Move the cursor here and press IRIS OPEN to enter.
- Page 85 CCTV CAMERA ADVANCED The use can set up more detailed parameters of camera here under the menu of CAMERA ADVANCED. WB: To set up the white balance of the camera. Options include AUTO, MANUAL. INDOOR and OUTDOOR. The use can select different mode according the different locations.
- Page 86 CCTV PRESET The dome supports 220 Presets. To configure the presets, follow the steps below. 1) PRESET No: Move the cursor to this item and press OPEN IRIS to access the preset number configuration. Move the joystick to select a preset number (1-64 and 100-255), and then press OPEN IRIS to confirm.
- Page 87 CCTV AUTO SCAN The dome supports 8 groups of Scans. To configure, follow the steps below. 1) SCAN No: Move the cursor to this item and press OPEN IRIS to access the SCAN number configuration. Move the joystick to select a SCAN number (1-8), and then press OPEN IRIS to confirm 2) TITLE: Move the cursor here and press IRIS OPEN to enter the setup of SCAN Title.
- Page 88 CCTV AUTOMATIC CRUISE (SEQUENCE) The dome supports 8 groups of automatic Cruise and each supports 32 Cruises. To configure the advancement, follow the steps below. 1) SEQ No: Move the cursor to this item and press OPEN IRIS to access the Sequence number configuration. Move the joystick to select a CRUISE number (1-8), and then press OPEN IRIS to confirm.
- Page 89 CCTV PATTERN TOUR The dome supports 4 Patterns and each Pattern covers a maximum of 10 minutes or 500 commands. To configure a Pattern, follow the steps below. 1) PATTERN No: Move the cursor to this item and press OPEN IRIS to access the Pattern number configuration. Move the joystick to select a Pattern number (14), and then press OPEN IRIS to confirm 2) NAME: Move the cursor to this item and press OPEN...
- Page 90 CCTV ZONES The use can set up zone title when the camera moves to a defined location, which will make it much easier for the user to identify the location. The dome supports 8 zone titles. Please check the following steps to set up a zone 1) ZONE NO.: Move the cursor here and press IRIS OPEN to enter the setup of Zone Number.
- Page 91 CCTV TIMING ACTION TIMING ACTION allows the user to set up the actions of the dome in 7 days (each day with 8 timing segments). When fishing the setup, the dome will do the actions according to the setup motion during the defined time segment.
- Page 92 CCTV MOTION DETECT The user can set up 8 motion detection scenes (each scene with 4 detecting areas) under this menu. The alarm output will be triggered when moving objects enter these detecting areas SCENE NO.: Move the cursor here and press IRIS OPEN to enter the setup of Scene Number.
- Page 93 CCTV AUTO TRACKING When the AUTO TRACKING mode is enabled, the dome automatically tracks moving objects entering the scene. When the object moves out of the scene, the dome returns to the default position defined in the schedule. SENSITIVITY: The user can set up the auto tracking sensitivity under this menu.
- Page 94 CCTV RESTART The dome allows the user to reset its settings remotely under this menu. Move the cursor here and press IRIS OPEN to enter. Select “OK” or “CANCEL” to continue the reset or cancel the reset.
- Page 95 CCTV FACTORY DEFAULTS FACTORY DEFAULTS will allow the user to recover all the setting to factory default setting. Move the cursor here and press IRIS OPEN to enter. Select “OK” or “CANCEL” to continue the reset or cancel the reset.
- Page 96 Via Pontarola, 14/a 35011 Campodarsego PD - Italia Tel. +39 049 920 2511 Fax +39 049 920 2603 S6I.46635.036 RL. 00 13 03 www.elvox.com ELVOX - Campodarsego - Italia...
