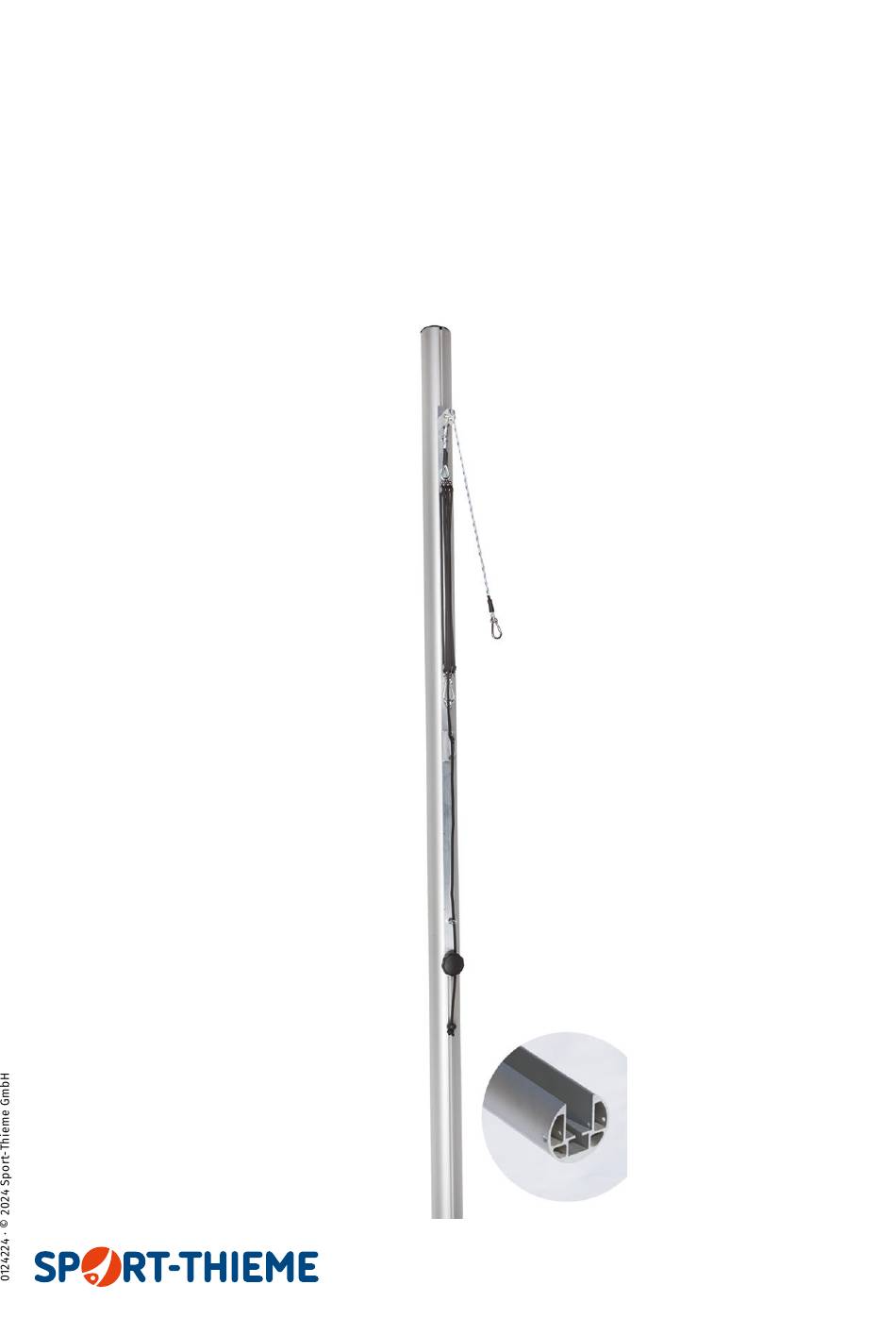

Montageanleitung

Sport-Thieme Beachvolleyballpfosten

„Competition"

Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!

Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese

Gebrauchsanleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut

auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.

Sport-Thieme GmbH

Tel. 05357 18181

Fax 05357 18190

Art.-Nr. 1178021, 1178034, 1178063, 1178076,

1377024, 1377037, 1096910, 1097014

38367 Grasleben

info@sport-thieme.de

sport-thieme.de

Need help?

Do you have a question about the Competition and is the answer not in the manual?

Questions and answers

Summary of Contents for Sport-thieme Competition

Page 1 Sport-Thieme Beachvolleyballpfosten „Competition“ Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Gebrauchsanleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf.
Page 2 Montageanleitung zu Art.-Nr. 1178021, 1178034, 1178063, 1178076, 1377024, 1377037, 1096910, 1097014 1. Lieferumfang Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit dem Aufbau beginnen. Mechanikpfosten Gegenpfosten Mittelpfosten Bodenhülse rund Bodenhülse quadratisch Inhalt Volleyball-Anlage • 1 Pfosten mit Mechanikschieber (=Mechanikpfosten) •...
Page 3 Montageanleitung zu Art.-Nr. 1178021, 1178034, 1178063, 1178076, 1377024, 1377037, 1096910, 1097014 2. Vorbereitung für den Spielbetrieb Mechanikschieber (mit Flaschenzugspannmechanik) und Gegenschieber sind bereits an den Pfosten vormontiert. Es müssen lediglich noch die Verschlusskappen montiert, die Pfosten aufgestellt und das Netz eingehängt werden. Zur Montage werden folgende Werkzeuge/Hilfsmittel benötigt: - Hammer/Gummihammer - Bohrer 1,5 mm...
Page 4 Montageanleitung zu Art.-Nr. 1178021, 1178034, 1178063, 1178076, 1377024, 1377037, 1096910, 1097014 3. Einhängen und Spannen des Netzes Das Netz ist nicht im Lieferumfang enthalten. Nachstehend abgebildete Netze dienen nur zur Veranschaulichung der weiteren Montageschritte. Die Netzausführung kann je nach Hersteller variieren. a) Einhängen Spannseil am Mechanikpfosten: Den am weißen Anschlussseil befestigten Karabinerhaken an der Schlaufe des im Netz eingezogenen Spannseils einhängen...
Page 5 Montageanleitung zu Art.-Nr. 1178021, 1178034, 1178063, 1178076, 1377024, 1377037, 1096910, 1097014 3. Einhängen und Spannen des Netzes (Forts.) c) Netzhöhe einstellen: Zum Einstellen der Netzhöhe zuerst die Handräder an den Schiebern lösen, dann die gewünschte Höhe einstellen und anschließend die Handräder wieder fest anziehen. Die Verstellung der Höhe darf grund- sätzlich immer nur bei entspanntem Netz erfolgen! d) Spannen des Netzes: Das Spannen des Netzes erfolgt am Mechanikpfosten mittels der ange-...
Page 6 Montageanleitung zu Art.-Nr. 1178021, 1178034, 1178063, 1178076, 1377024, 1377037, 1096910, 1097014 4. Aufbewahrung der Volleyball-Pfosten: Die Lagerung der Pfosten hat waagerecht auf einer Ablagekonsole oder auf einem speziellen Ablage- wagen zu erfolgen. Vor der Entnahme von der Lagervorrichtung unbedingt darauf achten, dass die Hand- räder der Schieber fest angezogen sind.
Page 7 Montageanleitung zu Art.-Nr. 1178021, 1178034, 1178063, 1178076, 1377024, 1377037, 1096910, 1097014 6. Hinweise zum Einbetonieren der Bodenhülsen: Nachstehende Einbauskizze dient als Hilfestellung beim Einbetonieren der Bodenhülsen. Hinweis: Um ein Ablaufen des evtl. in die Bodenhülsen laufenden Oberflächenwassers zu ermöglichen, empfiehlt es sich, unter die Bohrungen in den Bodenhülsen jeweils ein Rohr in den Boden zu stecken.
Page 8 Montageanleitung zu Art.-Nr. 1178021, 1178034, 1178063, 1178076, 1377024, 1377037, 1096910, 1097014 7. Wartung, Pflege, Lagerung und Sicherheitshinweise: Die Volleyballanlage ist ausschließlich für Volleyball konstruiert und für keine andere Verwendung. Prüfen Sie vor Benutzung dieses Produktes, ob alle Verbindungen fest angezogen sind, und prüfen Sie dies später wiederholt. Bei Volleyballanlagen ist das Klettern, Hängen oder Schaukeln am Gerät nicht gestattet. Kontrollieren Sie regelmäßig die Schraubverbindungen auf ihren festen Sitz, prüfen Sie die Anlage auf eventuelle Beschädigungen und tauschen Sie verschlissene Teile aus. Um die Funktionalität des Flaschenzuges zu gewährleisten muss sichergestellt sein, dass die Seilzüge immer ausgerichtet sind und frei laufen können. Hinweis: Aufgrund unserer kontinuierlichen Qualitätsprüfung der Produkte können sich technische Änderungen ergeben.
Page 9 Montageanleitung zu Art.-Nr. 1178021, 1178034, 1178063, 1178076, 1377024, 1377037, 1096910, 1097014 7. Ersatzteilliste (Forts.) Mechanikschieber Gegenschieber...
Page 10 Please read the following notes carefully before use so you can enjoy this product safely and keep these instructions for future reference. If you have any questions, our team is here for you. Sport-Thieme GmbH · D-38367 Grasleben · sport-thieme.com Tel. +49 53 57 181 543 · Fax +49 53 57 181 921 · info@sport-thieme.com...
Page 11: Scope Of Delivery
Assembly instructions for Prod. code 1178021, 1178034, 1178063, 1178076, 1377024, 1377037, 1096910, 1097014 1. Scope of delivery Please check the following content before assembly. Mechanical Upright Counter Upright Central Upright Round Ground Socket Square Ground Socket Content: Volleyball Unit • 1 Upright with sliding device (= mechanical upright) •...
Page 12 Assembly instructions for Prod. code 1178021, 1178034, 1178063, 1178076, 1377024, 1377037, 1096910, 1097014 2. Preparation for the match: The sliding devices (pulley mechanism) are already provided at the uprights. Only the caps have to be mounted, uprights to be erected and the net to be fixed. The following tools are necessary: - hammer/mallet - drill 1.5 mm...
Page 13 Assembly instructions for Prod. code 1178021, 1178034, 1178063, 1178076, 1377024, 1377037, 1096910, 1097014 3. Assembly of the net: The net is not part of the delivery. The following pictures only describe further assembly steps. Different net executions are available. a) Fixing of tensioning rope at the mechanical upright: Hang snap hook in the loop of the net tensioning rope and fix rope in the clamp device (with handle).
Page 14 Assembly instructions for Prod. code 1178021, 1178034, 1178063, 1178076, 1377024, 1377037, 1096910, 1097014 3. Assembly of the net (Contin.): c) Adjustment of net height: At first unscrew handwheels, adjust the height and then tighten hand- wheels again. The net height has generally to be adjusted with released tension! d) Tensioning of the net: Tension the net by means of the pulley mechanism.
Page 15 Assembly instructions for Prod. code 1178021, 1178034, 1178063, 1178076, 1377024, 1377037, 1096910, 1097014 4. Storage of Volleyball uprights: Storage of uprights has to be effected horizontally on a board or on a special trolley. Take care to tighten handwheels of sliding devices before using uprights again. 5.
Page 16 Assembly instructions for Prod. code 1178021, 1178034, 1178063, 1178076, 1377024, 1377037, 1096910, 1097014 6. Instructions to concrete ground sockets: The following sketch will help you to concrete the ground sockets. Note: To enable a drain off of possible water we recommend to stick a tube below the holes of the ground sockets.
Page 17: Spare Parts List
Assembly instructions for Prod. code 1178021, 1178034, 1178063, 1178076, 1377024, 1377037, 1096910, 1097014 7. Maintenance, storage and safety instructions: This unit is constructed only for Volleyball matches and not for other purposes. Check all screwed fastenings before use and repeat it from time to time. Do not climb or hang on uprights and unit. Check screwed fastenings regularly and change damaged and wearing parts if need be.
Page 18 Assembly instructions for Prod. code 1178021, 1178034, 1178063, 1178076, 1377024, 1377037, 1096910, 1097014 7. Spare parts list (Cont.) Mechanical Sliding Device Counter Sliding Device...
