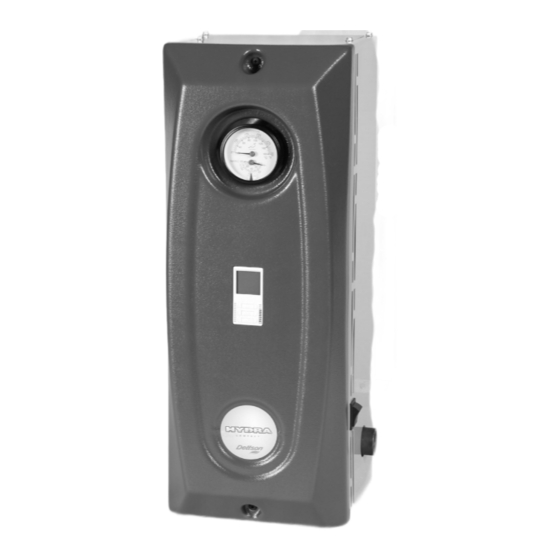

Dettson HYDRA COMPACT HYDRAC03-E2401M Installation Instructions And Homeowner's Manual

Electric boiler electronic control
Hide thumbs Also See for HYDRA COMPACT HYDRAC03-E2401M:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Modèles:
HYDRAC03-E2401M
HYDRAC04-E2401M
HYDRAC05-E2401M
HYDRAC06-E2401M
HYDRAC07-E2401M
HYDRAC08-E2401M
HYDRAC09-E2401M
HYDRAC10-E2401M
HYDRAC11-E2401M
HYDRAC12-E2401M
Fabriqué par:
Industries Dettson Inc
3400, Boulevard Industriel
Sherbrooke, Qc, Canada, J1L 1V8
www.dettson.ca
Attention
Ne pas altérer votre unité ou
ses contrôles.
technicien qualifié.
Imprimé au Canada sur papier 100% recyclé
CHAUDIÈRE ÉLECTRIQUE
INSTALLATEUR / TECHNICIEN :
Utiliser les renseignements dans ce manuel pour l'installation et l'entretien
de l'appareil et garder le document près de l'unité pour références
ultérieures.
Appeler un
PROPRIÉTAIRE :
S.V.P. Gardez ce manuel près de l'unité pour références ultérieures.
Guide d'installation et
manuel du propriétaire
CONTRÔLE ÉLECTRONIQUE
2012-07-03
c
X40203 Rév. B

Advertisement

Table of Contents
loading

Related Manuals for Dettson HYDRA COMPACT HYDRAC03-E2401M

Summary of Contents for Dettson HYDRA COMPACT HYDRAC03-E2401M

  • Page 1 HYDRAC07-E2401M HYDRAC08-E2401M HYDRAC09-E2401M HYDRAC10-E2401M HYDRAC11-E2401M HYDRAC12-E2401M Fabriqué par: Industries Dettson Inc 3400, Boulevard Industriel Sherbrooke, Qc, Canada, J1L 1V8 INSTALLATEUR / TECHNICIEN : www.dettson.ca Utiliser les renseignements dans ce manuel pour l’installation et l’entretien Attention de l’appareil et garder le document près de l’unité pour références Ne pas altérer votre unité...

  • Page 2: Section 1 Installation

    SECTION 1 INSTALLATION Les items suivants sont fournis avec l’unité : 1.1) DANGER, MISE EN GARDE ET AVERTISSEMENT Une valve de surpression 30 lb/po Une valve de drainage ; Comprenez bien la portée des mots suivant : DANGER, MISE EN Une résistance 150 OHMS –...
  • Page 3 Figure 2 : Configurations de montage 1.5) DÉGAGEMENTS SYSTÈME DE DISTRIBUTION 1.6) Pour l’entretien de l’appareil, prévoyez les espaces minimums de Le bon fonctionnement de votre système de chauffage dépend dégagement suivants : directement de la qualité d’installation de votre plomberie. Par conséquent, l’installation de chauffage doit être effectuée par des TABLEAU 1 techniciens qualifiés.

  • Page 4: Installation De La Chaudière

    Figure 3 : Composantes de la chaudière Protection contre le gel (lorsque requise) 1 réservoir d’expansion pré-pressurisé à 12 lb/po dimension appropriée ; 1 ou des purgeurs d’air automatique ; MISE EN GARDE 1 ou des pompes circulatoires de capacité adéquate ; Seule une solution à...
  • Page 5 L’alimentation électrique de l’unité peut être effectuée avec des " " réducteur 3/8 NPT @ ¼ NPT fourni. Dans toute autre conducteurs de cuivre ou d’aluminium. Le calibre des conducteurs " position, boucher le trou avec le bouchon ¼ NPT fourni ; doit être déterminé...

  • Page 6: Section 2 Opération

    SECTION 2 OPÉRATION Ajuster la température de la chaudière en ajustant le point de 2.1) AJUSTEMENTS ET MISE EN MARCHE consigne sur le contrôle électronique. Voir la section contrôle pour les ajustements ; AVERTISSEMENT Mettre le courant alimentant la chaudière électrique ; La chaudière devra être remplie d’eau et l’air du Régler le thermostat à...
  • Page 7 Ajustement des paramètres À partir du mode normal (bleu), appuyer sur OK pendant 3 secondes pour entrer dans le mode de programmation principal. Boutons : L’affichage changera alors pour le vert. Unités de température : MODE 1 : AJUSTEMENTS DES PARAMÈTRES...
  • Page 8 Le paramètre du délai du calcul de la pente de chauffe permet de la durée de vie des relais. Selon les conditions d’installation, il est modifier la variation de la température de la chaudière autour de la recommandé de garder cette valeur la plus élevée possible tout en température cible.
  • Page 9 MODE 2 : GESTION DES ALARMES MODE DEF Le mode DEF sert à réinitialiser le contrôle électronique selon les paramètres par défaut.
  • Page 10 ALARMES...

  • Page 11: Section 3 Entretien

    SECTION 3 ENTRETIEN Le propriétaire des lieux a les responsabilités suivantes : Il est recommandé de procéder à une purge de la chaudière annuellement afin d’éliminer les sédiments et boues qui auraient pus Maintenir en tout temps les environs immédiats de la chaudière s’accumuler au fond de la chaudière et recouvrir les éléments libres tous...

  • Page 12: Section 5 Données Techniques

    SECTION 5 DONNÉES TECHNIQUES Tableau 2 Hydra Compact – Spécifications techniques 2.25 9.4 / 12.5 12 / 15.6 0.81 / 1.08 12.5 / 16.7 15.6 / 20.9 1.08 / 1.44 3.75 15.6 / 20.8 19.5 / 26 1.35 / 1.81 18.8 / 25.0 23.5 / 31.3 1.63 / 2.17...
  • Page 13 Figure 6 : Schéma type d’une installation à une zone Figure 7 : Diagramme multizone avec plus d’un circulateur...
  • Page 14 Figure 8 : Diagramme multizone avec valves motorisées Figure 9 : Diagramme électrique...

  • Page 15: Section 6 Pièces De Remplacement

    SECTION 6 PIÈCES DE REMPLACEMENT Figure 10 : Vue explosée...
  • Page 16 Tableau 3 Liste de pièces COMMENTAIRES ITEM DESCRIPTION No DESSIN B03996 PANEAU ELECTRIQUE Paneau seulement B04004 ISOLATION PLAQUE ENTRE/SORTIE L07F016 COMMUTATEUR L01J001 DISJONCTEUR B03998 PLAQUE DE BOUT B03995 JAQUETTE B03994 CABINET B04003 ISOLATION CONTOUR L99H013 ELEMENT 3kW L99H014 ELEMENT 4KW L99H015 ELEMENT 5KW L99H016...
  • Page 17 HYDRAC07-E2401M HYDRAC08-E2401M HYDRAC09-E2401M HYDRAC10-E2401M HYDRAC11-E2401M HYDRAC12-E2401M Manufactured by: Dettson Industries Inc 3400, Industrial Boulevard Sherbrooke, Qc, Canada, J1L 1V8 www.dettson.ca INSTALLER / SERVICE TECHNICIAN : Use the information in this manual for the installation / servicing of the Attention furnace and keep the document near the unit for future reference.

  • Page 18: Danger, Warning And Caution

    SECTION 1 INSTALLATION A ¼‘’ plug to cork the 3/8’’ tapped hole between the 1.1) DANGER, WARNING AND CAUTION elements in the case the boiler is installed in any other position than upside. The words DANGER, WARNING and CAUTION are used to identify the levels of seriousness of certain hazards.

  • Page 19: Distribution System

    Figure 2 : Mounting configurations 1.5) CLEARANCES 1.6) DISTRIBUTION SYSTEM The proper functioning of your heating system is directly related to The following clearances should be provided for the servicing of the the quality of the plumbing installation. Therefore, the entire unit: installation must be performed by qualified technicians.

  • Page 20: Installation Of The Boiler

    Figure 3 : Boiler components Freeze protection (when required) 1 or more automatic air purge valves; 1 or more circulating pumps of appropriate capacity. WARNING CAUTION Only propylene glycol may be used in this To avoid water damage and/or scalding due to relief hydronic heating system, to prevent freezing.

  • Page 21: Electric Power Supply

    Install the water supply and return piping with the 1” NPT fitting; Power supply to the unit can be made using copper or aluminum wires. The wire size must be decided in accordance to unit power The heating supply line must include: consumption, the over current protection type and capacity, the wire 1 circulator along with 2 maintenance valves;...

  • Page 22: Section 2 Operation

    SECTION 2 OPERATION 2.1) ADJUSTMENTS AND START-UP Adjust the setpoint of the boiler on the electronic control. See control section for adjustments. Turn on the power, set the thermostat at 30C (85F). The circulator; The circulator should start as well as the electrical CAUTION elements in sequence with a 15 seconds delay;...
  • Page 23 Parameters adjustments From normal mode (blue), press OK for 3 seconds to enter the main programmation mode. The backlight will change for green. Keys : Temperature units: MODE 1 : PARAMETERS ADJUSTMENTS...
  • Page 24 The heating slope calculation delay parameter allows modifying the numerous which will impair the relays lifetime. Depending variation of the boiler temperature against the target temperature. installation conditions, it is recommended to keep this delay higher Shorter is this delay, better the boiler temperature will be against the as possible keeping the comfort in avoiding excessive ambiant target temperature.
  • Page 25 MODE 2 : ALARMS SETUP MODE DEF The mode DEF allows to reset the electronic control to its defaults parameters.
  • Page 26 ALARMS...

  • Page 27: Section 3 Maintenance

    SECTION 3 MAINTENANCE The property owner has the following responsibilities: It is recommended that the boiler be purged annually, in order to eliminate sediment and sludge that may have accumulated at the To maintain the area around the boiler clean at all times and bottom of the boiler and covered the heating elements.

  • Page 28: Section 5 Technical Data

    SECTION 5 TECHNICAL DATA Table 2 Hydra Compact – Technical specifications 2.25 9.4 / 12.5 12 / 15.6 0.81 / 1.08 12.5 / 16.7 15.6 / 20.9 1.08 / 1.44 3.75 15.6 / 20.8 19.5 / 26 1.35 / 1.81 18.8 / 25.0 23.5 / 31.3 1.63 / 2.17...
  • Page 29 Figure 6 : Typical Diagram of a Single Zone Installation Figure 7 : Multizone Diagram with more than one Circulator...
  • Page 30 Figure 8 : Multizone diagram with Motorized Valves Figure 9 : Electrical Diagram...

  • Page 31: Section 6 Remplacement Parts

    SECTION 6 REMPLACEMENT PARTS Figure 10 : Exploded Vue...
  • Page 32 Table 3 Parts list ITEM PART # DESCRIPTION COMMENTS B03996 ELECTRICAL PANEL Panel only B04004 EXIT/ENTRIES PLATE INSUL ATION L07F016 SWITCH L01J001 BREAKER B03998 END PLATE B03995 JACKET B03994 CABINET B04003 INSULATION CONTOUR L99H013 ELEMENT 3KW L99H014 ELEMENT 4KW L99H015 ELEMENT 5KW L99H016 ELEMENT 6KW...
