GIULIANO S 551 XL A Use And Maintenance Instructions
  1. Manuals
  2. Brands
  3. GIULIANO Manuals
  4. Tyre Changers
  5. S 551 XL A
  6. Use and maintenance instructions

GIULIANO S 551 XL A Use And Maintenance Instructions

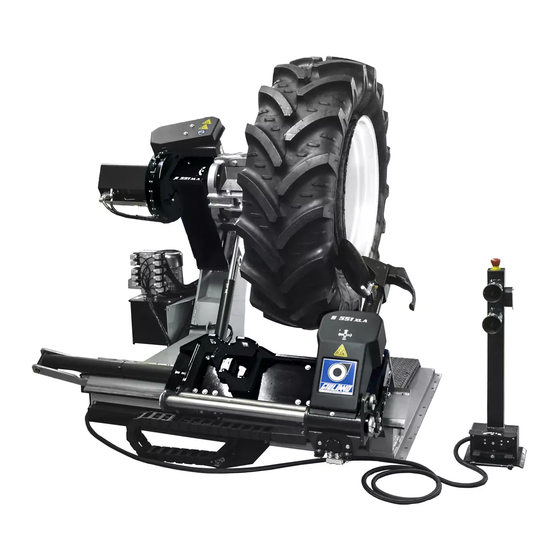

Universal truck tyre changer
Hide thumbs Also See for S 551 XL A:
Table of Contents

Advertisement

Quick Links

Download this manual
MANUALE DI ISTRUZIONI PER L'USO E
LA MANUTENZIONE
Istruzioni originali
USE AND MAINTENANCE INSTRUCTIONS
Original instructions
MANUAL D'INSTALLATION,
D'UTILISATION ET D'ENTRETIEN
Instructions originales
INSTALLATION, BEDIENUNG UND WAR-
TUNG
Originalbetriebsanleitung
MANUAL DE INSTRUCCIONES
Manual de instrucciones original
ED. 12/12
SMONTAGOMME UNIVERSALE
UNIVERSAL TRUCK TYRE CHANGER
DEMONTE-PNEUS UNIVERSEL
UNIVERSELLE LKW-REIFENMONTIERGERÄT
DESMONTADORA DE NEUMATICOS UNIVERSAL
S 551
XL A
