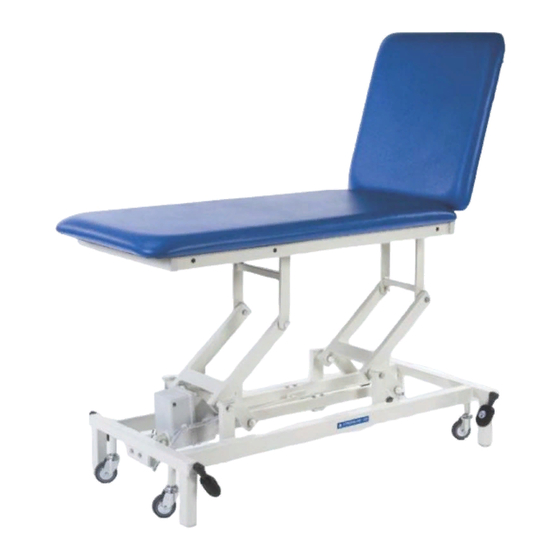

Akron Streamline 2 & 3 Section
Instruction for Use
...with people in mind
792-659_06CN.REG • 06/2018
CFDA license: 20142565936

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Arjohuntleigh Akron Streamline 2 Section and is the answer not in the manual?

Questions and answers

Related Manuals for Getinge Arjohuntleigh Akron Streamline 2 Section

Summary of Contents for Getinge Arjohuntleigh Akron Streamline 2 Section

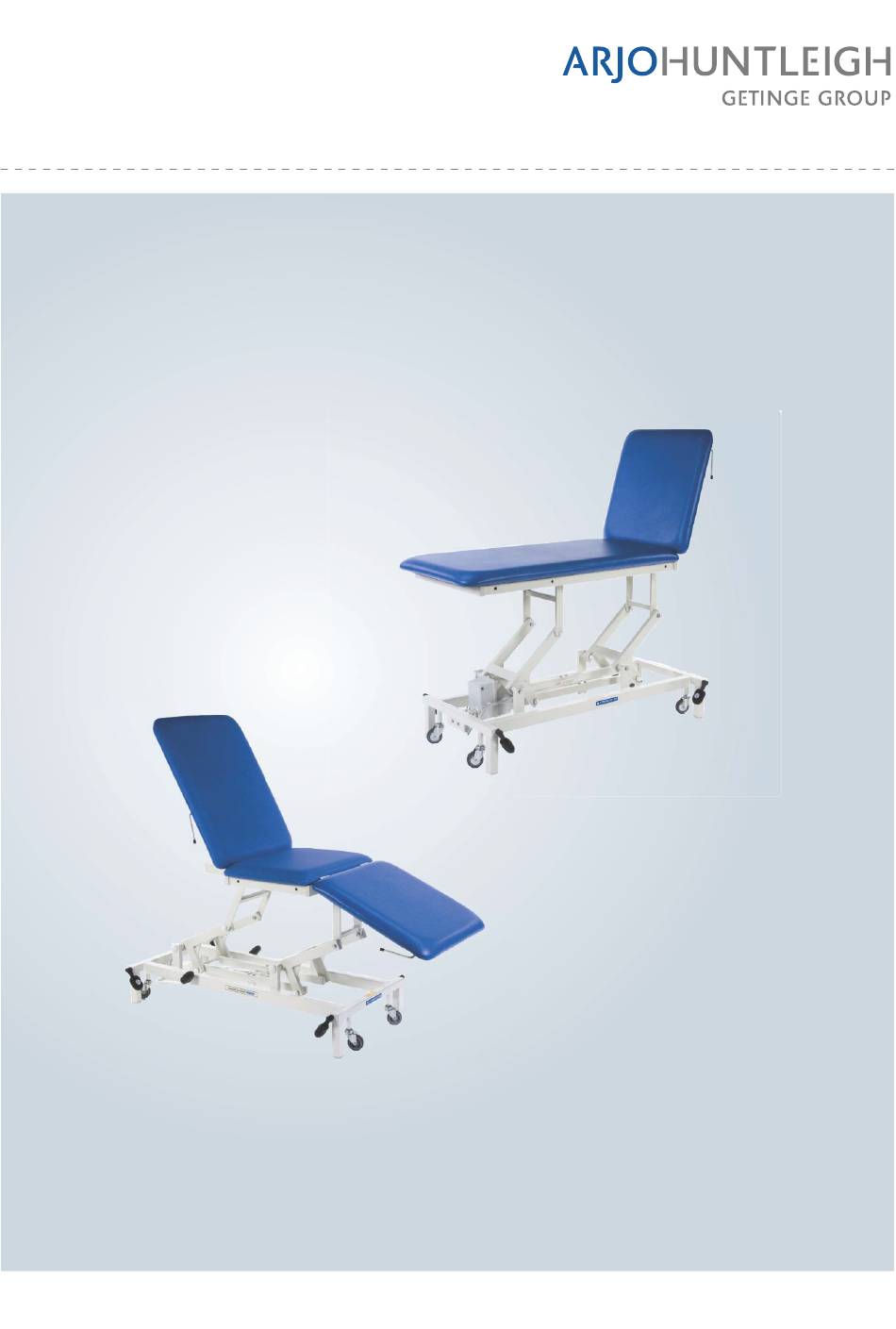

  • Page 1 Akron Streamline 2 & 3 Section Instruction for Use ...with people in mind 792-659_06CN.REG • 06/2018 CFDA license: 20142565936...
  • Page 2 ® AKRON STREAMLINE 2 SECTION Models 2221, 2221A, 2221B, 2221C 2222A, 2222B, 2222C 2223, 2321, 2322, 2323 ® AKRON STREAMLINE 3 SECTION Models 2231, 2232, 2331, 2332 2231A, 2231B, 2231C 2232A, 2232B, 2232C USER MANUAL UM ENGLISH 792-659-04...

  • Page 3: Table Of Contents

    AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 Contents Introduction Warnings & Cautions Installation Operation Accessories – Operating Instructions Fold-down Side Supports, Paper Roll Holder Cyriax Horns, Arm Support, Moulded Arm Support Head Support, Hole &...

  • Page 4: Introduction

    AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 1. Introduction The STREAMLINE product range of treatment & examination couches, have been designed to cover a wide range of disciplines, from simple examination to heavier manipulative and manual therapy techniques.

  • Page 5: Warnings & Cautions

    AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 2. Warnings & Cautions WARNINGS Warnings identify possible hazards in procedures or conditions which, if not correctly followed, could result in death, injury or other serious adverse reactions.

  • Page 6: Installation

    AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 3. Installation Adjustable Foot WARNING Lock castors before adjusting. Lock castors first. Adjust foot. Lock foot by tightening half nut.

  • Page 7: Operation

    AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 4. Operation Elevation Controls WARNING Safely position patient before elevating couch. Position all electrical cables away from the moving parts. Position Hand/Foot switch where accidental operation is not possible.
  • Page 8 AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 4. Operation Wheel Locking WARNING Lock couch wheels/castors prior to patient transfer or treatment. These couches are not designed for the transportation of patients.
  • Page 9 AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 4. Operation Head & Foot Sections CAUTION Support upholstery section while manually altering the angle. A &...

  • Page 10: Accessories - Operating Instructions

    AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 5. Accessories – Operating Instructions Fold Down Side Supports Raised Side Support Lowered Side Support To raise the Side Support when in the down position, lift and rotate towards you, through 180°...
  • Page 11 AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 5. Accessories – Operating Instructions Arm Support Adjust Arm Support to suit patient by:- Unlocking the locking knobs.

  • Page 12: Fixation Rails, Iv Pole

    AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 5. Accessories – Operating Instructions Fixation Rails Ensure straps are correctly located through fixation rails before use.

  • Page 13: Cleaning And Decontamination

    AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 6. Cleaning and Decontamination WARNING Do not use Alkalis or other organic solvents for routine cleaning. Replace torn or damaged vinyl immediately.

  • Page 14: Troubleshooting

    AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 7. Troubleshooting – Electric Actuator Symptom Possible cause Action Actuator will not work Power disconnected Ensure mains supply is connected Fuse blown Contact your local Akron supplier...

  • Page 15: Warranty And Service

    AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 9. Warranty and Service (UK only) ArjoHuntleigh AB standard terms and conditions apply to this couch. A copy is available upon request.

  • Page 16: Revision Status

    AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 9. Warranty and Service (Outside UK) ArjoHuntleigh AB standard terms and conditions apply to this couch. A copy is available upon request.

  • Page 17: Technical Specification

    AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 11. Technical Specification STREAMLINE 2221 2221A 2222 2222A 2221B 2222B 2221C 2222C 2321 2322 2 SECTION Head Length (cm) 63±1.5...
  • Page 18 AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 11. Technical Specification STREAMLINE 2231 2231A 2232 2232A 2231B 2232B 2231C 2232C 2331 2332 3 SECTION Head Length (cm) 63±1.5...
  • Page 19 AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 11. Technical Specification Complies with the following Electrical Safety Standards:- IEC 60601-1:1988/A2:1995, EN 60601-1:1990/A13:1996, UL60601-1 1 Edition, CAN/CSA C22.2 No.

  • Page 20: Environmental Protection

    AKRON STREAMLINE Model No.’s:- 2221, 2221A 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323 2231, 2231A, 2231B, 2231C, 2232, 2232A, 2232B, 2232C, 2331, 2332 11. Technical Specification CAUTION Electromagnetic compatibility (EMC). This product complies with the requirements of applicable EMC Standards.
  • Page 22 AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C AKRON ® STREAMLINE 电动床 2 段折叠式 型号 2221, 2221A, 2221B, 2221C 2222, 2222A, 2222B, 2222C 2223, 2321, 2322, 2323 AKRON ®...
  • Page 23 AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 目录 1. 简介 2. 警告 & 注意事项 3. 安装 4. 操作 5. 配件 – 操作指南 折叠侧边护栏，卷纸架...
  • Page 24 AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 1. 简介 STREAMLINETM 该系列产品供患者检查和治疗。 STREAMLINE 系列产品为各种问题的处理提供了符合人机工程学的解决方案，既使患者收 益，又有利于临床医生。这一系列的产品可以通过增加配件对其适用范围进一步的加强。 但是这些产品不同于普通的床，不适合用于睡眠使用。 请保留此份使用说明书以供随时参考。...

  • Page 25: 警告 & 注意事项

    AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 2. 警告 & 注意事项 警告 对如果不遵循使用手册使用而造成的死亡，受伤或者其他严重的不良反应 的行为或条件进行明确警告。 注意事项 对如果不遵循使用手册使用而造成的设备运行失败或者受损 的行为或条件进行提醒注意。 通用警告 警告 电气设备会发生危险。只能由经过培训/具有资格的专业人员使用本产品 本设备不能与其他电气设备相邻使用。 如果需要在此情况下使用，应对设备的正常操作进行验证观察。 电气设备可能会受到便携式和/或者移动通讯设备(如移动电话)的射频干扰。...
  • Page 26 AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 3. 安装 可调支脚 警告 调整前请锁定滚轮。 A) 首先锁定滚轮 B) 调整支脚 C) 通过拧紧螺母来锁定支脚。 电气模式 警告 不要将 2 相的电源插头插入 3 相 13A 的英国 BS1363 电源插口中， 请使用设备提供的适配器。...
  • Page 27 AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 4. 操作 升降控制 警告 在升高床之前请确保患者处于安全位置。 将所有活动电线远离活动部件。 将手控/脚踏开关放置于不会发生事故的位置。 液压模式 踩下踏板来升高床面 抬起踏板来降低床面 液压踏板 电动模式 Linak 手控开关 按下 来升高床面。...
  • Page 28 AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 4. 操作 锁定滚轮 警告 在运送患者或者治疗之前请锁定床的滚轮/脚轮。 可伸缩的脚轮不能用于运送患者。 在放置床之前请断开电源并将电线远离活动部件。 脚轮(RWB -可伸缩滚轮) 脚轮未锁定 锁定脚轮 警告 在运送患者或者治疗之前请锁定床的滚轮/脚轮。 滚轮(LWB –大号滚轮) 锁定滚轮...
  • Page 29 AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 4. 操作 头部 & 腿部折叠床段 注意事项 可以人工改变靠垫的角度。 A 型 & B 型头部床段操纵扳手 A) 向上抬起扳手来选择床段角度。 B) 调整角度时将床段支撑住。 C) 释放扳手来锁定床段。...
  • Page 30 AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 5. 附件 - 操作指南 可折叠侧边护栏 升高侧边护栏 降低侧边护栏 1. 当侧边护栏处于下方而将其升高时，可朝您的方向抬高并旋 转 180 度。一旦到达直立位置，向下推动侧栏插入模块中直 到完全锁定。 2. 要从直立位置降低侧边护栏，从模块中拉出护栏并向下旋转 180 度即可。...
  • Page 31 AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 5. 附件 - 操作指南 手臂扶手 将手臂扶手调整至患者舒服的位置： A) 释放锁定按钮。 B) 调整手臂扶手的位置。 C) 将锁定按钮拧紧。 手臂托槽 将手臂托槽调整至患者舒服的位置： A) 释放锁定按钮。 B) 调整手臂托槽的位置。...
  • Page 32 AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 5. 附件 - 操作指南 固定导轨 使用设备之前请确保固定带完全位于固定导轨之中。 输液支架 将输液支架插入插槽中并且使用锁定按钮将其锁定。 注意事项 使用前确保所有配件紧固。...

  • Page 33: 清洁与去污

    AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 6. 清洁与去污 警告 日常清洁时请勿使用碱性物质或者其他有机溶剂。 立即更换破损的乙烯瓶。 使用保鲜纸或者纸板将患者与乙烯隔开。 如果已知存在污染或者怀疑受到污染，在使用前请清洗设备。 清洗设备的频率取决于设备的正确使用程度。 清洁与去污 将电动床的脚轮锁定并将转运床放在干净宽敞的区域。 1. 穿好防护服：一次性塑料围裙和手套。 2. 断开所有电源连接并锁定床体滚轮。 3. 可以使用 70%的酒精擦拭遥控器。 4.
  • Page 34 AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 7. 故障排除 – 电动机 症状 可能的原因 解决办法 电动机不工作 未连接电源 确保电源已连接 保险丝熔断 更换保险丝 手控/脚踏开关断开连接 检查手控/脚踏开关是否完全 插入螺线管中 当横杠没有踩下(脚踏开关横...

  • Page 35: 质量担保与售后服务

    AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 9. 质量担保与售后服务(仅限英国) ArjoHuntleigh AB 的标准条款与条件适用于本产品。根据需要可提供拷贝。这里面包含了具 体的质量担保的细节以及不限制消费者的法定权利。 需要售后服务或者维护请联系： Service Department Huntleigh Healthcare 310 – 312 Dallow Road Luton Beds LUI 1TD...

  • Page 36: 修订校正数据信息

    AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 9. 质量担保与售后服务(英国以外地区) ArjoHuntleigh AB 的标准条款与条件适用于本产品。根据需要可提供拷贝。这里面包含了具 体的质量担保的细节以及不限制消费者的法定权利。 需要产品信息，质量担保与零配件信息请联系 ArjoHuntleigh AB Verkstadsvagen 5 241 38 Eslov Sweden www.arjohuntleigh.com 如任何原因要求退货，在送回之前请联系...

  • Page 37: 技术参数

    AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 11. 技术参数 STREAMLINE 2221 2221A 2222 2222A 2221B 2222B 2221C 2222C 2321 2322 2 段折叠床 63±1.5 63±1.5 48±1.5...
  • Page 38 AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 11. 技术参数 电气数据 230v (Linak) 230v 230v 直流电控制盒 3.0 A 3.0 A 电流 700W 700W 功率(最大) 电源插头保险丝...
  • Page 39 AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 11. 技术参数 符合下列电气安全标准： IEC 60601-1:1988/A2: 1995, EN 60601-1:1990/A13: 1996, UL60601-1 第 1 版， CAN/CSA C22.2 No. 601.1 M90。...

  • Page 40: 运输与储存

    AKRON STREAMLINE 型号： 2221, 2221A, 2221B, 2221C, 2222, 2222A, 2222B, 2222C, 2223, 2321, 2322, 2323, 2231, 2232, 2331, 2332, 2231A, 2231B, 2231C, 2232A, 2232B, 2232C 11. 技术参数 注意事项 这些产品符合电磁兼容性标准的要求。使用不是制造商指定的配件可能会导致辐射增加， 或者设备免疫性能降低从而影响设备性能。 不能超过设备标签上标明的使用周期来使用设备。 台面摆动量：电动床空载下，台面呈最高位置时，应保持水平并应符合下列要求： a) 纵向摆动量不大于 15mm； b) 横向摆动量不大于 10mm； c) 水平侧向摆动量不大于 18mm； 警告...
  • Page 41 Intentionally left blank...
  • Page 42 Intentionally left blank...
  • Page 43 Intentionally left blank...
  • Page 44 说明书中涉及角度的误差均为：+/- 3° 产品组成：电动床由床身、扶手、脚轮组成。 Getinge Group is a leading global provider of products and systems that contribute to quality enhancement and cost effi ciency within healthcare and life sciences. We operate under the three brands of ArjoHuntleigh, Getinge and Maquet. Getinge provides solutions for infection control within healthcare and contamination prevention within life sciences.
