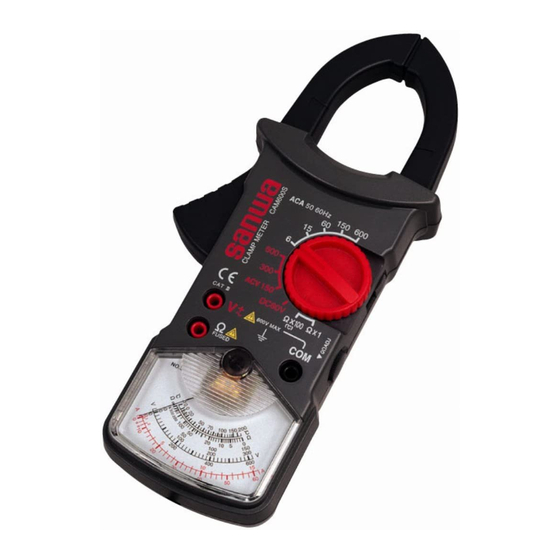

Sanwa CAM600S Instruction Manual

Sanwa CAM600S Instruction Manual

Analog clamp meter

Advertisement

Quick Links

CAM600S
ANALOG CLAMP METER
INSTRUCTION MANUAL
取扱説明書
本社=東京都千代田区外神田2−4−4・ ・ 電波ビル
郵便番号=101-0021・ ・ 電話=東京 (03) 3253−4871豎
大阪営業所=大阪市浪速区恵美須西2−7−2
郵便番号=556-0003・ ・ 電話=大阪 (06) 6631−7361豎
SANWA ELECTRIC INSTRUMENT CO.,LTD.
Dempa Bldg,Sotokanda2-Chome Chiyoda-Ku,Tokyo,Japan

Advertisement

loading
Need help?

Need help?

Do you have a question about the CAM600S and is the answer not in the manual?

Questions and answers

Summary of Contents for Sanwa CAM600S

  • Page 1 CAM600S ANALOG CLAMP METER INSTRUCTION MANUAL 取扱説明書 本社=東京都千代田区外神田2−4−4・ ・ 電波ビル 郵便番号=101-0021・ ・ 電話=東京 (03) 3253−4871豎 大阪営業所=大阪市浪速区恵美須西2−7−2 郵便番号=556-0003・ ・ 電話=大阪 (06) 6631−7361豎 SANWA ELECTRIC INSTRUMENT CO.,LTD. Dempa Bldg,Sotokanda2-Chome Chiyoda-Ku,Tokyo,Japan...
  • Page 2 保証書 ご氏名 CAM600S 型 名 様 製造No. ご住所     この製品は厳密なる品質管理を経てお 〒 届けするものです。 本保証書は所定項目をご記入の上保管 していただき、アフターサービスの際 ご提出ください。 ※本保証書は再発行はいたしませんの で大切に保管してください。 保証期間 本社 = 東京都千代田区外神田2−4−4・電波ビル ご購入日    年  月より 3 年間 郵便番号 = 101-0021・電話 = 東京 (03) 3253−4871豎 保証規定 保証期間中に正常な使用状態のもとで、万一故障が発生した場合には無償で修理いたします。 ただし下記事項に該当する場合は無償修理の対象から除外いたします。 記 1. 取扱説明書と異なる不適当な取扱いまたは使用による故障 2. 当社サービスマン以外による不当な修理や改造に起因する故障 3. 火災水害などの天災を始め故障の原因が本計器以外の事由による故障...
  • Page 3 ご使用の前にかならずお読みください〜 【1】はじめに このたびは三和のクランプメータCAM600Sをお買い上げいただ き、誠にありがとうございます。 ご使用前には取扱説明書をよくお読みいただき、正しく安全にご 使用ください。また、取扱説明書は製品と一緒にして大切に保管し てください。 ・ ・ ・ ・ 本文中の 警告 および 注意 の記載事項は、やけど や感 ・ 電 などの人身事故防止のためかならずお守りください。 1-1 まず、安全のための警告文をお読みください (右ページ) 。 警 告 1-2 最大過負荷保護入力値 レ ン ジ 最大過負荷入力値 ACA 6−15 AC 60A (5秒間) ACA 60−150 AC 600A (5秒間) ACA 600 AC 750A (5秒間) ACV 150、DCV 60 AC、DC 600V (5秒間)...
  • Page 4 安全測定のための警告文 警 告 ・ ・ ・ ・ ・ 下記項目は、やけど や感電 などの人身事故を防止するためのもの です。取扱説明書の記載内容とともにかならずお守りください。 11. 本器は低電圧用のクランプメータですから600V以下の電路 で使用すること。600Vを超える電路での測定は、感電事故 や本器を損傷するおそれがあるので絶対に避けること。 12. AC33Vrms ( 46.7Vpeak) またはDC70V以上の電圧は人体に危 険ですので注意すること。 13. 最大入力値を超える信号は入力しないこと。 14. 本器に損傷がある場合は使用しないこと。 15. 測定中、本器バリヤの手前側より先へ指を出さないこと。 16. テストリードについて。 ・指定の型式のテストリードを使用すること。 ・テスト棒、コードに損傷のあるものは使用しないこと。 ・測定中はテスト棒のつばより先のテストピン側を持たない こと。 17. ヒューズを交換する場合には、かならず指定定格、指定形状 のヒューズを使用し、代用品の使用や導線で短絡することは 絶対にしないこと。 18. ケースまたは電池ぶたをはずした状態では使用しないこと。 19. 測定中は他のファンクション、 他のレンジに切り換えないこと。 10.
  • Page 5 【3】保守管理について 警 告 ・安全上重要項目です。本説明書をよく理解して管理を行って ください。 ・安全と確度の維持のために1年に1回以上は校正、点検を実施 してください。 3-1 保守点検   6-1を参照してください。 1)外 観 ・落下などにより、外観が壊れていないか? 2)テストリード ・テストリードの握り部分 (棒) が折れていないか? ・テストリードのコード部分が傷んだり芯線が露出していな いか? 3)ヒューズ ・ヒューズは断線してないか? 以上に該当する場合は使用を中止し、修理または新しいものと交 換してください。 (注) 予備ヒューズ (電池ぶたの内側に挿着) は常に補充しておいて ください。 3-2 校 正 校正、点検は製造元でも行えます。詳細については製造元にお問 い合わせください。 3-3 保管について 注 意 ①パネル、メータカバーなどは揮発性溶剤に弱いため、シンナー やアルコールなどで拭かないこと。手入れは乾いた布などで 軽く拭き取ること。 ②パネル、メータカバーなどは熱に弱いため、熱を発するもの (はんだこてなど)の近くに置かないこと。 ③振動の多い所や落下のおそれがある所には保管しないこと。 ④直射日光下や高温または低温、多湿、結露のある場所では保 管しないこと。 ⑤長期間使用しない場合は内蔵電池をかならず抜くこと。...
  • Page 6 【4】各部の名称 4-1 本 体 鉄心 (CT) 先端部 鉄心 (CT) 電流較正点目安 バリヤ FREE (解放) 鉄心開閉用 ロックレバー 指かけ LOCK (固定) レンジ切換えつまみ + 電圧測定端子 (V   ) 0Ω調整器つまみ 〜 (0ΩADJつまみ) 抵抗測定端子 (Ω) 共通測定端子 (COM) メータ指針 メータ零位調整器 メータカバー 0目盛線 ハンドストラップ 4-2 テストリード テストピン つば 握り部 コード テストリード (赤黒セット) ピンプラグ...
  • Page 7 【5】仕 様 測定レンジと許容差(23℃±5℃、80%RH以下) 測定の種類 レンジ (最大目盛値) 許 容 差 備   考 最大目盛値の 交流電流 ±3%以内 * 6−15−60−150−600 (ACA〜) 但し、300〜600A ( ) は±4%以内 正弦波交流 周波数:□ 交流電圧 最大目盛値の 150−300−600 50、60Hz (ACV〜) ±3%以内 直流電圧 最大目盛値の (DCV ) ±3%以内 抵  抗 1k   − 100k 目盛長さの 中央目盛値 30−3k (Ω) (×1) (×100) ±3%以内...
  • Page 8 【6】測定方法 6-1 始業点検 警 告 使用前にかならず始業点検を行ってください。 ・本体およびテストリードが傷んでいたり、壊れている場合は 使用しないこと。 ・テストリードが切れたり、ヒューズがしゃ断していないこと * を確認すること。 *抵抗レンジにて、赤黒両テストピンを接っしたとき、メータの指 針が振れれば合格、6-7 抵抗 (Ω) 測定の項参照。 但し、内蔵電池が消耗していてメータが振れないこともあるので 要注意。 6-2 測定準備 ①メータ指針のロックを解除します。 ( ロックレバーをFREEに する) ②メータ指針が0目盛線 (左端の太線) に合っているか確認します。 ずれているときには、メータ零位調整器をネジ回しで回し、合 わせます。 ③各測定 (ACA、ACV、DCV、Ω、℃) の説明に従って測定をしま す。 6-3 測定の終了 ①テストリードが測定端子に接続されている場合ははずします。 ②レンジ切換えつまみをACA600に合わせます。 ③メータ指針を固定します。 ( ロックレバーをLOCKにする) * 過電圧カテゴリⅢ: 固定形機器の中で、信頼性及び有効性が特別な 要求に従う機器。例えば、固定設備に永久的に接続される産業機...
  • Page 9 6-4 交流電流 (ACA〜) 最大測定電流AC600A 1)測定対象 家電機器の消費電流、電源設備の電流など、周波数50〜60Hz の正弦波交流の測定に用います。 2)測定レンジ 6A〜600Aまでの5レンジ。 警 告 ・感電防止のため、テストリードは測定端子からかならずはず すこと。 ・値の予測できない測定では、一度150または600Aレンジで測 定した後、最適なレンジに切換えること。 3)測定方法 ①レンジ切換えつまみをACAのいずれかのレンジに合わせま す。 ( 予測値より大きい値のレンジ) ②指かけを押し、鉄心を開き、被測定導体を鉄心中央に挿入 し指かけから指を離し、鉄心を完全に閉じます。 ③メータの振れをA目盛で読みとります。 006Aレンジ 目盛0〜60を 0.1倍して読みとる 060Aレンジ 〃  〃  直読する 600Aレンジ 〃  〃  10倍して読みとる 015Aレンジ 目盛0〜15を 直読する 150Aレンジ 〃  〃  10倍して読みとる ④指かけを押し、鉄心を開き、被測定導体からはずします。 導体 大電流測定時に、鉄心が振動音を発しても故障ではありません。...
  • Page 10 電流測定上の注意 ①誤差を生じますから鉄心先端は完全に閉じてください。 ②正弦波交流以外では誤差を生じます。 ③周波数50、60Hzの範囲外では誤差を生じます。 ④被測定導体は1本のみクランプしてください。 2本以上クランプすると正しい測定はできません。 誤 正 ⑤本器を大電流の流れている導体に近づけたり、強磁界の場所 に置くと、被測定導体をクランプしなくても、電流値を指示 することがあります。 ( 誤差を生じる) ⑥被測定導体は、なるべく鉄心の中央部 (較正点目安付近) にク ランプしてください。中央部よりはずれている場合は、最大 で±3%の誤差を生じます。 ⑦鉄心先端部は電流測定上、重要な部分です。汚したり、変形 させないようご注意ください。 4)アタッチメントを使っての電流 (交流) 測定 家電製品など2心コードに流れる電流は、直接クランプメータ では測定ができません。 クランプメータで電流測定できるように、電路を分離するア タッチメットがラインセパレータ (LS-10型:別売) です。 ラインセパレータ コンセント (LS-10) 電気器具 (AC100V) 感度×10 感度×1 (指示を1/10して読みとる) (指示を直接読みとる) 5)指針の固定 (指針ロック) 指示の読みとりずらい場所...
  • Page 11 6-5 直流電圧 (DCV ) 最大測定電圧DC60V 警 告 ・最大測定電圧60Vを超えた電圧を加えないこと。 ・測定中は他のレンジへ切換えないこと。 ・測定中はテストリードのつばよりテストピン側を持たないこと。 ・感電の危険があるので、電池ぶたをはずして測定しないこと。 1)測定対象 電池やバッテリーの電圧、電気機器制御回路の直流電圧など の測定に使用します。 2)測定レンジ 60V 1レンジのみ。 3)測定方法 ①レンジ切換えつまみをDC60Vレンジに合わせます。 (予測値がDC60V以上のときは、測定しないこと) ②テストリードの黒プラグを共通測定端子 (COM) にテストリー + ドの赤プラグを電圧測定端子 (V ) にそれぞれ差込みます。 〜 ③被測定回路のマイナス電位側に黒色のテストピンを、プラ ス電位側に赤色のテストピンを負荷と並列に接触させます。 ④メータの振れをV目盛 (0〜600) を0.1倍して読みとります。 ⑤測定後は被測定回路から赤黒のテストピンをはずします。 FREE 指針ロックレバーの使い方 ロックレバー 本器右側面にあるロックレバーを LOCK 下方に引き下げると指針は指示点 で固定...
  • Page 12 6-6 交流電圧 (ACV〜) 測定 最大測定電圧AC600V 警 告 ・最大測定電圧600Vを超えた電圧を加えないこと。 ・測定中はレンジ切換えをしないこと。 ・測定中はテストリードのつばよりテストピン側を持たないこと。 ・感電の危険があるので電池ぶたをはずして測定しないこと。 ・値の予測ができない測定では、一度600Vレンジで測定した後、 最適なレンジに切換えること。 1)測定対象 電灯線電圧などの正弦波交流電圧を測ります。 2)測定レンジ 150、300、600Vの3レンジ。 3)測定方法 ①レンジ切換えつまみをACVのいずれかのレンジに合わせま す。 ( 予測値より大きい値のレンジ) ②テストリードの黒プラグを共通測定端子 (COM) に、テスト + リードの赤プラグを電圧測定端子 (V ) にそれぞれ差し込 〜 みます。 ③被測定回路の負荷と並列に赤黒のテストピンを接続 (接触) します。 ④メータの振れをV目盛で読みとります。 ⑤測定後は被測定物から赤黒のテストピンをはずします。 交流電圧測定上の注意 ・正弦波以外の測定波形では指示値に誤差を生じます。 ・許容差の保証周波数範囲は50〜60Hzです。 ・電圧測定では、かならず負荷と並列に接続して測定してください。...
  • Page 13 6-7 抵抗 (Ω) 測定 最大測定抵抗100kΩ 警 告 電圧の加わっている部分の抵抗測定はできませんし、本器を焼 損するおそれがあります。 [測定方法] ①レンジ切換えつまみを、以下のように合わせます。 ・×1レンジ:0〜200Ω程度の測定に用いる。 ( 目盛を直読) ・×100レンジ:200Ω〜100kΩの測定に用いる。 ( 目盛を100倍 して読みとる) ②テストリードの黒プラグを共通測定端子 (COM) に、赤プラグ を抵抗測定端子 (Ω) に、それぞれ差し込みます。 ③テストピンの赤黒をショートして、指針が0Ω目盛線に合うよ うに0Ω調整器つまみを回して合わせます。 ( 指針が0Ωまで振れ ないときは、 内蔵電池の消耗です。 内蔵電池を交換してください) ④赤黒テストピンを、被測定抵抗に当てます。 ⑤メータの振れをΩ目盛で読みとります。 抵抗測定上の注意 ・端子間の開放電圧は約1.5Vです。 ・テストピンに指を触れて測定する と人体の抵抗の影響で誤差を生じ ます。 ・定格 (0.5A) より小さなヒューズや 消弧剤入りヒューズを使用すると、 ヒューズ抵抗の影響で、×1レンジ...
  • Page 14 【7】電池・ヒューズの交換 7-1 内蔵電池の交換 警 告 測定端子に電圧が加わった状態で電池ぶたをはずすと、感電の おそれがあります。 かならず、テストリードをはずし電圧が加わっていないことを確 認してから作業を行うこと。 ①本体裏側の電池ぶたのねじをねじ回しではずします。 ②電池ぶたをはずします。 ③電池を同形の電池R03 ( UM-4) と、+−の極性を間違わないよう に交換します。 ④電池ぶたをもとどおり閉じ、ねじ止めします。 注.スペースは 2 本分ありますが、使用する電池は 1 本です。 ヒューズ 0.5A/250V (6.3×30mm) 〔ヒューズのはずし方〕 ヒューズの金属部 ねじをはずす。 をテストリードの ピンなどでこじ上 げ、 指で引き抜く。 電池ぶたを はずす。 電池 (R03) 7-2 ヒューズの交換 ①本体裏側の電池ぶたのねじをねじ回しではずします。 ②電池ぶたをはずします。 ③ヒューズを同形 (0.5A/250V、φ6.3×30mm) の新品ヒューズと 交換します。...
  • Page 15 【8】アフターサービスについて 8-1 保証期間について 本製品の保証期間は、お買い上げの日より3年間です。 但し、 日本国内で購入し日本国内でご使用いただく場合に限ります。 また、 製品本体の確度許容差は1年保証、 製品付属の電池、 ヒ ュ ーズ、 テストリード等は保証対象外とさせていただきます。 8-2 修理について 1)修理依頼の前に次の項目をご確認ください。 ・ヒューズはしゃ断していませんか? ・テストリードは断線していませんか? ・内蔵電池の容量はありますか?装着の極性は正しいですか? ※出荷時の電池について 工場出荷時にモニター用電池が組み込まれておりますので、 記載された電池寿命に満たないうちに切れることがあります。 モニター用電池とは製品の機能や性能をチェックするための電 池のことです。 2)保証期間中の修理 ・保証書の記載内容によって修理させていただきます。 3)保証期間経過後の修理 ・修理によって本来の機能が維持できる場合、ご要望により 有料で修理させていただきます。 ・修理費用や輸送費用が製品価格より高くなる場合もありま すので事前にお問い合わせください。 ・本品の補修用性能部品の最低保有期間は、製造打切後 6 年 間です。補修用性能部品保有期間を修理可能期間とさせて いただきます。購買部品の入手が不可能になった場合、保 有期間が短くなる場合もありますのでお含みおきください。 4)修理品の送り先 ・製品の安全輸送のため、製品の 5 倍以上の容積の箱へテス トリードと一緒に入れ、十分なクッションを詰めてお送り...
  • Page 16 〈単価〉 〈送料〉 φ6.3×30mm 500mA/250V ¥40 ( 税込¥42)¥120 ( 10本まで) 8-4 お問い合わせ先 三和電気計器 (株) 東京本社 :TEL (03)3253−4871 FAX (03)3251−7022 大阪営業所 :TEL (06)6631−7361 FAX (06)6644−3249 三和電気計器 (株) ホームページ: http://www.sanwa-meter.co.jp お客様計測相談室  0120-51-3930 受付時間 9 : 30〜12 : 00 13 : 00〜17 : 00 ( 土日祭日を除く)...
  • Page 17 CAM600S ANALOG CLAMP METER INSTRUCTION MANUAL...
  • Page 18: Safety Information

    【1】SAFETY INFORMATION The following are precautions to prevent accidents such as electrical shocks. Be sure to read them before using the CLAMP METER. 1-1 Symbols The following cautionary signs appear on the clamp meter and in this manual. Disobediance to instructions with this sign may lead to troubles of the clamp meter and accidents such as electrical shock.
  • Page 19 1-5 Precautions for Safety Measurement WARNING To ensure that the meter is used safely, follow all safety and operating instructions. 11. This meter is a clamp meter exclusive for low voltage. Use it only for circuits of 600V or below. If it is used for measuring the circuit exceeding 600V, it may cause electrical shock or damage to the meter.
  • Page 20 【3】NAME OF COMPONENT UNITS Iron core top Iron core Iron core space centering mark Barrier (FREE) Iron core lever Pointer lock lever (LOCK) Range selector knob V terminal 0Ωadjuster knob Ω terminal Common terminal Pointer Zero position adjuster Meter cover Zero line Hand strap Finger guard...
  • Page 21: Maintenance

    【4】MAINTENANCE WARNING 1. This section is very important for safety. Read and understand the following instruction fully and maintain your instrument properly. 2. The instrument must be calibrated and inspected at least once a year to maintain the safety and accuracy. 4-1 Maintenance and Inspection ・Is the appearance not damaged by falling? ・Is the test leads not damaged?
  • Page 22 4-3 Battery and Fuse Replacement WARNING 1. If the rear case or the battery lid is removed with input applied to the input terminals, you may get electrical shock. Before starting the work, always make sure that no input is applied. 2.
  • Page 23: Specifications

    【5】SPECIFICATIONS 5-1 Measurement Range and Accuracy (23℃±5℃, 80%RH max. No condensation) Function Range Tolerance Remarks ±3% against f.s. 〜 6−15−60−150−600 300A or more ( ) ±4% against f.s. sine wave ±3% 50,60Hz 〜 150−300−600 against f.s. ±3% 〜 against f.s. 1k −...
  • Page 24: Measurement Procedure

    【6】MEASUREMENT PROCEDURE 6-1 Startup inspection WARNING 1. Be sure to make startup inspection prior to use. 2. Do not use the meter if the body or test leads are damaged or broken. 3. Make sure the test leads are not cut or the fuse is not blown.* *The meter is OK if the meter pointer moves when the red and black test pins are brought into contact in the resistance range.
  • Page 25 6-4 Measuring ACA〜 (max. AC 600A) 1) Applications It is suitable for measurement of alternating current in electric equipment and power supplies. WARNING ・Be sure to disconnect the test lead from the measuring terminals for preventing electric shock. ・If a current to measure can not be estimated, first measure it with the meter in the 150A or 600A range, then change it to a suitable range.
  • Page 26 General Cautions on Measuring Current ・Close the ends of the iron core (CT) completely. Otherwise, an error may occur. ・AC current measurement does not apply to the frequencies other than sinusoidal 50Hz〜60Hz. ・Clamp only one conductor for measurement. Clamping 2 or more conductors leads to erroneous measurement.
  • Page 27 6-5 Measuring Voltage WARNING ・Never apply an input signals exceeding the maximum rating input value. ・Be sure to disconnect the test pins from the circuit when changing the range. ・Always keep your fingers behind the finger guards on the test leads when making measurements.
  • Page 28 6-5-2 Measuring ACV 〜 (max. AC 600V) 1) Application Measures sine-wave a.c. voltages such as commercial power line. 2) Measurement Procedure ①Set the range select knob to the proper ACV range according to the magnitude of the voltage to be measured. ②Put in the black pin plug to the "COM"...
  • Page 29 6-6 Measuring Ω (max. 100kΩ) WARNING Never apply voltage to the "Ω" terminal. 1) Application Resistance of resistors and circuits are measured. 2) Measurement Procedure ①Set the range select knob to the proper Ω range according to the magnitude of the current to be measured. ②Put in the black pin plug to the "COM"...
  • Page 30 General Caution on Measuring Resistance ・TheΩ range terminals release voltage is about 1.5V. ・The polarity of + and − turns reverse to that of the test leads when measurement is done inΩ range. ・Be sure to use the same rated fuse. In case a fuse other than the same rated one is used, error in indication occurs and/or circuit protection is made unable.
  • Page 31 This warranty policy is valid within the country of purchase only, and applied only to the product purchased from Sanwa authorized agent or distributor. Sanwa reserves the right to inspect all warranty claims to determine the extent to which the warranty policy shall apply.
  • Page 32 3) Repair after the warranty period has expired: In some cases, repair and transportation cost may become higher than the price of the product. Please contact Sanwa authorized agent / service provider in advance. The minimum retention period of service functional parts is 6 years after the discontinuation of manufacture.
