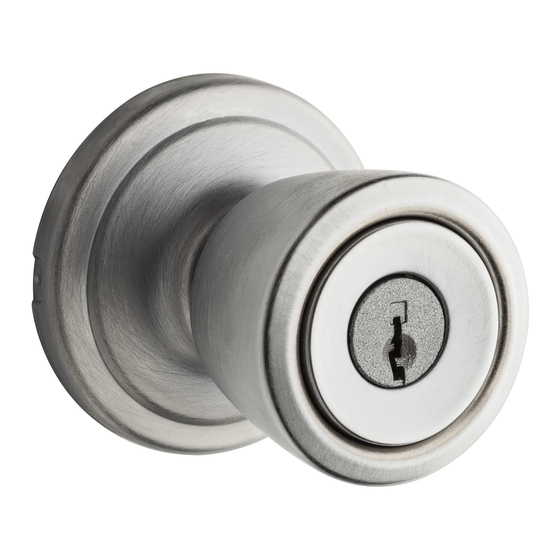

Kwikset 506KNL 3 Removal Instructions

CYLINDER REMOVAL INSTRUCTIONS

INSTRUCTIONS DE DÉMONTAGE DU CYLINDRE
INSTRUCCIONES PARA DESMONTAR EL CILINDRO
Use these instructions to
remove the cylinder for
(1) rekeying
(2) changing keyhole
orientation
(3) exchanging cylinders.

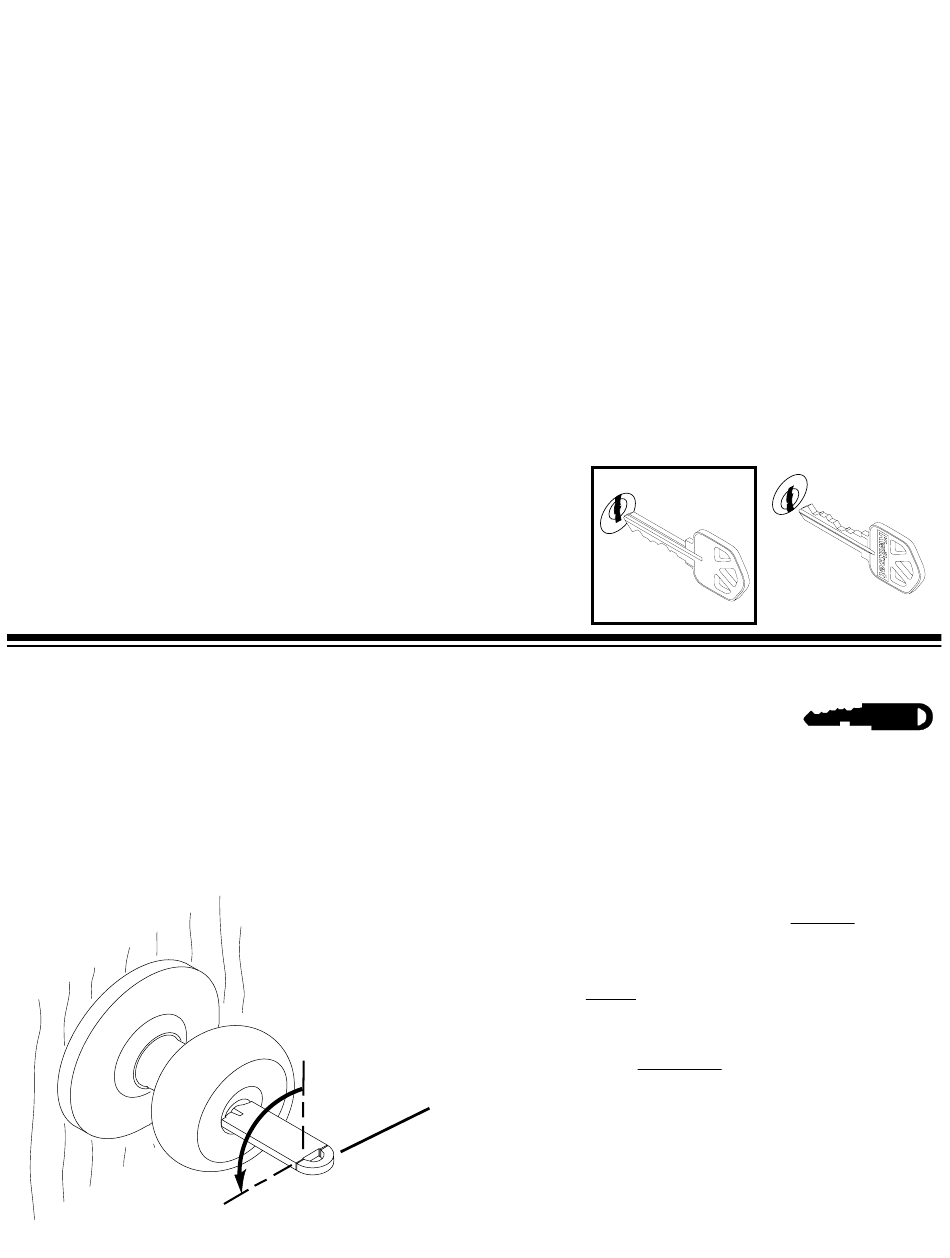

Note: Keyhole should be positioned so that key-cuts are up, not down, as shown in figure #1. This insures
smooth locking / unlocking operation and will always match keyhole position of a deadlock.
Remarque : Le trou de la serrure devra être placé de façon
à ce que les découpes de la clé soient orientées vers le haut
et non pas vers le bas, comme illustré à la figure #1. De
cette façon, le verrouillage et le déverrouillage se feront sans
problème et cela correspondra à la position du trou d'un pêne
dormant.
Nota: El cilindro de la cerradura debe estar colocado de manera
que las muescas de la llave queden hacia arriba, no hacia abajo,
como se muestra en la figura #1. Esto asegura una operación
sencilla de cierre/apertura y siempre concidirá con la posición del
cilindro del cerrojo de seguridad.
1.
To remove cylinder, insert rekeying tool into keyhole. Your rekeying tool is cut to
match the attached keys.
Pour démonter le cylindre, insérer l'outil de clavetage dans le trou de la serrure.
Votre outil est coupé de façon à correspondre aux clés jointes.
Para desmontar el cilindro, inserte la llave para combio de combinación en el
cilindro de la cerradura. La llave para cambio conicide con las llaves incluidas.
Utiliser ces instructions pour
démonter le cylindre pour :
(1) changer de clé
(2) changer l'orientation du trou
de la serrure
(3) changer les cylindres
2.
Rotate rekeying tool 90° (¼ turn) counterclockwise and remove cylinder.
Tourner l'outil de clavetage de 90° (¼ de tour) dans le sens inverse
des aiguilles d'une montre et retirer le cylindre.
Gire la llave 90° (¼ de vuelta) en sentido contrario al movimien-
to de las manecillas del reloj y desmonte el cilindro.
REKEYING TOOL
OUTIL DE CLAVETAGE
LLAVE PARA CAMBIO
Use estas instrucciones para
desmotar el cilindro para:
(1) cambiar la combinación
(2) cambiar la orientación del
cilindro de la cerradura
(3) intercambiar cilindros
CORRECT
CORRECT
CORRECTO
fig. 1
OUTIL DE CLAVETAGE
LLAVE PARA CAMBIO
INCORRECT
INCORRECT
INCORRECTO
REKEYING TOOL
