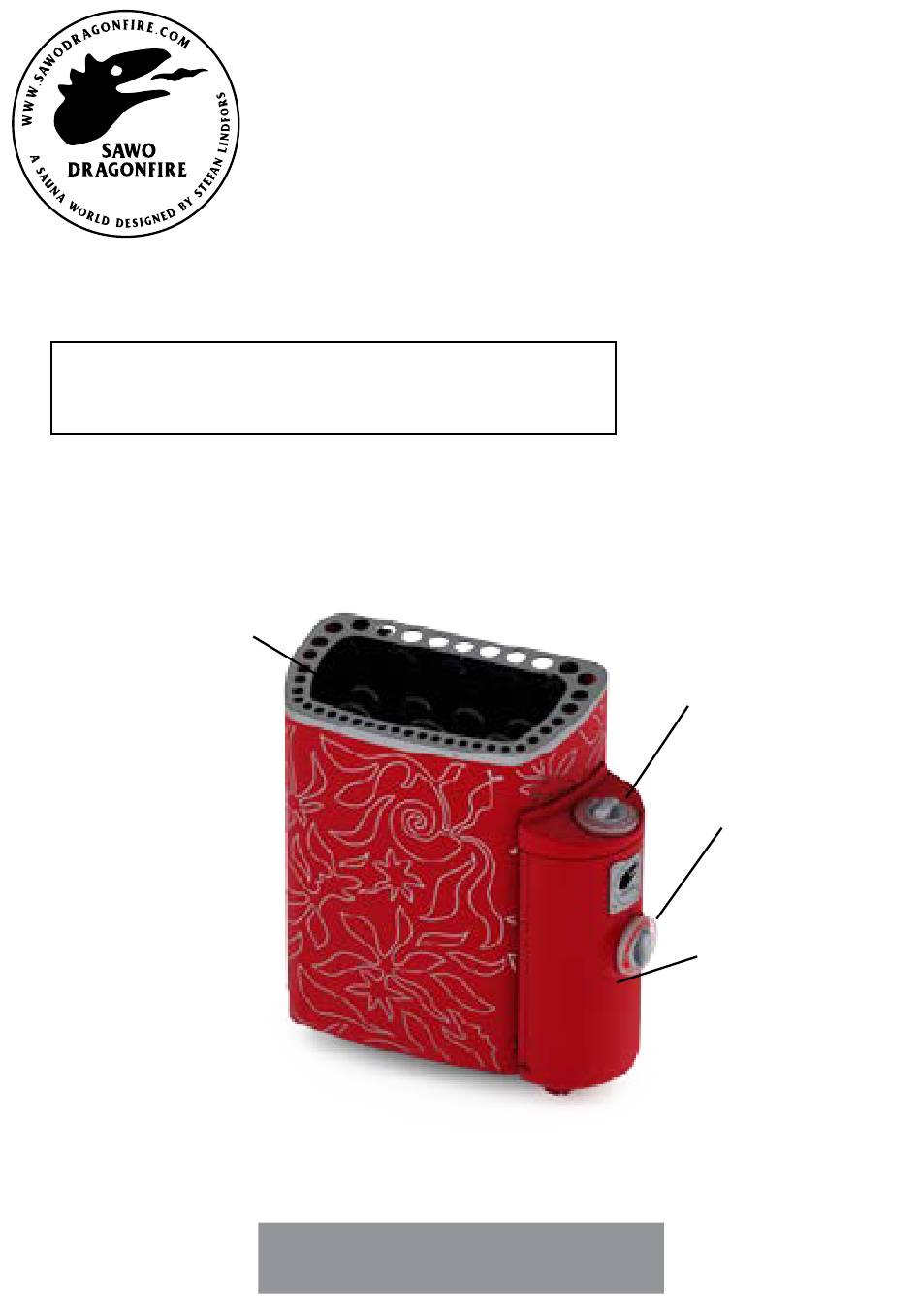

MINIDRAGON HEATER
MN-23NB-DRF
MN-23NS-DRF
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen
käyttöönottoa.
Vastukset
Heating Elements
MN-30NB-DRF
MN-30NS-DRF
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SUOMI | ENGLISH
KÄYTTÖOHJEET
MN-36NB-DRF
MN-36NS-DRF
Congratulations on your purchase of
SAWO sauna heater!
Please read the manual carefully before
using the heater.
MANUAL
Ajastin
Timer
Termostaatti
Thermostat
Ylikuumenemissuojan
palautuspainike
Reset Button Hole
Advertisement
Table of Contents
Related Manuals for Sawo MINIDRAGON MN-23NB-DRF
Summary of Contents for Sawo MINIDRAGON MN-23NB-DRF
- Page 1 MINIDRAGON HEATER MN-23NB-DRF MN-30NB-DRF MN-36NB-DRF MN-23NS-DRF MN-30NS-DRF MN-36NS-DRF Onnittelut loistavasta kiuasvalinnastanne! Congratulations on your purchase of Tutustu käyttöohjeisiin huolellisesti ennen SAWO sauna heater! käyttöönottoa. Please read the manual carefully before using the heater. Vastukset Heating Elements Ajastin Timer Termostaatti Thermostat...
-
Page 2: Table Of Contents
SISÄLLYSLUETTELO Turvaohjeet ...................4 Käyttäjälle: ..................4 Asentajalle: ..................6 Kiukaan asentaminen ..............8 Kytkentäkaavio ................10 Tekniset tiedot ................11 Ohjauskeskuksen kätisyyden muuttaminen ........12 Kiuaskivet ..................14 Kivien latominen kiukaaseen ............14 Ohjaussäätimet ................16 Termostaatti................. 16 Ajastin ..................16 Saunahuoneen lämmitys ............... 18 Eristys .................. - Page 3 TABLE OF CONTENTS Safety instructions ................5 For user:..................5 For technicians: ................7 Heater Installation ................9 Electrical diagram ................. 10 Technical data ................11 Repositioning of the Built-In Control Unit ........13 Heater Stones ................15 Loading stones into the heater ............15 Control Settings ................
-
Page 4: Turvaohjeet
TURVAOHJEET Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan asentamista. Käyttäjälle: • Tämä tuote ei sovellu henkilöille (ml. lapset), joilla ei ole aiempaa kokemusta ki- ukaan käytöstä tai henkilöille, joilla on henkisiä tai fyysisiä rajoiteita. Kiuasta saa käyttää... -
Page 5: Safety Instructions
SAFETY INSTRUCTIONS Please take note of these safety precautions before using the sauna or when installing the heater. For user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. -
Page 6: Asentajalle
Asentajalle: • Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja. • Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta. Katso sivu 8 • Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja ohjauspaneeli asentaa saunan ulkopuolelle. -
Page 7: For Technicians
For technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater. See page 8 • The electronic sensor and electornic heating system should be mounted in a way so that incoming air will not interfere with it. -
Page 8: Kiukaan Asentaminen
KIUKAAN ASENTAMINEN On suositeltavaa sijoittaa kiuas oven viereiselle seinälle. Näin oven aikaansaama ilmankierto yhdistyy kiukaasta tulevaan höyryyn. Asennettaessa kiuasta noudata vähimmäisetäisyyksiä turvallisuussyistä (ks. kuva). Noudata annettuja kuutiotilavuuksia (Katso sivu 11). Kiuasta ei saa asentaa syvennykseen. Saunaan saa asentaa vain yhden sähkökiukaan. Varmista että... -
Page 9: Heater Installation
HEATER INSTALLATION It is recommended that the heater be placed on the wall nearest to the door. The air circulation created by the door should work together with the hot air generated by the heater. For safety and convenience, follow the minimum safety distances as provided (See Fig 1.). Follow the cubic volumes (See page 11). -
Page 10: Kytkentäkaavio
KYTKENTÄKAAVIO ELECTRICAL DIAGRAM Kuva 3 Fig. 3 2 VAIHE / 1 VAIHE Erillinen ohjausyksikkö 2 PHASE / 1 PHASE Separate Control Unit AJASTIN TERMOSTAATTI TIMER THERMOSTAT MN-23NB MN-23NS MN-30NB MN-30NS MN-36NB MN-36NS 400V 2N~ a1 a N L1 L2 SENSORI SENSOR 230V 1N~ N L1... -
Page 11: Tekniset Tiedot
Kuva 4 Vastukset Fig. 4 Heating Elements Anturien sijainnit NB-kiukaat Sensor location NB-heaters Säätöanturi Turva-anturi Regulating sensor Safety Sensor MN115 MN180 TEKNISET TIEDOT TECHNICAL DATA KIVET VASTUS OHJAUS SULAKE KIUKAAN KOKO SAUNAN JOHDON KIUAS JÄNNITE POIKKIPINTA TYYPPINUMERO TILAVUUS LEVEYS SYVYYS KORKEUS MALLI FUSE SIZE OF... -
Page 12: Ohjauskeskuksen Kätisyyden Muuttaminen
OHJAUSKESKUKSEN KÄTISYYDEN MUUTTAMINEN Jos haluat siirtää ohjausyksikön kiukaan toiselle puolelle (oikealle tai vasemmalle): 1. Irrota termostaatin nuppi (kuva A), ja ruuvit jotka pitävät muovikantta paikoillaan. 2. Avaa ruuvit joilla ohjausyksikkö on kiinnitetty (kuva A). 3. Vedä ohjausyksikön yläreunaa ulospäin ja siirrä ohjausyksikkö kiukaan toiselle puolelle. -
Page 13: Repositioning Of The Built-In Control Unit
REPOSITIONING OF THE BUILT-IN CONTROL UNIT If you want to transfer the control unit to the other side (right or left): Pull out the thermostat’s knob (Fig. A) and open the screws, which are holding the front cover. Open the screws which are holding the control unit (Fig. B). Pull outwards the control unit’s upper edge and transfer the control unit to the other side. -
Page 14: Kiuaskivet
KIUASKIVET Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta vähintäin kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan murentuneista kivistä ja uudet kivet ladotaan ohjeen mukaisesti. Kiuasta kivittäessä suositellaan käyttämään viiltosuoja- hansikkaita. -
Page 15: Heater Stones
HEATER STONES The main purpose of the stones in the heater unit is to store enough energy to effi- ciently vaporize the water thrown on top of the stones to maintain correct humidity in the sauna room. The stones must be removed at least once a year or every 500 hours which ever occurs first. -
Page 16: Ohjaussäätimet
OHJAUSSÄÄTIMET TERMOSTAATTI Termostaatti Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä. Thermostat Termostaatti ylläpitää valitun lämpötilan tason. Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet, kiukaan sijainti tai virheellinen tuuletus. -
Page 17: Control Settings
CONTROL SETTINGS THERMOSTAT Adjust the temperature of the sauna by simply turning the operating knob. Thermostat support automatically the choosen temperature. In case the heater overheats, the safety sensor will automatically stop the heater even if the timer is on. Find out for what reason the heater overheated. The reason for this could be too tightly placed sauna stones, heater´s location or inappropriate ventilation. -
Page 18: Saunahuoneen Lämmitys
SAUNAHUONEEN LÄMMITYS VAROITUS! Savun hajun muodostuminen ensimmäisellä lämmityskeralla. Käyttämättömissä lämmityselementeissä saattaa olla ainajääniä valmistuprosessista. Ainejäämät voivat haihtua lämmitettäessä kiuasta ensimmäistä kertaa. Ainejäämien haihtuminen saattaa aiheuttaa savua ja pahaa hasua. Savun hengittäminen voi olla tervyedelle haitallista. Suorita seuraavat toimenpiteet lämminttäessäsi kiuasta kertaa, tai vaihtaessa kiukaan lämmityselementit. -
Page 19: Heating Of The Sauna
HEATING OF THE SAUNA CAUTION! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. Breathing in the fumes or smoke can be harmful to your health. -
Page 20: Eristys
ERISTYS Saunassa pitää olla asianmukaiset eristykset seinissä, katossa ja ovessa. Oikean tehoista kiuasta valittaessa on huomioitava: Jos saunassa on yksi neliömetri (m²) eristämätöntä seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä), on saunan tilavuuteen laskettava lisää suunnilleen 1,2 kuutiometriä (m³) (Katso sivu 11). Kosteuseristyksen pitää... -
Page 21: Insulation
INSULATION The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of uninsulated surface increases the cubic volume by approximately 1,2m³ when determining the power requirement of the heater. See page 11. Ensure that moisture proofing is appropriate in sauna room. The purpose of this is to prevent spreading of moisture to the other rooms or wall structure. -
Page 22: Saunan Huolto
Jos lauteet eivät puhdistu pesemällä, hio lauteet kevyesti ja käsittele suoja-aineella. Älä lämmitä saunaa heti käsittelyn jälkeen. Jos kiukaaseen on kertynyt valkoisia kalkkisaostumia tai likaa, pese kiuas miedol- la saippuavedellä tai SAWO Decalcifying solution -vesiliuoksella. Voit myös käyttää apteekista ostettavaa sitruunahappoa. Lue sitruunahapon käyttöohjeet tarkasti pak- kauksesta ennen tuotteen käyttämistä. -
Page 23: Sauna Maintenance
If there is calcium stains or other dirt on the heater cover, clean it with mild soap water. You can also use SAWO Decalcifying solution for washing the stains. Dry after wash. Clean glass surfaces with window cleaning agent or dish soap. Rinse well and dry with a squeegee or a dry cloth. -
Page 24: Vianetsintäkaavio
VIANETSINTÄKAAVIO Jos kiuas ei lämpene tai saunahuone lämpenee hitaasti: NB-MALLIT: • Onko ajastin toiminta-alueella? • Onko ajastin pysähtynyt? Ottaako ajastimen väännin kiinni kiukaan runkoon eikä pyöri? (sopiva rako 1-2mm) Tarvittaessa vedä väännintä pari milliä ulospäin. • Onko termostaatti säädetty saunan lämpötilaa korkeammalle arvolle? •... -
Page 25: Diagnostic Table
DIAGNOSTIC TABLE If heater is not heating up or sauna room is heating up slowly: NB-MODELS: • Is timer set to the operating range? • Is the timer On? Is timer knob stuck? (Suitable gab is 1 - 2mm between knob and heater body) If necessary, pull out the knob couple of millimeters. -
Page 26: Minidragon Kiukaan Varaosat
MINIDRAGON HEATER MINIDRAGON KIUKAAN VARAOSAT: SPARE PARTS: MN kaulus MN Frame MN Stone Holder MN kivitaso Heating Element Vastus Name Plate (Small) Nimikyltti (pieni) Seinäkiinnitysteline (lyhyt) Wall Mounting Rack (Short) MN Mid Reflection Sheet MN keskiheijastuslevy Heating Element Holder with O-rings Vastuspidikkeet o-renkailla Timer Knob Ajastimen nuppi... - Page 27 Built-in Control Unit HP01-009 MN-23NB MN-30NB For Models With Separate MN-36NB Control Unit HP01-010 MN-23NS MN-30NS MN-36NS HP01-011 HP01-012 HP01-020 HP01-021 (PREMIUM MODEL) HP01-013 HP01-018 HP01-014 HP01-022-A2 HP01-022-B1 (NB) HP01-017 (NB) HP01-015 HP01-019 HP01-016 SUOMI | ENGLISH...
- Page 28 PX 4 Pidätämme oikeuden muutoksiin. Subject to change without notice. www.sawo.com | info@sawo.com...
