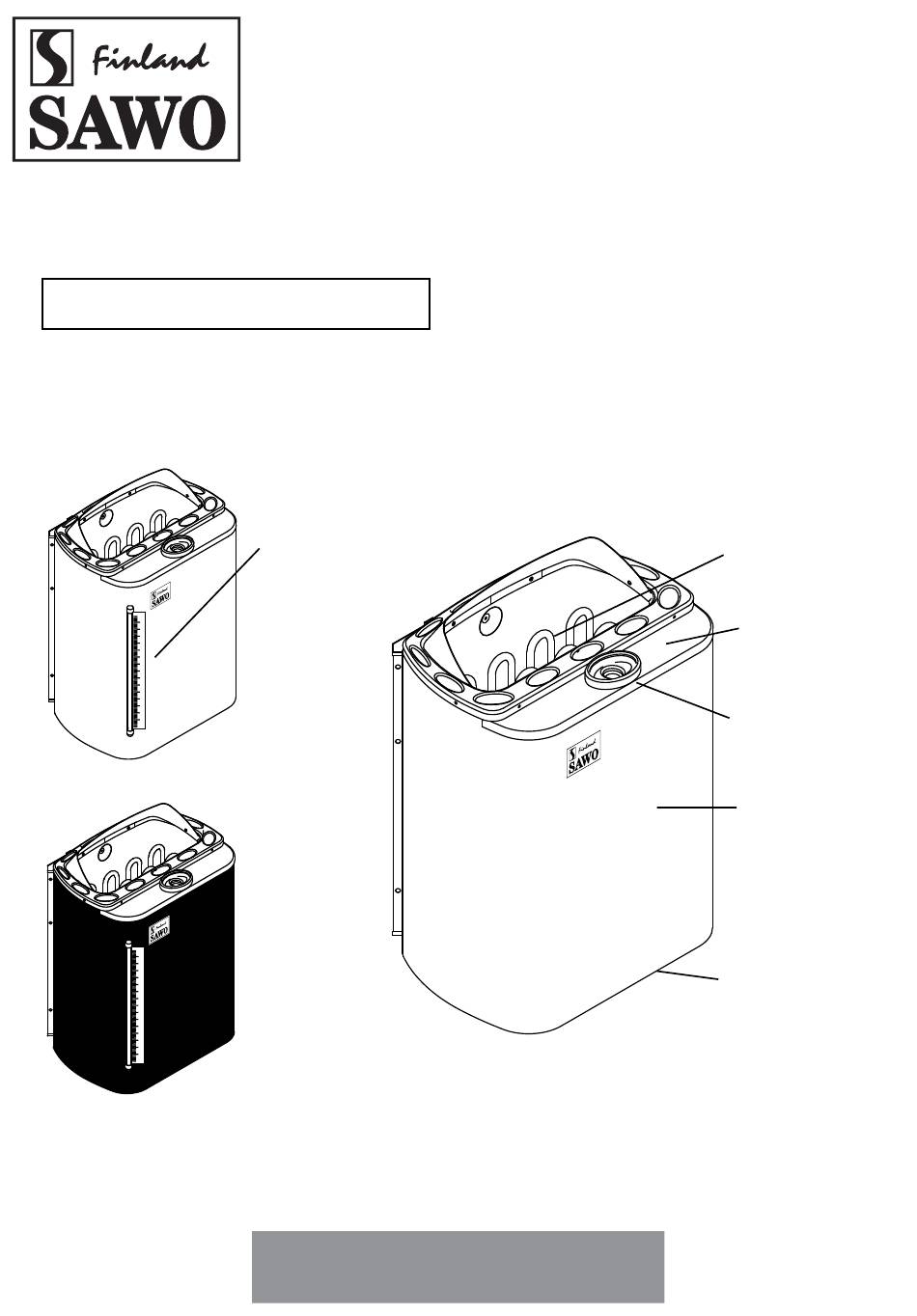

MINI COMBI
MNC-30NS
Onnittelut onnistuneesta Combi-kiuas
valinnastanne! Tutustu käyttöohjeisiin
huolellisesti ennen käyttöönottoa.
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
MNC-36NS
Vesirajamittari
Water Level Indicator
( MNC-30NS, MNC-30NSF
MNC-36NS, MNC-36NSF )
Premium
Fiber Coated
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SUOMI | ENGLISH
KÄYTTÖOHJEET
AVAILABLE AS:
•
PREMIUM
•
TRENDLINE
•
FIBERCOATED
Congratulations on your purchase of
SAWO Combi heater! Please read the
manual carefully before using the heater.
Trendline
MANUAL
Vastukset
Heating Elements
Tankin Kansi
Tank Cover
Hajustekuppi
Scent Basin
Vesisäiliö
Water Tank
Sarjanumero
Serial Number
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sawo MINI COMBI
Summary of Contents for Sawo MINI COMBI
- Page 1 • FIBERCOATED MNC-30NS MNC-36NS Onnittelut onnistuneesta Combi-kiuas Congratulations on your purchase of valinnastanne! Tutustu käyttöohjeisiin SAWO Combi heater! Please read the huolellisesti ennen käyttöönottoa. manual carefully before using the heater. Vesirajamittari Water Level Indicator Vastukset ( MNC-30NS, MNC-30NSF Heating Elements...
-
Page 2: Table Of Contents
SISÄLLYSLUETTELO Turvaohjeet ......................4 Käyttäjälle: ......................4 Asentajalle: ......................6 Kiukaan asennus ....................8 Combi-kiukaan asennus ja käyttö ................10 Tyhjennysventtiili ....................10 Hajustekupit ....................11 Suojakaide .....................11 Höyrystimen käyttö ....................12 Säiliön vesipinnan alaraja ................12 Vesisäiliön täyttäminen ...................12 Vesisäiliön tyhjennys ja puhdistus ................14 Tyhjentäminen ....................14 Puhdistaminen ....................14 Kytkentäkaavio .....................15 Sähkökytkennät ....................16... - Page 3 TABLE OF CONTENTS Safety instructions ..................5 For user: .....................5 For technicians: ................... 7 Installation ....................9 Setup and use of the Combi Heater ............10 Assembly of parts ................10 Ball valve ................... 10 Scent Basin ..................11 Installing the steamer cover ..............11 Safety Guard ..................
-
Page 4: Turvaohjeet
TURVALLISUUSOHJEET Ole hyvä ja seuraa näitä ohjeita ennen kiukaan asennusta tai saunan käyttöä. Käyttäjälle: • Tämä kiuas ei sovellu sellaisten henkilöiden käytettäväksi (ml.lapset), joiden fyysiset tai henkiset ominaisuudet tai kokemuksen puute estävät heitä käyttämästä kiuasta turvallisesti. Kiuasta saa käyttää ainoastaan sen käyttöön perehtynyt henkilö. •... -
Page 5: Safety Instructions
SAFETY INSTRUCTIONS Please take note of these safety precautions before using the sauna or when installing the heater. For user: • This product is not designed to be used by persons (including children) with limited physical mental abilities limited experience knowledge except under... -
Page 6: Asentajalle
Asentajalle: • Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja. • Kiuasta asennettaessa tarkista vaadittavat suojaetäisyydet käyttöohjeesta (Katso sivu 16). • Elektroniset anturit ja muut tunnistimet tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. • Käyttäessäsi erillistä ohjausta, tulee ohjauskeskus ja ohjauspaneeli asentaa saunan ulkopuolelle. -
Page 7: For Technicians
For technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater (See page 16). • The electronic sensor and electornic heating system should be mounted in a way so that incoming air will not interfere with it. -
Page 8: Kiukaan Asennus
KIUKAAN ASENNUS • On suositeltavaa sijoittaa kiuas oven viereiselle seinälle. Näin oven aikaansaama ilmankierto yhdistyy kiukaasta tulevaan höyryyn. • Asennettaessa kiuasta noudata vähimmäisetäisyyksiä turvallisuussyistä (Kuva 6, sivu 16). Kiuasta ei saa asentaa syvennykseen. Saunaan saa asentaa vain yhden sähkökiukaan. • Lämpötila-anturi pitää... -
Page 9: Installation
INSTALLATION • It is recommended that the Combi Heater is mounted on the wall nearest to the door. • A mounting rack is provided for attachment of the heater. For safety and conve- nience, follow the minimum safety distances as provided. See page 16. •... -
Page 10: Combi-Kiukaan Asennus Ja Käyttö
SETUP AND USE OF THE COMBI-KIUKAAN ASENNUS JA KÄYTTÖ COMBI HEATER TYHJENNYSVENTTIILI ASSEMBLY OF PARTS Kierrä teflon-teippiä putken kierteisiin ennen venttiilin asentamista paikoilleen, Ball valve jotta liitoksesta tulee vesitiivis. (Kuva 1) Before installing the ball valve wrap Teflon tape around the nipple’s thread to ensure water proof insulation. -
Page 11: Hajustekupit
Hajustekupit Scent Basin Kuva3 Aseta hajustekupit paikoil- There is a designated hole Fig. 3 leen kuvan 3 mukaisesti. for the Scent Basin on the Hajustekuppi Käsittele hajustekuppeja Steamer Cover. The Scent Scent Basin huolellisesti koska ne voivat Basin is to be fitted on the murtua lattialle pudotettaes- hole See page 11. -
Page 12: Höyrystimen Käyttö
HÖYRYSTIMEN KÄYTTÖ Kombi-kiukaassa on yhdysrakenteinen höyrystin. Höyrystimessä on 2,5 litran vesisäiliö, joka tuottaa noin tunnin ajaksi höyryä. Saunan sopivin lämpötila höyrykylpyä varten on 40-50 °C. Höyrystin tuottaa tarpeellisen määrän höyryä ja lämmittää saunan sopivaan lämpötilaan n. 30 min kuluessa käynnistämisestä. Ennen käynnistämistä varmistu että säiliössä... -
Page 13: Using The Steamer
USING THE STEAMER The Mini Combi Heater has a 2.5-liter Water Tank. When filled with 2.5-liter water, steam can be produced for approximately 1 hour if set to max. To ensure ideal humidity, the Sauna temperature should be between 40 and 50 degrees Celsius, and the Steamer should be left on for 30 minutes to pre-heat the Sauna and produce sufficient amount of steam before bathing. -
Page 14: Vesisäiliön Tyhjennys Ja Puhdistus
Do not let the steamer water tank run dry as an alternative method of draining the water. The lifespan of your Combi Heater will be shortened. Impurities from water, e.g. lime, will accumulate on the walls of the steamer’s water tank. For decalcification SAWO recommends decalcifying agents intended for household appliances, e.g. coffeemakers and water kettles. -
Page 15: Kytkentäkaavio
(WM) Kytke jumpperi välille “a - UB”, jos käytössä muu kuin SAWO Innova ohjausyksikkö. Transfer the jumper from “a and U ” to “a and NOTE Level ” if NOT using SAWO Innova Control. Vaihe höyrystimelle Supply For Steamer ENGLISH... -
Page 16: Sähkökytkennät
Floor Wall OHJAUSKESKUKSEN ASENTAMINEN Sawo Innova- ja Saunova-ohjauskeskukset hyödyntävät Combi-kiukaan kanssa kahta erilaista tunnistinta. Ensimmäinen on lämpötilatunnistin ylikuumenemissuojalla (TS1) ja toinen joko lämpötilatunnistin lauteiden alueelle (TS2) tai yhdistetty lämpötila- ja kosteustunnistin (T/H). Jos kiuas on asennettu alle 200mm seinästä, TS1 on asennettava seinään kiukaan yläpuolelle 150 mm etäisyydelle katonrajasta. -
Page 17: Electrical Wiring And Installation
ELECTRICAL WIRING AND INSTALLATION A certified electrician must do the installation of the heater in accordance with applicable local regulations to ensure safety and reliability of electrical connections. Improper electrical connections can cause electric shock or fire. The connection cable must be of rubber cable type H07RN-F or its equivalent. -
Page 18: Kiuaskivet
HUOM! Älä koskaan käytä kiuasta ilman kiviä, koska tämä voi aiheuttaa kiukaan vaurioitumisen ja palovaaran. Käytä SAWO-kiukaassa vain valmistajan suosittelemia SAWO-kiuaskiviä tai muita raskaita ja kiinteitä erityisesti kiuaskiviksi tarkoitettuja kiviä. Riittävän ilmankierron varmistamiseksi ja vastusten ylikuumenemisen sekä mekaanisen vaurion välttämiseksi, älä käytä SAWO-kiukaissa teollisesti valmistettuja säännöllisen muotoisia keraamisia kiuaskiviä. -
Page 19: Loading The Combi Heater With Stones
LOADING THE COMBI HEATER WITH STONES The main purpose of the stones in the Combi Heater is to store enough energy to efficiently vaporize the water thrown on top of the stones to maintain correct humidity in the sauna room. The stones must be removed at least once a year or every 500 hours whichever occurs first. -
Page 20: Saunahuoneen Lämmitys
SAUNAHUONEEN LÄMMITYS VAROITUS! Savun ja hajun muodostuminen ensimmäisellä lämmityskeralla. Käyttämättömissä lämmityselementeissä saattaa olla ainajäämiä valmistuprosessista. Ainejäämät voivat haihtua lämmitettäessä kiuasta ensimmäistä kertaa. Ainejäämien haihtuminen saattaa aiheuttaa savua ja pahaa hajua. Savun hengittäminen voi olla tervyedelle haitallista. Suorita seuraavat toimenpiteet lämmittäessäsi kiuasta ensimmäistä kertaa, tai vaihtaessa kiukaan lämmityselementit. -
Page 21: Heating Of The Sauna
HEATING OF THE SAUNA CAUTION! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating ele- ments.These evaporate when the sauna heater is heated up for the first time. This pro- duces smoke and an unpleasant odor. -
Page 22: Sauna
SAUNA SAUNAN LÄMPÖTILA JA KOSTEUS Saunan ilman lämpötila ja kosteus voidaan mitata SAWO kosteus- ja lämpömittareilla. Ne ovat suunniteltu käytettäväksi saunaolosuhteissa. On käytännössä mahdotonta määrittää oikeata lämpötila- kosteusyhdistelmää, koska henkilökohtaiset mieltymykset määräävät millainen löylyn tai höyryn määrä tuntuu miellyttävältä. Saunan ilmanvaihdon pitää... -
Page 23: Sauna Room
SAUNA ROOM CLIMATE OF THE SAUNA ROOM The climate inside the Sauna Room can be monitored with a dedicated sauna thermom- eter and hygrometer. The impact of temperature and moisture on an individual varies greatly. Hence it is impossible to recommend certain values as ideal bathing condition. The climate is right as long as the bather feels comfortable. -
Page 24: Saunan Ilmanvaihto
SAUNAN RAKENTEESTA Asentamalla Kombi-kiuas valmistajan suosittelemalla tavalla varmistut, ettei kiukaan ympäristön lämpötila nouse liian suureksi. Saunan rakenteiden pintalämpötila ei saa nousta yli 140˚C. SAWO kiukaat täyttävät vaadittavat määräykset sauna-asennuksia varten. Varmista paloviranomaiselta vaaditaanko kiukaan yläpuolelle seinä- tai kattopintoihin erilliset palosuojalevyt. Noudata annettuja asennusohjeita levyjä asentaessasi. -
Page 25: Ventilation Of The Sauna Room
VENTILATION OF THE SAUNA ROOM In order to maintain fresh and easy to breathe air inside the Sauna Room sufficient ven- tilation is extremely important. During one hour the Sauna Room air shall be exchanged 6 times at least. If possible, fresh air should flow directly from outside above the heater. Stale Sauna Room air shall escape through a ventilation louver located as far as possible from the Sauna Heater near floor level. -
Page 26: Vianhaku
VIANHAKU Mikäli höyrystimen käytössä esiintyy ongelmia niin tarkista ensin: • onko Kombi-kiuas kytketty sähköverkkoon? • onko höyrystin kytketty päälle? • onko vesisäiliössä vettä riittävästi? • onko lämpötilan asetusarvo ohjauskeskuksessa annettujen ohjeiden mukainen? • oliko ohjauskeskuksessa DRY/FILL/EMPTY viesti näkyvissä ennen veden lisäystä? Höyrystimen käynnistyminen kestää... -
Page 27: Varaosat
8. Middle Reflection Sheet HP09-010 9. Level Indicator (For Premium Only) 10. Wiring Set For Conduit Harness HP09-002 N.C. HP11-059 11. Steamer Set Mini Combi a. Tank With Heating Plate (1kW) HP09-037 b. Temperature Limiter HP09-021 c. Temperature Regulator d. Drainage Valve HP09-004 e. -
Page 28: Teknisiä Tietoja
400V 2N~ 4 x 1.5 2 x 10 * Korkeus löylynohjaimen kanssa. ** Syvyys, kun asennettu suoralle seinälle. * Height with reflector. ** Depth when installed to wall. PX 4 Pidätämme oikeuden muutoksiin. Subject to change without notice. www.sawo.com | info@sawo.com...
