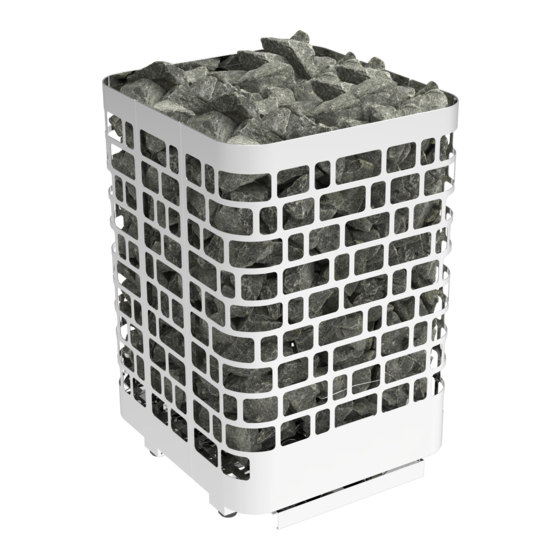

KRIOS FLOOR HEATER
Onnittelut loistavasta kiuasvalinnasta!
Tutustu huolellisesti käyttöohjeisiin ennen tuotteen käyttöä.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
Sarjanumero
Serial number
9,0 kW
10,5 kW
12,0 kW
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
KRFS-90NS
KRFS-150NS
KRFS-105NS
KRFS-180NS
KRFS-120NS
Sarjanumero
Serial number
15,0 kW
18,0 kW
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SUOMI | ENGLISH
KÄYTTÖOHJEET
KRFS-180NS-V12
KRFS-210NS-V12
KRFS-240NS-V12
Sarjanumero
Serial number
18,0 kW
21,0 kW
24,0 kW
MANUAL
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Sawo KRIOS KRFS-90NS
Summary of Contents for Sawo KRIOS KRFS-90NS
- Page 1 KRFS-105NS KRFS-180NS KRFS-210NS-V12 KRFS-120NS KRFS-240NS-V12 Onnittelut loistavasta kiuasvalinnasta! Tutustu huolellisesti käyttöohjeisiin ennen tuotteen käyttöä. Congratulations on your purchase of SAWO sauna heater! Please read the manual carefully before using the heater. Sarjanumero Sarjanumero Sarjanumero Serial number Serial number Serial number...
-
Page 2: Table Of Contents
SISÄLLYSLUETTELO Turvallisuusohjeet ................4 Käyttäjälle: ..................4 Asentajalle: ..................6 Kiukaan Asennus ................8 Kytkentäkaavio ................10 Sensorin sijainti (NS-mallit) ............13 Kiuaskivet ..................14 Kivien Ladonta Kiukaaseen ............14 Saunahuoneen lämmitys ............... 16 Ilmanvaihto ................. 18 Eristys ..................18 Saunan huolto ................20 Vianetsintäkaavio ................. - Page 3 TABLE OF CONTENTS Safety instructions ................5 For user:..................5 For technicians: ................7 Heater installation ................9 Electrical diagram ................. 10 Sensor location (NS-MODELS) ............13 Heater stones ................15 Loading stones into the heater ............. 15 Heating of the sauna room ............17 Air ventilation ................
-
Page 4: Turvallisuusohjeet
TURVALLISUUSOHJEET Ole hyvä ja seuraa näitä ohjeita ennen kiukaan asentamista tai saunan käyttöä. Käyttäjälle: • Tämä kiuas ei sovellu sellaisten henkilöiden käytettäväksi (ml.lapset), joiden fyysiset tai henkiset ominaisuudet tai kokemuksen puute estävät heitä käyttämästä kiuasta turvallisesti. Kiuasta saa käyttää ainoastaan sen käyttöön perehtynyt henkilö. •... -
Page 5: Safety Instructions
SAFETY INSTRUCTIONS Please take note of these safety precautions before using the sauna or when installing the heater. For user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. -
Page 6: Asentajalle
Asentajalle: • Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja. • Kiuasta asennettaessa tarkista vaadittavat suojaetäisyydet käyttöohjeesta (Katso sivu • Elektroniset anturit ja muut tunnistimet tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. Ohjauspaneeli voidaan asentaa valintasi mukaan saunan ulko- tai sisäpuolelle. -
Page 7: For Technicians
For technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater (See page 9). • The electronic sensor and electronic heating system should be mounted in a way so that incoming air will not interfere with it. -
Page 8: Kiukaan Asennus
KIUKAAN ASENNUS Kiuas on mahdollista sijoittaa mihin vain saunahuoneessa, lukuunottamatta syvennystä. Turvallisuussyistä annettuja minimisuojaetäisyyksiä (Katso sivu 9) sekä kuutioti- lavuuksia (Katso sivu 24 tekniset tiedot) tulee noudattaa. Useimmissa maissa kiukaan kiinnittäminen lattiaan on säädetty lailla. Kiuas on todella kuuma. Suosittelemme asentamaan kiukaaseen suojakaiteen, jolla vähennät kosketusmahdollisuuksia kuuman kiukaan kanssa. -
Page 9: Heater Installation
HEATER INSTALLATION The heater can be placed wherever in the sauna, but for safety and convenience, follow the minimum safety distances as provided below (See page 9). Follow the cubic volumes given in the Technical Data (See page 24). Do not install the heater to the floor or wall niche. -
Page 10: Kytkentäkaavio
KYTKENTÄKAAVIO KRIOS FLOOR STANDING ELECTRICAL DIAGRAM 9,0 kW KRFS-90NS 400V 3N~ 50/60 Hz Control Unit / Contactor Unit Connection HEATING SYSTEM SAUNA Control CONTROL UNIT Unit POWER DISTRUBUTION 400V 3N~ 50/60Hz TERMINAL 1 10,5 kW 9,0 kW 400V 3N~ KRFS-105NS 50/60 Hz SAUNA CONTROL... - Page 11 KRFS-180NS-V12 50/60Hz 400V 3N~ 18,0 kW TERMINAL 2 TERMINAL 1 9 kW 9 kW KRFS-210NS-V12 400V 3N~ 50/60Hz 21,0 kW TERMINAL 2 TERMINAL 1 12 kW 9 kW KRFS-240NS-V12 24,0 kW 400V 3N~ 50/60 Hz TERMINAL 1 TERMINAL 2 12 kW 12kW SUOMI | ENGLISH...
- Page 12 NOTE! HUOM! By cables longer than 2m, you have to 2m pidempien johtojen läpimitan tulee assign the cable cross section to VDE täyttää EVU:n määrittämä VDE0100 0100 respective to EVU standardi. MALLI TERMINAL 1 (kW) TERMINAL 2 (kW) TERMINALS 1 & 2 MODEL TERMINAALI 1 TERMINAALI 2...
-
Page 13: Sensorin Sijainti (Ns-Mallit)
SENSORIN SIJAINTI (NS-MALLIT) SENSOR LOCATION (NS-MODELS) HUOM! Tuloilmaventtiilin asentaminen Inlet air vent installation Erillinen SAWO Innova ohjauskeskuksen ylikuume- nemisen estävä lämpötilantunnistin täytyy asen- taa kattoon, ylhäältäpäin kohtisuoraan katsottuna 360° Tunnistin Suuntaamaton ilmavirta kiuakaan reunalle. Tunnistinta ei myöskään saa Sensor Non-directed airflow asentaa alle 1 metrin päähän ilmanvaihtoventtiil-... -
Page 14: Kiuaskivet
Tarvittava kivimäärä on ilmoitettu kiukaan teknisissä tiedoissa (Katso sivu 24, tekniset tiedot). HUOM! Älä käytä kiuasta ilman kiuaskiviä, sillä se voi aiheuttaa palovaaran. Käytä kiukaassasi vain valmistajan suosittelemia SAWO-kiuaskiviä. Väärien kivien käyttö voi aiheuttaa lämmityselementtien ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia kiuaskiviä. -
Page 15: Heater Stones
NOTE! Never use the heater without stones as it may cause fire. Use only manufacturer recommended SaWo-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use eramic stones or other artificial stones of any type! -
Page 16: Saunahuoneen Lämmitys
SAUNAHUONEEN LÄMMITYS VAROITUS! Uusissa vastuksissa saattaa olla tuotantovaiheessa syntyneitä ainejäämiä, jotka voivat aiheuttaa ensimmäisellä lämmityskerralla savun ja hajun muodostumista saunaan. Savun hengittäminen voi olla terveydelle haitallista. Seuraa seuraavia ohjeita lämmittäessäsi kiuasta ensimmäistä kertaa tai jos olet vaihtanut kiukaaseen uudet vastukset. Säädä... -
Page 17: Heating Of The Sauna Room
HEATING OF THE SAUNA ROOM CAUTION! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. -
Page 18: Ilmanvaihto
ILMANVAIHTO Miellyttävän saunakokemuksen luomiseksi saunassa tulisi olla kuumaa ja raikasta ilmaa sopivassa suhteessa. Ilmanvaihdon tarkoituksena on kierrättää kiukaan ympärillä oleva ilma kaikkialle. Tulo- ja poistoilmaventtiilien sijainti vaihtelee saunan mallista sekä käyttäjän mieltymyksistä riippuen. Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kts. kuva A). Koneellista ilmanvaihtoa käytettäessä... -
Page 19: Air Ventilation
AIR VENTILATION To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna room. Another reason for ventilation is to draw air around the heater and move the heat to the farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the design of the sauna room or preference of the owner. -
Page 20: Saunan Huolto
Tuuleta sauna hyvin. Jos lauteet eivät puhdistu pesemällä, hio lauteet kevyesti. Jos kiukaaseen on kertynyt valkoisia kalkkisaostumia tai likaa, pese kiuas miedolla saippuavedellä tai SAWO Decalcifying solution -vesiliuoksella. Voit myös käyttää apteekista ostettavaa sitruunahappoa. Lue sitruunahapon käyttöohjeet tarkasti pakkauksesta ennen tuotteen käyttämistä. -
Page 21: Sauna Maintenance
If there is calcium stains or other dirt on the heater cover, clean it with mild soap water. You can also use SAWO Decalcifying solution for washing the stains. Dry after wash. Clean glass surfaces with window cleaning agent or dish soap. Rinse well and dry with a squeegee or a dry cloth. -
Page 22: Vianetsintäkaavio
VIANETSINTÄ Jos kiuas ei lämpene tai sauna lämpenee hitaasti: NB-MALLIT: • Onko ajastin toiminta-alueella? • Onko ajastin pysähtynyt? Ottaako ajastimen väännin kiinni kiukaan runkoon eikä pyöri? (sopiva rako 1-2mm) Tarvittaessa vedä väännintä pari milliä ulospäin. • Onko termostaatti säädetty saunan lämpötilaa korkeammalle arvolle? •... -
Page 23: Diagnostic Table
DIAGNOSTIC TABLE If heater is not heating up or sauna room is heating up slowly: NB-MODELS: • Is timer set to the operating range? • Is the timer On? Is timer knob stuck? (Suitable gab is 1 - 2mm between knob and heater body) If necessary, pull out the knob couple of millimeters. -
Page 24: Tekniset Tiedot
TEKNISET TIEDOT TECHNICAL DATA SULAKE KIVET KIUKAAN KOKO KIUAS SAUNAN JOHDON VASTUS JÄNNITE TILAVUUS POIKKIPINTA PITUUS SYVYYS KORKEUS OHJAUS MALLI TYYPPINUMERO SIZE OF HEATER SAUNA FUSE STONES HEATER SUPPLY SIZE OF WIRE ROOM LENGTH WIDTH HEIGHT HEATING ELEMENTS (amp.) CONTROL MODEL VOLTAGE mm²... - Page 25 HP109-003 HP03-002 SAV150 1,5kW HP03-003 SAV200 2,0kW HP109-001 HP01-066 HP04-007 HP01-022-B1 HP109-002 (6 H.E.) HP111-003 (9 H.E.) HP01-008 HP112-003 (12 H.E.) HP109-004 (6 H.E.) HP03-022 HP111-004 (9 H.E.) HP112-004 (12 H.E.) HP03-004 HP109-005 (6 H.E.) HP03-005 HP111-005 (9 H.E.) HP112-005 (12 H.E.) HP04-003 HP04-008 HP109-006 (6 H.E.)
- Page 26 PX 4 Pidätämme oikeuden muutoksiin. Subject to change without notice. www.sawo.com | info@sawo.com...
