3.4 Collegamento bruciatore
Il bruciatore è dotato di tubi flessibili e filtro per il collegamento alla linea di alimentazione
a gasolio. Far fuoriuscire i tubi flessibili dalla parete posteriore ed installare il filtro come
indicato in fig. 18.

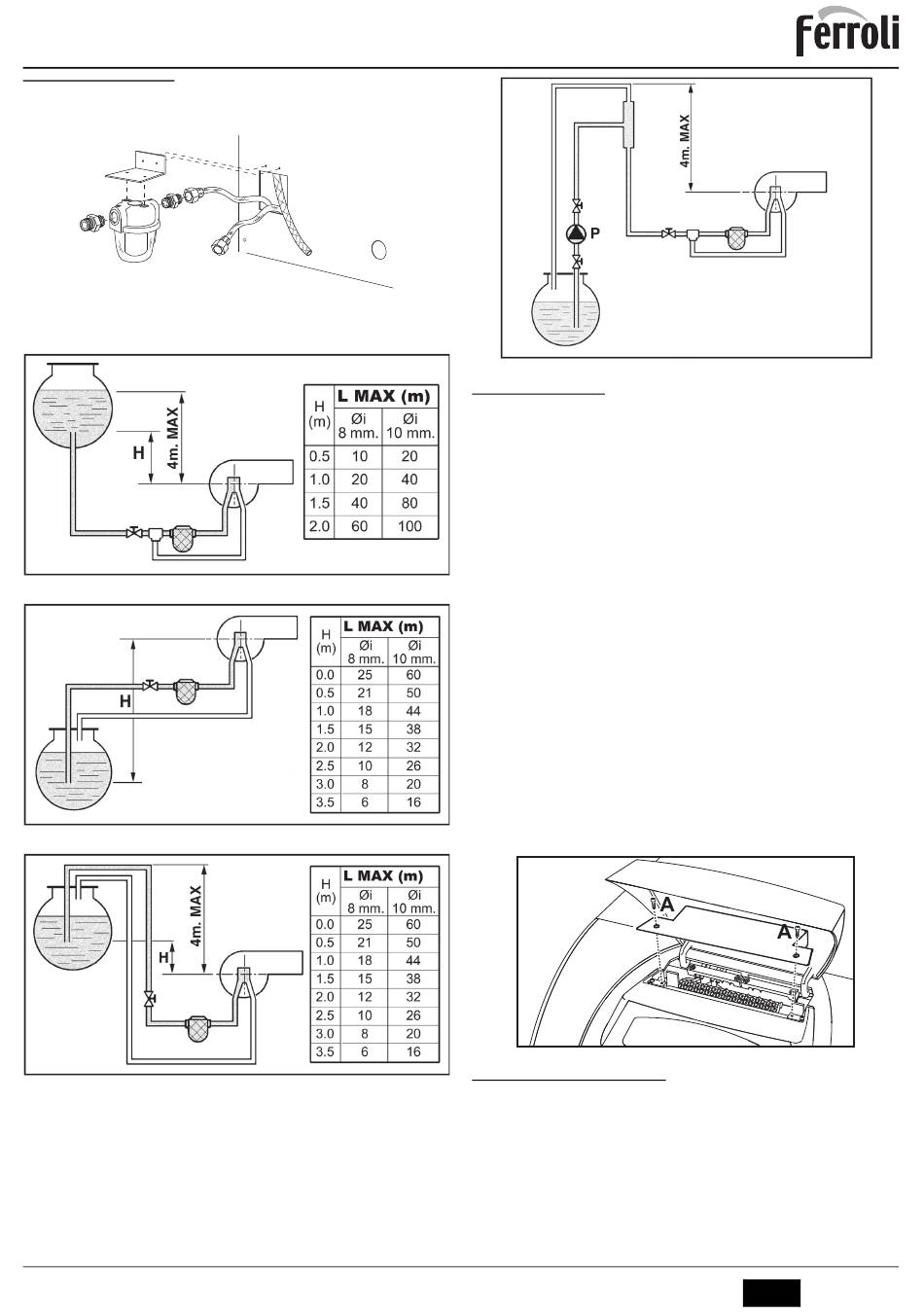

fig. 18 - Installazione filtro combustibile
Il circuito di alimentazione gasolio deve essere realizzato secondo uno degli schemi se-
guenti, non superando le lunghezze di tubazioni (LMAX) riportate in tabella.
fig. 19 - Alimentazione per gravità
fig. 20 - Alimentazione per aspirazione
fig. 21 - Alimentazione a sifone
3.5 Collegamenti elettrici
Collegamento alla rete elettrica
B
La sicurezza elettrica dell'apparecchio è raggiunta soltanto quando lo stesso è
correttamente collegato ad un efficace impianto di messa a terra eseguito come
previsto dalle vigenti norme di sicurezza. Far verificare da personale professio-
nalmente qualificato l'efficienza e l'adeguatezza dell'impianto di terra, il costrut-
tore non è responsabile per eventuali danni causati dalla mancanza di messa
a terra dell'impianto. Far verificare inoltre che l'impianto elettrico sia adeguato
alla potenza massima assorbita dall'apparecchio, indicata in targhetta dati cal-
daia.
La caldaia è precablata e dotata di cavo di allacciamento alla linea elettrica di tipo "Y"
sprovvisto di spina. I collegamenti alla rete devono essere eseguiti con allacciamento fis-
so e dotati di un interruttore bipolare i cui contatti abbiano una apertura di almeno 3 mm,
interponendo fusibili da 3A max tra caldaia e linea. E' importante rispettare le polarità (LI-
NEA: cavo marrone / NEUTRO: cavo blu / TERRA: cavo giallo-verde) negli allacciamenti
alla linea elettrica. In fase di installazione o sostituzione del cavo di alimentazione, il con-
duttore di terra deve essere lasciato 2 cm più lungo degli altri.
B
II cavo di alimentazione dell'apparecchio non deve essere sostituito dall'utente.
In caso di danneggiamento del cavo, spegnere l'apparecchio e, per la sua so-
stituzione, rivolgersi esclusivamente a personale professionalmente qualifica-
to. In caso di sostituzione del cavo elettrico di alimentazione, utilizzare
esclusivamente cavo "HAR H05 VV-F" 3x0,75 mm2 con diametro esterno
massimo di 8 mm.
Termostato ambiente (opzional)
B
ATTENZIONE: IL TERMOSTATO AMBIENTE DEVE ESSERE A CONTATTI
PULITI. COLLEGANDO 230 V. AI MORSETTI DEL TERMOSTATO AMBIEN-
TE SI DANNEGGIA IRRIMEDIABILMENTE LA SCHEDA ELETTRONICA.
Nel collegare cronocomandi o timer, evitare di prendere l'alimentazione di que-
sti dispositivi dai loro contatti di interruzione. La loro alimentazione deve essere
effettuata tramite collegamento diretto dalla rete o tramite pile, a seconda del
tipo di dispositivo.
Accesso alla morsettiera elettrica
Svitare le due viti "A" poste sulla parte superiore del cruscotto e rimuovere lo sportellino.
3.6 Collegamento alla canna fumaria
L'apparrecchio deve essere collegato ad una canna fumaria progettata e costruita nel
rispetto delle norme vigenti. Il condotto tra caldaia e canna fumaria deve essere di ma-
teriale adatto allo scopo, resistente cioè alla temperatura ed alla corrosione. Nei punti di
giunzione si raccomanda di curare la tenuta e di isolare termicamente tutto il condotto
tra caldaia e camino, per evitare la formazione di condensa.
cod. 3541Q540 - Rev. 00 - 09/2018
fig. 22 - Alimentazione ad anello
fig. 23 - Accesso alla morsettiera
