- Page 1 CVM-VS07 C Mini Flexible Plug-In Cardioid Microphone (Universal for Camera, Phone, GoPro) USER MANUAL...
- Page 3 Foreword Thanks for purchasing COMICA CVM-VS07(C) Mini Flexible Plug-in Microphone. Cardioid To ensure bring you a good using experience, please read this manual book carefully before using and correctly install and operate.
- Page 4 Notice For the smartphone with Android system, the Mic works well in Audio Mode, it may not be compatible with most of the smartphones in Default Video Mode; (Then we suggest you to try the 3rd party's video APP) For the smartphone with iOS system(iPhone) , the Mic works well either in Audio or Video mode;...
-
Page 5: Main Features

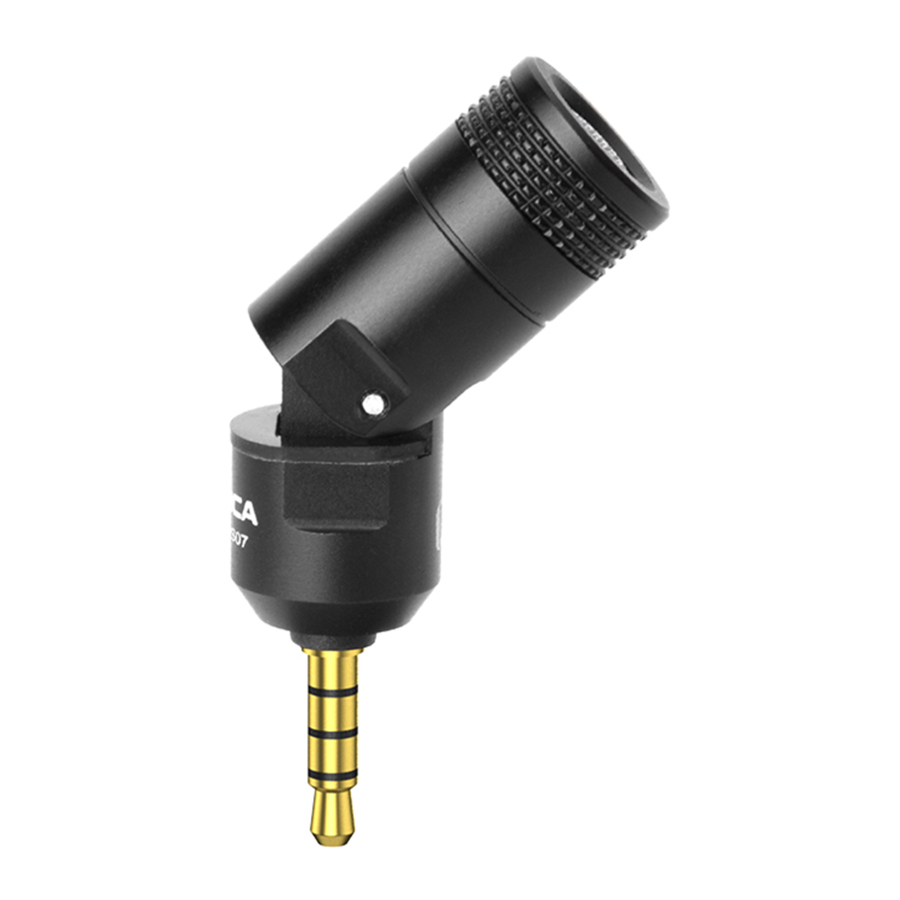

. 90 Degree Adjustable Recording Direction Construction . Metal Housing for Excellent Shielding . Built-in Shock-mount and Gold Plated Capsule . Mini、Light and Flexibly Universal for Camera, Phone, GoPro Packing List CVM-VS07(C) Mini Flexible Plug-In Cardioid Microphone (For GOPRO,Camera,Phone,Stabilizer) USER MANUAL Microphone... - Page 6 Components Instruction ① ① Capsule ② Rotary Axis ③ 3.5mm TRRS Plug ② ③...
- Page 7 Product Installation and Use 1.Windscreen Installation First Step: Put on the Windscreen Second Step: Normal use...
- Page 8 2.Work with GoPro First Step: Second Step: Third Step: Insert microphone into 3.5mm socket Adjust to right direction Normal use...
- Page 9 3.Work with Camera First Step: Second Step: Third Step: Insert microphone into 3.5mm socket Adjust to right direction Normal use...
- Page 10 4.Work with Phone First Step: Second Step: Third Step: Insert microphone into 3.5mm socket Adjust to right direction Normal use...
- Page 11 Specification 1.Frequency Response 2.Polar Pattern...
- Page 12 3.Technology Parameters Cardioid Polar Pattern -36±2dB Sensitivity 80Hz~20kHz Frequency Response >60dB Signal to Noise Ratio >100dB Maximum SPL 3.5mm TRRS Plug Output Socket 90° Maximum Rotate Degree 0℃~50℃ Working Temperature -20℃~60℃ Storage Temperature...
- Page 13 CVM-VS07 C 多功能迷你直插式心型指向麦克风 （通用于相机、手机、GoPro） 使用说明书...
- Page 15 前 言 感谢您购买COMICA/科唛CVM-VS07(C)多功能迷你直插式心型指向麦克风。 为保证产品的顺畅使用,请在使用前严格阅读本说明书,并正确组装及操作。 注意事项 配合Android（安卓）系统的手机使用时,录音模式下均可正常工作,视频模式下部分手机会出 现不兼容情况（此时建议使用第三方视频软件）； 配合iOS系统手机使用时,在所有录音模式、视频模式以及第三方视频软件下均可正常使用； 用作手机时,请设置为飞行模式以避免干扰； 请勿将本设备放置在热源或干扰源附近使用,如散热器、烤箱、冰箱、空调和WIFI热点旁边； 如拾音距离较近或于户外使用时,请套上麦克风防风棉,防止声音爆裂或降低风噪； 不要在雨中或潮湿的环境中使用该设备,否则会有短路的危险； 请在干燥环境中对该产品进行保存；...
- Page 16 产品主要功能 . 直插式心型指向型拾音 . 内置减震结构、镀金膜咪头 . 90度可调录音角度 . 迷你、轻巧、灵活通用于相机、手机、 . 全金属制造，优异屏蔽性能 GoPro 包装清单 CVM-VS07(C) Mini Flexible Plug-In Cardioid Microphone (For GOPRO,Camera,Phone,Stabilizer) USER MANUAL 麦克风主体 防风棉 说明书 保修卡...
- Page 17 部件介绍 ① ① 拾音头 ② 旋转轴 ③ 3.5mm TRRS插头 ② ③...
- Page 18 安装方式 1.防风棉安装方式 第一步： 第二步： 插入防风棉 正常使用...
- Page 19 2.搭配GoPro安装方式 第一步： 第二步： 第三步： 插入3.5mm插口 调整到合适的方向 正常使用...
- Page 20 3.搭配相机安装方式 第一步： 第二步： 第三步： 插入3.5mm插口 调整到合适的方向 正常使用...
- Page 21 4.搭配手机安装方式 第一步： 第二步： 第三步： 插入3.5mm插口 调整到合适的方向 正常使用...
- Page 22 规格参数 1.频率响应 2.指向性图...
- Page 23 3.性能参数 心型指向 指向性 -36±2dB 灵敏度 80Hz~20kHz 频率响应 >60dB 信噪比 >100dB 最大声压级 3.5mm TRRS插头 输出 90° 最大旋转角度 0℃~50℃ 工作温度 -20℃~60℃ 存储温度...
- Page 24 Email: support@comica-audio.com...
