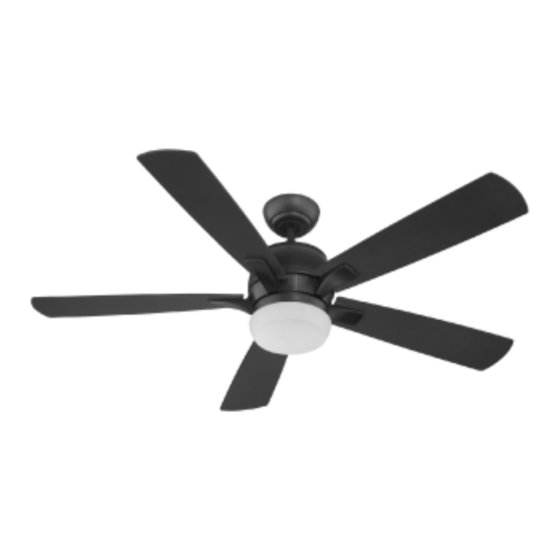

Pulsar

Installation Guide

For Models:

PU52OB5

PU52SS5

E192641

net weight of fan: 20.39 lb (9.25 kg)

READ THESE INSTRUCTIONS AND

SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the Pulsar PU52SS5 and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade Pulsar PU52SS5

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Pulsar Installation Guide For Models: PU52OB5 Table of Contents: PU52SS5 Safety Tips. pg. 1 Unpacking Your Fan. pg. 2 Parts Inventory. pg. 2 Installation Preparation. pg. 3 Hanging Bracket Installation. pg. 3 Fan Assembly.
Page 2: Safety Tips
SAFETY TIPS. WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin the fan installation or before servicing the fan or installing accessories. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE INSTRUCTIONS.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, inches 7 feet (76cm) ensure that the hanging location allows the (2.13m) blades a clearance of 7 feet (2.13m) from the floor and 30in. (76cm) from any wall or 12ft - 20ft obstruction.
Page 5: Fan Assembly. Pgs
5. Fan Assembly. stop pin set screw Remove hanging ball from downrod provided by loosening set screw on hanging ball. Lower hanging hanging ball ball and remove stop pin and then slide hanging ball off of the downrod. [Refer to diagram 1.] diagram 1 Loosen yoke set screws and nuts at top of motor housing.
Page 6 5. Fan Assembly. (cont.) With the hanging bracket secured to the outlet box and able to support the fan, you safety cable loop wood are now ready to hang your fan. Grab the ceiling fan firmly with two hands. Slide downrod joist through opening in hanging bracket and wood screw...
Page 7: Wiring
6. Wiring. Modifications not approved by the party responsible for compliance could void the user's authority to operate the equipment. *NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide WARNING: Turn off circuit breakers to current fixture reasonable protection against harmful interference in a residential installation.
Page 8: Canopy Assembly
7. Canopy Assembly. receiver hanging Locate 2 screws on underside of hanging bracket bracket and remove screw closest to the open end of the hanging bracket. Partially loosen the other screw. Lift canopy to hanging antenna bracket. Place rounded part of slotted hole in canopy over loosened screw in hanging bracket and push up.
Page 9: Light Kit Assembly
motor housing 9. Light Kit Assembly. Remove 1 screw from motor plate on underside of motor housing and partially loosen the other 2 screws. Align slotted holes in center of fitter plate with loosened screws in motor plate, allowing molex connections from motor housing to come through hole in motor plate middle of fitter plate.
Page 10: Handheld Remote Control Assembly
10. Handheld Remote Control Assembly. remote IN ORDER TO USE THE HANDHELD REMOTE control CONTROL, PLEASE CONTINUE WITH SECTION 10 for cover remote control assembly instructions. If you have already installed the wall control but do not wish to use the handheld remote control, please proceed to Section 11.
Page 11: Automated Learning Process./Activating Code
11. Automated Learning Process./Activating Code. CAUTION: The wall and/or handheld remote control can be programmed to multiple receivers or fans. If this is not desired, turn wall switch off to any other programmable receiver or fan. Restore electrical power and then, if using wall control, set slider switch on wall control to the ON position.
Page 12: Troubleshooting
3. Check to be sure wall control (optional use) is wired to arrange for return of fan. Return fan, shipping prepaid, to properly. Craftmade/Ellington. We will repair or ship you a 4. Check to be sure fan is wired properly. replacement fan, and we will pay the return shipping cost.
Page 13 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACION FUTURA Pulsar Guía de instalación Para modelos: PU52OB5 Indice de materias: PU52SS5 Sugerencias de seguridad. Pág. 1 Desempaquetado del ventilador. Pág. 2 Inventario de piezas. Pág. 2 Preparación para la instalación. Pág. 3 Instalación del soporte de montaje.
Page 14 SUGERENCIAS DE SEGURIDAD. ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios. LEER TODAS LAS INSTRUCCIONES E INFORMACION DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
Page 15 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 16 3. Preparación para la instalación. borde del aspa 76cm Para prevenir daño corporal y otros daños, estar seguro de que el lugar en donde va a colgar el ventilador le 2,13m pulg.) permite un espacio libre de 2,13m (7 pies) entre las (7 pies) puntas de las aspas y el piso y 76cm (30 pulg.) entre las aspas y cualquier pared u otra obstrucción.
Page 17 5. Ensamblaje del ventilador. perno de tope Quitar la bola que sirve para colgar del tubo provisto tornillo aflojando el tornillo de fijación de la bola que sirve para de fijación colgar. Bajar la bola que sirve para colgar y sacar el perno de tope y luego quitar la bola que sirve para colgar bola que deslizándola.
Page 18 5. Ensamblaje del ventilador. (cont.) viga de madera Ya que esté sujetado el soporte de montaje a la bucle del cable caja de salida y capaz de apoyar el ventilador, de seguridad usted está listo para colgar el ventilador. Agarrar el ventilador firmemente con las dos manos.
Page 19 6. Instalación eléctrica. Las modificaciones no aprobadas por la parte responsable de la conformidad podrían invalidar la autorización del usuario para manejar el equipo. *NOTA: Se han hecho pruebas en este equipo y se ha comprobado que cumple con los límites para un ADVERTENCIA: Apagar los cortacircuitos en el panel de aparato digital de clase B, de acuerdo con la Parte 15 de las Reglas de la FCC.
Page 20 7. Colocación de la cubierta decorativa. receptor soporte Localizar los 2 tornillos en la parte inferior del soporte de de montaje montaje y quitar el tornillo que está localizado más cerca del extremo abierto del soporte de montaje. Aflojar parcialmente el otro tornillo. Elevar la cubierta decorativa antena hasta el soporte de montaje.
Page 21 bastidor del motor 9. Instalación del juego de luz. Quitar 1 tornillo de la placa del motor en el lado inferior del motor y parcialmente aflojar los otros 2 tornillos. Alinear los agujeros con ranura en el centro de la placa de conexión con los tornillos aflojados en la placa del motor, dejando que las conexiones tipo "molex"...
Page 22 10. Ensamblaje del control remoto de mano. cubierta del PARA PODER UTILIZAR EL CONTROL REMOTO DE control remoto MANO, FAVOR DE SEGUIR CON LA SECCION 10 para armar el control remoto. Si ya se instaló el control de pared pero no desea utilizar el control remoto de mano, favor de pasar a la sección 11.
Page 23 11. Proceso de aprendizaje automático./Activar el código. PRECAUCION: Se puede programar el control de pared/control remoto de mano para usar con varios receptores o ventiladores. Si no desea hacer esto, apagar el interruptor de cualquier otro receptor o ventilador programable. Conectar la electricidad y luego, si se instaló...
Page 24 2. Verificar que se instaló correctamente la bombilla. Craftmade/Ellington pagará los gastos de envío de regreso. 3. Verificar que se hizo correctamente la conexión de cables en la cubierta decorativa.
