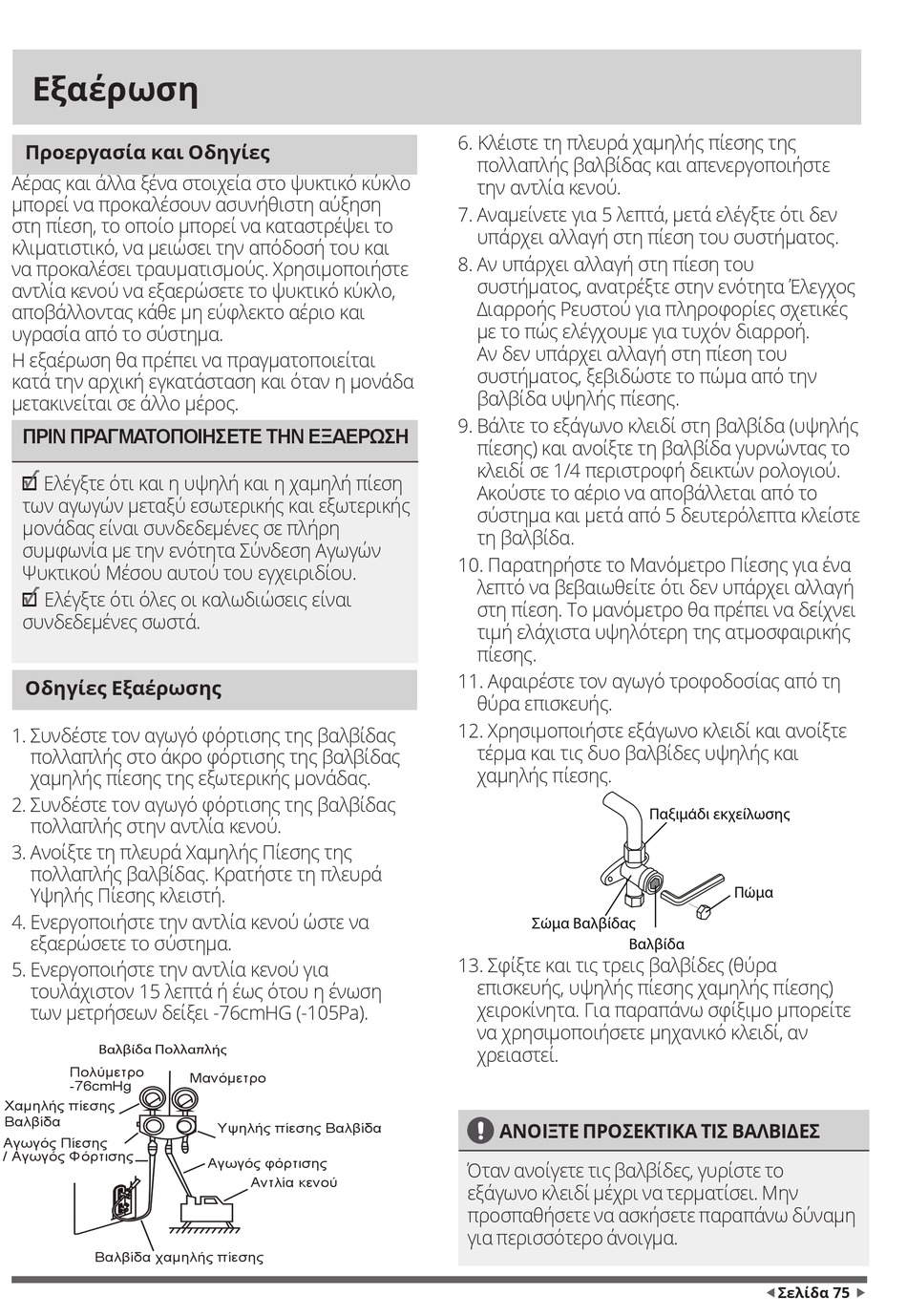

Εξαέρωση
Προεργασία και Οδηγίες
Αέρας και άλλα ξένα στοιχεία στο ψυκτικό κύκλο
μπορεί να προκαλέσουν ασυνήθιστη αύξηση
στη πίεση, το οποίο μπορεί να καταστρέψει το
κλιματιστικό, να μειώσει την απόδοσή του και
να προκαλέσει τραυματισμούς. Χρησιμοποιήστε
αντλία κενού να εξαερώσετε το ψυκτικό κύκλο,
αποβάλλοντας κάθε μη εύφλεκτο αέριο και
υγρασία από το σύστημα.
Η εξαέρωση θα πρέπει να πραγματοποιείται
κατά την αρχική εγκατάσταση και όταν η μονάδα
μετακινείται σε άλλο μέρος.
ΠΡΙΝ ΠΡΑΓΜΑΤΟΠΟΙΗΣΕΤΕ ΤΗΝ ΕΞΑΕΡΩΣΗ
Ελέγξτε ότι και η υψηλή και η χαμηλή πίεση
o
των αγωγών μεταξύ εσωτερικής και εξωτερικής
μονάδας είναι συνδεδεμένες σε πλήρη
συμφωνία με την ενότητα Σύνδεση Αγωγών
Ψυκτικού Μέσου αυτού του εγχειριδίου.
Ελέγξτε ότι όλες οι καλωδιώσεις είναι
o
συνδεδεμένες σωστά.
Οδηγίες Εξαέρωσης
1. Συνδέστε τον αγωγό φόρτισης της βαλβίδας
πολλαπλής στο άκρο φόρτισης της βαλβίδας
χαμηλής πίεσης της εξωτερικής μονάδας.
2. Συνδέστε τον αγωγό φόρτισης της βαλβίδας
πολλαπλής στην αντλία κενού.
3. Ανοίξτε τη πλευρά Χαμηλής Πίεσης της
πολλαπλής βαλβίδας. Κρατήστε τη πλευρά
Υψηλής Πίεσης κλειστή.
4. Ενεργοποιήστε την αντλία κενού ώστε να
εξαερώσετε το σύστημα.
5. Ενεργοποιήστε την αντλία κενού για
τουλάχιστον 15 λεπτά ή έως ότου η ένωση
των μετρήσεων δείξει -76cmHG (-105Pa).
Βαλβίδα Πολλαπλή
Πολύμετρο
-76cmHg
Χαμηλής πίεσης
Βαλβίδα
Βαλβίδα Πολλαπλή
Αγωγός Πίεσης
/ Αγωγός Φόρτισης
Πολύμετρο
-76cmHg
Χαμηλής πίεσης
Βαλβίδα
Αγωγός Πίεσης
/ Αγωγός Φόρτισης
Βαλβίδα χαμηλής πίεσης
Βαλβίδα χαμηλής πίεσης
Μανόμετρο
Υψηλής πίεσης Βαλβίδα
Μανόμετρο Αγωγός φόρτισης
Αντλία κενού
Υψηλής πίεσης Βαλβίδα
Αγωγός φόρτισης
Αντλία κενού
6. Κλέιστε τη πλευρά χαμηλής πίεσης της
πολλαπλής βαλβίδας και απενεργοποιήστε
την αντλία κενού.
7. Αναμείνετε για 5 λεπτά, μετά ελέγξτε ότι δεν
υπάρχει αλλαγή στη πίεση του συστήματος.
8. Αν υπάρχει αλλαγή στη πίεση του
συστήματος, ανατρέξτε στην ενότητα Έλεγχος
Διαρροής Ρευστού για πληροφορίες σχετικές
με το πώς ελέγχουμε για τυχόν διαρροή.
Αν δεν υπάρχει αλλαγή στη πίεση του
συστήματος, ξεβιδώστε το πώμα από την
βαλβίδα υψηλής πίεσης.
9. Βάλτε το εξάγωνο κλειδί στη βαλβίδα (υψηλής
πίεσης) και ανοίξτε τη βαλβίδα γυρνώντας το
κλειδί σε 1/4 περιστροφή δεικτών ρολογιού.
Ακούστε το αέριο να αποβάλλεται από το
σύστημα και μετά από 5 δευτερόλεπτα κλείστε
τη βαλβίδα.
10. Παρατηρήστε το Μανόμετρο Πίεσης για ένα
λεπτό να βεβαιωθείτε ότι δεν υπάρχει αλλαγή
στη πίεση. Το μανόμετρο θα πρέπει να δείχνει
τιμή ελάχιστα υψηλότερη της ατμοσφαιρικής
πίεσης.
11. Αφαιρέστε τον αγωγό τροφοδοσίας από τη
θύρα επισκευής.
12. Χρησιμοποιήστε εξάγωνο κλειδί και ανοίξτε
τέρμα και τις δυο βαλβίδες υψηλής και
χαμηλής πίεσης.
Σώ α Βαλβίδα
Σώ α Βαλβίδα
Βαλβίδα
13. Σφίξτε και τις τρεις βαλβίδες (θύρα
επισκευής, υψηλής πίεσης χαμηλής πίεσης)
χειροκίνητα. Για παραπάνω σφίξιμο μπορείτε
να χρησιμοποιήσετε μηχανικό κλειδί, αν
χρειαστεί.
ΑΝΟΙΞΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΙΣ ΒΑΛΒΙΔΕΣ
Όταν ανοίγετε τις βαλβίδες, γυρίστε το
εξάγωνο κλειδί μέχρι να τερματίσει. Μην
προσπαθήσετε να ασκήσετε παραπάνω δύναμη
για περισσότερο άνοιγμα.
Παξι άδι εκχείλωση
Πώ α
Παξι άδι εκχείλωση
Βαλβίδα
Πώ α
